SUNMASTER XS2000 - Onduleur solaire MASTERVOLT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SUNMASTER XS2000 MASTERVOLT au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.

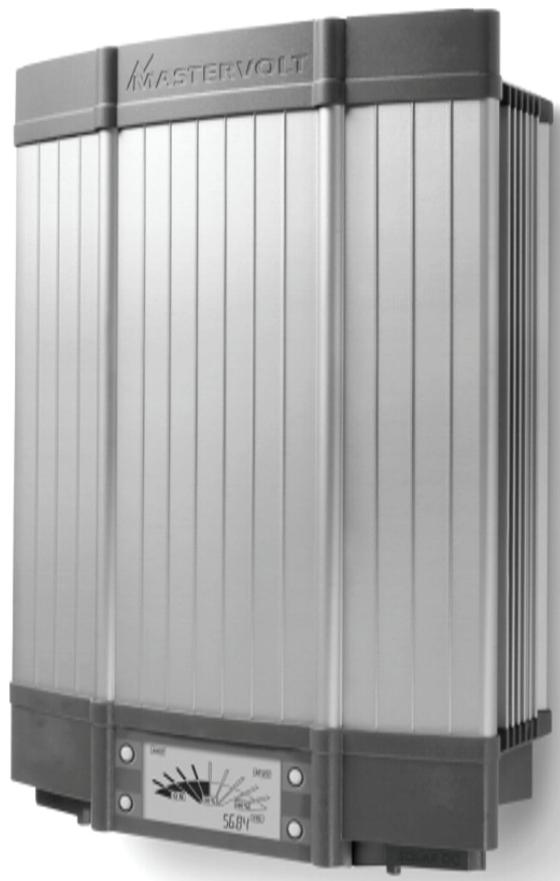

| Type de produit | Onduleur solaire connecté au réseau (Sunmaster XS2000) |
| Marque | MASTERVOLT |
| Modèle | SUNMASTER XS2000 |

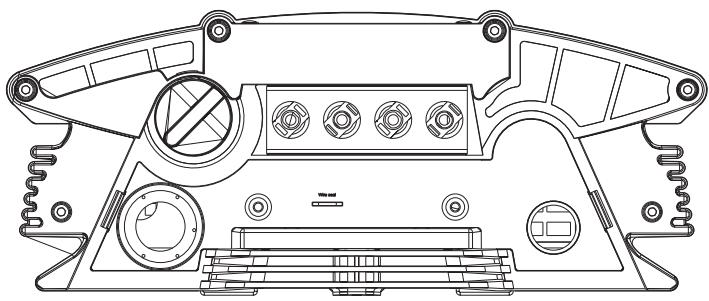

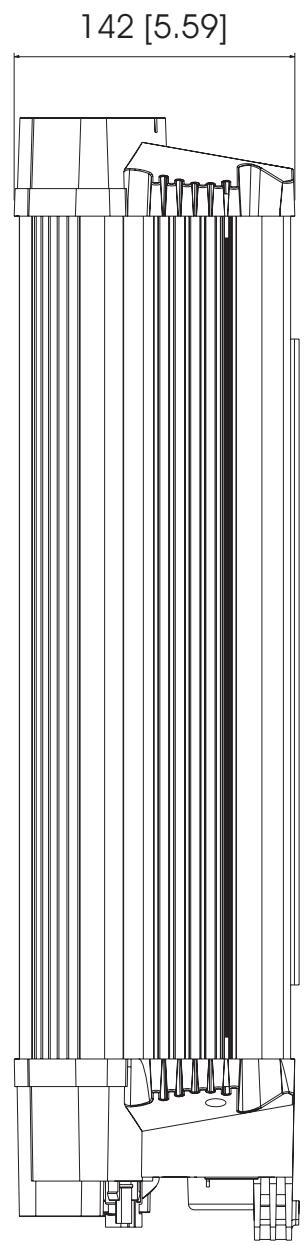

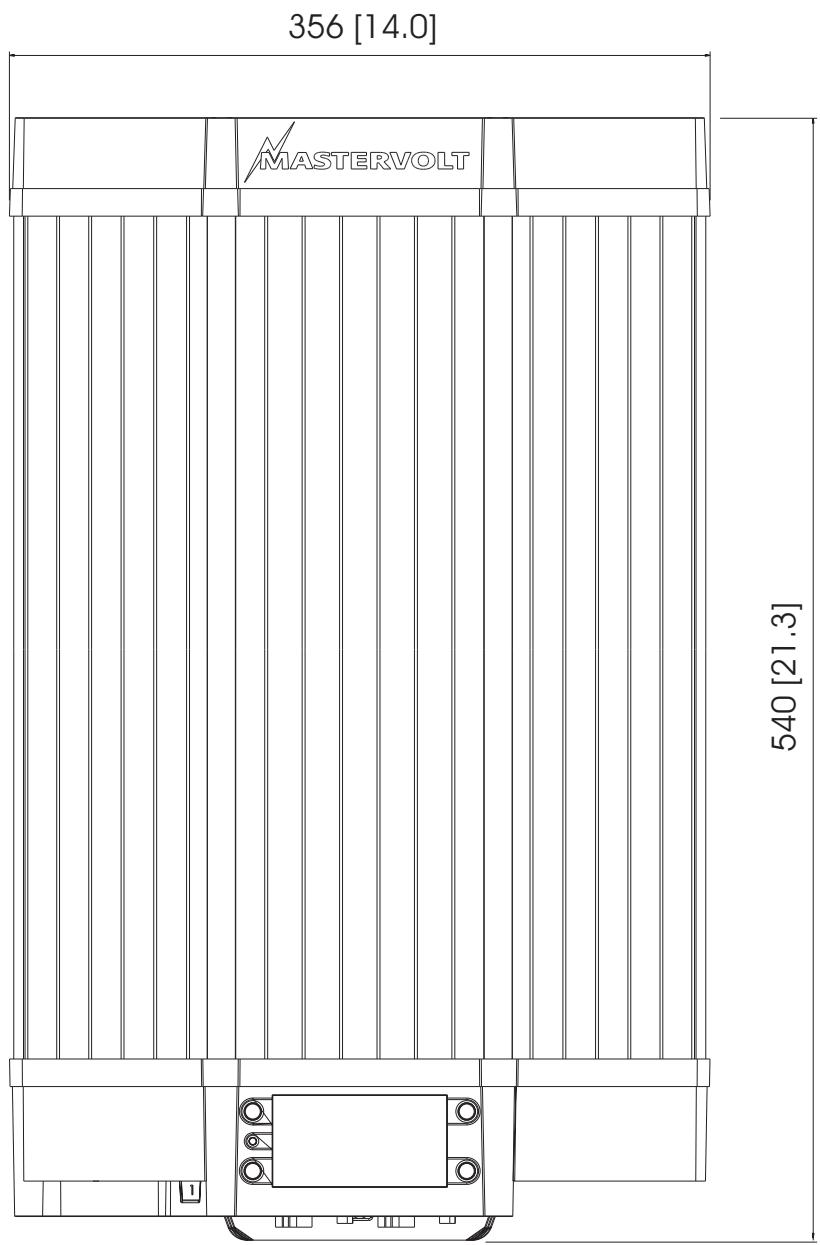

| Dimensions (L x H x P) | Voir schéma d'encombrement (Figure 29) |
| Poids | 10 kg |
| Indice de protection | IP44 (utilisation intérieure et extérieure à l'abri des intempéries) |
| Température de fonctionnement | -20 °C à 60 °C (réduction de puissance au-dessus de 45 °C) |
| Température de stockage | -20 °C à 70 °C |
| Puissance nominale d'entrée (DC) | 1590 W |
| Puissance maximale d'entrée (DC) | 1670 W |
| Plage de tension MPP | 145 – 360 V DC |
| Tension maximale en circuit ouvert (DC) | 450 V DC |
| Courant nominal d'entrée | 11 A |
| Puissance nominale de sortie (AC) | 1500 W (à 45 °C) |
| Puissance maximale de sortie (AC) | 1575 W |
| Tension de sortie (AC) | 230 V monophasé (184-265 V selon pays) |
| Courant nominal de sortie | 7 A |
| Fréquence de sortie | 45 – 65 Hz (selon pays) |
| Rendement maximal | 95,7 % |
| Rendement européen | 94,4 % @ 300 V |
| Facteur de puissance | > 0,99 à pleine puissance |
| Consommation en veille | < 0,5 W |

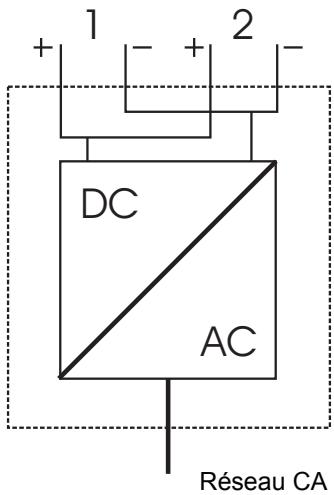

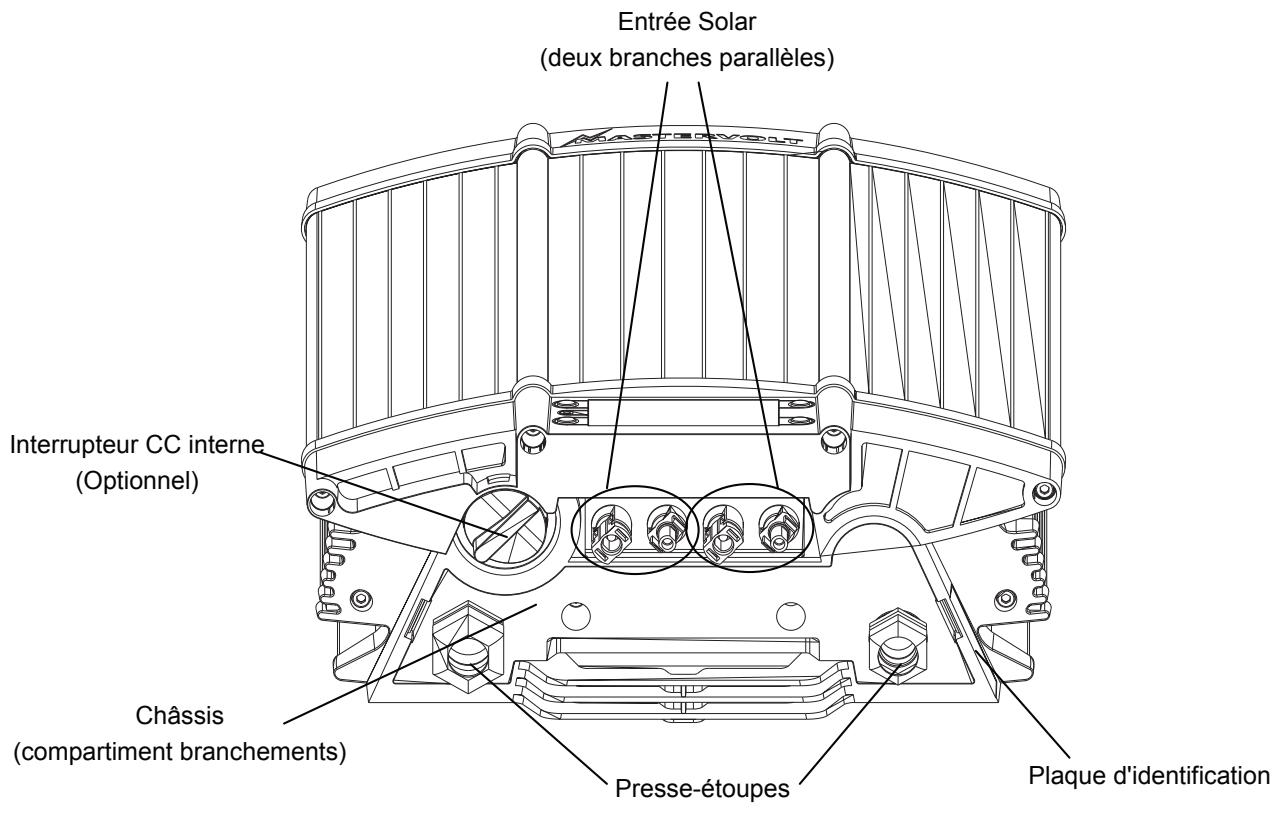

| Connectivité | 2 x entrées PV (connecteurs MultiContact Ø4mm), sortie CA via presse-étoupe PG-13.5, 2 x bus de données QS (RS485 galvaniquement isolé) |

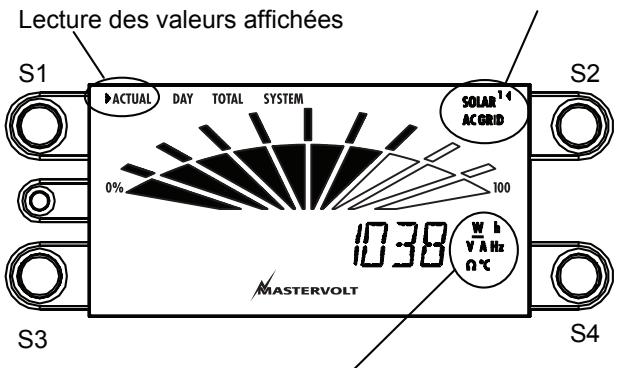

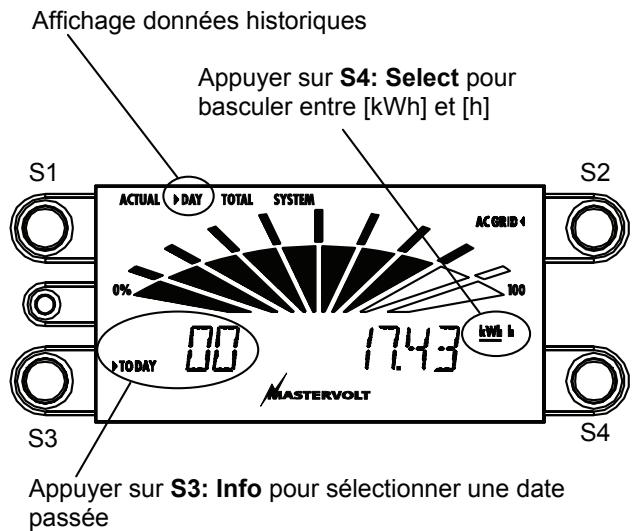

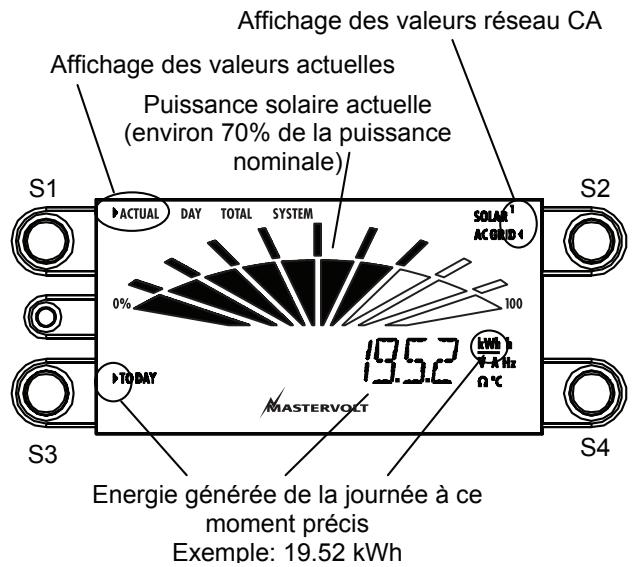

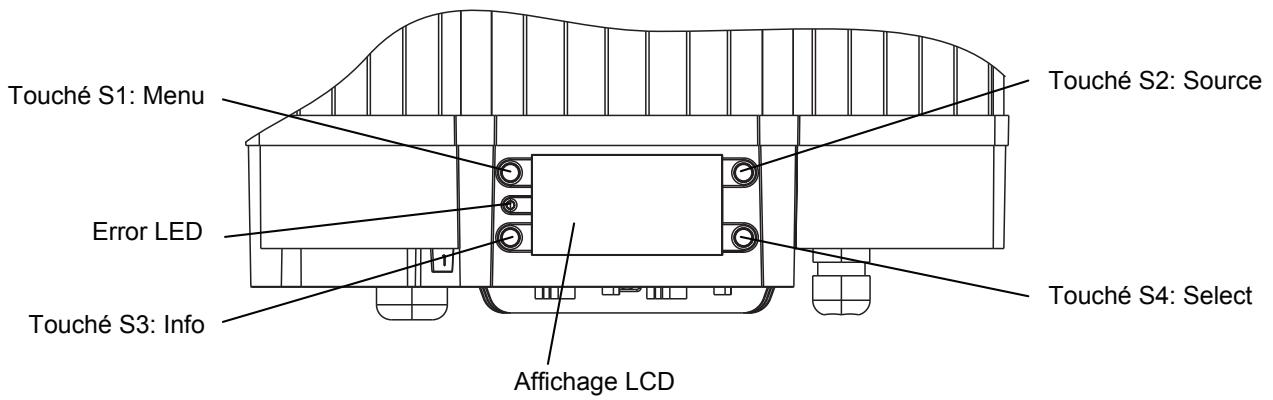

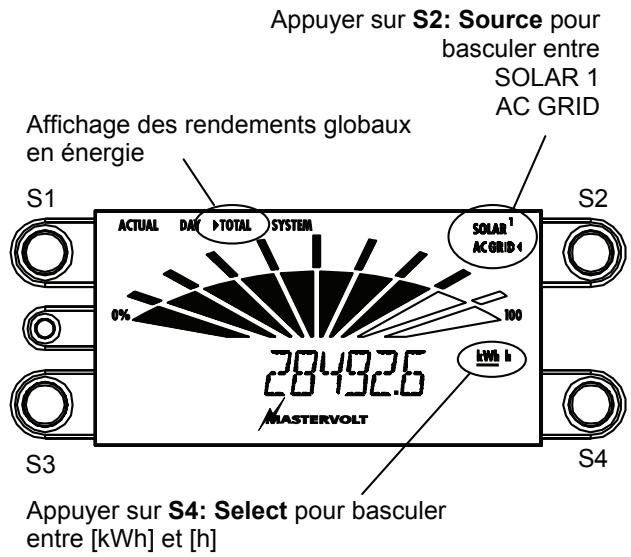

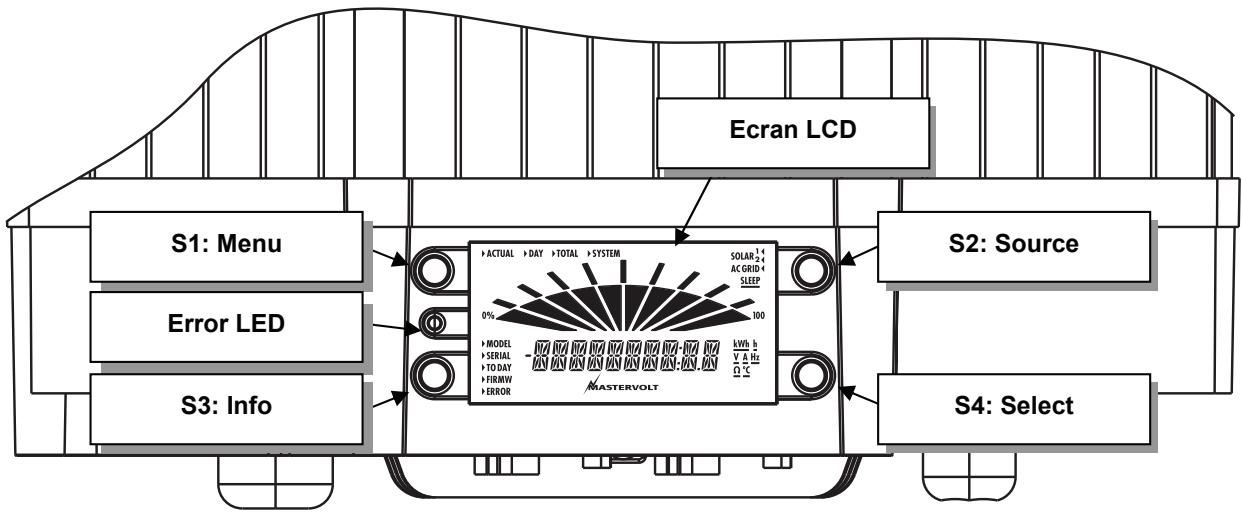

| Affichage | Écran LCD rétroéclairé avec touches de navigation |
| Fonctionnalités de sécurité | Protection anti-ilotage (ENS), détection de défaut de terre, coupure sur/sous tension, coupure sur/sous fréquence, protection thermique, fusible céramique côté AC |
| Garantie | 5 ans (sous conditions d'installation et d'utilisation conformes) |
FOIRE AUX QUESTIONS - SUNMASTER XS2000 MASTERVOLT
Quelle est la puissance maximale des panneaux solaires pouvant être connectés au Sunmaster XS2000 ?
La puissance PV recommandée est comprise entre 1300 et 2000 Wc (watts-crête). La puissance nominale d'entrée DC est de 1590 W.

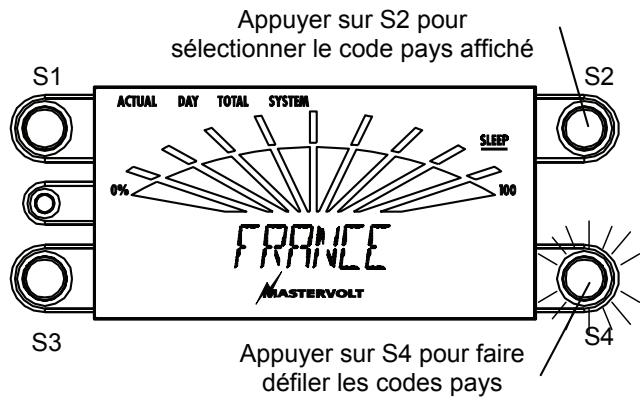

Comment sélectionner le code pays lors de la première mise en service ?

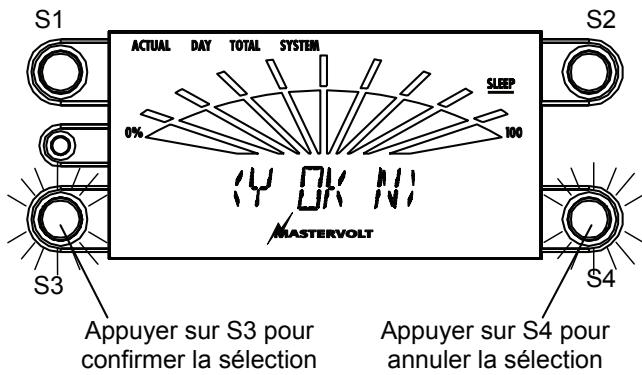

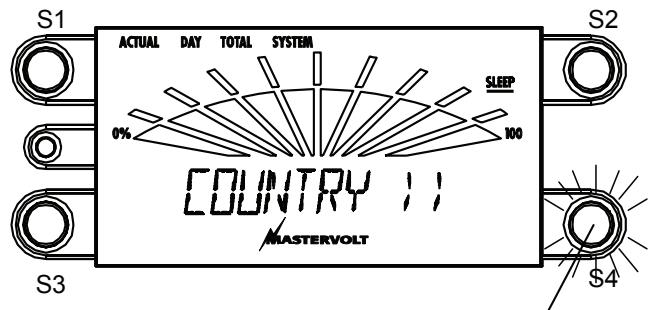

Après la mise sous tension, le message 'COUNTRY' s'affiche. Utilisez la touche S4 pour faire défiler les codes et S2 pour sélectionner. Confirmez avec S3. Consultez le tableau au paragraphe 4.2.2 pour le code correspondant à votre pays.
Que faire si l'écran affiche 'TEMP HI' ?

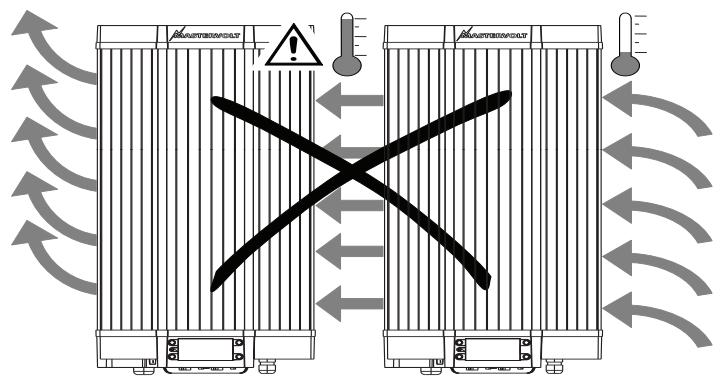

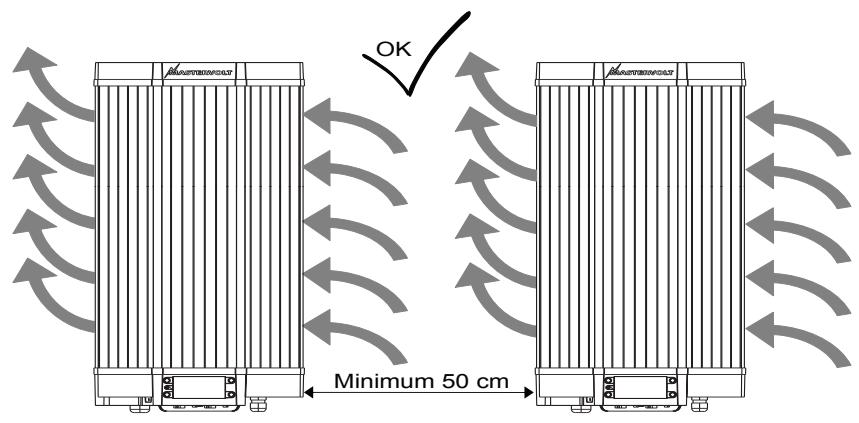

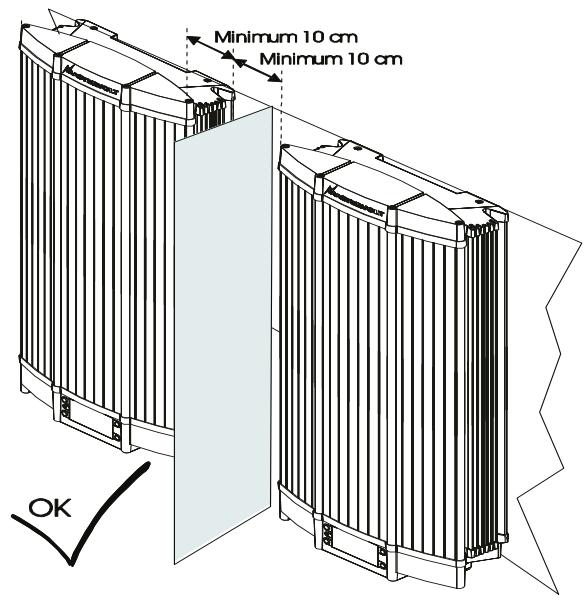

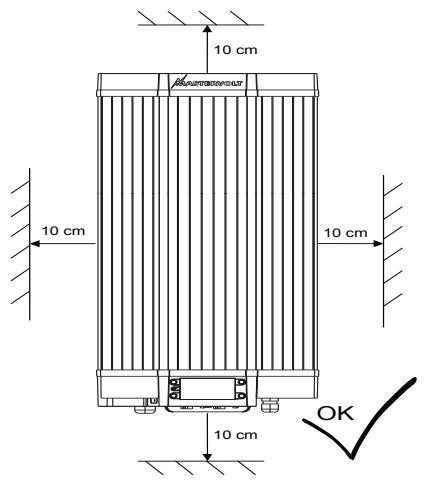

Cela indique une température interne élevée. Vérifiez que la circulation d'air autour de l'onduleur n'est pas obstruée (distance minimale de 10 cm). Si le problème persiste, contactez un installateur qualifié.
L'onduleur peut-il être installé à l'extérieur ?
Oui, l'indice de protection IP44 permet une installation à l'extérieur, mais à l'abri de la pluie, de la neige et des intempéries directes. Installez-le sous un abri ou une toiture.
Quel entretien est nécessaire pour le Sunmaster XS2000 ?
L'appareil ne nécessite aucun entretien particulier. Vérifiez annuellement l'installation électrique (faux contacts, câbles abîmés). Nettoyez le boîtier avec un chiffon doux et sec ; n'utilisez jamais de liquides ou de produits abrasifs.

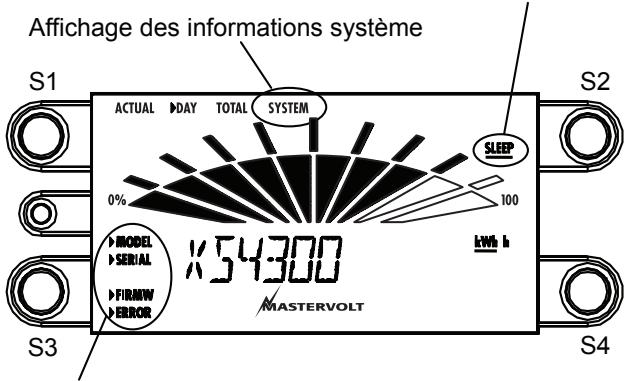

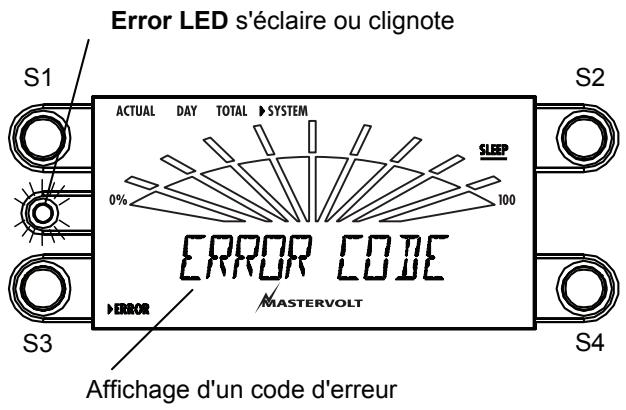

Comment interpréter les codes erreur sur l'écran LCD ?
L'écran affiche un code comme 'NO GRID', 'VAC LOW', 'ENS OFF', etc. Consultez le chapitre 6 du manuel pour la signification et la solution. Par exemple, 'NO GRID' signifie pas de connexion au réseau AC – vérifiez le fusible et le câblage.

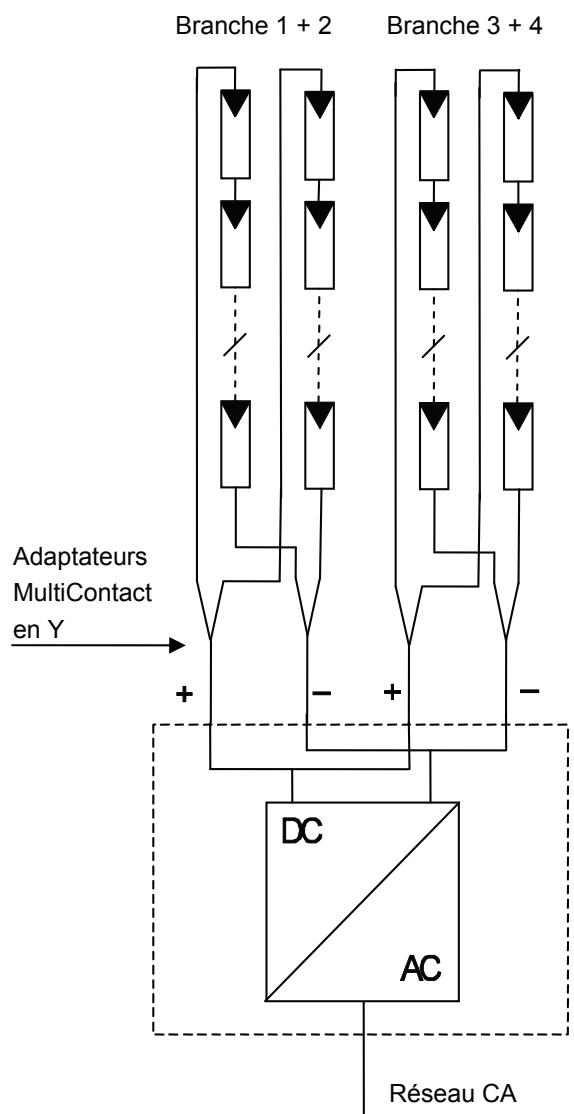

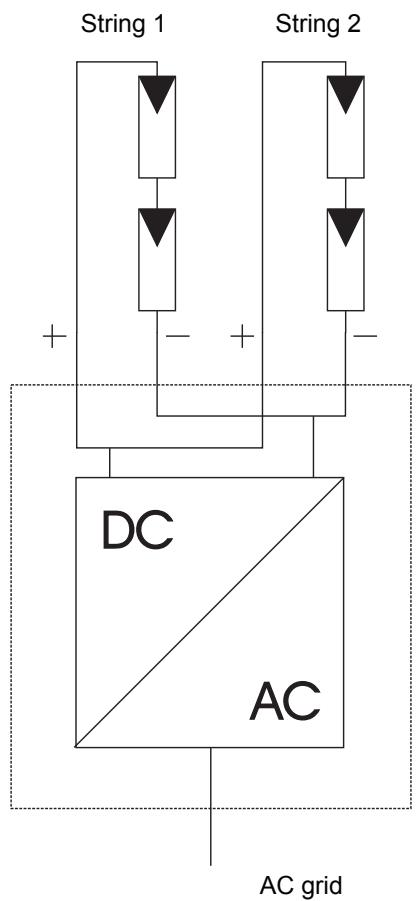

Puis-je connecter plus de deux branches de panneaux solaires ?

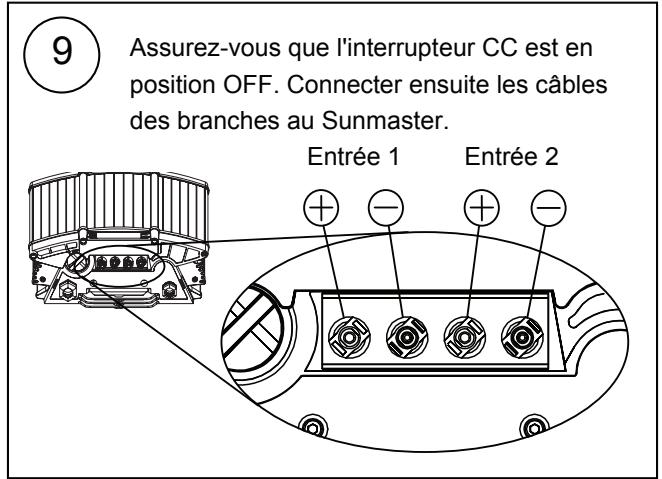

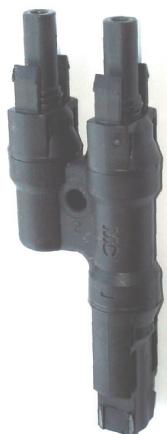

Oui, en utilisant des adaptateurs MultiContact en Y (référence 130362900). Les branches connectées à la même entrée doivent avoir un nombre égal de modules identiques.
Quelle est la tension maximale en circuit ouvert supportée par l'entrée DC ?
La tension maximale en circuit ouvert est de 450 V DC. Assurez-vous que la tension de vos panneaux à la température la plus basse ne dépasse pas cette valeur.
Comment mettre l'onduleur hors service en toute sécurité ?

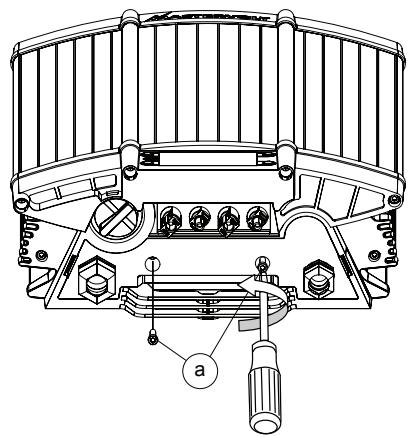

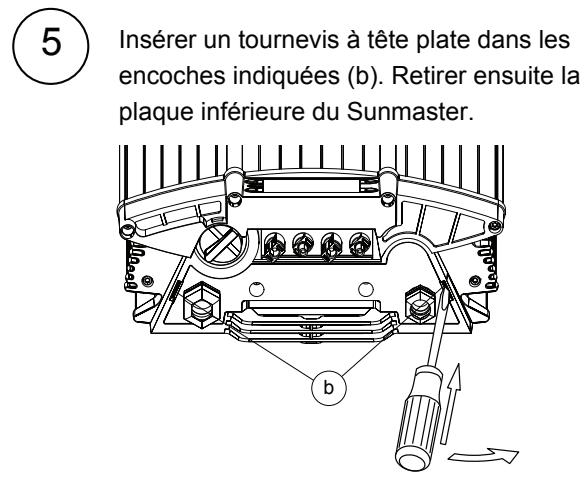

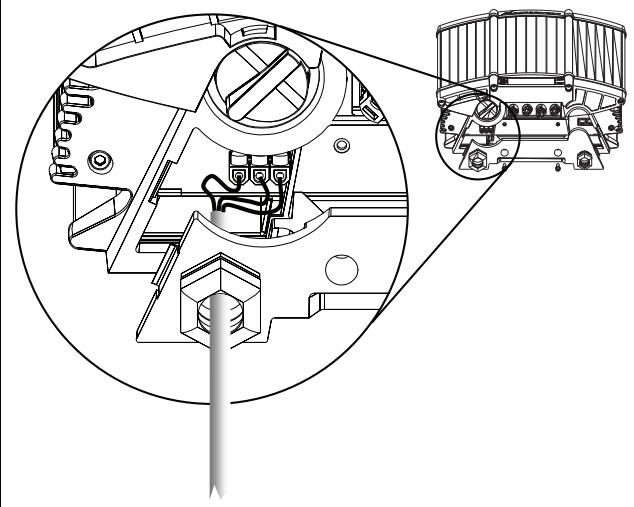

Suivez l'ordre suivant : 1) Coupez le disjoncteur AC au tableau électrique. 2) Si un interrupteur DC est présent, mettez-le sur OFF. 3) Débranchez les connecteurs MultiContact des panneaux. 4) Retirez la plaque inférieure et débranchez le câblage AC.
Quels sont les accessoires de monitoring disponibles ?

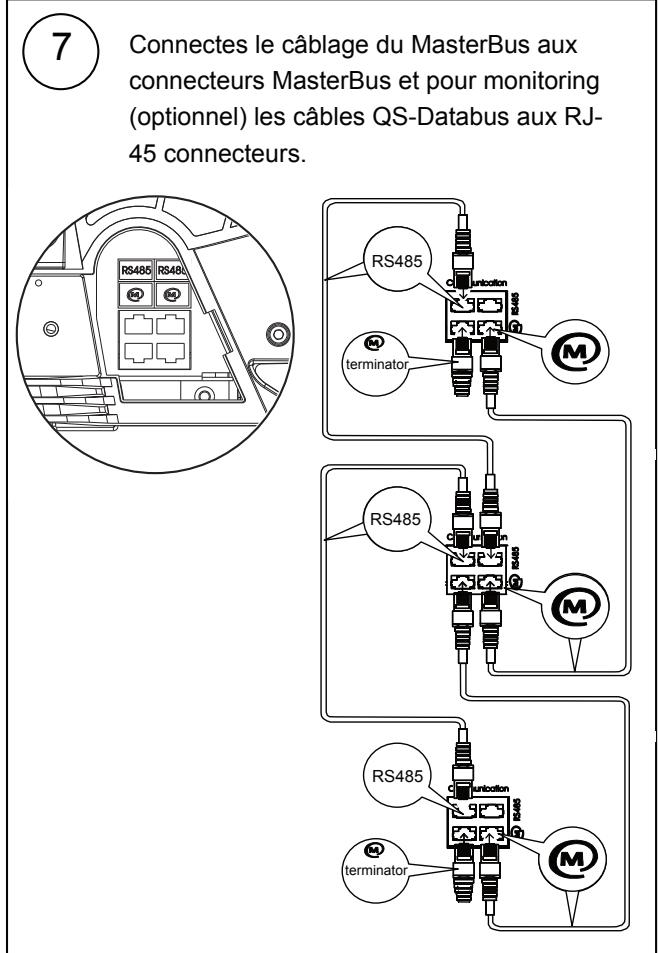

Vous pouvez utiliser le logiciel gratuit QS Data Control Basic avec un adaptateur QS PC-Link (RS485/RS232 ou USB). Pour une surveillance avancée, les versions Premium ou Professional (jusqu'à 20 onduleurs) sont disponibles.
