| Type de produit | Reprographe laser à sec (imprimante numérique) |
| Marque | KONICA |
| Modèle | DRYPRO 873 |
| Dimensions (H×L×P) | 1150 × 599 × 585 mm |
| Surface au sol | 0,35 m² |
| Poids | Environ 145 kg |
| Alimentation électrique | 120 V AC (UL) ou 220-240 V AC (CE), 50/60 Hz |
| Consommation énergétique | 1200-1400 kJ/h maximum |
| Capacité de traitement | 180 films/heure |
| Délai de première impression | 50 secondes |
| Tailles de film compatibles | 14×17, 14×14, 11×14, 10×12, 8×10 pouces |
| Types de film | SD-Q (bleu vif), SD-QC (transparent), SD-QM (haute densité) |
| Résolution | 43,75 μm (unité optique) |
| Niveaux de gris | 16 384 niveaux (14 bits) |
| Mémoire principale | 256 Mo |
| Mémoire d'impression | 256 Mo |
| Stockage | Carte Compact Flash 128 Mo |
| Interface réseau | Ethernet 1000 base-T (Gigabit) |
| Protocole DICOM | Impression, BASIC GRAY SCALE, Storage |
| Nombre de ports d'entrée | Jusqu'à 16 |
| Niveau sonore | Impression ≤ 53 dB, veille ≤ 46 dB |
| Température de fonctionnement | 15 à 30 °C |
| Humidité de fonctionnement | 30 à 70 % (sans condensation) |
| Options disponibles | Trieuse 6 corbeilles, troisième plateau d'alimentation |
| Entretien des films | Nettoyage avec chiffon doux humide; stockage à 10-23 °C |
FOIRE AUX QUESTIONS - DRYPRO 873 KONICA
Questions des utilisateurs sur DRYPRO 873 KONICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante numérique au format PDF gratuitement ! Retrouvez votre notice DRYPRO 873 - KONICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DRYPRO 873 de la marque KONICA.
MODE D'EMPLOI DRYPRO 873 KONICA
Le reprogramme laser à sec le plus rapide au monde (*1)
L'intégration de nouvelles technologies a permis de réduire le délai de première impression à 50 secondes à peine. Aussi compact qu'une petite photocopieuse, le DRYPRO 873 offre cependant les mêmes performances haut de gamme que nos machines plus encombrantes. Capable de développer 180 films par heure, toutes dimensions confondues, le DRYPRO 873 améliore considérablement la productivité de tous vos travaux d'impression.
*1 : Au mois d'août 2008

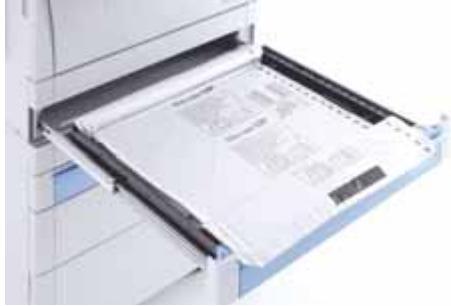

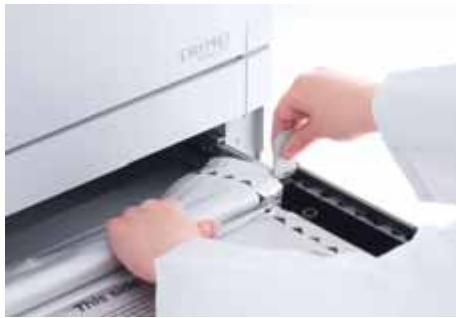

Cinq tailles de film dans le plus compact des appareils de sa catégorie (2)
Plus compact (1 150 mm de hauteur) et nettement moins encombrant (à peine 0,35 m² d'empiètement au sol), le DRYPRO 873 peut développer cinq tailles de films de 14^ 117^ à 8^ 10^, avec un besoin de trois tailles en fonctionnement. Il accepte les principaux formats de film pour permettre l'impression d'images grandeur nature. De plus, il est équipé de deux plateaux d'alimentation de série et d'un troisième en option pour que vous puissiez désirir les dimensions de l'image en fonction de vos besoins diagnostiques.
*2 : Sur la base de l'encombrement au sol, au mois d'août 2008
Un éventail d'options pour s'adapter à vos besoins
Le DRYPRO 873 est équipé par défaut de deux plateaux d'alimentation, avec un troisième en option. Ces plateaux sont disponibles pour les cinq tailles de film acceptées par la machine (de 14^ 117^ à 8^ 10^ ) et peuvent être combinés pour répondre à vos besoins spécifiques. Il peut également recevoir une trieuse à six corbeilles pour faciliter le tri après développement des clichés.

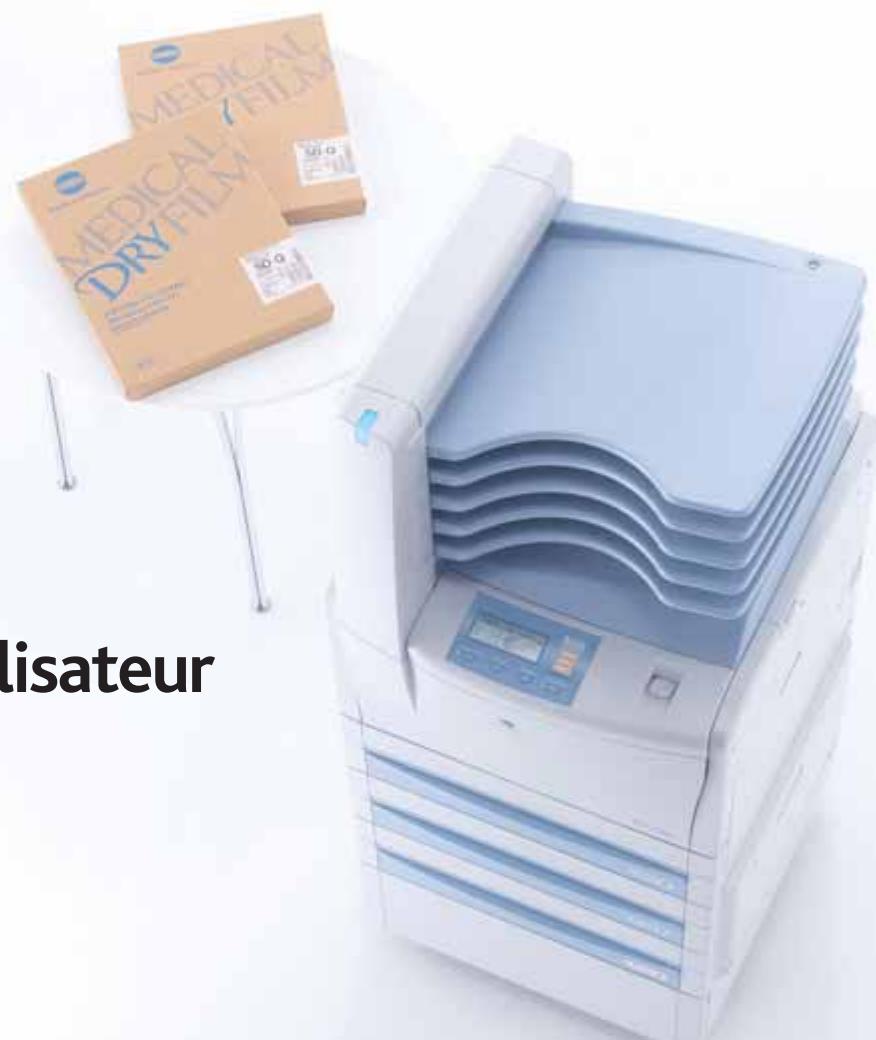

Conçu pour économiser 30 % d'énergie
Les reprographes laser à sec utilisent un développement thermique pendant la phase d'impression. L'engagement de Konica-Minolta dans l'élaboration de technologies vertes a permis de réduire de 30 % la consommation électrique des opérations usuales d'impression (3): le DRYPRO 873 est un reprographe laser écologique.
*3: 8 heures par jour, pour une impression de 100 feuilles

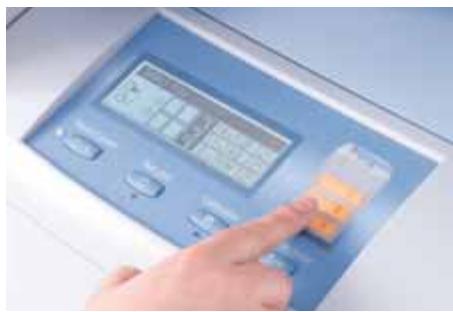

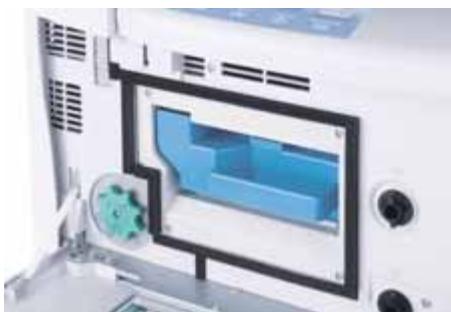

Convivial et silencieux
Le DRYPRO 873 ne fait pratiquement pas de bruit et contribue ainsi à améliorer l'ambiance de travail. Le bruit en fonctionnement a été modulé vers des tonalités plus basses avec réduction des hautes fréquences : en fonctionnement, l'appareil est tellement silencieux qu'on pourrait croire qu'il est au repos. Dans le souci de réduire les émissions sonores générées, nous nous sommes particulièrement attachés à limiter le bruit en veille : le DRYPRO 873 apporte ainsi le silence dans les environnements modernes d'imagerie où l'appareil est le plus souvent en mode veille.
La simplicité d'utilisation : notre préoccupation constante
Nous voulions faire du DRYPRO 873 un appareil facile d'accès avec une interface intuitive et un fonctionnement simple. Les indicateurs d'état, comme le témoin « Plus de film » sont reconnaissables même à distance et un simple bouton permet de sélectionner directement le plateau et donc le film à utiliser. La simplicité d'utilisation est encore renforcée par des petits détails pratiques comme le placement des films qui ne nécessite qu'un minimum d'opérations mécaniques.
Support DICOM 3.0
Le DRYPRO 873 supporte les protocoles DICOM PRINT, BASIC GRAY SCALE et DICOM STORAGE (SC) et accepte jusqu'à 16 canaux différents pour les images en entrée. Si vous ajoutez un reprographe DICOM de secours aux destinations de sortie, toutes les sorties sont automatiquement redirigées vers celui-ci en cas de problème avec le reprographe principal (à la condition que le reprographe de secours puisse traiter des films de la même taille et du même type que le reprographe principal). Les données comme l'identification et le nom du patient peuvent être agrandies et inscrites sur le film en sortie, une fonctionnalité qui permet d'améliorer considérablement le tri des films.
Mais également conçu pour faciliter le travail de l'opérateur – Une nouvelle dimension pour les reprogrammes laser.
PERFORMANCES

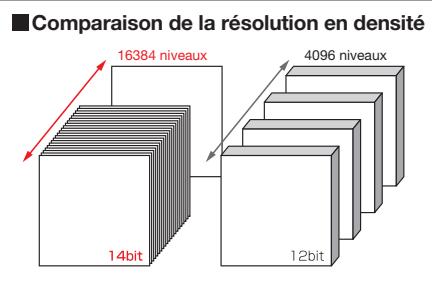

Des images de haute qualité
L'interpolation d'image (duplication de pixels / interpolation de fonctions) a été améliorée. De plus, un nouveau procédé de modulation de la luminosité permet l'affichage d'images plus lisses et de lettres plus contrastées grâce à l'identification automatique et au traitement approprié du contenu (image ou lettres).
Une finition haute qualité à chaque image

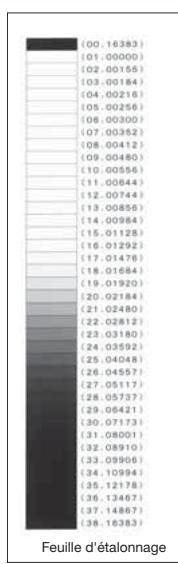

Le DRYPRO 873 possède une fonction de contrôle automatique de la densité qui imprime sur chaque
film un patch densitométrie à exposition fixe. Il mesure automatiquement la densité à l'aide de son densitomètre intégré et gère la densité en sortie. L'étalonnage automatique après remplacement du film est un autre garant de la finition haute qualité de chaque image imprimée.

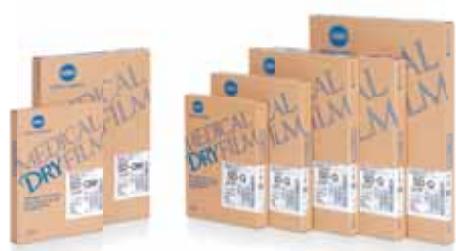

Films pour l'impression d'images sd-q/sd-qc/sd-qm
Essentielle à la formation d'une image sur film sec, la teneur en ions d'argent a été considérablement renforcée et les ingrédents du révêlateur ont été modifiés pour obtenir un développementrapide mais à haute sensibilité. Le résultat : des images nettes et stables imprimées encore plus rapidement. Disponibles en type bleu vif (SD-Q), transparent SDQC) ou haute densité maximale pour la mammographie (SD-QM), nos films s'adaptent exactement à votre application. Livres en conditionnement de 125 feuilles, ils peuvent être manipulés à la lumière de la pierce.
Pour la mammographie numérique
L'unité optique de 43,75 μm, qui permet des impressions détaillées, associée à notre tout nouveau film SD-QM, a permis d'obtenir une densité maximale de 4,0. Pour la gestion quotidienne de la mammographie, le DRYPRO 873 supporte les configurations de mammographie QC pour le contrôle de la densité des films.

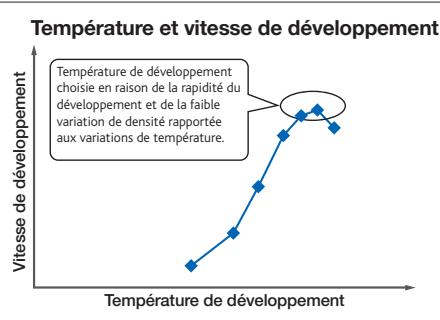

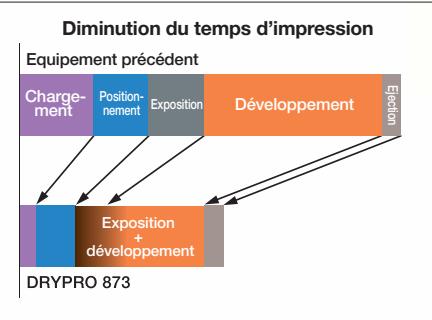

La logique de l'impression rapide - Un procédé de développement thermique à haute vitesse
Pour le DRYPRO 873, le processus de développement du film a été intégralement reétudié pour accélérer le traitement de grands volumes d'images. Le film est préchauffé aux premières étapes du transfert. Le chauffage du film permet de minimiser les zones à température instable et la subdivision en cinq parties de l'unité de développement thermique ainsi que le contrôle méticuleux du processus garantissent une excellente stabilité de la densité et un traitement rapide pour de grands volumes d'images. Le DRY_873 peut ainsi imprimer dix feuilles de film 14^ 17^ en moins de quatre minutes : un record!

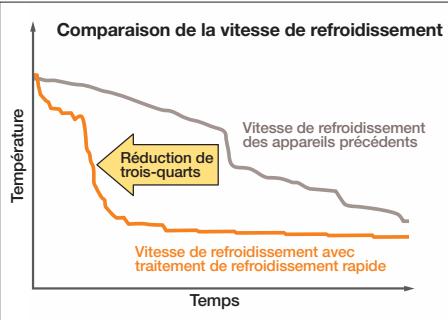

Il est petit parce qu'il est rapide – un processus de refroidissement accéléré
Pour augmenter encore la vitesse d'impression, en plus de la formation d'image accélérée, nous avons ajouté une commande entièrement nouvelle au processus de refroidissement dans la phase finale de l'impression. Ce système de contrôle de l'histoire de la température du film gère aussi bien le chauffage que le refroidissement afin de faire rapidement baisser la température des films après la formation de l'image. En réduisant des trois quarts environ le temps de refroidissement par rapport aux équipements précédents et en arrêtant le développement thermique avec la plus haute précision, nous obtenons en quelques dizaines de secondes des images stables, même dans les systèmes centralisés. La diminution des temps de refroidissement ne se traduit pas seulement par une plus grande vitesse d'impression des images : elle permet de réduire les dimensions de l'appareil qui est maintenant beaucoup plus compact.
Il est rapide parce qu'il est petit - réduction du trajet du film
La structure mécanique du DRYPRO 873 a été entièrement repensée pour une plus grande compacité et un traitement plus rapide des grands volumes d'images. L'adoption d'un système de rouleaux pour l'avancement du film, d'une unité thermique à plaques et de plusieurs autres stratégies de réduction des dimensions ont permis d'aboutir au couloir d'exposition le plus court possible. Le DRYPRO 873 est né d'une association unique de vitesse et de compacité.
Délai de première impression de 50 secondes. Le DRYPRO 873 détient le record du monde de la vitesse d'impression : 10 feuilles de film 14"x17" en moins de 4 minutes. Sa grande capacité mémoire de stockage est également très utile avec les modalités usuelles. L'exceptionnelle stabilité permet d'obtenir des images de haute qualité.
Des spécifications et des capacités réseau axées sur des environnements d'imagerie ouverts et souples
Spécifications du DRYPRO 873
| Source laser : | Laser à semi-conducteur | Protocole : | Classe de services de gestion d'impression DICOM |
| Dimensions des films : | Auchoix : 14"×17" (35x43 cm), 14"×14" (35x35 cm), 11"×14" (28x35 cm), 10"×12" (25x30 cm), 8"×10" (20x25 cm) | Alimentation : | Deux bacs en standard, trois bacs au maximum (en option) |
| Types de films : | Films d'imagerie à sec, SD-Q/SD-QC/SD-QM | Mode veille : | Bascule en mode économique d'énergie au-delà d'une période prédéfinie d'inactivité. A partir du mode économique d'énergie, le retour au mode normal s'effectue en moins de trois minutes. |
| Format d'image : | 1,2,4,6,8,9,12,15,16,20,24,25,30,35,36,42,48,54,56,60,63,64 | Traitement des marges : | Noir et blanc |
| Carte mémoire : | Compact flash (128 Mo standard) | Découpage de cadre : | Disponible |
| Mémoire principale : | (256 Mo) | Fonction de correction de la densité : | Automatique avec densitomètre intégré |
| Mémoire d'impression : | (256 Mo) | Inversion d'image (négative / positive) : | Disponible |
| Ports d'entrée : | 16 ports maximum (en fonction des specifications de Printlink5-IN) | Spécifications de la connexion DICOM : | Classe de service de presentation LUT / dimension d'image requise |
| Nombre de pixels (14×17) : | Connexion REGIUS : 8079 × 9725 pixels (à 43,75 μm) Autre connexion : REGIUS : 7730 × 9260 pixels (à 43,75 μm) | Niveau de bruit : | En impression : 53 dB au maximum Mode Veille : 46 dB au maximum |
| Dimensions de la matrice : | 78,6 μm/43,75 μm | Surface au sol : | 0,35㎡ |
| Entrée d'images : | 8-bits,12-bits | Température et hygrométrie de fonctionnement : | De 15 °C à 30 °C, de 30 % à 70 % d'hygrométrie (sans condensation) |
| Gradation en sortie : | 16 384 niveaux (14 bits) | Alimentation : | UL : 120 V AC ± 10 %, 50/60 Hz ± 1 Hz, 10 A CE : 220-240 V AC± 10%, 50/60 Hz ± 1 Hz, 6 A |
| Mode d'images : | Duplication de pixels / traitement par interpolation (avec fonction de traitement de conversion d'intensité) | Chauffage : | UL : 1200 KJ/H au maximum CE : 1 400 KJ/H au maximum |
| Capacité de traitement : | 180 feuilles / heures (différentes dimensions / modalité ordinaire) | Dimensions : | H × L × P : 1150 × 599 × 585 mm |
| Interface en entrée : | Ethernet 1000 base-T | Poids : | Environ 145 kg |
Options pour le DRYPRO 873
Unité d'alimentation supplémentaire pour 873
L'unité d'alimentation pour le troisième plateau peut accepter l'un des formats suivants au besoin : 14"×17" (35x43 cm), 14"×14" (35x35 cm), 11"×14" (28x35 cm), 10"×12" (25x30 cm), 8"×10" (20x25 cm).
Trieuse pour 873 (6 corbeilles)
Cet appareil mesure 159585 mm (DRYPRO 873 + triuse) - Poids : 163 kg (DRYPRO 873 + triuse) - Nombre de corbeilles : 6 - Chaque corbeille peut recevoir jusqu'à trente feuilles - Dimensions des films : 5 dimensions au besoin : 14^ × 17^ (35x43 cm), 14^ × 14^ (35x35 cm), 11^ × 14^ (28x35 cm), 10^ × 12^ (25x30 cm), 8^ × 10^ (20x25 cm) Alimentation : fournie par le DRYPRO 873.

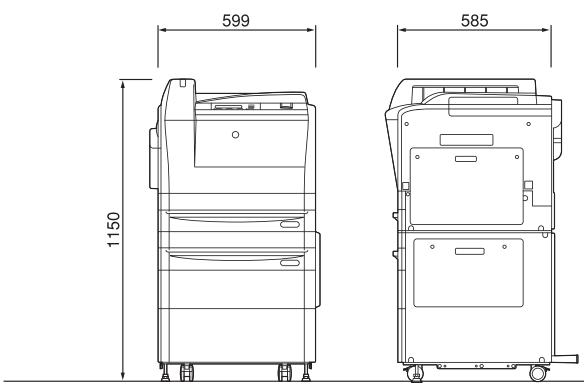

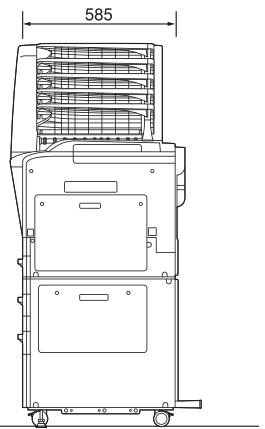

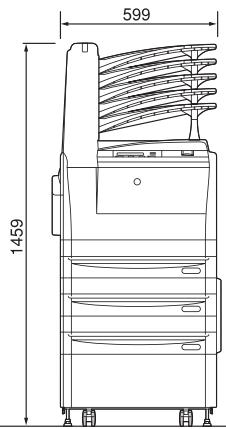

Dimensions extérieures
Unité : mm, agrandissement 1/30

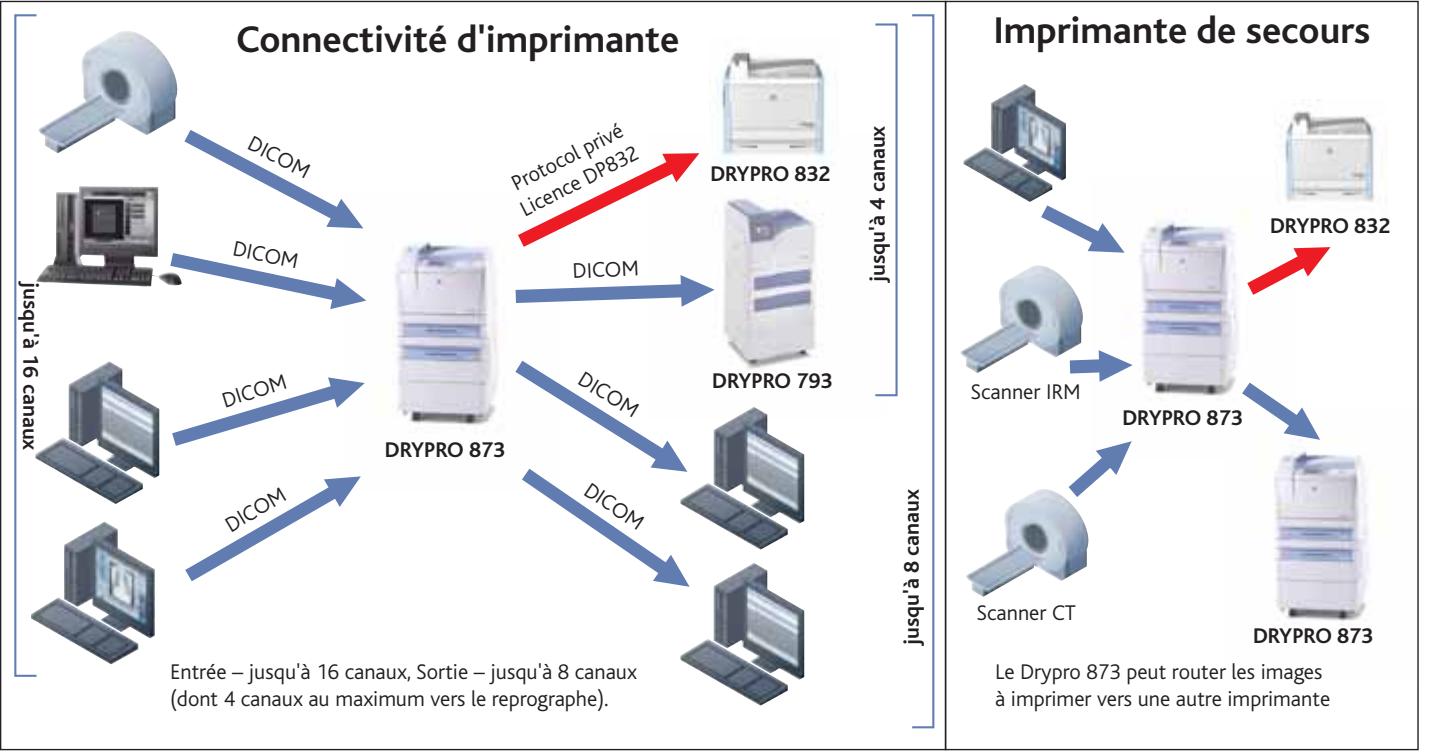

Fonctionnalité DICOM du DRYPRO 873
Le DRYPRO 873 permet l'impression en réseau à partir de modalités DICOM. En utilisant un large éventail de fonctions, le réseau peut être élargi pour inclure des solutions de stockage qui transmettent des images à un serveur d'images ou à une visionneuse. Il permet également d'extraire des informations relatives au patient à partir des données de l'image grâce à une fonction de reconnaissance automatique des caractères, l'impression agrandie du nom et du numéro d'identification du patient dans la marge du film ainsi que la compatibilité MWM.
Stockage et manipulation des films secs
Les films d'imagerie à sec, SD-Q, SD-QC et SD-QM, ne nécessitant pas de développement humide. Respectez les recommandations suivantes pour le stockage et la manipulation des films.
1. Stockage et manipulation des films inutilisés
Après avoir vérifié qu'il est emballé, stockez le film inutilisé, comme un film classique, dans un endroit sec et frais (température recommandée 10 à 23°C) où il ne sera pas affecté par des radiations. Si le film est stocké dans un endroit où la température est supérieure à 30°C pendant une durée prolongée, sa qualité peut se détériorer. Stockez le film dans un endroit où la température n'est pas susceptible de s'élever.
2. Stockage et manipulation des films développés (images)
(1) Un film développé à chaud est sensible aux températures élevées ou à une lumière du jour intense, même après le développement, doit donc être stocké dans un endroit frais et frais. Si vous devez conserver un film pendant une longue durée, emballez-le dans un sac pour film et placez-le dans un endroit où la temperature est inférieure ou égale à 25°C. Le risque d'augmentation de la densité ou de décoloration est plus important à mesure que la temperature augmente.
(2) Le stockage du film à des températures supérieures ou égales à 40°C, même pendant une courte période, risque d’entraîner des modifications de la densité ou une décoloration. Évitez de laisser le film dans un véhicule pendant la journée, ne le soumettez pas à une lumière trop chaude, etc.
(3) Le film est sensible à la lumière intense du jour ainsi qu'à la température : évitez de l'exposer à la lumière directe du soleil et de le laisser trop longtemps sur un négatoscope. N'utilisez jamais d'al-
cool ou d'agent de nettoyage pour nettoyer un film, sous peine de provoquer des variations de densité ou d'autres altérations. Le film est résistant à l'eau et peut donc être nettoyé à l'aide d'un chiffon doux et humide.
