CM-3220D - Imprimante numérique KONICA - Notice d'utilisation et mode d'emploi gratuit

Marque	KONICA
Modèle	CM-3220D
Catégorie	Imprimante numérique (Spectrocolorimètre)
Type d'instrument	Spectrocolorimètre à géométrie d/8
Géométrie de mesure	d/8 (éclairage diffus/analyse à 8°), réflexion spéculaire incluse et exclue simultanée
Dimension de la sphère	52 mm de diamètre
Gamme de longueurs d'onde	360 - 740 nm
Résolution spectrale	10 nm
Plage photométrique	0 - 175%
Ouverture de mesure / d'illumination	8 mm / 11 mm
Sources lumineuses	2 lampes à arc xénon pulsées
Temps de mesure	1,5 seconde
Répétabilité (mode réflectance)	< 0,1%
Répétabilité (mode chromatique)	Écart-type dE*ab < 0,04
Accord inter-instrument	dE*ab moyen < 0,2 (sur 12 plaques BCRA série II)
Alimentation	Adaptateur secteur AC-A17
Dimensions (L x H x P)	232 x 127 x 232 mm
Poids	4 kg
Accessoires fournis	Adaptateur secteur AC-A17, câble RS-232C IF-A16
Fonctions principales	Analyse simultanée réflexion spéculaire incluse/exclue, calibrage intégré, mesures de couleur haute précision, compatibilité avec séries CM-2xxx et CM-36xx
Entretien et nettoyage	Nettoyer la céramique de calibration avec un chiffon doux ; utiliser le logiciel externe pour les fonctions avancées
Sécurité	Céramique blanche de calibration protégée par un compartiment articulé ; certification ISO 9001:2000
Pièces détachées et réparabilité	Adaptateur secteur et câble RS-232C disponibles ; pour les réparations, contacter le service après-vente Konica Minolta
Informations générales	Conforme aux normes DIN 5033 Teil 7, JIS Z 8722, ISO 7724-1, CIE 15.3, ASTM E1164

FOIRE AUX QUESTIONS - CM-3220D KONICA

Comment allumer et éteindre le CM-3220D ?

Le CM-3220D dispose d'un seul bouton MARCHE/ARRET. Appuyez dessus pour allumer ou éteindre l'appareil.

Comment calibrer l'appareil ?

Le calibrage s'effectue à l'aide de la plaque céramique intégrée. Basculez la plaque en position de mesure, puis lancez le calibrage via le logiciel externe. La plaque se range automatiquement dans son compartiment de protection.

Quels types de mesures puis-je effectuer ?

Vous pouvez réaliser des mesures en réflexion spéculaire incluse et exclue simultanément, ainsi que des analyses colorimétriques dans les gammes 360-740 nm.

Le CM-3220D est-il compatible avec d'autres appareils Konica Minolta ?

Oui, il offre une compatibilité des données avec les modèles des séries CM-2xxx et CM-36xx, facilitant les échanges entre laboratoires et sites de production.

Quel logiciel utiliser pour piloter le spectrocolorimètre ?

Toutes les fonctions avancées sont contrôlées par un logiciel externe fourni par Konica Minolta. Référez-vous au manuel du logiciel pour l'installation et l'utilisation.

Comment nettoyer la céramique de calibration ?

Utilisez un chiffon doux et non abrasif pour nettoyer délicatement la plaque céramique. Évitez tout produit chimique agressif.

Que faire si l'appareil affiche une erreur ?

Consultez la section de dépannage de la notice. Les erreurs courantes peuvent être liées à l'alimentation, à la connexion ou au calibrage. Si le problème persiste, contactez le support technique Konica Minolta.

Le CM-3220D peut-il mesurer des échantillons de grande taille ?

Oui, le bras-support d'échantillons peut pivoter pour accueillir des pièces de grandes dimensions. Il permet aussi de pincer les échantillons plats pour les maintenir en position.

Quelle est la durée de vie des lampes xénon ?

Les lampes à arc xénon pulsées ont une longue durée de vie, mais en cas de défaillance, elles doivent être remplacées par un technicien agréé Konica Minolta.

Où trouver les mises à jour du logiciel ?

Les mises à jour sont disponibles sur le site officiel de Konica Minolta ou via le support technique. Assurez-vous d'utiliser la version compatible avec votre système d'exploitation.

MODE D'EMPLOI CM-3220D KONICA

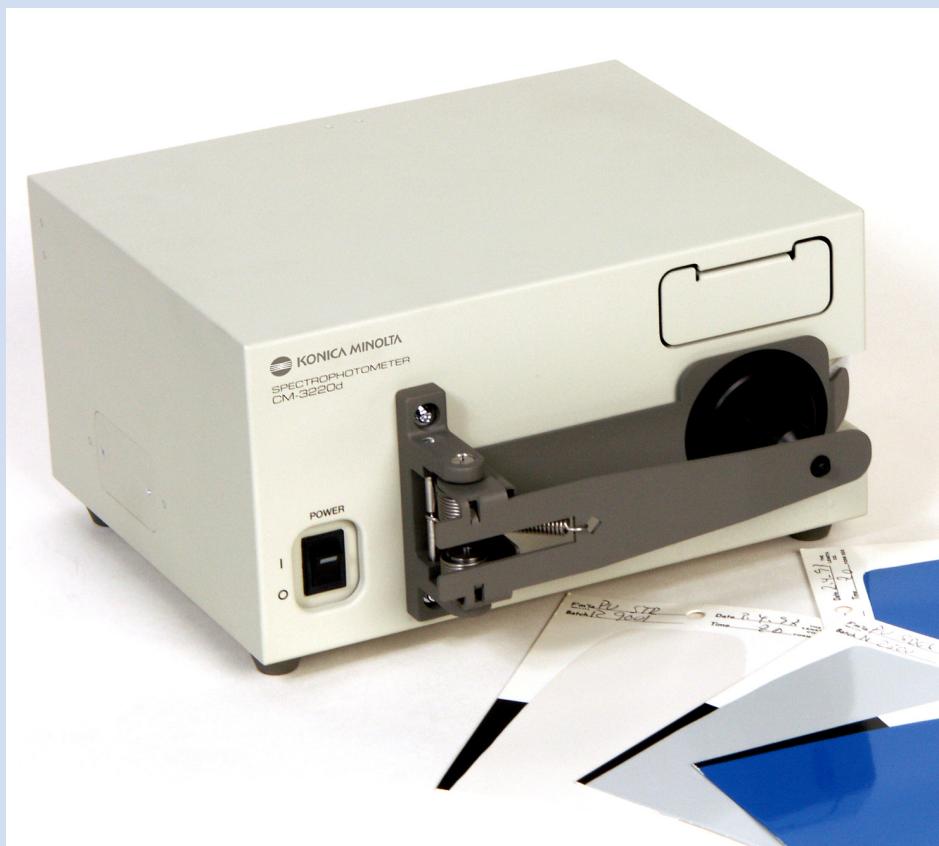

SPECTROCOLORIMETRE CM-3220d

Un Instrument Colorimétrique de Haute Précision à la Portée de Tous

Adapté au marché Point de Vente, au laboratoire, à la production

Étalон de calibrage intégré et protégé

Précision élevée pour une compatibilité totale

Analyse simultanée des données en réflexion spéculaire incluse et exclue

La compacité et la robustesse du CM-3220d à géométrie d/8 en font un appareil particulièrement adapté aux sites de ventes (POS), alors que sa compatibilité des données avec les modèles des séries CM-2xxx et CM-36xx lui offre un dialogue avec les laboratoires et lieux de production

Un seul bouton - MARCHE/ARRET - et une plaque d'étalonnage intégrée et protégée. Le CM-3220d est très simple d'utilisation pour un maximum de fiabilité et une longévité

Des characteristiques adaptees a TOUTES les situations

Le CM-3220d - un spectrocolorimètre extrêmement compact - est un appareil idéalement positionné dans la famille des instruments de mesure de la couleur Konica Minolta, puisqu'il se situe entre les appareils de la série CM-36xx dits „de laboratoire“ et les appareils portables de la série CM-2xxx. Il intègre rigoureusement les mêmes technologies que ceux-ci, notamment l'analyse simultanée - et brevetée - Réflexion Spéculaire Incluse et Exclue, et l'étendue spectrale élargie de 360nm à 740nm avec une résolution nanométrique de 10nm. Le CM-3220d procure ainsi des niveaux d'écart inter-instrument et de compatibilité de données proches de ceux des autres modèles équipés d'une sphère d'intégration d/8.

Le CM-3220d a été créé pour prendre le minimum de place, être très facile à utiliser et manier. Il est parfait pour équiper un site de vente, un mini-laboratoire, ou pour être installé sur un site de production.

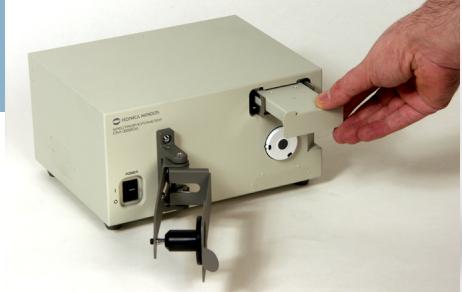

Pour un maximum de sécurité, l'ensemble des fonctions de ce spectrocolorimètre est contrôlé par le logiciel externe. Dans le cas de mesure de pièces de grandes dimensions, le bras-support d'échantillons pivote. Ce bras permet aussi de pincer les échantillons plats afin de les maintenir en position. Pour éviter tout risque à la céramique blanche de calibration de l'appareil, celle-ci est solidaire de l'appareil, et est montée sur une articulation lui permettant de se loger dans un compartiment protégé lorsqu'elle n'est pas utilisée.

Spécifications:

Illumination / Observation	Géométrie d/8 (éclairage diffus/analyse à °); réflexion spéculaire incluse et excluse simultanée Conforme aux normes DIN 5033 Teil 7, JIS Z 8722, ISO 7724-1, CIE 15.3, ASTM E1164
Dimension de la sphère	Diamètre 52 mm
Gamme de longueurs d'onde	360 - 740 nm
Pas de la mesure	10 nm
Plage photométrique	0 - 175%
Sources lumineuses	2 lampes à arc xénon pulsées
Temps de la mesure	1.5 seconds
Intervalle minimum entre 2 mesures	3 secondes
Ouverture de mesure / d'illumination	8 mm / 11 mm
Répétabilité	Mode reflectance: < 0,1% Mode chromatique: Ecart-type dE*ab <0,04
Accord inter-instrument	dE*ab moyen < 0,2 (Caractéristique enregistrée sur 12 plaques colorées BCRA série II)
Alimentation	Adaptateur secteur (AC-A17)
Dimensions et poids	232 (L) x 127 (H) x 232 (P), 4 kg
Accessoires fournis	Adaptateur AC-A17, câble RS-232C IF-A16)

Ce marquage indique la certification ISO 9001:2000, système de gestion de la qualité
