Type de produit	Spectrophotomètre
Marque	KONICA MINOLTA
Modèle	CS-200
Plage de mesure de luminance	0,01 à 20 000 000 cd/m² (angle 0,1°)
Angles de mesure	1°, 0,2°, 0,1° sélectionnables
Méthode de mesure	Spectrale par réseau holographique et matrice de photodiodes (40 capteurs)

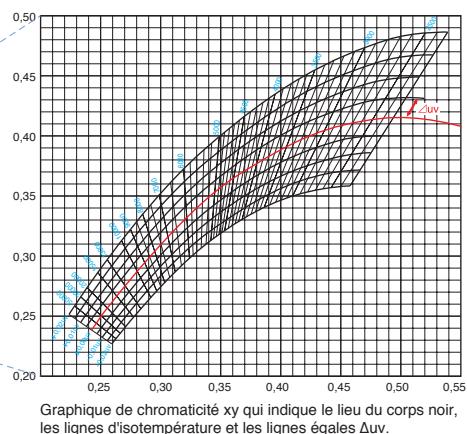

Fonctions principales	Luminance (Lv), chromaticité (xy, u'v'), température de couleur corrélée (Tcp, Δuv), longueur d'onde dominante, différence de couleur
Observateur	2° ou 10° (CIE 1931)
Vitesses de mesure	AUTO, LTD AUTO, MANU, superFAST (0,5 s), FAST (1 s), SLOW (3 s), superSLOW (12 s)
Interface	USB 1.1
Stockage de données	101 valeurs mesurées + 20 valeurs de référence
Calibrage utilisateur	20 canaux
Alimentation	4 piles AA ou adaptateur secteur (optionnel)
Autonomie des piles	Environ 3 heures (mesure continue, mode FAST)
Dimensions (L × H × P)	95 × 127 × 334 mm
Poids	1,8 kg (sans piles)
Plage de température de fonctionnement	0 à 40 °C, HR ≤ 85 % (sans condensation)
Plage de température de stockage	0 à 45 °C, HR ≤ 85 % (sans condensation)
Distance minimale de mesure	296 mm (sans lentille macro)
Zone minimale de mesure	0,5 mm (avec lentille macro n° 110)
Accessoires standard	Logiciel CS-S10w édition standard, câble USB, piles, malette
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement la tension spécifiée. Respecter le type de piles indiqué.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès de KONICA MINOLTA. Réparation par un service agréé.

FOIRE AUX QUESTIONS - CS-200 KONICA

Comment calibrer le CS-200 ?

Le CS-200 dispose de 20 canaux de calibrage utilisateur. Vous pouvez calibrer l'appareil sur une source de référence en utilisant le logiciel CS-S10w ou directement via l'appareil. Le calibrage en usine pour l'Illuminant A est déjà intégré.

Qu'est-ce que la méthode d'ajustement spectral ?

Le CS-200 utilise 40 capteurs pour mesurer le spectre visible et applique des coefficients pour ajuster sa réponse spectrale au plus près des fonctions de correspondance des couleurs CIE 1931. Cela garantit une précision élevée de la luminance et de la chromaticité, bien supérieure à celle des colorimètres tristimulus classiques.

Comment changer l'angle de mesure ?

L'angle de mesure peut être sélectionné parmi 1°, 0,2° et 0,1° via le panneau de commande de l'appareil. Tournez la bague de sélection ou utilisez le menu pour choisir l'angle adapté à la taille de votre objet.

Comment connecter le CS-200 à un PC ?

Utilisez le câble USB fourni pour connecter le CS-200 à un PC. Le logiciel CS-S10w (édition standard incluse) permet de contrôler l'appareil, d'afficher les mesures et de transférer les données vers un tableur.

Quelle est la plage de mesure pour les faibles luminances ?

Le CS-200 peut mesurer des luminances aussi faibles que 0,01 cd/m² avec l'angle de 1°. Pour des niveaux très bas, utilisez le mode SLOW ou superSLOW pour améliorer la répétabilité.

Quelle est l'autonomie des piles ?

Avec 4 piles alcalines AA, l'autonomie est d'environ 3 heures en mesure continue avec le mode FAST. L'appareil indique l'usure des piles. Un adaptateur secteur optionnel peut également être utilisé.

Quels accessoires sont inclus avec le CS-200 ?

Les accessoires standard comprennent : le logiciel CS-S10w édition standard, un câble USB, 4 piles AA, une malette de transport, un protège-objectif et un filtre ND pour l'oculaire.

Comment nettoyer l'objectif du CS-200 ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez les solvants ou produits abrasifs. En cas de saleté tenace, utilisez un souffleur pour enlever les poussières avant d'essuyer.

Quelle est la distance de mesure minimale ?

La distance minimale de mesure est de 296 mm depuis le bord avant de la monture métallique, sans lentille macro. Avec la lentille macro n° 122, la distance minimale est de 128 mm.

Comment stocker le CS-200 lorsqu'il n'est pas utilisé ?

Stockez l'appareil dans un endroit sec à une température comprise entre 0 et 45 °C avec une humidité relative ≤ 85 % (sans condensation). Retirez les piles si l'appareil n'est pas utilisé pendant une longue période. Utilisez la malette fournie pour le protéger.

MODE D'EMPLOI CS-200 KONICA

Luxmètre t-10

Utilisé pour la mesure d'une vaste plage d'éclairage lumineux

(0,01 à 299 900 lux) 0,001 à 29 990 fcd

Luxmètre t-10m

Utilisé pour la mesure de l'éclairage lumineux qui ne peut être effectuée avec la tête réceptrice standard

En raison de l'espace restreint.

La plage de mesure est la même que pour le T-10

(Surface réceptrice 014 mm, cordon 1 m)

(0,01 à 299 900 lux) 0,001 à 29 990 fcd

Luxmètre t-10ws (cordon 5 m)/t-10wl (cordon 10 m)

Solution personnalisée

Comme la tête réceptrice miniature et le cordon sont étanches pour permettre une mesure de l'éclairage lumineux sous l'eau, ce produit peut être utilisé pour la vérification de l'éclairage lumineux dans l'industrie des produits marins (par ex. : en pisciculture) et pour la mesure en extérieur de l'éclairage lumineux pendant des journées pluvieuses.

T-10

T-10M/T-10Ws/T-10WL

De nombreux domaines d'application

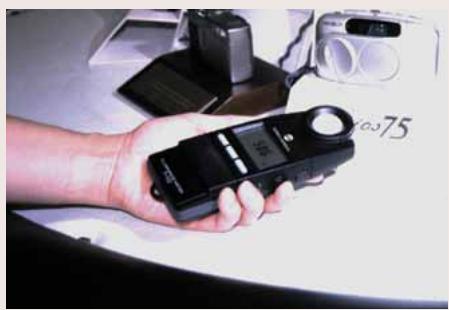

Éclairagistes et donneurs d’ordre de l’éclairage R&D chez les fabricants de produits d’éclairage - Contrôle de l’éclairage lumineux des sources lumineuses sur des sites de constructions, des installations gouvernementales et d’enseignement - Maintenance de l’éclairage dans des usines, des bureaux et des hôpitaux - Fabricants de produits électriques - Contrôle de la qualité des sources de lumière à domicile - Industries agricoles et sylviculture

De multiples fonctions conviviales

Pour un fonctionnement de base

Mesure normale de l'éclairage lumineux

Mesure des

différences

d'éclairement

lumineux

Affichage des différences

d'éclairage lumineux

Affichage du ratio

d'éclairage lumineux (%)

Mesure de

L'éclairage lumineux

par intégration

Dans le temps

Affichage de

L'éclairage lumineux

par intégration

Affichage de la durée

d'intégration

Affichage de

L'éclairage lumineux

moyen

Pour un fonctionnement avancé

Réglage de la valeur de référence

Facteur de correction de la couleur (CCF)

Pour une amélioration de la justesse de la mesure d'éclairage

lumineux de certaines sources lumineuses

(par exemple dans un tunnel éclairé par une lumière orange).

Pour une connexion à un PC et des enregistrements continus de l'éclairage lumineux par un enregistrateur

Sortie numérique : L'utilisation de l'interface RS232C (accessoire standard) permet à l'appareil de mesure d'être relié à un PC.

Sortie analogique : Permet à l'appareil de mesure d'être relié à un enregistreur pour effectuer des enregistrements continus de

L'éclairage lumineux.

Réglage rapide et automatique du zéro

À la mise sous tension de l'appareil de mesure, il ajuste le zéro (pas de bouchon requis), permettant ainsi une mesure immédiate de l'éclairage lumineux.

Réglage automatique de la plage

La plage peut aussi être réglée manuellement.

Écran à cristaux liquides rétro-éclairé

L'écran à cristaux liquides rétro-éclairé s'allume automatiquement quand l'éclairage lumineux est faible.

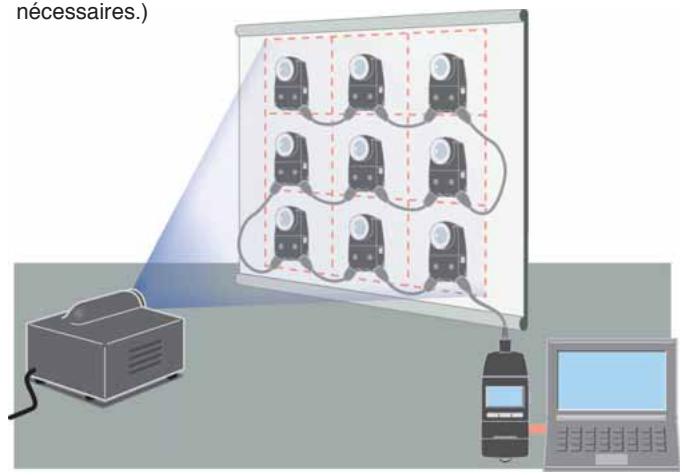

Permet une mesure multipoints simple et économique de l'éclairage lumineux (de 2 à 30 points).

Système de mesure multipoints de l'éclairage lumineux (9 points)

Pour un projecteur, etc.

Système de mesure multipoints de l'éclairage lumineux (5 points)

Pour l'éclairage sur des sites de construction

Efficacité lumineuse

spectrale V(λ)

Luxmètre Konica Minolta

T-10/10M

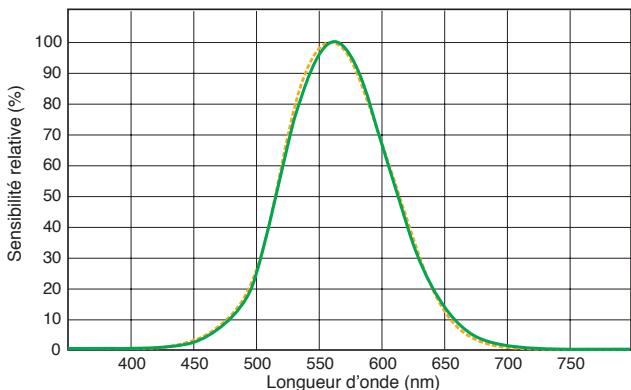

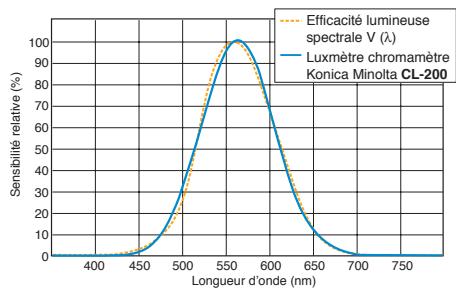

Dans l'idéal, le facteur de réponse spectrale du luxmètre doit correspondre à la courbe de sensibilité V (λ) de l'œil humain pour une vision photopique.

Comme l'illustré le graphique à gauche, le facteur de réponse spectrale des luxmètres Konica Minolta T-10/10M est à moins de 6% (f1') de l'efficacité lumineuse spectrale CIE V ().

CIE; Commission Internationale de l'Éclairage

f1' (symbole du CIE) ; Le niveau auquel le facteur de réponse spectrale V ( ) correspond est caractérisé par l'erreur f1'.

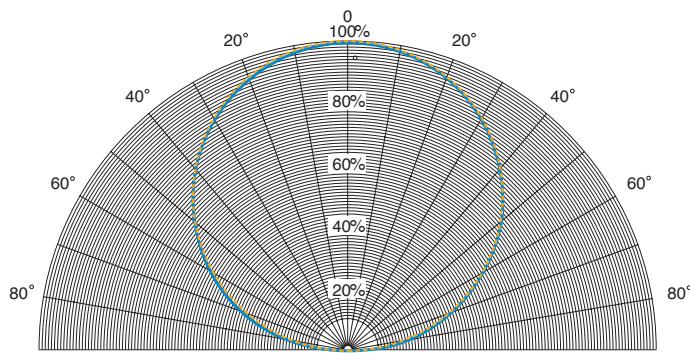

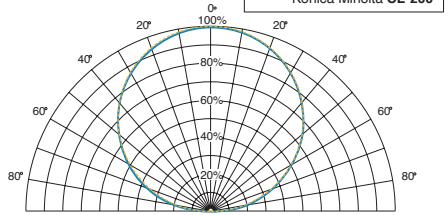

Caractéristiques de la correction cosinus

Courbe ideale

Luxmètre Konica Minolta

T-10/10M

Comme l'intensité lumineuse au niveau de l'instrument est proportionnelle au cosinus de l'angle d'incidence des rayons lumineux, la réponse du récepteur doit aussi être proportionnelle au cosinus de l'angle d'incidence. La réponse cosinus des luxmètres T-10/10M est à moins de 3% de la courbe idéale. Le graphique à gauche montre les caractéristiques de la correction cosinus des luxmètres Konica Minolta T-10/10M. L'erreur cosinus du T-10/10M en fonction de l'angle d'incidence est indiquée dans le tableau ci-dessous.

Angle d'incidence (degré)	Erreur du cosinus (inférieure à)
10°	± 1%
30°	± 2%
50°	± 6%
60°	± 7%
80°	± 25%

Pour une tête photométrique de photomètre, la déviation de la réponse directionnelle au rayonnement incident est caractérisée par f_2(, ) :

$$ f_{2}(\varepsilon, \phi) = \frac{Y(\varepsilon, \phi)}{Y(0, \phi) \times \cos \varepsilon} - 1 $$

Y(, ) est la sortie du signal sous la forme d'une fonction de l'angle d'incidence;

est mesuré en respectant la normale par rapport au plan de mesure ou à l'axe optique;

est l'angle d'azimuth.

Pour caractériser l'erreur de la réponse directionnelle par un facteur unique, la caractéristique f_2 est utilisée :

$$ f _ {2} = \int_ {0} ^ {8 5 ^ {\circ} \frac {\pi}{1 8 0 ^ {\circ}}} \left| f _ {2} (\varepsilon) \right| \times \sin 2 \varepsilon d \varepsilon $$

DIAGRAMME DU SYSTEME

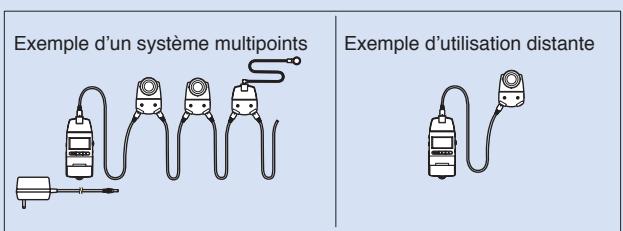

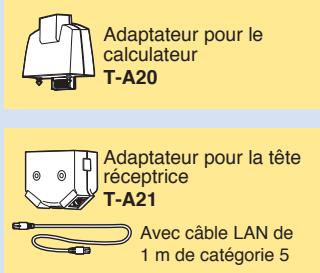

Adaptateur pour les mesures multipoints

Adaptateur secteur

SPECIFICATIONS

Modèle	Luxmère T-10 <tête réceprice standard>	Luxmère T-10M <tête réceprice miniature>
Type	Illuminancemètre numérique multifonctions avec tête réceprice détachable
Récepteur	Cellule photoélectrique au silicium
Réponse spectrale relative	Inférieure à 6% (f1') de la corbe d'efficacité lumineuse V (λ) du CIE.
Réponse cosinus (f2)	Inférieure à 3% de la corbe idéale
Caracteristiques de la correction cosinus	Inférieure à ±1% à 10°; Inférieure à ±2% à 30°; Inférieure à ±6% à 50°; Inférieure à ±7% à 60°; Inférieure à ±25% à 80°
Unités de mesure	Lux (lx) ou foot-candle (fcd) (interchangeable)
Plage de mesure	Plage automatique (plage manuelle 5 au moment de la sortie analogue)
Fonction de mesure	Eclairement lumineux absolu (lx), écart d'éclairament lumineux (lx), ratio d'éclairament lumineux (%), éclairement lumineux intégré (lx·h), durée d'intégration (h), éclairement lumineux moyen (lx)
Plage de mesure	Eclairement………0,01 à 299 900 lx 0,001 à 29 990 fcd
	Eclairement intégré………0,01 à 999 900 lx 10³ fcd·h / 0,001 à 9999 h
Fonction de calibrage par l'utilisateur	Réglage du facteur de correction de la couleur CCF
Linéarité	±2% ±1 chiffre de la valeur affichée (basée sur le standard Konica Minolta)
Dérive à la température/à l'humidité	±3% ±1 chiffre (de la valeur affichée à 20°C) dans la plage de température/d'humidité de fonctionnement
Sortie numérique	RS-232C
Sortie analogique	1 mV/chiffre, 3 V à lecture maximale; Impédance de sortie: 10kΩ; Temps de réponse de 90%; réglage FAST: 1 ms, réglage SLOW: 1 s
Affichage	Ecran LCD, 3 ou 4 chiffres significatifs avec rétro-éclairage
Plage de température/ d'humidité de fonctionnement	-10 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/ d'humidité de stockage	-20 à 55°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Source d'alimentation	2 piles AA / Adaptateur secteur (optionnel)
Autonomie des piles	72 heures ou plus (lors de l'utilisation de piles alcalines) en mesure continue

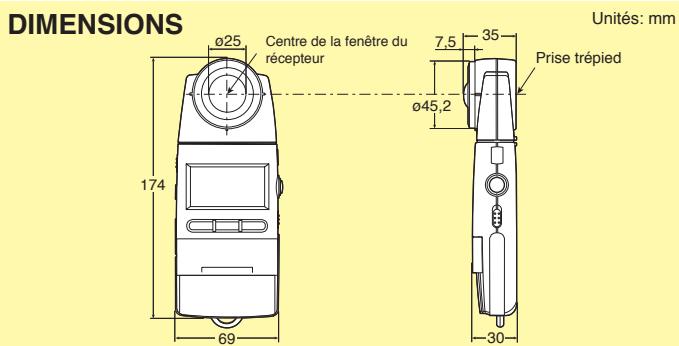

Dimensions	69 x 174 x 35 mm	Unité principale : 69 x 161,5 x 30 mmRécepteur : Ø16,5 x 12,5mmLongueur du cordon : 1 m
Poids	200 g sans les piles	205 g sans les piles
Accessoires standards	Ø3,5 mm pour la prise miniature pour la sortie analogue ; Bouchon du récepteur ; Courroie ; Housse; Piles	Ø3,5 mm pour la prise miniature pour la sortie analogue ; Courroie ; Housse ; Piles

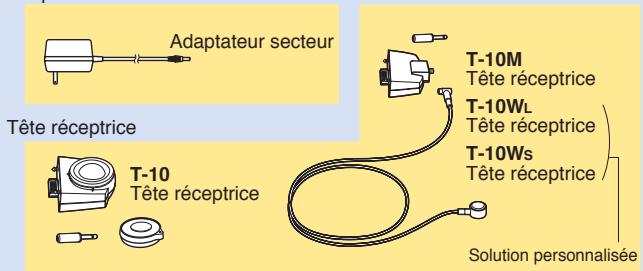

Accessoires optionnels	Tête réceptrice ; Adaptateur pour les mesures multipoints ; Adaptateur secteur

Photomètre LS-100

Angle de mesure

Plage de mesure : 0,001 à 299 900 cd/m²

(0,001 à 87 530 fL)

Photomètre LS-110

Angle de mesure 1/3°

Plage de mesure : 0,01 à 999 900 cd/m²

(0,01 à 291 800 cd/m²)

Système optique anti-lumière parasite à visée reflex mono-objectif pour des mesures précises

Le système optique SLR (visée reflex mono-objectif) permet un ciblage précis et assure la visée de la zone à mesurer. Le système optique est également étudié anti-lumière parasite, ce qui élimine l'influence de la lumière extérieure à la zone de mesure.

Un angle de mesure restreint pour les mesures de petits échantillons

Les angles de mesure de seulement pour les LS-100 et le LS-110 permettent d'effectuer des mesures précises sur de petites zones.

En outre, des lentilles macro optionnelles peuvent etre utilisées pour mesurer des zones aussi petites que 01,3 mm quand vous utilisez le LS-100 et que 00,4 mm quand vous utilisez le LS-110.

Calibrage par l'utilisateur et fonctions de correction de la couleur

Pour améliorer la polyvalence du LS-100 et du LS-110, les deux modèles sont équipés du calibrage par l'utilisateur et de fonctions de correction de la couleur. La fonction de calibrage par l'utilisateur permet à l'appareil d'être calibré selon un standard sélectionné par l'utilisateur en remplacement du standard Konica Minolta prédéfini. Cette fonction peut également être utilisée pour normaliser la réponse de plusieurs appareils. La fonction de correction de la couleur permet à la réponse de l'appareil d'être ajustée lors de la mesure d'échantillons colorés.

Ratio de luminance lumineuse et mesures des pics de luminance lumineuse

Outre les mesures de la luminance lumineuse présente, le LS-100 et le LS-110 peuvent également déterminer le pourcentage de la luminance lumineuse mesurée par rapport à une luminance lumineuse enregistrée en mémoire, ainsi que le pic de luminance lumineuse ou le ratio de luminance lumineuse.

Communication des données par RS-232c

L'utilisation de l'interface intégrée RS232C permet à l'appareil de mesure d'être relié à un PC.

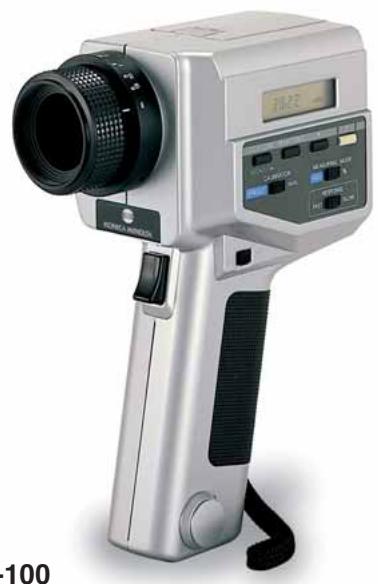

Léger, compact et alimenté par une seule pile de 9 v pour une meilleure portabilité

(L'alimentation peut également être fournie par l'imprimante de données optionnelle DP-10)

FACTEUR DE REPONSE SPECTRALE RELATIVE

Dans l'idéal, le facteur de réponse spectral du photomètre doit correspondre à V (λ) de l'œil humain pour une vision photopique.

Comme l'illustré le graphique ci-dessus, le facteur de réponse des photomètres Konica Minolta LS-100/LS-110 est inférieur à 8% (f1') de l'efficacité lumineuse spectrale CIE V (λ).

CIE; Commission Internationale de l'Éclairage

f1' (symbole du CIE) ; Le niveau auquel le facteur de réponse spectrale V ( ) correspond est caractérisé par l'erreur f1'.

Réduction de la lumière parasite

Le niveau auquel l'influence de la lumière extérieure à la zone de mesure définie est éliminée constitue un facteur important pour la performance des luminancemètres. Les photomètres Konica Minolta gardent un facteur

de lumière parasite inférieur à 1,5%,

même si un objet d'une luminance lumineuse extrêmement élevée se trouve juste à côté de la zone de mesure de l'appareil.

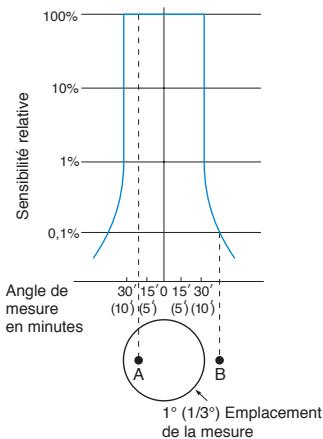

Le graphique à droite montre l'effet qui se produit lorsqu'un point lumineux est déplacé du point A à l'intérieur de la zone de mesure au point B juste à côté de la zone de mesure.

Si la valeur mesurée au point A est définie à 100%, la valeur mesurée au point B sera inférieure à 0,1%.

SPECIFICATIONS

Modèle	Photomètre LS-100	Photomètre LS-110
Type	Photomètre à visée reflex mono-objectif pour la mesure de la luminance lumineuse de sources de lumière et de la luminosité de surfaces
Angle de mesure	1°	1/3°
Système optique	lentille de 85 mm f/2,8; système de visualisation à visée reflex mono-objectif; facteur de lumière parasite inférieur à 1,5%
Angle de visée	9°
Distance de focalisation	1 014 mm à l'infini
Zone minimale de mesure	ø14,4 mm	ø4,8 mm
Récepteur
Réponse spectrale relative	Cellule photoélectrique au silicium Inférieure à 6% (f1') de l'efficacité lumineuse spectrale V (λ), du CIE
Temps de réponse	FAST: Durée de l'échantillonnage: 0,1 s, durée avant l'affichage: 0,8 à 1,0 s; SLOW: Durée de l'échantillonnage: 0,4 s, durée avant l'affichage: 1,4 à 1,6 s
Unités de luminance	cd/m2ou fl (interchangeable)
Plage de mesure	FAST: 0,001 à 299 900 cd/m2(0,001 à 87 530 fL) SLOW: 0,001 à 49 990 cd/m2(0,001 à 14 590 fL)	FAST: 0,01 à 999 900 cd/m2(0,01 à 291 800 fL) SLOW: 0,01 à 499 900 cd/m2(0,01 à 145 900 fL)
Justesse	0,001 à 0,999 cd/m2(ou fL): ±2% ±2 chiffres de la valeur affichée 1,000 cd/m2(ou fL) ou plus: ±2% ±1 chiffre de la valeur affichée	0,01 à 9,99 cd/m2(ou fL): ±2% ±2 chiffres de la valeur affichée 10,00 cd/m2(ou fL) ou plus: ±2% ±1 chiffre de la valeur affichée
	(Illuminant A mesuré à une température ambiente de 20 à 30°C)
Répétabilité	0,001 à 0,999 cd/m2(ou fL): ±0.2% ±2 chiffres de la valeur affichée 1,000 cd/m2(ou fL) ou plus: ±0.2% ±1 chiffre de la valeur affichée	0,01 à 9,99 cd/m2(ou fL): ±0.2% ±2 chiffres de la valeur affichée 10,00 cd/m2(ou fL) ou plus: ±0.2% ±1 chiffre de la valeur affichée
	(Objet de la mesure : Illuminant A)
Dérive à la température/à l'humidité	Inférieure à 3% ±1 chiffre (de la valeur affichée à 20°C) dans la plage de température/d'humidité de fonctionnement
Mode de calibrage	Standard Konica Minolta / standard sélectionné par l'utilisateur (interchangeable)
Facteur de correction de la couleur	Régle par valeur numérique ; plage : 0,001 à 9,999
Luminance de reférence	1 ; régle par la mesure ou par une saisie numérique
Modes de mesure	Luminance lumineuse ; Ratio de luminance lumineuse ; pic de luminance lumineuse
Affiche	External: Écran cristaux liquides à quatre chiffres avec indications supplémentaires
	Viseur: Écran cristaux liquides à quatre chiffres avec DEL rétro-éclairée
Communication des données	RS-232C ; vitesse de transmission : 4800 bps
Contrôle externe	Le processus de mesure peut être commandé par un dispositif externe connecté à un terminal de sortie des données
Source d'alimentation	Une pile de 9 V ; l'alimentation peut également être fournie par l'imprimante de données optionnelle DP-10
Consommation	Quand vous appuyez sur le bouton de mesure et que l'écran du viseur est allumé : 16 mA en moyenne Quand l'alimentation est allumée et que l'écran du viseur n'est pas allumé : 6 mA en moyenne
Plage de température/d'humidité de fonctionnement	0 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/d'humidité de stockage	-20 à 55°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Dimensions	79 x 208 x 150 mm
Poids	850 g sans les piles
Accessoires standards	Protège-objectif ; Protection de l'oculaire de visée ; Filtre ND de l'oculaire de visée ; pile de 9 V ; Malette

Ces spécifications peuvent faire l'objet de changements sans notification.

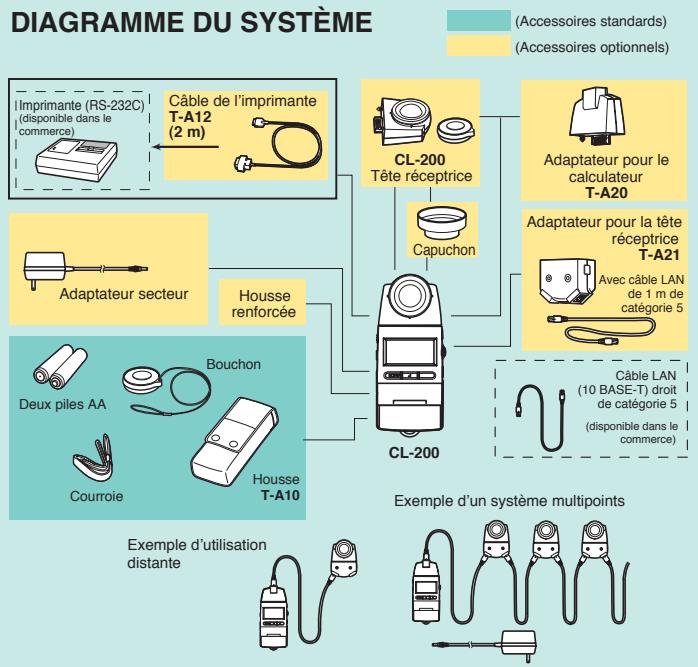

DIAGRAMME DU SYSTÈME (Accessoires optionnels)

Lentiles macro

Zone minimale de mesure
Lentilles macro	Avec le LS-100	Avec le LS-110
N° 153	ø8,0 mm	ø2,7 mm
N° 135	ø5,2 mm	ø1,8 mm
N° 122	ø3,2 mm	ø1,1 mm
N° 110	ø1,3 mm	ø0,4 mm

Oculaire de visée à grand champ

Lorsque l'oculaire de visée à grand champ est utilisé, la zone de mesure et l'affichage de la mesure à l'intérieur du viseur peuvent être vus à une distance de 5 cm par rapport à l'oculaire de visée.

Renvoi d'angle VN

Le renvoi d'angle VN permet à la zone de mesure et à l'affichage de la mesure à l'intérieur du visueur de pouvoir être vus à un angle par rapport à l'axe normal de l'oculaire de visée. Le renvoi d'angles VN peut également être focalisé et le grossissement peut être réglé sur 1x ou 2x.

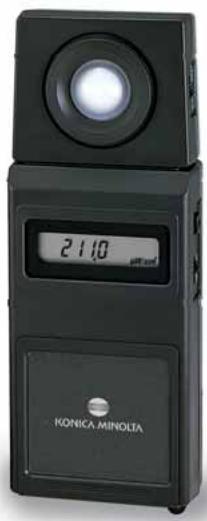

Radiomètre UV UM-10

Un instrument facile d'utilisation pour mesurer l'éclairage énergétique provoqué par le rayonnement ultraviolet.

Choisissez parmi les trois têtes réceptrices à haute sensibilité en fonction de votre application.

Fonctionnement simple

Large plage de mesure totale (0,1 à 199 900 μW/cm²) avec la sélection automatique de la plage

Choisissez parmi les trois têtes réceptrices pour qu'elles correspondent à des applications spécifiques

Un design compact et portable

Sortie de données numérique (RS-232C) et analogique

Trois tétés receptrices différêntes

Tête réceptrice UM-250 (220 à 300 nm) Tête réceptrice UM-360 (310 à 400 nm) Tête réceptrice UM-400 (360 à 480 nm)

Domaines qui utilisent les réactions photochimiques

• Vérification de l'exposition de la résine photosensible dans la fabrication de semi-conducteurs
• Vérification de l'exposition d'emulsions pour l'impression ou pour la confection de plaques
• Test de décoloration due à l'exposition aux UV
• Évaluation des caractéristiques des cellules solaires
• Test de la détérioration des produits due à l'exposition aux UV

Domaines qui utilisent des applications biologiques de l'exposition aux UV

• Diagnostic d'érythèmes et d'autres problèmes de pigmentation de la peau
• Traitement des taches blanches ou de l'hypersensibilité à la lumière
• Optimisation et contrôle des conditions d'élevage chez les poissons et les animaux domestiques
• Suppression de la croissance de bourgeons inutiles sur les plantes
• Conditions de surveillance de la photosynthèse

Domaines qui utilisent l'effet photoélectrique

• Electrophotographie
• Estampillage électrographique

Domaines nécessitant l'utilisation de lampes de stérilisation

• Transformation des aliments
• Produits de beauté
• Recherche scientifique

Autres domaines qui nécessitent un ajustement, une surveillance ou des recherches sur les sources de lumière et les rayons ultraviolets

Examples de sources de lumière

• Lampes médicales fluorescentes Lampes au mercure à haute pression Lampes au mercure à très haute pression
• Lampes de photopolymérisation Lampes de rétroéclairage
• Lampes de photocopieurs Lampes au xénon
• Lampes fluorescentes
• Lampes de stérilisation

Mode de mesure de la différence Mode de mesure intégré * Disponibles uniquement quand le clavier d'extension optionnel UM-A25 est relié.

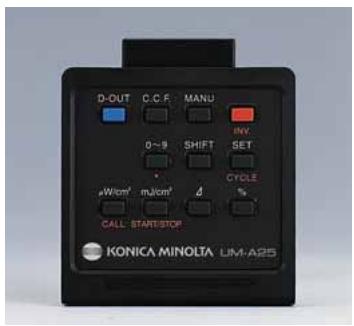

Clavier d'extension UM-A25

Grâce au clavier d'extension UM-A25 qui est relié, les fonctions suivantes sont possibles.

Éclairage énergétique intégrés

Il est possible de mesurer l'éclairage énergétique total reçu pendant une période de temps.

Éclairage énergétique intégré maximal Environ 1000000000 mJ/cm²

Facteur de correction de la couleur

En réglant le facteur correct de correction de la couleur, le UM-10 peut être ajusté pour mesurer de manière plus précise l'éclairage énergétique de différents types de lampes.

Différence d'éclairagement énergétique Les différences entre un éclairage énergétique mesuré et un éclairage énergétique cible enregistré dans la mémoire peuvent être déterminées.

Éclairage énergétique en pourcentage

L'éclairment énergétique mesure en pourcentage de l'éclairment énergétique cible enregistré dans la mémoire peut être déterminé.

*L'éclairment énergétique cible peut être mesuré ou saisi sous la forme de valeurs numériques.

DIAGRAMME DU SYSTEME (Accessoires optionnels)

SPECIFICATIONS

Type			Radiomètre avec tête réceptrice interchangeable pour la mesure du rayonnement UV
Têtes réceptrices	Récepteur		Photodiode au silicium
	Modèle		UM-250	UM-360	UM-400
	Réponse spectrale		220 à 300 nm	310 à 400 nm	360 à 480 nm
	Pic de longueur d'onde		250±10 nm	365±5 nm	415±5 nm
	Erreur cosinus	30°	Inférieure à ±3%	Inférieure à ±3%	Environ±3%
		60°	Inférieure à ±15%	Inférieure à ±10%	Environ±10%
Modes de mesure			Eclairment énergétique, éclairment énergétique intégré et durée d'intégration*;différence d'éclairrement énergétique*; pourcentage d'éclairrement énergétique*
Plage de mesure de l'éclairiment énergétique			0,1 à 199 900 μW/cm² dans quatre plages sélectionnées automatiquement
Plage l'éclairiment énergétique intégré *			Maximum d'environ 100000 mJ/cm² mesurable (en 9999 cycles d'affichage)
Durée d'intégration*			999 900 sec. (288 h)
Linéarité			Inférieure à 5% ± 1 chiffre (de la valeur affichée)
Dérive à la température/à l'humidité			Inférieure à 3% ± 1 chiffre (de la valeur affichée à 23°C) dans la plage de température/d'humidité de fonctionnement
Sortie analogique			0 à 3 V ; 1 mV/chiffre
Sortie numérique			RS-232C 2400 BPS
Affichage			Écran à cristaux liquides à 4 chiffres
Plage de température/d'humidité de fonctionnement			0 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/d'humidité de stockage			-20 à 55°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Source d'alimentation			Une pile de 9 V ou Adaptateur secteur optionnel
Dimensions			73,5 x 186 x 33 mm
Poids			270 g avec les piles
Accessoires standards			Housse ; Bouchon ; Sangle ; Prise de la sortie analogue

• Disponibles uniquement quand le clavier d'extension optionnel UM-A25 est relié. Ces spécifications peuvent faire l'objet de changements sans notification.

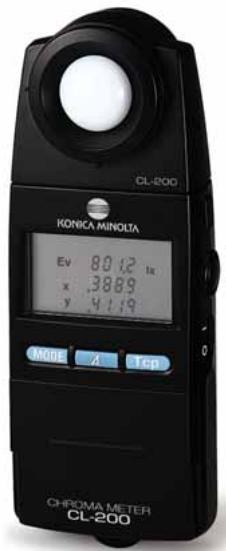

Luxmètre chromamètre CL-200

Permet la mesure de composantes trichromatiques, de la chromaticité, de la différence de couleur, de la température de couleur corrélée et de l'éclairage lumineux des sources de lumière.

Quatre types de fonctions de calibrage pour corriger les valeurs de mesure :

Calibrage normal : Valeurs de mesures correctes pour l'Illuminant A comme source de lumière de calibrage

Calibrage normal par l'utilisateur : Valeurs de mesures correctes pour la saisie des valeurs de calibrage des sources de lumière

Calibrage multiple : Valeurs de mesures correctes pour les valeurs RVB de lampes au mercure à très haute pression

Calibrage multi-utilisateurs : Valeurs de mesures correctes pour la saisie des valeurs de calibrage des sources de lumière RVB

• La saisie de valeurs RVB en mode calibrage multiutilisateurs requiert le Logiciel de traitement des données CL-S1w (vendu séparément).

Permet une mesure multipoints

Permet une mesure multipoints simple et économique. Il est possible de relier jusqu'à 30 récepteurs à l'unité principale.

Fonctionnement simple

• À la mise sous tension de l'appareil de mesure, il ajuste le zéro (pas de bouchon requis), permettant ainsi une mesure immédiate.
• Les touches rarement utilisées sont placées sous un couvercle coulissant, pour éviter d'appuyer sur une touche par erreur et pour donner au panneau de commandes une appearance nette.

Autres fonctions

• Il est possible de séparer le récepteur, puis de le connecter à l'unité principale grâce au câble LAN. Ceci permet à l'utilisateur de placer le récepteur jusqu'à 100 m de l'unité principale et de le commander à distance. Pour cela, des adaptateurs optionnels T-A20 (pour l'unité principale) et T-A21 (pour le récepteur) sont nécessaires.
• L'utilisation de l'interface intégrée RS232C permet à l'appareil de mesure d'être relié à un PC.

(Pour l'interface RS-232C, un câble (T-A11) optionnel est disponible.)

• La connexion à une imprimante thermique disponible dans le commerce vous permet d'imprimer les données mesurées. (Pour la connexion à une imprimante, un câble pour imprimante (T-A12) optionnel est disponible.)
• L'écran à cristaux liquides rétro-éclairé s'allume automatiquement quand l'éclairage lumineux est faible.
• Piles AA ou adaptateur secteur optionnel.
• Ce logiciel PC optionnel offre plusieurs fonctionnalités séduisantes (par exemple, un fonctionnement simple, un affichage visuel des données et un traitement des données).

Ce logiciel offre des données graphiques multipoints.

• R&D et le contrôle de la couleur des sources de lumière dans un grand nombre de domaines industriels, par exemple, des fabricants de lampes, la construction et l'architecture d'intérieur.
• Réglage des projecteurs pour les présentations.
• Ajustements des couleurs de tubes cathodiques, des écrans plats et d'autres équipements d'affichage.
• Évaluation de la couleur et vérification des tables lumineuses et des cabines lumineuses.
• Évaluation de la couleur dans un environnement expérimental pour la psychologie.

SPECIFICATIONS

Réponse spectrale relative	Correspond de près aux courbes de l'observateur standard CIE x(λ), y(λ), et z(λ) Inférieure à 6% (f1') de l'efficacité lumineuse spectrale V (λ) du CIE
Réponse cosinus (f2)	Inférieure à 3% de la courbe idéale
Récepteur	Cellule photoélectrique au silicium
Fonction de mesure	Composantes trichromatiques : XYZChromaticité : Ev xy, Ev u'v'Temperature de couleur corrélée : Ev, Tcp, ΔuvDifférence de couleur : Δ(XYZ), Δ(Ev xy), Δ(Ev u'v), ΔEv Δu'v'
Autres fonctions	Fonction de calibrage par l'utiliser, Fonction de sauvegarde des données, Mesure multipoints de l'éclairagement lumineux (de 2 à 30 points)
Plage de mesure	0,1 à 99 990 lx, 0,01 à 9 999 foot-candle (Chromaticité : 5 lx 0,5 foot-candle ou supérieur) dans quatre plages scéléonnées automatiquement (lx ou foot-candle sont interchangeables)
Justesse	Ev : ±2% ±1 chiffre de la valeur affchéée (basée sur le standard Konica Minolta)xy : ±0,002 (800 lx, illuminant A standard mesuré)
Répétabilité	Ev : 0,5% +1 chiffre (2σ) (800 lx, illuminant A)xy : ±0,0005 (standard mesuré)
Dérive à la température	Ev : ±3% ±1 chiffre de la valeur affchéée, xy : ±0,003
Dérive à l'humidité	Ev : ±3% ±1 chiffre de la valeur affchéée, xy : ±0,003
Temps de réponse	0,5 sec. (Mesure continue)
Sortie numérique	RS-232C
Affiche	Ecran LCD, 4 chiffres significatifs avec rétro-éclairage
Plage de température/d'humidité de fonctionnement	-10 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/d'humidité de stockage	-20 à 55°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Source d'alimentation	2 piles AA / Adaptateur secteur (optionnel)
Autonomie des piles	72 heures ou plus (lors de l'utilisation de piles alcalines) en mesure continue
Dimensions	69 x 174 x 35 mm
Poids	215 g sans les piles

Ces spécifications peuvent faire l'objet de changements sans notification.

Permet une mesure multipoints simple et économique (de 2 à 30 points).

Il est possible de relier jusqu'à 30 récepteurs à l'unité principale. (Dans la mesure multipoints, des adaptateurs optionnels T-A20 (pour l'unité principale) et T-A21 (pour le récepteur) sont nécessaires.)

Performances de la mesure de l'éclairage

Dans l'idéal, le facteur de réponse spectrale du luxmètre chromamètre doit correspondre à V (λ) de l'œil humain pour une vision photique.

Comme l'illustré le graphique de droite, le facteur de réponse spectrale du luxmètre chromamètre Konica Minolta CL-200 est à moins de 8% (f1') de l'efficacité lumineuse spectrale CIE V ().

CIE; Commission Internationale de l'Éclairage

f1' (symbole du CIE); Le niveau auquel le facteur de réponse spectrale V (λ) doit correspondre est caractérisé par l'erreur f1'.

Courbe ideale

Luxmètre chromamètre

Konica Minolta CL-200

- Caractéristiques de la correction cosinus -

Comme l'intensité lumineuse au niveau de l'instrument est proportionnelle au cosinus de l'angle d'incidence des rayons lumineux, la réponse du récepteur doit aussi être proportionnelle au cosinus de l'angle d'incidence.

Le graphique de gauche montre les caractéristiques de la correction cosinus des luxmètres chromamètres Konica Minolta CL-200.

- Chromaticité (xy) -

Les composantes trichromatiques XYZ et l'espace colorimétrique Yxy associé forment la base du système pour la notation des couleurs numériques. Le concept des composantes trichromatiques XYZ se base sur le principe que toutes les couleurs sont perçues comme étant le mélange de ces trois couleurs primaires. En définissant les fonctions de correspondance de l'observateur standard, la Commission Internationale de l'Éclairage (CIE), une organisation internationale concernée par la lumière et les couleurs, a jeté les bases de la colorimétrie en 1931.

Les composantes trichromatiques XYZ sont utiles pour désigner une couleur, mais les résultats ne sont pas facilement visualisés.

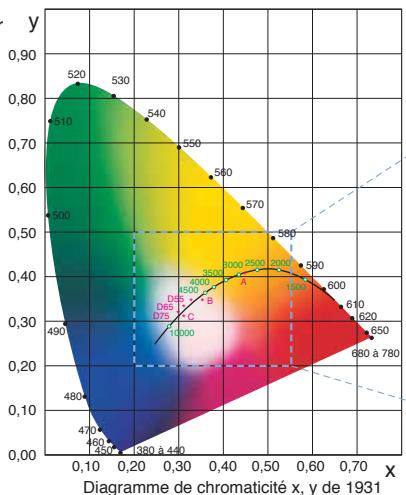

Le diagramme bidimensionnel de couleur (x, y) est obtenu de l'espace colorimétrique Yxy, dans lequel Y correspond à la clarté (et qui est identique à la composante trichromatique Y) et x et y correspondent aux coordonnées de chromaticité calculées grâce aux composantes trichromatiques XYZ.

Le diagramme de chromaticité x, y du CIE pour cet espace colorimétrique est représenté. Dans ce diagramme, les couleurs achromatiques se trouvent vers le centre du diagramme, et la chromaticité ou la saturation augmente en s'approchant des bords du diagramme.

- Température de couleur (Tcp) -

Un corps noir (corps rayonnant parfait) constitue un objet idéal qui absorbe toute l'énergie, change sa couleur en passant du rouge ou jaune puis au blanc à mesure que sa température augmente. On fait référence à la température absolue T (K) du lieu du corps noir sous le terme de température de couleur. Le diagramme de chromaticité xy ci-dessous à gauche montre les relations entre la température et la couleur (lieu du corps noir). Le diagramme ci-dessous à droite est parfois utilisé pour indiquer la couleur d'une source de lumière. La température de couleur corrélée est utilisée pour appliquer l'idée générale de la température de la couleur sur ses couleurs qui sont proches, mais qui ne se trouvent pas exactement sur le lieu du corps noir. Par exemple, une source de lumière qui possède une différence de couleur de 0,01 dans le sens du vert (Δuv) provenant d'un corps noir qui a une température de couleur de 7 000K est induite comme ayant une température de couleur corrélée de 7 000K + 0,01 (unité uv).

Un instrument compact, léger et autonome avec un angle de mesure de pour des mesures sans contact de grande précision de la luminance lumineuse et de la chromaticité des sources de lumière et des objets réfléchissants.

Affichage extremement lisible

Image du viseur

Affichage externe

Mesures à distance de sujets

Le système optique SLR (visée reflex mono-objectif) et le système d'élimination des lumières parasites offrent des mesures précises à distance de sujets, avec pratiquement aucune influence provenant de la lumière extérieure à la zone de mesure.

Mesures de petits sujets

Un angle de mesure de permet des mesures de sujets aussi petits que 14,4 mm (à une distance du sujet de 1014mm ); en utilisant les lentilles macro, des sujets aussi petits que 1,3 mm peuvent être mesurés.

Le calibrage sur une référence sélectionnée par un utilisateur est également possible

Les unités de luminance lumineuse cd/m² ou fL peuvent être sélectionnées

Mesures de sources lumineuses

• Luminance lumineuse et chromaticité de petites sources de lumière, comme des DEL, des lampes miniatures au néon, etc.
• Luminance lumineuse et chromaticité de petites sources de lumière, comme des lampes au tungstène, des lampes fluorescentes, etc.
• Luminance lumineuse et chromatique de signaux de traffic, lumières de guidage aérien, signalétique d'issues de secours, etc.

Mesures de sujets réfléchissants

• Les mesures de couleur sur des objets qui ne peuvent pas être mesurés avec des méthodes avec contact, comme la construction à distance de murs, de surfaces qui viennent d’être peintes, de sujets aux formes compliquées ou de sujets qu’il ne faut pas toucher pour des raisons sanitaires.

Affichage des mesures

• Luminance lumineuse et chromaticité des téléviseurs couleur et des tubes cathodiques
• Mesures de la luminance lumineuse des téléviseurs monochromes et des SRT
• Luminance lumineuse et chromaticité des téléviseurs de projection et des videoprojecteurs.

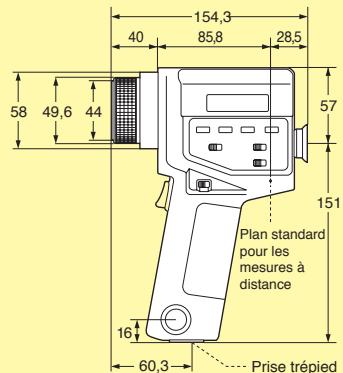

SPECIFICATIONS

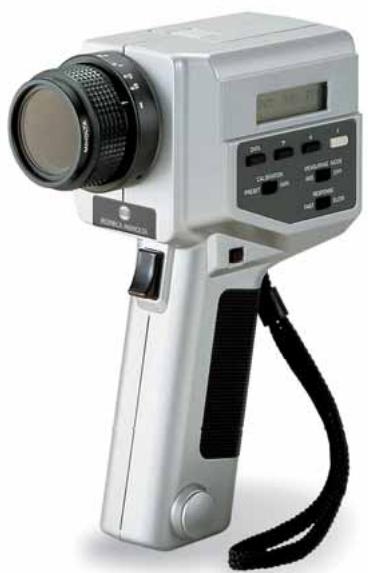

Modèle	Photomètre Chromamètre CS-100A
Type	Photomètre chromamètre à système optique anti-lumière parasite et visée reflex mono-objectif pour mesurer la luminance lumineuse et la chromatité de sources lumineuses et de surfaces
Angle de mesure	1°
Système optique	lentille de 85 mm f/2,8; système de visualisation à visée reflex mono-objectif; facteur de lumière parasite inférieur à 1,5%
Champ de visée	9° avec une indication de zone de mesure de 1°
Distance de focalisation	1 014 mm à l'infini
Récepteurs	3 cellules photoélectriques au silicium pour détecter les composantes chromatiques primaires pour la lumière rouge, la lumière verte et la lumière bleue
Réponse spectrale	Correspond de près aux courbes de l'observateur standard du CIE de 1931 (x̄2λ, ȳλ, et z̄λ)
Temps de réponse	FAST: Durée de l'échantillonnage: 0,1 s, Durée avant l'affichage: 0,8 à 1,0 s; SLOW: Durée de l'échantillonnage: 0,4 s, Durée avant l'affichage: 1,4 à 1,6 s
Unités de luminance lumineuse	cd/m2 ou fL (interchangeable)
Plage de mesure	FAST: 0,01 à 299 000 cd/m2 (0,01 à 87 530 fL); SLOW: 0,01 à 49 900 cd/m2 (0,01 à 14 500 fL)
Justesse	Luminance lumineuse (Y): ±2% de lecture ± chiffreChromaticité (x,y): ±0,004 (Illuminant A mesure à une température ambiente de 18 à 28°C)
Répétabilité	Luminance lumineuse (Y): ±0.2% de lecture ± 1 chiffreChromaticité (x,y):FAST: Y 100 cd/m2 ou plus: ±0,001; 48,1 à 99,9 cd/m2: ±0,002; en dessous de 48,1 cd/m2: plaque de mesure inférieureSLOW: Y 25,0 cd/m2 ou plus: ±0,001; 12,0 à 924,9 cd/m2: ±0,002; en dessous de 12,0 cd/m2: plaque de mesure inférieure(Objet de la mesure : Illuminant A)
Valeur cible	1 ; réglé par la mesure ou par une saisie numérique
Modes de mesure	Couleur absolue: Yxy, différence de couleur: Δ(Yxy)
Affiche	Exterre: Écran à cristaux liquides; 3 valeurs (Y, x et y) à 3 chiffres chacune avec des indications supplémentairesViseur: Écran à cristaux liquides à 3 chiffres (indiquant la valeur Y de luminance lumineuse) avec DEL rétro-éclairée
Communication des données	RS-232C ; vitesse de transmission : 4800 bps
Contrôle externe	Le processus de mesure peut être commandé par un dispositif externe connecté à un terminal de sortie des donnéesés
Source d'alimentation	Une pile de 9 V ; l'alimentation peut également être fournie via un terminal de sortie des donnéesés
Plage de température/d'humidité de fonctionnement	0 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/d'humidité de stockage	-20 à 55°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Dimensions	79 x 208 x 154 mm
Poids	890 g sans les piles
Accessoires standards	Protège-objectif ; Protection de l'oculaire de visée ; Filtre protecteur, Filtre ND de l'oculaire de visée ; pile de 9 V ; Graphiques de chromaticité ; Malette

Ces spécifications peuvent faire l'objet de changements sans notification.

(Accessoires optionnels)

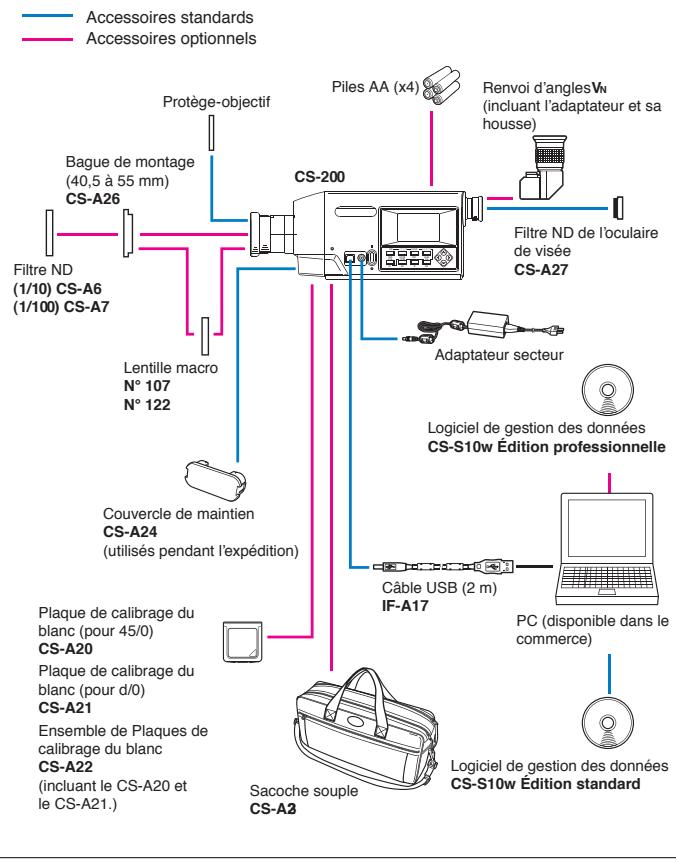

DIAGRAMME DU SYSTEME

Lentilles macro

0000

Renvoi d'angles Vn

Lentilles macro	Zone minimale de mesure
N° 153	Ø8,0 mm
N° 135	Ø5,2 mm
N° 122	Ø3,2 mm
N° 110	Ø1,3 mm

Oculaire de visée à grand champ

Lorsque l'oculaire de visée à grand champ est utilisé, la zone de mesure et l'affichage de la mesure à l'intérieur du viseur peuvent être vus à une distance de 5 cm par rapport à l'oculaire de visée.

Le renvoi d'angles V N permet à la zone de mesure et à l'affichage de la mesure à l'intérieur du viseur de pouvoir être vus à un angle de par rapport au normal de l'oculaire de visée. Le renvoi d'angles V N peut également être focalisé et le grossissement peut être réglé sur 1x ou 2x.

Logiciel de gestion des données CS-S10w, Édition professionnelle (optionnel)

Espace chromatique : Choix du mode : Commandes de l'instrument : Gestion des données : Évaluation des données : Autre

Lv x y, Lv u' v', LvTΔuv, XYZ, longueur d'onde dominante : Mode normal, Mode de couleurs d'objet, Mode de contraste, Mode RVB, Mode RVB & contraste : Mesure moyennée, mesure cadencée : Lecture et sauvégarde des fichiers, Gestion des données dans les dossiers Création, sauvégarde et chargement de modèles (rapport personalisable/presentation pour divers graphiques) Plusieurs affchage de graphes : Réglages de l'observateur /de l'illuminant Affichage statistique pour chaque dossier Réglage bloc detolerance,Mesure multipoint,affichage d'uniformité,affichage de contraste et réglage de latolerance polygonale pour affichage de l'évaluation : Creation de rapport mis en forme à l'écran de manièrepersonnalisée

Configuration du système

Système d'Exploitation	Windows®2000 Professional SP4, Windows®XP Professional SP2, Windows®XP Professional x 64 Edition
Proesseur	Pentium®III équivalent à 600 MHz ou plus puissant (recommendé)
Mémoire	128 Mo minimum (256 Mo ou plus sont recommends)
Disque dur	60 Mo d'espace ou plus requis pour l'installation
Affichage	1024 x 768, 256 couleurs ou plus
Autre	Lecteur de CD-ROM, port USB

• Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
• Pentium* est une marque déposée de Intel Corporation aux États-Unis et dans d'autres pays.

Unités: mm

DIMENSIONS

Facilité et simplicité d'utilisation équivalentes à celle des appareils de mesure de composantes trichromatiques

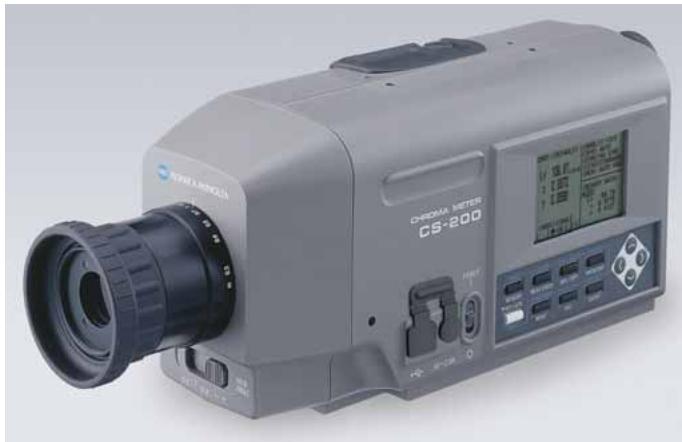

Le CS-200 est un nouveau type de photomètre chromamètre qui atteint une grande précision tout en maintenant le fonctionnement simple d'un appareil de type tristimulus. Trois angles de mesure sélectionnables de 1°, 0,2°, et de 0,1° facilitent la mesure d'objets grands et très petits dans une large plage de mesure de luminance lumineuse de 0,01 cd/m² à 20 000 000 cd/m² (avec un angle de mesure 0,1°).

Le CS-200 peut être utilisés pour la mesure de la luminance lumineuse et de la chromaticité de divers apparéils optiques, comme les écrans à cristaux liquides, des écrans plasma, EL organique et écran à émission par effet de champ, ainsi que des sources de lumière, telles que les DEL et les lampes.

Nouveau mode automatique

Le nouveau mode automatique ajuste la vitesse d'acquisition de la mesure en fonction de la luminance lumineuse du sujet de mesure. La mesure est possible à partir d'une faible luminance lumineuse de 0,01 cd/m² jusqu'à une luminance lumineuse élevée de 20 000 000 cd/m² (avec un angle de mesure de 0,1). L'utilisation de la méthode d'ajustement spectral et d'un circuit analogique précis permettent d'obtenir des mesures stables même en cas de luminance faible.

Angle de mesure sélectionnable

Portable, léger et maniable, il permet un fonctionnement en toute circonstance. L'autonomie du CS-200 est assurée par des piles AA (fonction d'indication d'usure des piles) ou un adaptateur secteur spécial. Le contrôle du sujet à mesurer est assuré par la sélection de l'angle de mesure en fonction de l'application (1, 0,2 et 0,1). Le miroir de l'ouverture élimine le mauvais alignement entre la cible du viseur et le point de mesure en cours (parallaxe), pour garantir un ciblage précis.

Fonctions supplémentaires

Les mesures peuvent être synchronisées avec le dispositif d'affichage grâce à une saisie numérique de la fréquence. Vitesse de mesure sélectionnable (AUTO, LTD. AUTO, MANU, superFAST, FAST, SLOW et superSLOW) Large écran à cristaux liquides avec rétroéclairage Communication USB 1.1 Stockage de données : 101 valeurs mesurées (possibilité d'attribuer un identifiant à 9 lettres) et 20 valeurs de référence Calibrage par l'utilisateur : 20 canaux

Méthode d'ajustement spectral pour une mesure précise de la luminance lumineuse & de la chromaticité.

La méthode d'ajustement spectral nouvellement développée par KONICA MINOLTA fournit des composantes trichromatiques (XYZ = rouge, vert, bleu) avec une justesse significativement plus élevée que celle des colorimètres tristimulus conventionnels. Ceci est effectué en utilisant le résultat des 40 capteurs pour calculer la réponse spectrale correspondante à la sensibilité de l'œil humain (fonctions de correspondance des couleurs du CIE de 1931).

Le CS-200 utilise 40 capteurs dont la sensibilité couvre la région visible et multiple le résultat de chaque capteur par les coefficients appropriés. Ceci ajuste la réponse spectrale de l'instrument au plus près des fonctions de correspondance des couleurs du CIE de 1931. - En plus de l'observateur standard, l'observateur standard (pour la mesure des couleurs des objets) peut également être sélectionné, ce qui est impossible avec les colorimètres tristimulus conventionnels.

Fonctions de correspondance des couleurs du CIE de 1931 et réponse spectrale d'un colorimètre tristimulus conventionnel

Fonctions de correspondance des couleurs du CIE de 1931 et réponse spectrale d'un colorimètre du CS-200

1° Ouverture

Pour la mesure de zones de taille générale, telles que des afficheurs moyens et larges

Écrans à cristaux liquides, écrans plasma ou EL. Écrans à cristaux liquides de téléphones portables ou de caméras numériques. Sources lumineuses, telles que des lampes ou des rétroéclairages de tubes fluorescentes. Radar ou tout autre panneau d'instruments dans les cockpits d'avion. Les grands écrans d'extérieur.

0,2° Ouverture

Pour la mesure de petites surfaces telles que des DEL

Sous-affichages de téléphones portables Équipement audio de voitures Tableaux de bord d'automobiles

0,1° Ouverture

Pour la mesure de très petites surfaces ou provenant d'une source lumineuse distante

Pixels d'un écran plasma ou d'un écran à cristaux liquides Tube à cathode froide Lampes d'automobile Lumières de signalisation

(Unité: mm)

Distance de mesure et zone de mesure

	Zone minimale de mesure o			Zone maximale de mesure o			Distance minimale de mesure			Distance maximale de mesure			Zone de mesure à 500 mm			Zone de mesure à 1000 mm
(Angle de mesure)	1°	0,2°	0,1°	1°	0,2°	0,1°	1°	0,2°	0,1°	1°	0,2°	0,1°	1°	0,2°	0,1°	1°	0,2°	0,1°
Sans Lentille macro	4,7	1,0	0,5	∞	∞	∞	296			∞			φ8,5	φ1,7	φ0,9	φ17,7	φ3,6	φ1,8
Lentille macro n° 122	22	0,5	0,3	4,6	1,0	0,5	128			240			—	—	—	—	—	—
Lentille macro n° 107	0,8	0,2	0,1	1,1	0,3	0,2	43			52			—	—	—	—	—	—

• La distance indiquée est comptée depuis le bord avant de la monture métallique de l'objet ou du cercle de la lentille macro.

Dans les services de r&d et de design

Aucun travail de calibrage nécessaire pour déterminer la valeur de chaque source lumineuse en utilisant un spectroradiomètre de référence. En particulier pour des écrans à cristaux liquides ou des EL organiques, le calibrage par l'utilisateur pour le panneau de référence par un spectroradiomètre peut être éliminé *1.

*1 Si une plus grande précision est requise, le calibrage par l'utilisateur pourra être utilisé.

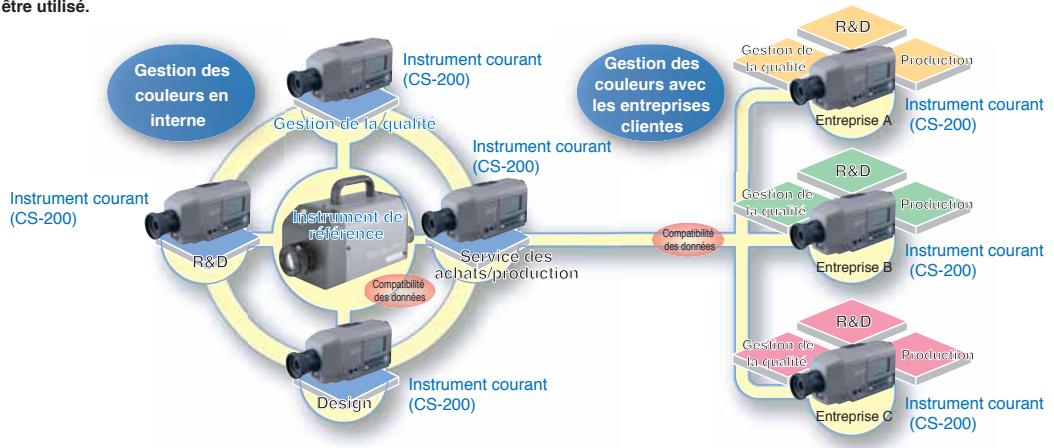

Dans les services de gestion de la qualité et contrôle d'entrée

Comme les erreurs individuelles sont minimisées par rapport à un colorimètre tristimulus conventionnel, l'inspection des divers dispositifs, comme des panneaux, ne requiert pas de correction

Spécifications du CS-200

Éléments	CS-200
Plage de mesure	0,01 à 200 00 cd/m2(angle de mesure de 1°)0,01 à 5 000 000 cd/m2(angle de mesure de 0,2°)0,01 à 20 000 000 cd/m2(angle de mesure de 0,1°)
Justesse (Angle de mesure de 1°)*1(Témpérature: 23°C ±2°C, Humidité relative: 65% max.)	150 cd/m2(pour l'Illuminant A)Lv±2%±1 chiffrexy±0,0020,01 à 0,5 cd/m2(pour l'Illuminant A)Lv±0,02 cd/m2±1 chiffre---0,5 à 1 cd/m2(pour l'Illuminant A)Lv±0,02 cd/m2±1 chiffrexy±0,0071 à 10 cd/m2(pour l'Illuminant A)Lv±2%±1 chiffrexy±0,00410 à 200 000 cd/m2(pour l'Illuminant A)Lv±2%±1 chiffrexy±0,0035000 cd/m2(pour l'Illuminant A)filtres de couleurs (R, V, B)xy±0,006
Répétabilité (Angle de mesure de 1°)*2	0,01 à 1 cd/m2(pour l'Illuminant A)Lv 0,01 cd/m2+1 chiffre---σ/AUTO)1 à 2 cd/m2(pour l'Illuminant A)Lv 0,5%+1 chiffre xy 0,002σ/AUTO)2 à 4 cd/m2(pour l'Illuminant A)Lv 0,5%+1 chiffre xy 0,001σ/AUTO)4 à 8 cd/m2(pour l'Illuminant A)Lv 0,5%+1 chiffre xy 0,0005σ/AUTO)8 à 200 000 cd/m2(pour l'Illuminant A)Lv 0,1%+1 chiffre xy 0,0004σ/AUTO)
Durée de la mesure	AUTO (Réglé automatiquement entre environ 1 s et 60 s)LTD.AUTO (Réglé automatiquement entre environ 1 s et 3 s)Super-FAST (environ 0,5 s/mesure) FAST (environ 1 s/mesure)SLOW (environ 3 s/mesure) Super-SLOW (environ 12 s/mesure)
Méthode de mesure	Méthode spectrale, réseau holographique coupé à une matrice de photodiodes
Angle de mesure	1°, 0,2°, 0,1°(interchangeables)
Zone minimale de mesure	0,5 mm0,1 mm (lentille macro)
Distance minimale de mesure	296 mm(distance depuis le bord avant de la monture métallique de l'objet)
Observateur	2/10 degrés
Espace chromatique	Lv x y, Lv u'lv', Lv TΔuv, XYZ, longueur d'onde dominante
Plage de réglage de la synchronisation de la mesure	Fréquence de la synchronisation verticale: 40,00 à 200,00 Hz
Interface	USB 1.1
Source d'alimentation	Adaptateur secteur ou 4 piles AA
Autonomie des piles	Environ 3 heures(measure continue / Mode FAST /piles alcalines de la taille AA)
Taille	95 mm (L) x 127 mm (H) x 334 mm (I)
Poids	1,8 kg (sans les piles)
Plage de température/d'humidité de fonctionnement	0 à 40°C, humidité relative de 85% ou moins (à 35°C) sans condensation
Plage de température/d'humidité de stockage	0 à 45°C, humidité relative de 85% ou moins (à 35°C) sans condensation

1 23^ ± 2^ Lv = 0,01 à 10 cd/m², SLOW, moyenne de 30 mesures Lv = 10 cd/m² et supérieur, SLOW, moyenne de 10 mesures 2 À un angle de mesure de 0,2°, la quantité de lumière reçue est approximativement 1/25 de celle pour l'angle de mesure de 1°. Par conséquent, la répétabilité devient la même que celle pour un angle de mesure de avec une luminance 25 fois plus faible. À un angle de mesure de 0,1°, la quantité de lumière reçue est approximativement 1/100 de celle pour l'angle de mesure de 1°. Par conséquent, la répétabilité devient la même que celle pour un angle de mesure de avec une luminance 100 fois plus faible.

Dimensions externes (unité : mm)

- Ces spécifications peuvent faire l'objet de changements sans notification.

Logiciel de gestion des données cs-s10w, édition standard

(Accessoire standard pour le CS-200)

L'édition standard du CS-S10w permet aux utilisateurs de contrôler le CS-200 avec un PC pour afficher la liste des données mesurées ou pour transférer les données vers un logiciel tableau.

Affichage de la liste

Intervalle de mesure et mesure moyennée

Espace chromatique : Lv x y, Lv u'v', LvTΔuv, XYZ,longueur d'onde dominanteChoix du mode : Mode normalMode de couleurs d'objet

mandes de l'instrument : Mesure moyenneeMesure cadencéeCalibrage par l'utilisateur

Gestion des données : Lecture et enregistrement defichiersGestion des données dans les dosssiers

valuation des données : Réglages de l'observateur /de l'illuminantAffichage statistique pour chaque dossierRéglage du bloc de tolération

Logiciel de gestion des données cs-s10w, édition professionnelle

(Accessoire optionnel)

En plus des fonctions de l’édition standard, le logiciel CS-S10w professionnel optionnel vous permet d’effectuer diverses gestion de données, des analyses et des fonctions d’évaluation pour la R&D ou pour le contrôle de la qualité.

Modèle montrant les diagrammes de chromaticité de xy et de u'v'

Affichage du graphique tendance

Choix du mode : Mode contraste

Mode RVB

Mode RVB & contraste

Gestion des données : Création, sauvegarde et

chargement de modèles (rapport

personnalisable/présentation

pour divers graphiques)

Plusieurs affichages de graphes

Mesure multipoints

Évaluation de l'acceptation/du rejet en utilisant une tolérance polygonale sur un diagramme de chromaticité

Évaluation des données : mesure multipoints, affiche

d'uniformité, affichage de

contraste et réglage de la

tolérance polygonale pour

affichage de l'évaluation

Autre : Création de rapport mis en

forme à l'écran de manière

personnalisée

Uniformité

Configuration du système (commune aux éditions standard et professionnelle)

Système d'Exploitation	Windows®2000 Professional SP4, WindowsXP Professional SP2, Windows-XP Professional x 64 Edition
Proesseur	Pentium®III équivalent à 600 MHz ou plus puissant (recommendé)
Mémoire	128 Mo minimum (256 Mo ou plus sont recommends)
Disque dur	60 Mo d'espace ou plus requis pour l'installation
Affichage	1024 x 768, 256 couleurs ou plus
Autre	Lecteur de CD-ROM, port USB

• Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Pentium est une marque déposée de Intel Corporation aux États-Unis et dans d'autres pays.

Sécurité

Pour assurer le bon fonctionnement de l'appareil et pour votre sécurité, lisez attentivement le mode d'emploi avant d'utiliser l'instrument.

• Branchez toujours l'instrument sur la tension d'alimentation spécifique. Un branchement peut créer un risque d'incendie ou de choc électrique.
• Utilisez toujours le type de piles indiqué. L'utilisation de piles incompatibles peut créer un risque d'incendie ou de choc électrique.
