CM-600D - Spectrophotomètre KONICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Spectrophotomètre portable
Marque	Konica Minolta
Modèle	CM-600D
Dimensions (L x H x P)	73 x 211.5 x 107 mm
Poids	Environ 550 g (sans piles ni étalon blanc)
Alimentation	4 piles alcalines AA, 4 piles rechargeables NiMH ou adaptateur secteur
Autonomie	Environ 2000 mesures avec piles alcalines ou rechargeables (intervalle de 10 s)
Écran	Écran TFT couleur LCD 6 cm (2,36 pouces)
Communication	Bluetooth classe 1 (portée jusqu'à 100 m) et USB 1.1
Gamme spectrale	400 nm à 700 nm
Résolution spectrale	10 nm
Géométrie de mesure	Éclairage diffus, angle de visée 8°, réflexion spéculaire incluse (SCI) et exclue (SCE) simultanées
Zone de mesure	MAV : Ø8 mm (éclairage Ø11 mm)
Répétabilité	Écart-type spectral < 0,1 % ; chromaticité ΔE*ab < 0,04
Accord inter-instrument	ΔE*ab < 0,2 (MAV/SCI, céramiques BCRA II)
Capacité mémoire	4000 échantillons et 1000 références
Fonctions d'affichage	Valeurs spectrales, courbe, colorimétriques, écarts, vignettes couleur, tendance
Espaces colorimétriques	L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell
Indices	MI, WI, YI, ISO Brightness, brillance 8°
Illuminants	A, C, D50, D65, F2, F6, F7, F8, F11, F12 (2 simultanés)
Observateur	2° (CIE 1931) ou 10° (CIE 1964)
Température d'utilisation	5 à 40°C, humidité < 80 % sans condensation
Température de stockage	0 à 45°C, humidité < 80 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Précautions de sécurité	Utiliser uniquement les alimentations spécifiées pour éviter risque d'incendie ou d'électrocution
Pièces détachées	Masque de mesure MAV (Ø8 mm) ; étalon blanc de calibration

FOIRE AUX QUESTIONS - CM-600D KONICA

Comment calibrer le CM-600D ?

Utilisez l'étalon blanc fourni. Placez-le sur la tête de mesure et lancez la calibration automatique depuis le menu. Consultez la notice pour les détails.

Quelle est la différence entre le CM-600D et le CM-700D ?

Le CM-700D dispose de deux ouvertures interchangeables (Ø8 mm et Ø3 mm) tandis que le CM-600D a une seule ouverture fixe Ø8 mm. Le CM-700D est plus polyvalent pour les petites surfaces.

Comment connecter le spectrophotomètre en Bluetooth ?

Activez le Bluetooth sur l'appareil et sur votre PC/tablette. Utilisez le logiciel fourni pour appairer les appareils. La portée peut atteindre 100 m en champ libre.

Quel type de piles utiliser ?

Des piles alcalines AA ou des accumulateurs NiMH AA (rechargeables) sont recommandés. L'autonomie est d'environ 2000 mesures.

Le CM-600D peut-il mesurer des surfaces brillantes ?

Oui, grâce à la double géométrie SCI/SCE, vous pouvez mesurer avec la réflexion spéculaire incluse (SCI) pour la couleur totale ou exclue (SCE) pour éliminer le brillant.

Quelle est la zone de mesure exacte ?

La zone de mesure est de Ø8 mm (MAV) avec une zone d'éclairage de Ø11 mm. Pour des échantillons plus petits, le CM-700D est nécessaire.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants ou produits chimiques. Protégez la fenêtre de mesure des rayures.

Quels logiciels sont compatibles ?

Le CM-600D est compatible avec le logiciel SpectraMagic NX de Konica Minolta. Il peut également être utilisé avec des applications tierces via les données spectrales exportées.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Stockez-le dans un endroit sec à température entre 0 et 45°C, sans condensation. Retirez les piles si vous ne l'utilisez pas pendant longtemps.

Que faire en cas d'erreur ou de dysfonctionnement ?

Consultez la notice pour les codes d'erreur. Redémarrez l'appareil. Si le problème persiste, contactez votre représentant Konica Minolta Sensing.

MODE D'EMPLOI CM-600D KONICA

Une Nouvelle Génération de Spectrocolorimètres

Combinant Liaison Sans Fil et Écran Couleur LCD

Une génération de spectrocolorimètres compacts et légers intégrant de nouvelles technologies pour un parfait traitement des informations!

Le contrôle qualité objectif de la couleur à l'aide d'un instrument a prouvé sa fiabilité. Il propose des technologies pour tous les produits pour lesquels la couleur est un critère essentiel d'appréciation de la qualité comme la peinture, les matières plastiques, l'automobile, l'électroménager, la céramique, le textile, les cosmétiques et bien d'autres industries. De plus, les relations entre les différents acteurs du marché – producteurs, assembleurs, acheteurs – rendent nécessaire et essentielle la communication précise de la couleur dans un monde de plus en plus coloré.

La nouvelle génération de spectrocolorimétres portables Konica Minolta procure une simplicité d'utilisation sans précédent et une parfaite gestion de l'information par intégration de nouvelles technologies, par une ergonomie idéale et en appliquant notre savoir-faire Konica Minolta légendaire dans le domaine de l'optoélectronique et du traitement du signal. Les modèles CM-700d et CM-600d sont particulièrement indiqués pour la Recherche et Développement et le Contrôle Qualité en apportant une solution extrêmement souple et pratique alliée à de performances.

Mesurer en toute circonstance!

Avec le CM-700d et le CM-600d, vous mesurez où vous voulez tous les types d'échantillons! La forme étudiée de la tête de mesure permet un positionnement précis sur la zone à analyser. Les surfaces concaves deviennent aujourd'hui chiffrables. Avec seulement 550g, les CM-700d et CM-600d sont les instruments de leur classe les plus légers du marché procurant une portabilité extrême lors de mesures sur site. Afin de s'adapter à la taille de l'échantillon à étudier, le modèle CM-700d propose deux ouvertures interchangeables de Ø8 mm et Ø3 mm.

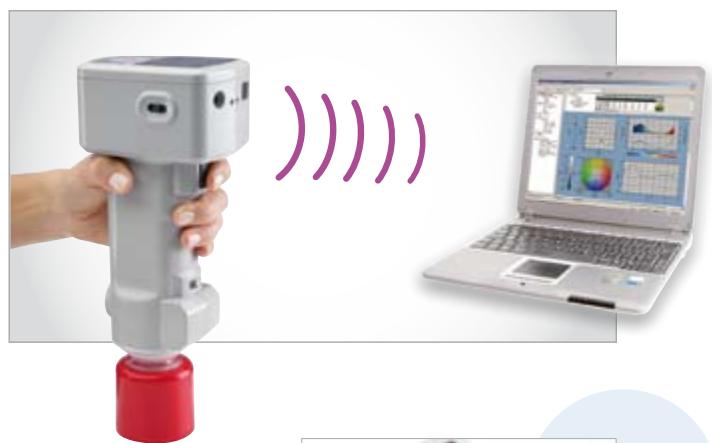

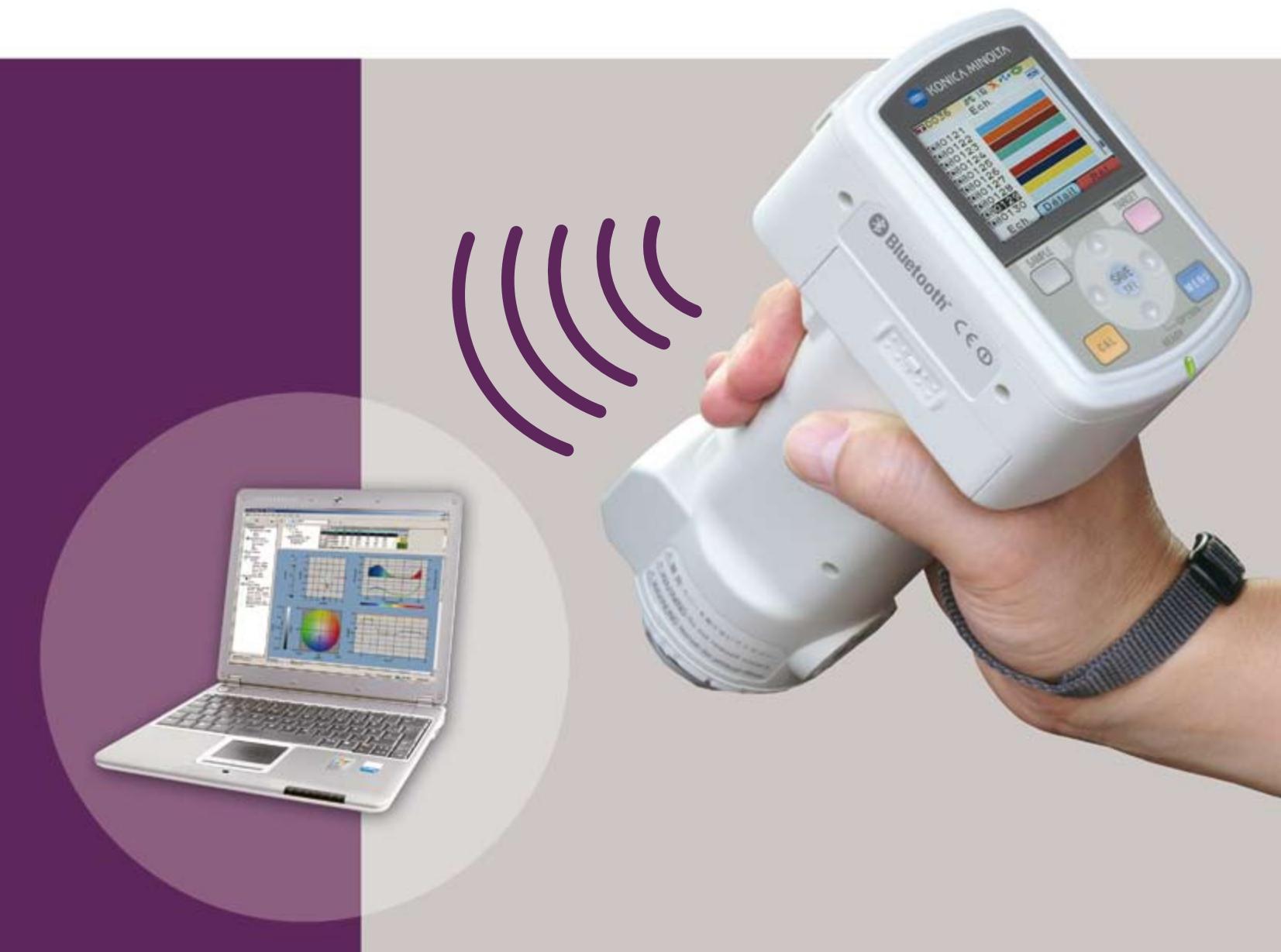

Communicateur sans fil

Les CM-700d et CM-600d sont les premiers instruments de mesure de la couleur à échanger les données sans liaison filaire avec un PC ou une imprimante en utilisant la technologie Bluetooth° classe 1. Cette fonctionnalité apporte une nouvelle dimension en termes de liberté et mobilité aux opérations de mesure de la couleur en production, en supprimant les enchevêtrements de fils et câbles de connexion. La communication Bluetooth° de ces nouveaux appareils permet de dialoguer de manière bidirectionnelle et sans fil jusqu'à une distance de 100 mètres. En mode station, la connexion filaire via un port USB peut aussi être utilisée.

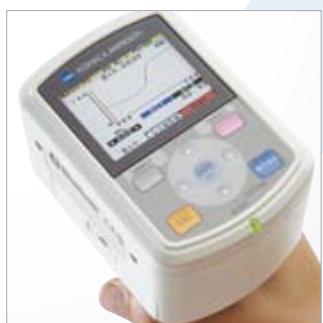

Appréhender la couleur en couleur!

Les CM-700d et CM-600d sont les premiers instruments de mesure de la couleur à intégrer un écran couleur LCD, améliorant grandement la lecture et la perception des informations. Le contraste élevé de l'écran TFT de 6 cm (2.36 pouces) permet d'afficher les données colorimétriques et les graphiques avec finesse et détail. L'affichage de vignettes simulant la couleur pour exprimer les écarts ou la métamération est aussi possible afin d'obtenir rapidement une indication visuelle.

Très simple d'utilisation!

Les CM-700d et CM-600d définissent aujourd'hui de nouveaux standards de simplicité d'utilisation et d'intuitivité.

Cinq boutons dédiés aux opérations principales et des menus affichés en 6 langues procurant une simplicité de navigation à travers les fonctions. La capacité de mémorisation offre la possibilité aux opérateurs de stocker jusqu'à 1000 références et 4000 échantillons. La fonction Récurrence Automatique apporte une solution de recherche automatique de la référence la plus proche de l'échantillon.

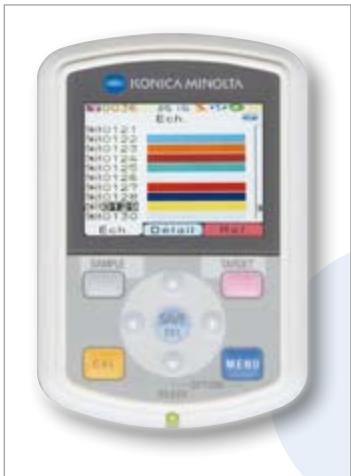

Écran couleur LCD haute lisibilité!

De nombreuses informations sont affichées pour une meilleure compréhension. Les teintes mesurées sont représentées sous forme de vignettes colorées sur l'écran LCD, une fonctionnalité très pratique pour juger du degré d'écart de couleur ou pour simplement rechercher une teinte.

Courbe spectrale

Vignette colorée

Graphique d'écart de couleur

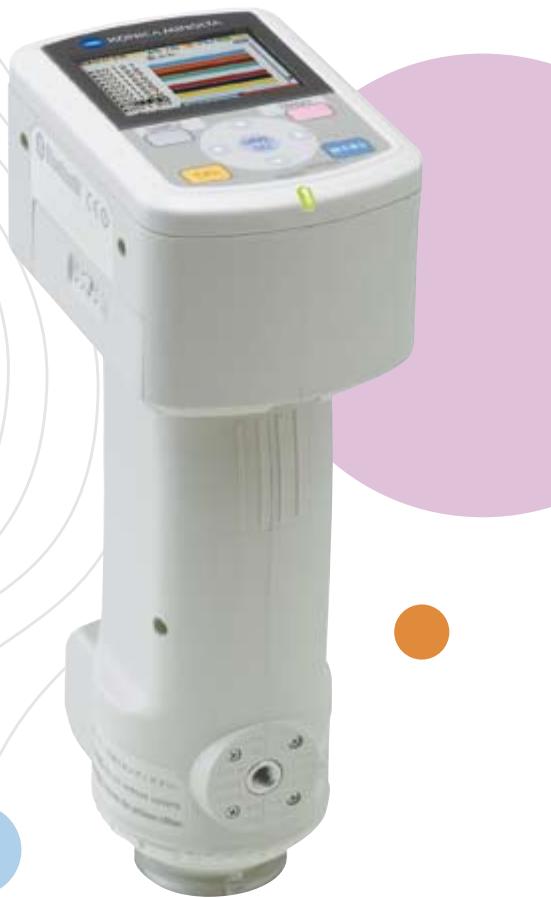

Au-delà de vos exigences!

En plus de toutes ces avancées technologiques, les deux modèles apportent une liste de caractéristiques et de fonctions que vous êtes en droit d'exiger de la part du leader et pionnier de l'instrumentation portable de mesure de la couleur:

1. Géométrie à sphère d'intégration avec analyses Réflexion Spéculaire Incluse et Exclue simultanées (di: 8° et de: 8°)
2. Illumination puissante par flash à arc xénon pour un maximum de précision même sur les teintes sombres et saturées
3. Un degré d'accord inter instrument et inter modèle élevé, essentiel pour une communication couleur globale
4. Lechiox parmi 3 types d'alimentations électriques : piles sèches (AA), batteries rechargeables (AA) ou adaptateur secteur pour un maximum de souplesse
5. Mise en veille automatique pour prolonger l'autonomie du système

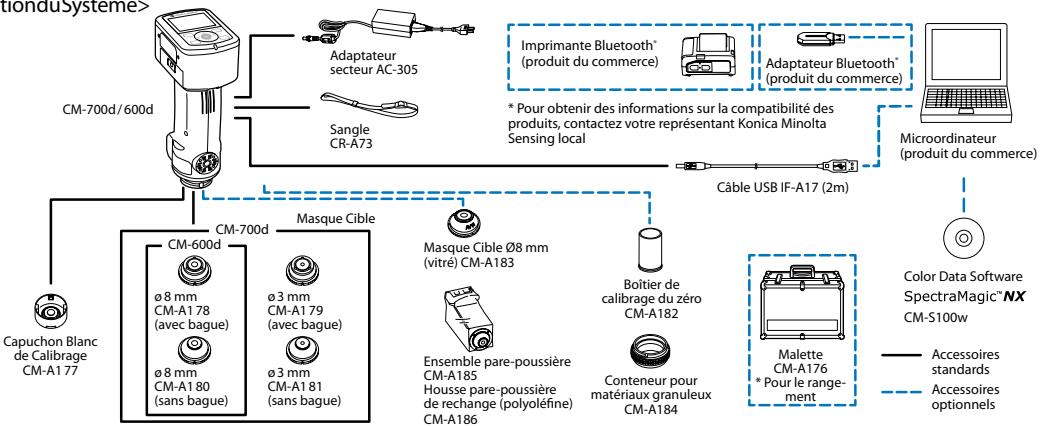

Spécifications principales

Modèle	CM-700d	CM-600d
Système déclairage/observation	Eclairage diffus, angle de visée à 8°, réflexion spéculaire incluse SCI (di:8°), réflexion spéculaire exclue SCE (de:8°) ou simultanée automatique SCI/SCE (conforme aux recommendations et normes CIE No.15, ISO 7724/1, DIN5033 partie 7,ASTME 1164,et JIS Z 8722)
Taille de la sphère d'intégration	ø 40 mm
Détecteur	Double barrette de photodiodes au silicium (2 x 36 éléments)
Séparation spectrale	Réseau de diffraction
Gamme spectrale	400 nm à 700 nm
Résolution spectrale	10 nm
Mi-largeur de bande	Env. . 10 nm
Gamme photométrique	0 à 175%. Résolution d'affichage: 0.01%
Source lumineuse	Lampe au xénon pulsed (avec filtre UV)
Temps de mesure	Env. 1 seconde
Intervalle minimum entre les mesures	Env. 2 secondes (en mode SCI ou SCE)
Autonomie	Avec piles alcalines sèches: environ 2000 mesures. Avec batteries rechargeables Nickel-Métal (2300mAh): environ 2000 mesures.* Mesures effectuées à intervalles de 10 secondes en SCI ou SCE à 23°C.
Zone de mesure/éclairage	MAV: Ø8 mm/Ø11 mm SAV: Ø3 mm/Ø6 mm* Interchangeable par remplacement du masque et sélection du positionnement de la lentille	MAV: Ø8 mm/Ø11 mm
Répétabilité	Réfluctance spectrale: écart-type inférieur à 0.1%. Chromaticité: écart-type inférieur à △E*ab 0.04* Àprous avoir calibré l'appareil, 30 mesures de la céramique blanche à intervalles de 10 secondes
Accord inter instrument	△E*ab inférieur à 0.2 (MAV/SCI)* Détermination à l'aide de 12 céramiques de couleur BCRA Série II et comparaison avec des valeurs mesurées avec l'instrument étalon, à 23°C
Nombre d'analyses lors de mesures moyennées	1 à 10 (Moyennege automatique), 1 à 30 (Moyennege manuel)
Afficheur	Ecran TFT couleur LCD, 6cm (2.36 pouces)
Interface	USB1.1; Bluetooth* standard version 1.2*
Observateur	2° (CIE 1931) ou 10° (CIE 1964)
Illuminant	A, C, D50', D65', F2, F6, F7, F8, F11, F12 (Evaluation possible sous 2 illuminants simultanément)
Données affichées	Valeurs spectrales, courbe spectrale; valeurs colorimétriques; écarts colorimétriques; graphique d'écarts; message d'acceptation/rejet; vignette pseudo couleur; message de tendance colorée
Espaces colorimétriques	L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, et expression des écarts dans ces espaces, Munsell
Données colorimétriques	MI, WI(ASTM E313-73/E313-96), YI(ASTM E313-73/ASTM D1925), ISO Brightness (blancheur ISO), brilliance à 8°
Unités colorimétriques	△E*ab (CIE1976), △E*94 (CIE1994), △E00 (CIE 2000), CMC (I:c)
Capacité de mémorisation	4000 échantillons, 1000 références
Tolerances pour évaluation	Les tolérances sont applicables aux données d'écarts colorimétriques, écarts globaux, et aux indices
Alimentation	Adaptateur secteur; 4 piles alcalines sèches AA; 4 batteries rechargeables Nickel-Métal
Dimensions (L x H x P)	73 x 211.5 x 107 mm
Poids	Environ 550 g (sans étalon blanc ni piles)
Conditions d'utilisation	5 à 40°C; moins de 80% d'humidité relative sans condensation
Conditions de stockage	0 à 45°C; moins de 80% d'humidité relative sans condensation

Precautions de securite

Afin d'utiliser correctement et en toute sécurité cet appareil, lisez attentivement son manuel d'utilisation. N'utilisez jamais d'autres sources d'alimentation que celles indiquées car un risque d'incendie ou d'électrocution peut être provoqué.

Les caractéristiques et illustrations sont sujettes à modification sans préavis.

Pour toute question relative aux spécifications, contactez votre représentant KONICA MINOLTA SENSING local.
