CM-2500C - Spectrophotomètre KONICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Colorimètre portable
Caractéristiques techniques principales	Mesure de couleur dans l'espace colorimétrique CIE L*a*b*, CIE XYZ, CIE L*C*h
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	210 mm x 90 mm x 60 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec divers logiciels de gestion de couleur
Type de batterie	Batterie lithium-ion
Tension	3,7 V
Puissance	Consommation faible en mode veille
Fonctions principales	Mesure de couleur, analyse spectrale, stockage de données
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Utiliser conformément aux instructions du fabricant, éviter les chocs
Informations générales	Idéal pour les professionnels de l'impression, de la peinture et du textile

FOIRE AUX QUESTIONS - CM-2500C KONICA

Comment calibrer le KONICA CM-2500C ?

Pour calibrer le KONICA CM-2500C, accédez au menu de calibration dans les paramètres de l'appareil. Suivez les instructions à l'écran pour effectuer la calibration en utilisant les références de couleur appropriées.

Que faire si l'écran reste noir ?

Si l'écran du KONICA CM-2500C reste noir, vérifiez que l'appareil est correctement alimenté et que la batterie est chargée. Essayez de redémarrer l'appareil. Si le problème persiste, contactez le support technique.

Comment résoudre les problèmes de connexion USB ?

Pour résoudre les problèmes de connexion USB, assurez-vous que le câble est correctement connecté et en bon état. Testez le port USB sur un autre appareil. Si le problème persiste, essayez de réinstaller les pilotes sur votre ordinateur.

Les mesures de couleur semblent incorrectes, que faire ?

Si les mesures de couleur semblent incorrectes, vérifiez que l'appareil est correctement calibré et que le mode de mesure est approprié pour le type de surface que vous évaluez. Répétez la mesure et comparez les résultats.

Comment mettre à jour le firmware du KONICA CM-2500C ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de KONICA. Suivez les instructions fournies pour transférer le fichier sur l'appareil et procéder à la mise à jour.

Que faire si l'appareil ne s'allume pas ?

Si l'appareil ne s'allume pas, vérifiez la batterie pour vous assurer qu'elle est chargée. Essayez de brancher l'appareil à une source d'alimentation. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment nettoyer la lentille du KONICA CM-2500C ?

Pour nettoyer la lentille, utilisez un chiffon doux et non pelucheux. Évitez d'utiliser des produits chimiques agressifs. Essuyez doucement la lentille pour enlever la poussière ou les traces.

Y a-t-il un moyen de restaurer les paramètres d'usine ?

Oui, pour restaurer les paramètres d'usine, accédez au menu des paramètres, puis sélectionnez 'Restaurer les paramètres d'usine'. Confirmez votre choix et attendez que l'appareil redémarre.

MODE D'EMPLOI CM-2500C KONICA

Une innovation dans l'optique 45^:0^ avec une précision et une stabilité sans précédent

• Une innovation dans l'optique à géométrie 45^:0^
• Le plus léger, le plus compact et le plus robuste des appareils de sa classe
• Gamme de longueurs d'onde 360 à 740 nm, résolution 10 nm
• Mise en fonction d'une seule main avec la "Roue de navigation"
• Libre Choix de la source d'alimentation: adaptateur secteur ou piles AA

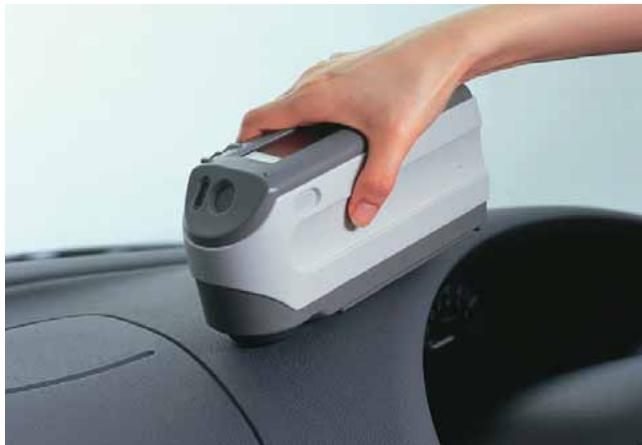

Compact, léger, le spectrocolorimètre portable 45^:0^ offre une stabilité de mesure exceptionnelle

Le CM-2500c est un modèle 45^:0^ qui utilise la même justesse, précision et répétabilité que les appareils CM-2600d et CM-2500d à sphère d'intégration de Konica Minolta. Le CM-2500c est le mieux adapté pour le mesurage de couleur des échantillons tels que les pièces intérieures d'une automobile, le prélaquage, les plastiques, la peinture, le conditionnement et les matières premières. La géométrie de mesure 45^:0^ permet une corrélation étroite avec la perception visuelle des objets. Le système optique innovant assure une illumination annulaire parfaite pour une meilleure répétabilité et une meilleure stabilité.

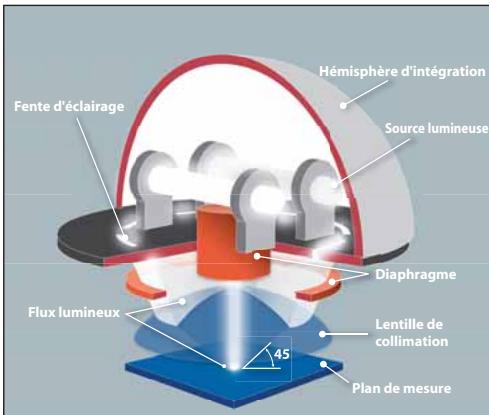

Le système optique innovant...

La conception de l'optique du CM-2500 assure une reproductibilité et une stabilité maximales des mesurages au cours d'une utilisation effective. Elle minimise également les fluctuations de données au cours d'un mesurage répété de couleurs et améliore la précision des données de sortie.

L'hémisphere d'intégration associé à la fente d'éclairage produit un anneau complet de lumière, réalisant ainsi une illumination beaucoup plus uniforme des pièces à mesurer, améliorant la géométrie 45^:0^ comparée aux systèmes conventionnels.

La lentille additionnelle de collimation procure un faisceau de lumière parfaitement parallèle pour une meilleure uniformité de toute la zone.

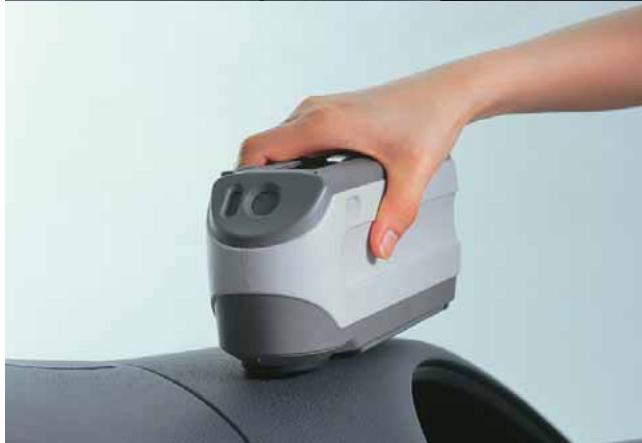

La grande surface en contact offre une intime et stable jonction assurant la prise de mesure facile de pièces incurvées comme celles de l'industrie automobile ou d'échantillons souples.

Les spectrocolorimétres 45^:0^ traditionnels sont sujets aux fluctuations dans les valeurs mesurées pour des échantillons représentant des surfaces grainées et corrodées. Le CM-2500c réalise des mesures plus stables grâce à l'adoption d'un système optique innovant.

Une prise en main parfaite

• Une plus grande uniformité dans la distribution de l'illumination (moins d'irrégularité d'intensité dans la zone d'illumination)
• Une zone d'illumination formant un cercle parfait (et non une ellipse)
• Une illumination en forme d'anneau (ne dépendant pas de la direction)
• Une reproductibilité des mesures améliorée
• Moins d'influence due aux changements dans la position de mesurage, la rotation de l'instrument, la position de l'échantillon ou l'angle de l'échantillon

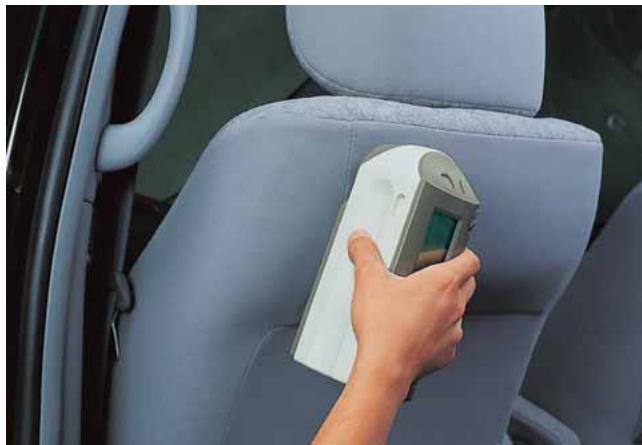

Ne pesant que 670 g (sans les piles) et par sa conception ergonomique, le CM-2500c convient parfaitement pour n'importe quelle application dans un laboratoire, dans une usine ou sur le terrain. Le mesurage horizontal et le mesurage vertical sont tous deux également aisés et sans fatigue. La dimension compacte et l'ouverture de mesure facile à aligner vous permettent de mesurer des échantillons de n'importe quelle forme ou dimension.

Le cm-2500c: de multiples talents pour des tâches spéciales

L'hémisphere d'intégration et la fente d'illumination créent une source lumineuse en forme d'anneau, réalisant une illumination plus uniforme, et ainsi une géométrie 45^:0^ plus idéale que dans les systèmes conventionnels.

Le CM-2500c possède toutes les caractéristiques matérielles et logicielles pour couvrir une large gamme d'applications dans lesquelles la géométrie 45^:0^ est soit reconnue soit spécifiée pour les applications telles que les pièces intérieures d'automobile en plastique et en textile, les peintures solides (VDA 1), le prélauquage (ECCA 2), les vêtements luminescents (EN-471 3), l'impression et le conditionnement (TAPPI 1524 4), l'argile et le carbonate de calcium (TAPPI 646 4) ou la signalisation routière (ASTM D4956-4960 5). La géométrie du CM-2250c 45^:0^ est en conformité avec les normes suivantes: CIE No. 15, ISO 7724/1, ASTM E179, DIN 5033 Part 7 et JIS Z 8722.

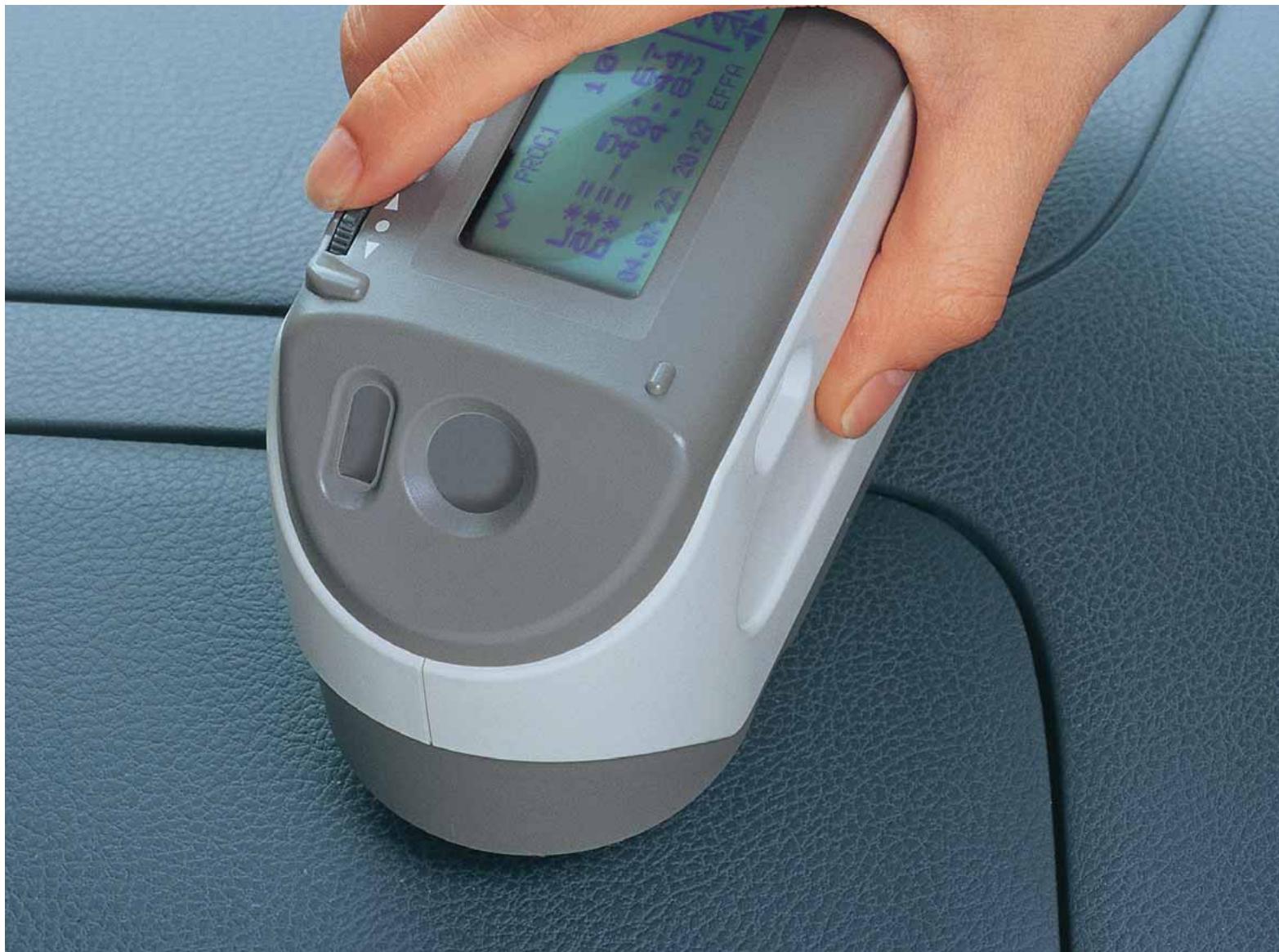

Mise en fonction d'une seule main

Oubliez tout ce que vous avez entendu au sujet de la "mise en fonction facile" de n'importe quel spectrophotomètre jusqu'à maintenant! Le nouveau CM-2500c fixe la norme pour un instrument portable simple et rapide. La "Roue de navigation" exclusive et le bouton de mesure sont situés directement là où votre main est posée. La Roue de navigation vous "guide" à travers toutes les opérations du menu avec une grande capacité -- Servez-vous de la roue comme vous vous servez d'une souris d'ordinateur, pour la déplacer vers l'avant ou vers l'arrêt pour sélectionner et appuyez sur la roue pour cliquer sur la sélection.

Affichage Bon/Refus

Graphe colorimétrique + Affichage des données

Absolu + Affichage de la différence de couleur

Graphe de réflexion spectrale

Un affichage de l'information de couleur compréhensible

Le grand afficheur est votre "Centre d'information". L'affichage des données graphiques ou numériques vous montre les faits concernant vos couleurs d'un seul coup d'œil. Que vous sélectionniez les indications simples Bon/Refuse, les données colorimétriques avec une description de différence de couleur ou le graphe de colorimétrie L^*a^*b^* avec les tolérances rectangulaires, ou elliptiques, ou le graphe de réflexion spectrale - vous êtes aux commandes à tout moment. Le calcul interne contient toutes les équations colorimétriques nécessaires et les sources de lumière standard pour couvrir vos besoins aussi bien que ceux des nombreux indices de l'industrie et des applications spécifiques. Le calcul interne communique en six langues (Anglais, Allemand, Espagnol, Français, Italien, et Japonais) et de cette manière est préparé pour votre réseau international de communications en matière de colorimétrie. Il vous rappelle également lorsque c'est temps de faire un ré-étalonnage en usine pour assurer la traçabilité selon les recommandations de l'ISO 9000.

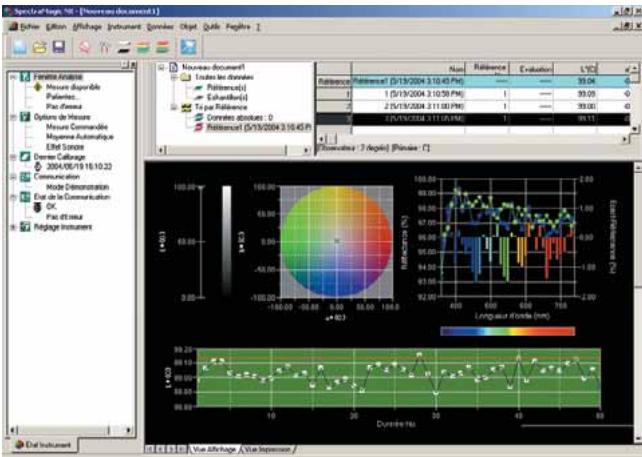

Spectramagic™ NX (optionnel)

En combinaison avec le logiciel de données de couleur SpectraMagic™ NX, le CM-2500c devient un système de contrôle de la qualité et de gestion de la colorimétrie complet. Le logiciel vous permet de configurer la mise en page graphique et numérique selon vos besoins, des évaluations ultra simples Bon/Refus aux analyses les plus complexes avec des graphes de réflexion spectrale, de colorimétrie et de tendance. La fonction Navigation, unique, de SpectraMagic™ NX est une autre disposition utile pour assurer un emploi rapide et aisé. Pour améliorer la communication en matière de colorimétrie avec vos clients et vos fournisseurs, SpectraMagic™ NX vous permet d'insérer des photos numérisées extraites des rapports imprimés – une autre disposition unique.

Specifications

Modèle	Spectrocolorimètre CM-2500c
Système d'illumination/d'observation	Géométrie 45°a:0° (illumination annulaire à 45°, observation à la normale)
Décteur	Barrette de photodiodes au silicium (40 éléments doubles)
Dispositif de séparation spectrale	Réseau de diffraction
Gamme de longueurs d'onde	360 nm à 740 nm
Résolution spectrale	10 nm
Demi-largeur de bande	Environ 10 nm
Gamme photométrique	0 à 175 %, résolution: 0,01%
Source de lumière	2 lampes au xénon à impulsions
Durée de la mesure	Environ 1,5 secondes
Intervalle minimum entre les mesures	4 secondes
Autonomie des piles	Piles alcalines au manganèse: environ 1000 mesures, (à 23C)
Zone de mesure/éclairage	ø 7 mm/ø 11 mm
Répétabilité	Valeur colorimétrique: Déviation standard dans les limites de △E*ab 0,05 (Conditions de mesure: Lorsqu'un étalon de calibrage du blanc est mesuré 30 fois à des intervalles de 10 secondes après le calibrage du blanc)
Accord inter instrument	Dans les limites de △E*ab 0.25 (Moyenne pour 12 céramiques de couleur BCRA Série II comparées aux valeurs mesurées avec le corps principal: à 23C)
Mode de mesure	Mesure simple/moyennage automatique de multiples mesures (mode automatique: 3, 5, 8 fois /mode manuel)
Interface	RS-232C standard
Observateur	2/10 degrès (CIE 1931/2, CIE 1964/10)
Illuminant	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12 (une évaluation simultanée est possible en utilisant deux illuminants)
Données affichées	Valeurs spectrales; courbe spectrale; valeurs colorimétriques; écarts colorimétriques; graphique d'écarts.; résultat BON/REFUSE, EVALUATIONS (sauf dans le mode japonais)
Espaces colorimétrique/données colorimétriques	L*a*b*, L*C*h, CMC(1:1), CMC(2:1), CIE94, Hunter Lab, Yxy, Munsell, XYZ, MI, WI (ASTM E313), WI (CIE), YI (ASTM E313/ASTM D1925), ISO Brightness (ISO 2470), Density status A/T, WI/Tint (CIE), DIN 99 Lab, DIN 99 LCh
Tolerances pour évaluation	Tolerance pour différence de couleur (Les tolérances rectangulaires et elliptiques peuvent toutes deux être définies)
Source d'alimentation	4 piles AA ou adaptateur secteur
Dimensions (largeur x hauteur x profondeur)	69 x 96 x 193 mm
Capacité de memorisation	1700 données* (700 données dans le mode "defined in COND") * Récérences et échantillons confondus
Poids	Environ 670 g (sans les piles)
Conditions d'utilisation	5C à 40C, humidité relative 80% ou moins (à 35C) sans condensation
Conditions de stockage	OC à 45C, humidité relative 80% ou moins (à 35C) sans condensation

KONICA MINOLTA SENSING, INC. Konica Minolta Sensing Americas, Inc. Konica Minolta Sensing Europe B.V.

Composition du système

* Ce marquage indique la certification ISO 9001:2000, système de gestion de la qualité

Précautions de sécurité

Pour être sûr d'utiliser correctement cet instrument, veuillez appliquer les consignes suivantes.

• Avant d'utiliser cet instrument, lisez attentivement ce manuel.

Utilisez toujours l'alimentation électrique spécifiée. L'emploi d'une alimentation électrique non appropriée peut provoquer un incendie ou une électrocution.

• Les spécifications peuvent être changées sans préavis.
