AC 9 FITP - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	ALPATEC
Modèle	AC 9 FITP
Puissance frigorifique maxi	2360 W
Puissance frigorifique	2022 W
Puissance calorifique maxi	2764 W
Puissance absorbée (froid)	777 W
Puissance absorbée (chaud)	1050 W
Déshumidification	48 L/jour
Débit d'air max	270 m³/h
Vitesses de ventilation	3 (Lent, Moyen, Rapide)
Longueur de gaine max	1,5 m
Diamètre de gaine	110 mm
Surface recommandée	Jusqu'à 16 m²
Compresseur	Rotatif
Réfrigérant	R407C
Modes de fonctionnement	Automatique, Climatisation, Chauffage, Ventilation, Déshumidification
Fonctions spéciales	Ioniseur intégré, Oscillation horizontale et verticale
Entretien filtre à poussière	Nettoyage tous les 2 mois à l'eau savonneuse
Entretien bio-filtre	Remplacement au moins une fois par an
Alimentation	Selon plaque signalétique (220-240 V ~)
Réparabilité	Réparation par un professionnel agréé uniquement

FOIRE AUX QUESTIONS - AC 9 FITP ALPATEC

Comment mettre en marche le climatiseur AC 9 FITP ?

Branchez l'appareil, un bip retentit. Appuyez sur la touche M/A (P) pour démarrer avec les derniers réglages. La température ambiante s'affiche.

Comment sélectionner le mode de fonctionnement ?

Utilisez la touche MODE (L) pour alterner entre les modes : Automatique, Chauffage, Ventilation, Climatisation, Déshumidification.

Que faire si l'écran affiche E2 ?

L'erreur E2 indique que le bac à eau est plein. Arrêtez l'appareil, placez le bac amovible sous le bouchon de vidange, retirez le bouchon pour vider l'eau, puis remettez le bouchon et redémarrez.

Comment nettoyer le filtre à poussière ?

Arrêtez et débranchez l'appareil. Retirez le filtre (6) en tirant vers le haut, puis le bio-filtre (7). Nettoyez le filtre à l'eau chaude légèrement savonneuse, séchez-le, puis remettez en place.

À quoi sert la télécommande et comment l'utiliser ?

La télécommande permet de piloter l'appareil à distance (portée 5-8 m). Elle fonctionne avec 2 piles AAA. Les touches correspondent à celles du tableau de bord (voir tableau de correspondance dans la notice).

Comment programmer un démarrage ou un arrêt différé ?

Pour un démarrage différé, appuyez sur TEMPS (M) quand l'appareil est branché mais éteint. Pour un arrêt différé, appuyez sur TEMPS en fonctionnement. Utilisez les touches +/- pour régler de 0,5 à 12 h. Appuyez à nouveau sur TEMPS pour annuler.

Pourquoi mon climatiseur ne produit-il pas d'air froid ?

Vérifiez que la température de la pièce est supérieure à la consigne. Si l'évaporateur est gelé, éliminez la glace. Assurez-vous que le filtre est propre et que la gaine n'est pas obstruée.

Comment installer la gaine d'évacuation d'air chaud ?

Montez l'extrémité sur la gaine, puis fixez-la au climatiseur. L'extrémité peut sortir par un trou dans le mur (avec adaptateur) ou par une fenêtre entrouverte (avec accessoire fourni). La gaine ne doit pas dépasser 1,5 m et ne doit pas être pliée.

Que signifie le message E1 sur l'écran ?

L'erreur E1 indique un problème de tension (trop élevée ou trop basse). Éteignez l'appareil et redémarrez-le lorsque la tension est normale. Si le problème persiste, contactez un réparateur agréé.

Comment entretenir le bio-filtre ?

Le bio-filtre ne se nettoie pas ; il doit être remplacé au moins une fois par an. Si vous constatez qu'il est sale lors du nettoyage du filtre à poussière, remplacez-le.

MODE D'EMPLOI AC 9 FITP ALPATEC

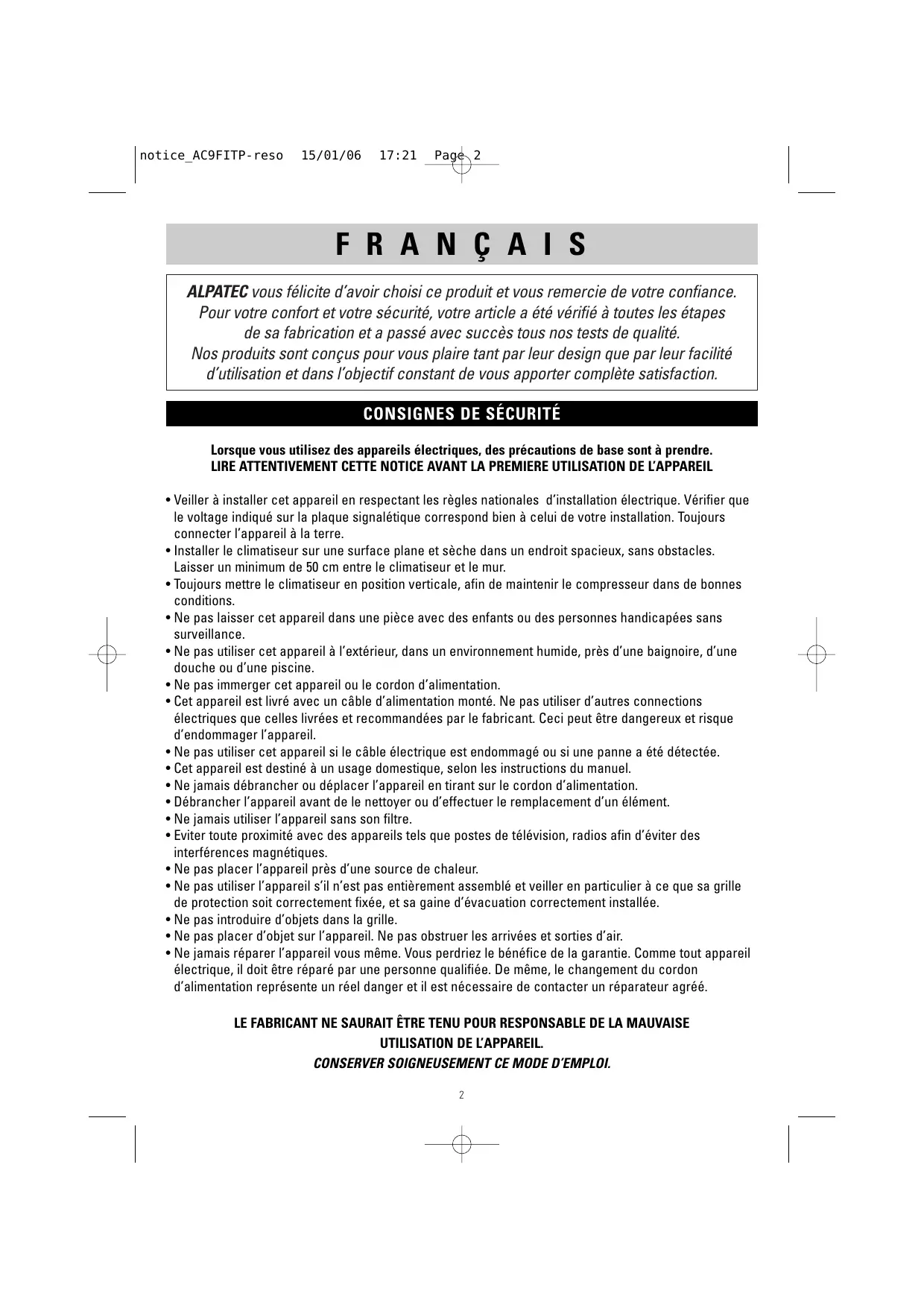

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance.

Pour vous protéger et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.

Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objet constant de vous apporter une satisfaction complète.

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre. LIRE attentivement CETTE NOTICE avant la première utilisation de l'appareil

• Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, après une baignoire, une douche ou une piscine.
• Ne pas immerger cet appareil ou le cordon d'alimentation.
• Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtre.
• Éviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil près d'une source de chaleur.
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.

Descriptif de l'appareil

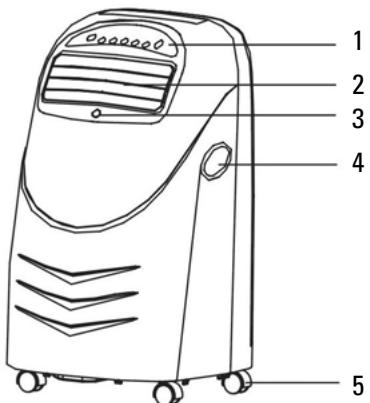

1. Tableau de bord 2. Sortie d'air
2. Récepteur du signal de la télécommande
3. Poignée 5. Roulettes
4. Filtre à poussière
5. Bio-filtre
6. Entrée d'air

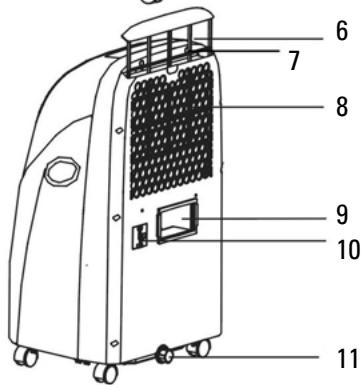

7. Sortie de l'air chaud
8. Cordon d'alimentation
9. Bouchon de vidange
10. Adaptateur pour fenêtre
11. Liaison climatiseur avec clips
12. Accessoire pour mur et capuchon
13. Gaine d'évacuation avec extrémités pré

montées

1. Bac à eau amovible
2. Telecommande

13 14

Ecran de controle

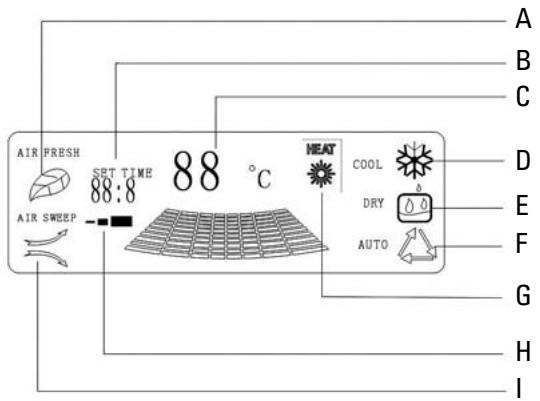

A. ioniseur (l'appareil est équipé d'un ioniseur permanent) B. programmation C. température et code panne D. climatisation

E. déshumidification F. mode automatique G. chauffage H. vitesse de ventilation I. balayage de l'air

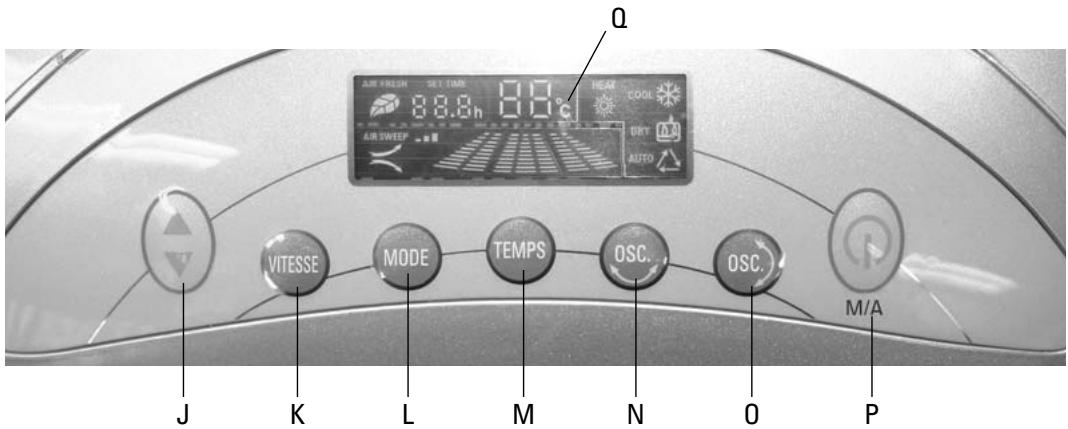

Tableau de BORD

J. : touches de réglage de la température ou du temps K. VITESSE : touche de sélection de la vitesse L. MODE : touche de sélection du mode M. TEMPS : touche de programmation

N. OSC : oscillation horizontale O. OSC : oscillation verticale P. M/A : touche marche / arrêt Q. Ecran VFD

Telecommande

La portée de la télécommande varie de 5 à 8 mètres en fonction de l'angle de visée.

La télécommande de votre appareil fonctionne avec 2 piles AAA.

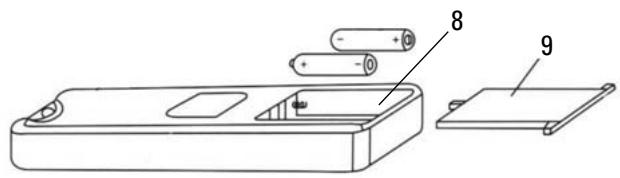

Pour permettre en place les piles, ouvrez le couvercle (9) à l'arrière de la télécommande en le faisant glisser vers l'extérieur, insérez les piles dans le compartiment (8) et refermez le couvercle.

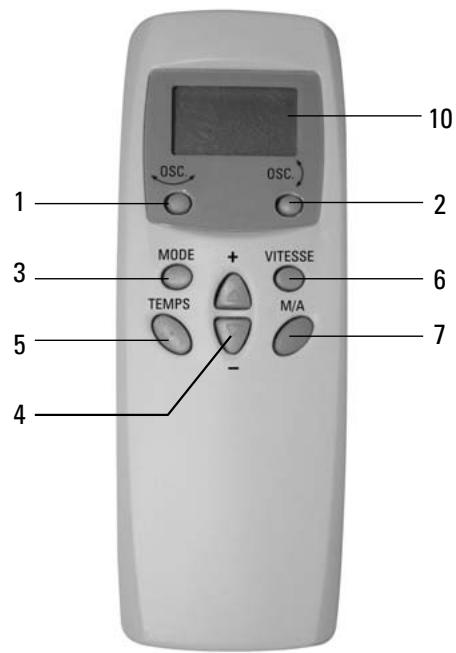

1. OSC : oscillation horizontale
2. OSC: oscillation verticale
3. MODE: touche de sélection du mode
4. +/ -: touches de réglage de la température ou du temps
5. TEMPS: touche de programmation
6. VITESSE: touche de sélection de la vitesse
7. M/A: touche marche / arrêt
8. compartiment à piles
9. couvercle
10. écran LCD

• Attention au sens d'insertion des piles.
• Ne pas mélanger de piles neuves avec des piles usagées.
• Si vous n'utilisez pas votre télécommande pendant une longue période, stériliser les piles.
• En fin de vie de votre appareil et avant de le recycler par la filière adaptée, retirer les piles de la télécommande.
• Pour la protection de l'environnement, les piles usagées doivent être rapportées chez votre revendeur.

Telecommande:

Correspondance avec le tableau de bord.

L'appareil peut être piloté soit à l'aide de la télécommande, soit à l'aide du tableau de bord.

Dans la suite de la notice, seule la référence au tableau de bord sera faite.

Pour l'utilisation de la télécommande, appliquer les correspondances suivantes :

Touché sur tableau de bord	Correspondance sur télécommande
J	4
K	6
L	3
M	5
N	1
O	2
P	7

Sur l'écran de la télécommande, les pictogrammes des différents paramètres s'afficheront.

Mise en MARCHE :

Brancher l'appareil, celui-ci émet un son « bip »

Appuyer sur la touche M/A (P), l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

La température ambience s'affiche sur l'écran VFD.

Selection du mode de fonctionnement:

Utiliser la touche MODE (L) pour changer de mode de fonctionnement.

Chaque pression modifie la fonction suivant le principe :

AUTOMATIQUE -> CHAUFFAGE -> VENTILATION -> CLIMATISATION -> DESHUMIDIFICATION

RéGLAGE DE LA TEMPERATURE :

Utiliser la touche de réglage + / - (J) pour sélectionner la température désirée.

Chaque pression augmente ou diminue de 1°C

La température s'affiche sur l'écran VFD.

Quelques secondes après la fin de la sélection, la température ambience sera à nouveau affichée.

La plaque de température s'étend de 16°C à 31°C.

Réglage de la vitesse de ventilation :

Utiliser la touche VITESSE (K) pour ajuster la vitesse de ventilation.

Chaque pression fait évoluer la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE

Mode deshumidification

La vitesse de ventilation ne peut pas être réglée pendant le fonctionnement en mode déshumidification. Elle est automatiquement ajustée.

Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.

Mode ventilation.

Ce mode est indépendant de la température qui ne peut pas être régée.

Mode chauffage.

L'appareil est équipé d'une régulation semi-automatique.

Lorsque la température de la sonde de sécurité détecte moins de 30°C, l'appareil fonctionne en vitesse de ventilation rapide; lorsque la température détectée est supérieure à 45°C, l'appareil fonctionne en vitesse de ventilation lente. Entre ces deux valeurs, la vitesse de ventilation peut être régée manuellement.

Mode automatique.

L'appareil désiste du mode de fonctionnement en fonction de la température de la pièce :

Si T ≤ 20^, il passe en mode chaud.

Si T > 24^, il passe en mode froid.

Si 20^ < T ≤ 24^, il passe en mode ventilation.

Arrét de l'appareil :

En cours de fonctionnement et quelles que soient les conditions sélectionnées, presser la touche M/A (P) pour arrêter l'appareil.

Celui-ci émet un son « bip » et s'arrête de fonctionner.

Programmation

• Pour programmer un départment différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'appareil est branché mais pas en fonctionnement.

Sélectionnez le temps restant avant la mise en route avec les touches +/ - (J). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 12h.

Le temps restant avant démarrage s'affiche sur l'écran VFD et décroît de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

• Pour programmer un arrêt différé de l'appareil, presser une fois la touche TEMPS (M) lorsque l'appareil est en fonctionnement.

Sélectionné le temps restant avant l'arrêt avec les touches +/ - (J). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 12h.

Le temps restant avant arrêt s'affiche sur l'écran VFD et décroît de 1/2 h en 1/2 h.

Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS.

Direction du FLUX d'air.

Cet appareil est équipé d'une oscillation automatique verticale et horizontale débrayable.

Pour activer ou désactiver ces fonctions, appuyer sur les touches OSC (N) et OSC (O).

Le(s) pictogramme(s) correspondant(s) s'allume(nt) sur l'écran VFD.

Mise en PLACE de la gaine d'évacuation de l'air CHAUD.

Monter l'extrémité 13 sur la gaine.

Positionner la gaine sur le climatiseur dans le logement arrière 7.

- À travers un mur :

Réaliser dans le mur un trou de diamètre adapté à la pièce 14.

Insérer la pièce 14 dans le trou, puis l'extrémité de la gaine dans cette pièce.

Si vous enlevez votre climatiseur, montez le couvercle de la pièce 14.

• Par la fenêtre ou la porte entrouverte :

Monter l'accessoire pour fenêtre 12 sur l'extrémité de la gaine.

Ouvrir la porte ou la fenêtre et faire sortir cette extrémité en la coinçant avec la porte ou la fenêtre.

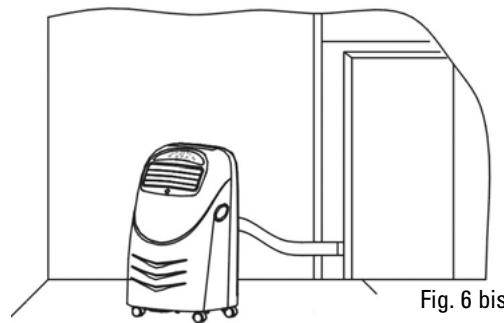

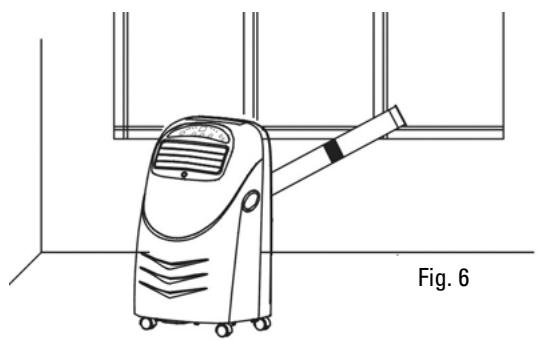

(Fig. 6 et 6bis)

Remarque:

-La gaine d'évacuation de l'air chaud peut s'étendre jusqu'à 1m50. Plus elle est courte, plus le climatiseur sera performant. Ne pas rallonger la gaine. (Fig.7)

-La gaine ne doit pas être endommagée ou pliée.(Fig.8)

Evacuation des condensas

Votre climatiseur est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud. Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensas par la gaine et une partie est recapturée dans un bac à l'intérieur du climatiseur.

Lorsque le bac est plein, l'erreur E2 s'affiche sur l'écran VFD. L'appareil s'arrête de fonctionner.

Pour vider le bac, arrêter le climatiseur, positionner le bac à eau amovible (16) sous le bouchon de vidange (11), retirer le bouchon de vidange et son joint pour laisser s'évacuer l'eau.

Lorsque le bac est vide, replacer le joint et le bouchon de vidange et redémarrer le climatiseur.

Maintenance

Avant toute opération de maintenance, arrêtez et débranchez votre climatiseur.

Ne pas utiliser de solvants chimiques qui pourraient abîmer votre appareil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre appareil.

Filtré à poussière :

Si votre filtre à poussière est sale, votre climatiseur sera moins performant. Nettoyer le filtre au moins tous les 2 mois.

Retirer le filtre (6) en tirant vers le haut.

Retirer le Bio-filtre (7).

Nettoyer à l'eau chaude légèrement savonneuse et faire sécher.

Remettre le Bio-filtre puis le filtre à poussière en place.

Bio-filtre :

ATTENTION: ce filtre ne se nettoie pas. Il faut le replacer au moins une fois par an. Si lorsque vous nettoyez votre filtre à poussière votre Bio-filtre est sale, changez-le.

PANNE.

En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché - La prise électrique est endommagée - Le fusible ou le cordon d'alimentation de l'appareil sont endommagés	- Le brancher - La changer - Rapporter votre appareil chez un réparateur agréé qui procèdera à la réparation
L'appareil s'accroîté automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la pièce est inférieure à la température de consigne - L'évaporateur est gelé	- Fonctionnement normal - Eliminer la glace sur l'évaporateur
Pas d'air chaud en mode chauffage	- La température de la pièce est supérieure à la température de consigne - Le condenseur est gelé - Le climatiseur est en préchauffage	Fonctionnement normal Eliminer la glace sur le condenseur Fonctionnement normal : après le préchauffage, le climatiseur produit de l'air chaud
L'écran VFD affiche E3.E4.E5	- Le circuit de réfrigérant est endommagé	- Le faire changer par un réparateur agréé.
L'écran VFD affiche E2	- Le bac à eau est plein	- Vider le bac à eau
L'écran VFD affiche E1	- Le voltage est trop élevé ou trop bas - Le produit est endommagé	- Eteindre l'appareil et le remettre en marche lorsque le voltage est normal - Amener votre produit chez un réparateur agréé

Si votre produit a un fonctionnement anormal, arrêtez-le et amenez-le chez votre revendeur ou bien un réparateur agréé.

SPECIFICATIONS TECHNIQUES

Compresseur rotatif	R 407 C
Puisance frigorifique maxi	2360 W
Puisance frigorifique	2022 W
Puisance calorifique maxi	2764 W
Puisance absorbée (froid / chaud)	777W / 1050 W
Déshumidification	48 L / jour
Débit d'air (max)	270 m / h
Vitesse de ventilation	3
Longueur max de la gaine	1.5 m
Diamètre de la gaine	110 mm
Idéal pour des pieces jusqu'à	16 m²

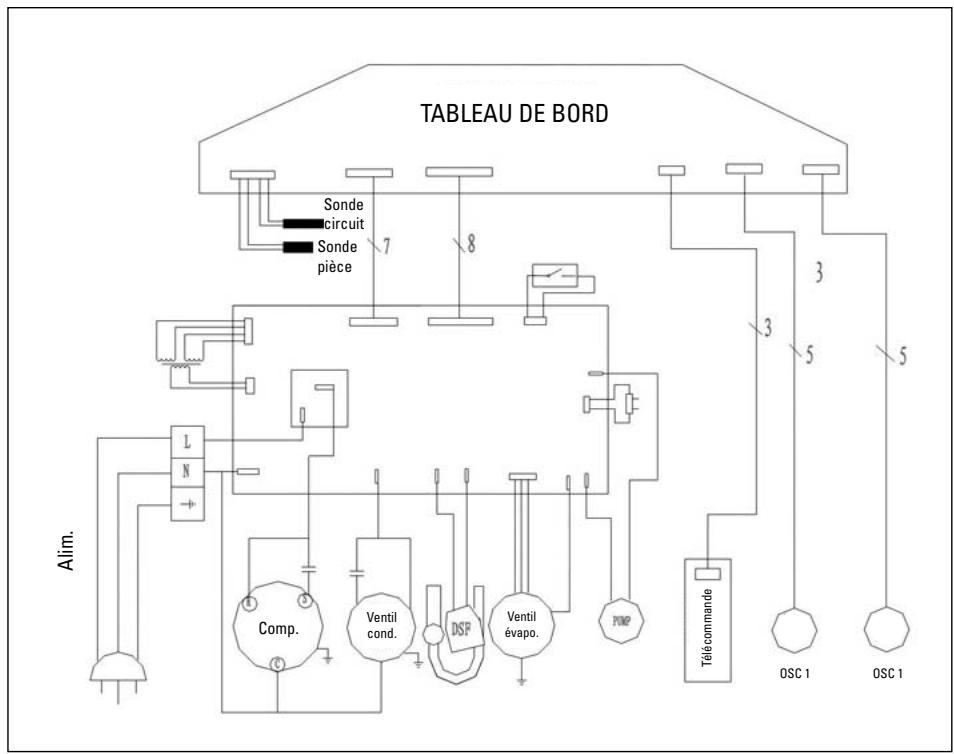

SCHEMAS ELECTRIQUE

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des produits électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériels sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des produits usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
