AC 14 EIT - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, réversible, avec fonction déshumidification
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions : 43 x 34 x 76 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les fenêtres de type coulissant et à battant
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	14000 BTU/h
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, vidange de l'eau condensée
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales utiles	Idéal pour les pièces jusqu'à 50 m², niveau sonore de 65 dB

FOIRE AUX QUESTIONS - AC 14 EIT ALPATEC

Comment allumer l'ALPATEC AC 14 EIT ?

Pour allumer l'appareil, branchez-le sur une prise électrique et appuyez sur le bouton 'Power' situé sur le panneau de contrôle.

Pourquoi mon climatiseur ne refroidit-il pas ?

Vérifiez si le filtre à air est propre. Un filtre encrassé peut réduire l'efficacité de l'appareil. Assurez-vous également que les fenêtres et les portes sont fermées.

Quel est le niveau sonore de l'ALPATEC AC 14 EIT ?

Le niveau sonore de l'appareil est d'environ 52 dB en mode refroidissement, ce qui est relativement silencieux pour un climatiseur portable.

Comment régler la température sur l'ALPATEC AC 14 EIT ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température souhaitée. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température.

L'appareil fuit de l'eau, que faire ?

Vérifiez si le réservoir d'eau est plein. Si oui, videz-le. Assurez-vous également que l'appareil est en niveau et que les tuyaux de drainage ne sont pas obstrués.

Comment nettoyer le filtre de l'ALPATEC AC 14 EIT ?

Retirez le filtre à air de l'appareil et nettoyez-le avec de l'eau tiède et un détergent doux. Laissez sécher complètement avant de le remettre en place.

Quel type de gaz réfrigérant utilise l'ALPATEC AC 14 EIT ?

L'ALPATEC AC 14 EIT utilise du gaz réfrigérant R290, qui est respectueux de l'environnement.

Quelle est la puissance de l'ALPATEC AC 14 EIT ?

L'ALPATEC AC 14 EIT a une puissance de 14000 BTU, ce qui le rend adapté pour des pièces jusqu'à environ 45 m².

Puis-je utiliser l'ALPATEC AC 14 EIT dans une pièce fermée ?

Non, il est recommandé d'utiliser l'appareil dans un espace bien ventilé pour éviter toute accumulation de gaz réfrigérant.

Où puis-je trouver le manuel d'utilisation de l'ALPATEC AC 14 EIT ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel d'ALPATEC.

MODE D'EMPLOI AC 14 EIT ALPATEC

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, cet article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter une satisfaction complète.

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre. LIRE attentivement CETTE NOTICE avant la première utilisation de l'appareil

• Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
• Cet appareil contient du gaz R 410 A dont la manipulation est réglementée par le décret n° 2007-737 du 7 mai 2007.
• Pour toute intervention sur le circuit frigorifique, faites appel à un réparateur professionnel agréé.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet appareil ou le cordon d'alimentation.
• Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtre.
• Eviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil près d'une source de chaleur.
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.

RACTERISTIQUES

Marque	: ALPATEC
Référence du modele	: AC 14 EIT
Compresseur rotatif	: au R 410 A* / 0,540 Kg
Classe énergétique en mode froid	: B
Consommation annuelle en kW	: 812,5
Puissance frigorifique en kW	: 4,1
EER	: 2,52
Type d'appareil	: refroidissement
Mode de refroidissement	: par air
Puissance calorifique en kW	: NA
Classe énergétique en mode chaud	: NA
Niveau de bruit dB(A)	: 54
Alimentation	: 220-240 V, 50 Hz
Déshumidification	: 62 litres / jour
Débit d'air maxi	: 400 m³ / h
Vitesses de ventilation	: 2
Longueur de la gaine	: 150 cm
Diamètre de la gaine	: 130 mm
Idéal pour des pièces jusqu'à	: 40 m²
Dimensions	: 74,5 x 39,5 x 36,5 cm
Poids	: 37 kg

Contient du gaz à effet de serre fluoré relevant du protocole de Kyoto.

SCHEMAS ELECTRIQUE

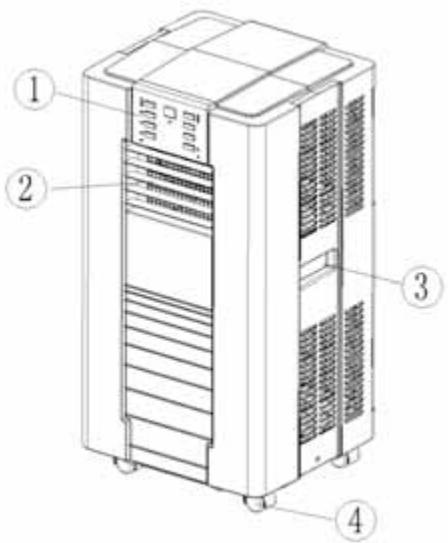

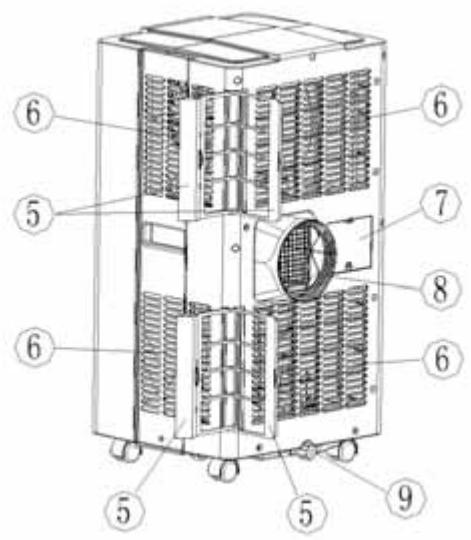

Descriptif de l'appareil

1. Panneau de contrôle
2. Sortie d'air (ailettes orientables)
3. Poignée
4. Roulette
5. Filtre à air
6. Entrée d'air
7. Range cordon
8. Sortie d'air (pour gaine)
9. Bouchon de vidange
10. Gaine d'évacuation
11. Accessoire pour fenêtre
12. Extrémité gaine
13. Couvercle
14. Telecommande
15. Filtre charbon actif
16. Tuyau pour drainage

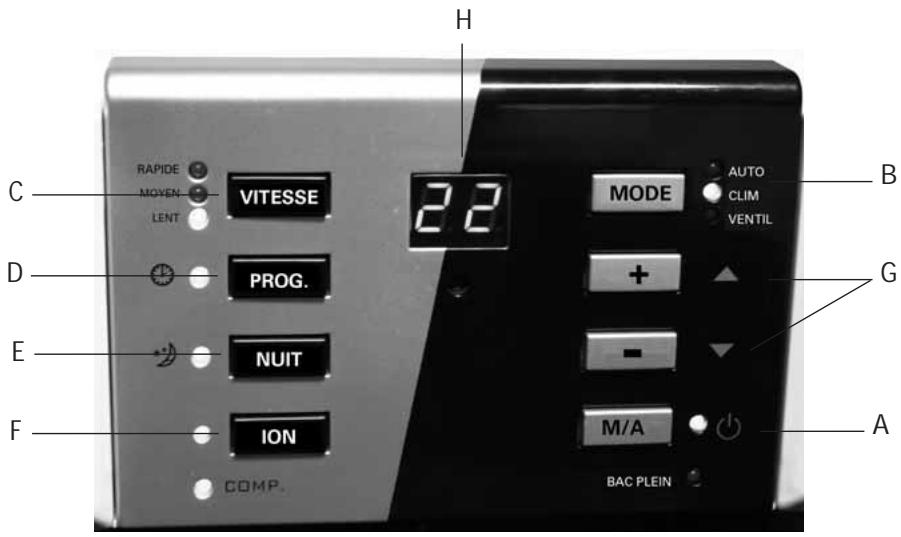

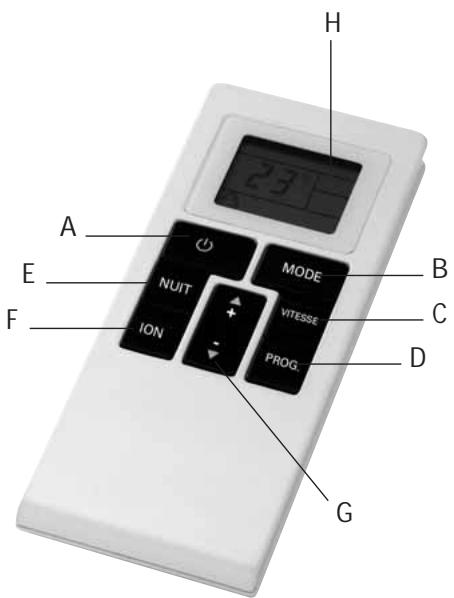

BLEAU de BORD

A. Marche / arrêt B. Sélection du mode C. Sélection de la vitesse D. Touche de programmation

E. Nuit F. Ioniseur G. Réglage de la température ou du temps H. Écran

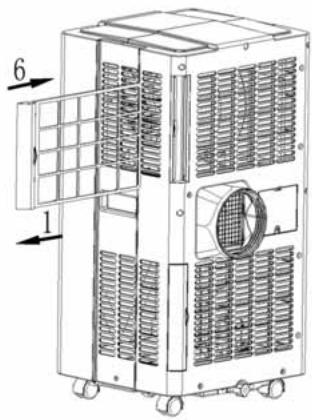

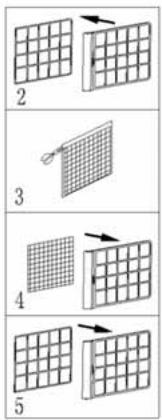

Filtre au charbon ACTIF.

1. Sortir le porte-filtre.
2. Séparer le filtre à poussière et le porte-filtre.
3. Découper le filtré au charbon actif à la dimension du porte filtré.
4. Positionner le filtre au charbon actif sur le porte-filtre.
5. Remettre le filtre à poussière.
6. Repositionner l'ensemble dans le climatiseur.

GAINE d'évacuation.

Monter la gaine d'évacuation 10 à l'arrière de l'appareil. Pour cela, déplier légèrement la gaine à une extrémité et introduire cette extrémité dans la sortie d'air 8 de l'appareil. Visser la

Déplier la gaine.

Visser à l'arrière du produit.

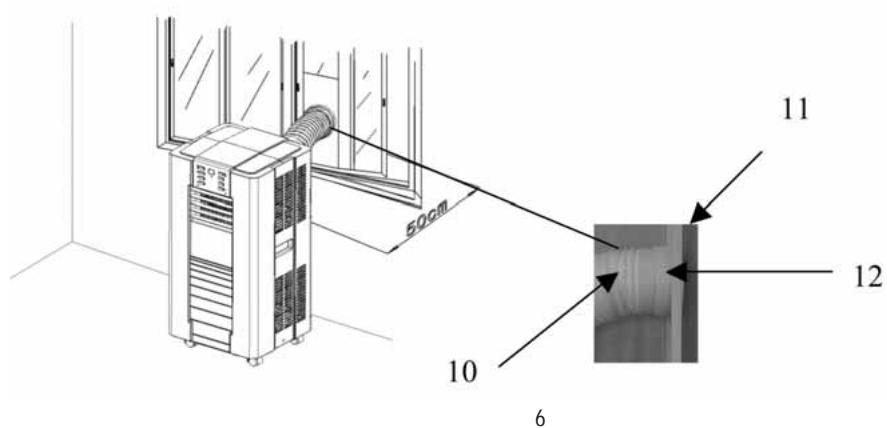

1. Avec une fenêtre coulissante.

Utiliser les accessoires 11 et 12 fournis avec le produit.

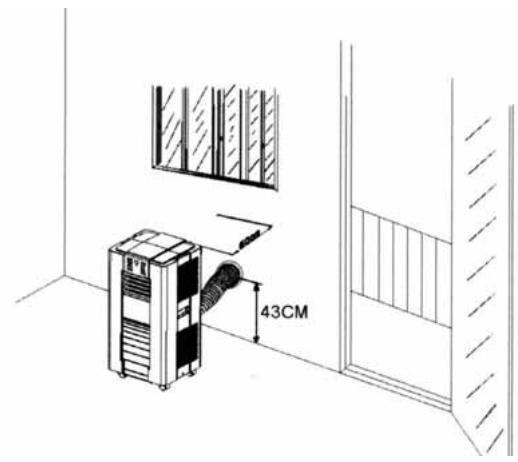

2. En percant le MUR.

Réaliser un trou dans le mur à une hauteur d'environ 43 cm du sol (distance axe - sol) et de diamètre 151 mm afin de fixer l'accessoire 12. Introduire l'extrémité de la gaine d'évacuation.

Lorsque l'appareil n'est pas utilisé, retirer la gaine d'évacuation et boucher le trou avec le couvercle 13.

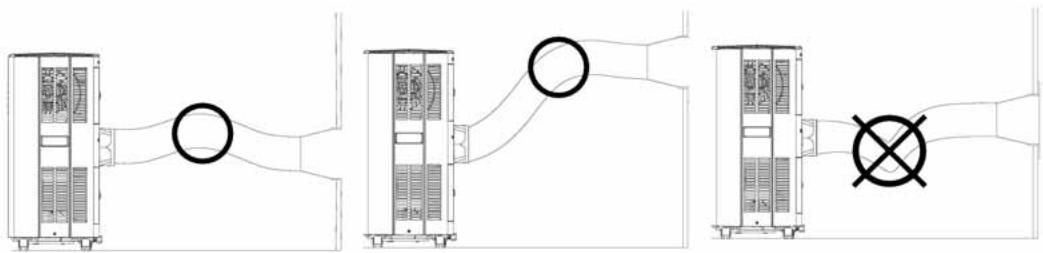

3. Installation temporaire.

Entrebâillez une fenêtre ou une porte et y passez l'extrémité de la gaine.

Attention : n'utiliser que la gaine d'évacuation fournie avec votre appareil. Ne pas la remplacer ou la prolonger.

• Cette gaine peut s'étendre jusqu'à 1 m 50. Plus elle est courte, plus le climatiseur sera performant.
• La gaine ne doit pas être endommagée ou pliée.
• Eviter les pentes.

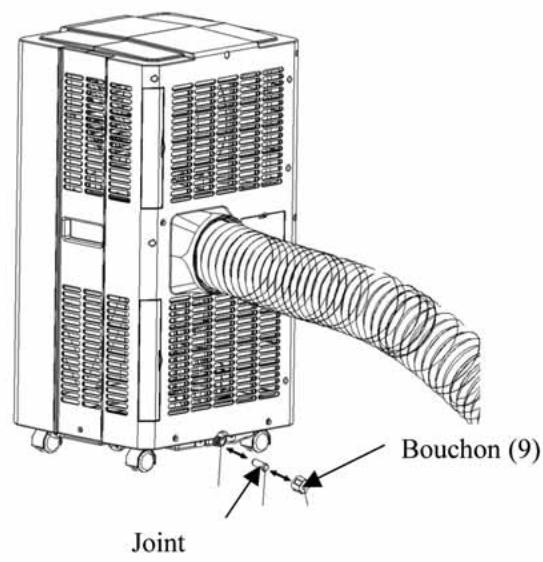

Evacuation des condensats.

• Notre appareil est équipé d'un système permettant l'évacuation automatique des condensats par la gaine d'air chaud.
• Toutefois, par temps très humide, il se peut que la totalité des condensats ne puisse pas être évacuée. Ils sont recueillis dans un bac et lorsque celui-ci est plein le compresseur et le ventilateur s'arrêtent, le voyant de bac plein s'allume.
• Arrête alors l'appareil.
• Mettre un récipient sous le bouchon de vidange (9)
• Retirer le bouchon de vidange et le joint situé derrière. L'eau s'écoule. Lorsque le bac est vide, replacer le joint et le bouchon de vidange. L'appareil peut être redémarré.

Remarque: le tuyau de drainage (16) ou un autre tuyau de 018mm peut également être utilisé.

Utilisation

L'appareil peut être piloté soit avec la télécommande soit avec le tableau de bord.

Lorsque la télécommande est utilisée, les pictogrammes des différentes fonctions s'affichent sur l'écran.

Mise en MARCHE :

• Brancher l'appareil. Ouvrir les ailettes (2).
• Appuyer sur la touche M/A (A). L'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.
• La température ambiante s'affiche sur l'écran de l'appareil.

Selection du mode de fonctionnement:

• Utiliser la touche MODE (B) pour changer de mode de fonctionnement.
• Chaque pression modifie la fonction suivant le principe :

Auto -> Climatisation -> ventilation

• La température ne peut pas être réglée dans ce mode.
• Si la température ambience est inférieure à 23°C, l'appareil passera en mode ventilation.
• Si la température ambience est supérieure à 23°C, l'appareil passera en mode climatisation.

Climatisation:

• Si la température ambiante est supérieure à la température désirée, l'appareil climatise.
• Sinon, il ventile.

Ventilation :

• La température ne peut pas être régée dans ce mode.
• L'appareil ventile avec le débit d'air sélectionné.

RéGLAGE DE LA TEMPERATURE :

• Utiliser les touches de réglage (G) pour augmenter ou diminuer la température de consigne. Chaque pression ajoute ou enlève 1°C.
• La température s'affiche sur l'écran pendant le réglage. Quelques secondes après le réglage, la température ambiante s'affiche à nouveau.
• La plage de température s'étend de 18°C à 32°C.

Réglage de la vitesse de ventilation :

• Utiliser la touche vitesse (C) pour ajuster le début d'air.
• Chaque pression fait évoluer le début suivant le principe :

Lent -> Moyen -> Rapide

• Cette fonction ne peut être utilisée qu'en mode climatisation.
• Appuyer sur la touche NUIT (E).
• La température de consigne sera augmentée d'un degré par heure pendant deux heures.
• La vitesse de ventilation sera forcée en débit lent.
• Après 12h de fonctionnement dans ce mode, l'appareil s'arrête automatiquement. Pour arrêter la fonction nuit avant 12h, appuyer de nouveau sur la touche NUIT (E).

Ioniseur :

• L'appareil est équipé d'un ioniseur débrayable.
• Pour mettre en marche la fonction ionisation, appuyer sur la touche ION (F).
• Pour arrêter la fonction ionisation, appuyer de nouveau sur la touche ION (F). La ionisation
• Les ions négatifs sont indispensables à la vie. Ils aident à faire passer l'oxygène des poumons dans le sang.
• Un manque d'ions négatifs peut causer une sensation de mal-être.
• Les ioniseurs injectent dans l'air des ions négatifs qui rétablissent l'équilibre avec les ions positifs (associés à la pollution).
• Des travaux scientifiques ont démontré les bénéfices de l'ionisation sur le traitement de l'asthme allergique et sur les bronchites chroniques.

• Appuyer sur la touche M/A (A). L'appareil s'arrête de fonctionner.
• Attendre au moins 3 minutes avant de le remettre en route.

Programmation :

• Pour programmer un départ différé, lorsque l'appareil est arrêté e démarrage de l'appareil s'affiche sur l'écran (de 1 à 24 heures).
• Pour programmer un arrêt différé, lorsque l'appareil fonctionne 'arrêt de l'appareil s'affiche sur l'écran (de 1 à 24 heures).
• Pour annuler une programmation, appuyer de nouveau sur la touche de programmation (D) jusqu'à afficher 0.

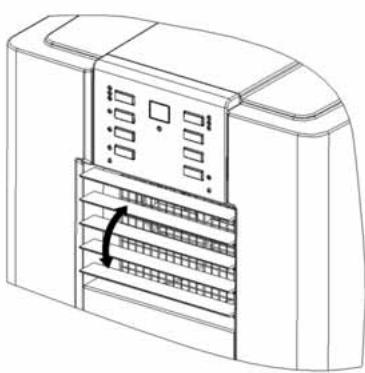

Orientation du FLUX d'air :

• Le flux d'air peut être orienté manuellement en ajustant les ailettes (2).

Maintenance

• Avant toute opération de maintenance, arrêter et débrancher l'appareil.
• Ne pas utiliser de solvants chimiques qui pourraient abimer votre appareil.
• Utiliser un chiffon doux et sec pour nettoyer la carrosserie de l'appareil.
• Pour le filtre à poussière, le démonter comme indiqué page P (filt ) et séchage.
• Remettre le filtre en place. Ne jamais utiliser l'appareil sans filtre.
• En fin de saison (ou si vous n'utilisez pas votre appareil pendant une longue période) nettoyer les filtres, faire fonctionner le produit en mode ventilation seule pendant quelques heures.
• Arrêtez puis débranchez l'appareil.
• Ranger le cordon d'alimentation dans le range-cordon et couvrir l'appareil pour l'abriter de la poussière et des rayons du soleil.

PANNE

En cas de mauvais fonctionnement et avant de faire appel à un réparateur/agréé, vérifier les points suivants :

L'appareil ne fonctionne pas	Est-il branché? Y a t il une coupure de courant? Le bac à eau est-il plein? La température ambiente est-elle inférieure à la température de consigne?
L'appareil ne climatise pas assez	Le soleil donne-t-il directement dans la piece? (fermer les stores ou volets) Les portes et fenêtres sont-ils fermés? L'appareil est-il bien dimensionné? Y a t il une source de chaleur dans la piece?
L'appareil semble ne pas climatiser.	Le filtre est-il propre? Les entrées d'air sont-elles obturées? La température ambiente est-elle inférieure à la température de consigne?
L'appareil est trop bruyant.	L'appareil est-il sur une surface plane?
Le compresseur ne démarre pas.	La protection contre la surchauffe du compresseur s'est active. Attendre quelques instant que la température au niveau de la sonde redescende.

Si vous n'avez pas trouvé la réponse à votre problème dans ce tableau, arrêtez et débranchez votre appareil et amenez-le chez votre revendeur ou bien un réparateur/agréé.

Accueil France Service, notre SAV est à votre écoute du lundi au vendredi de 8h45 à 12h30 et de 14h à 18h au 0 892 707 544*.

Avant tout appel, merci de noter la référence exacte de votre produit ainsi que son numéro de série.

Retrouvez tous nos produits sur www.alpatec.fr.

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des produits électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des produits usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
