WC030 - Webcam SWEEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Webcam
Marque	SWEEX
Modèle	WC030
Interface	USB 1.1
Capteur	CMOS 300K
Microphone intégré	Oui
Fréquence d'images	30 images par seconde
Mise au point	30 mm à l'infini
Format de l'objectif	1/4 pouce
Filtre couleur	RGB 24 et I420
Résolutions supportées	160x120, 176x144, 320x240, 352x288, 640x480
Systèmes d'exploitation supportés	Windows 98SE, 2000, XP
Alimentation	Via port USB
Voyant lumineux	LED verte
Bouton de capture d'image	Oui
Bague de mise au point	Oui
Logiciel inclus	SmartCam 2.1
Garantie	3 ans
Contenu de l'emballage	Webcam, CD-ROM avec pilotes et manuel
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et la poussière.
Sécurité	Ne pas ouvrir l'appareil, le protéger des chocs et de la chaleur excessive.

FOIRE AUX QUESTIONS - WC030 SWEEX

Comment installer le pilote de la webcam SWEEX WC030 ?

Insérez le CD-ROM fourni dans le lecteur. Le menu d'installation automatique apparaît. Sélectionnez "Drivers Windows 98SE, 2000 and XP". Si le menu ne démarre pas, allez dans X:\driver\ (X étant la lettre de votre lecteur) et exécutez le fichier USBPCComSN9C103_v4.6.6.0_whql.exe. Suivez les instructions, choisissez l'option Complete, puis cliquez sur Install et Finish. Important : installez le pilote avant de brancher la webcam.

La webcam n'est pas reconnue par l'ordinateur, que faire ?

Vérifiez que le pilote est correctement installé. Si vous utilisez Windows 98SE, lors de l'insertion de la webcam, suivez les invites pour rechercher le pilote : désélectionnez toutes les options et cliquez sur Next. Pour Windows 2000/XP, le pilote s'installe automatiquement. Assurez-vous que le port USB fonctionne et que la webcam est bien connectée.

Comment tester le fonctionnement de la webcam ?

Allez dans Démarrer > Tous les programmes > USB PC Camera (SN9C103) > AMCap. Dans AMCap, ouvrez le menu Devices et sélectionnez USB PC Camera (SN9C103). Ensuite, dans le menu Options, cochez Preview pour afficher l'image en direct.

Comment utiliser le microphone intégré de la webcam ?

Assurez-vous que le microphone est sélectionné comme périphérique d'enregistrement par défaut dans Windows. Allez dans Panneau de configuration > Sons et périphériques audio > Audio et vérifiez que le périphérique d'enregistrement est réglé sur USB camera.

La LED verte ne s'allume pas, que faire ?

La LED verte s'allume en continu lorsque la webcam est connectée et fonctionne correctement. Si elle ne s'allume pas, vérifiez la connexion USB, essayez un autre port USB et assurez-vous que le pilote est installé. Si le problème persiste, contactez votre revendeur.

Comment régler la mise au point de la webcam ?

La webcam dispose d'une bague de mise au point située à l'avant de l'objectif, identifiable par un cran noir. Tournez-la vers la gauche ou la droite jusqu'à obtenir une image nette.

Quelles sont les résolutions supportées par la webcam ?

La webcam supporte les résolutions suivantes : 160x120, 176x144, 320x240, 352x288 et 640x480.

Comment prendre une photo avec le bouton snapshot ?

Le bouton snapshot se trouve sur le dessus de la webcam. Après l'installation du pilote, appuyez dessus pour prendre une photo à tout moment. Le logiciel AMCap ou SmartCam peut être utilisé pour enregistrer l'image.

SmartCam ne fonctionne pas correctement, pourquoi ?

SmartCam 2.1 est un logiciel gratuit supplémentaire pour le mailing vidéo et la surveillance. Sweex n'offre pas de support pour ce programme. Assurez-vous de ne l'installer que si vous avez besoin de ses fonctionnalités. Pour une utilisation standard de la webcam, il n'est pas nécessaire.

Quelle est la garantie de la webcam SWEEX WC030 ?

Tous les produits SWEEX bénéficient d'une garantie de 3 ans. La garantie ne couvre pas les logiciels ni les piles. Le règlement s'effectue uniquement via le revendeur chez qui vous avez acheté le produit.

MODE D'EMPLOI WC030 SWEEX

WC030 Sweeex Webcam 300K with Microphone USB

Introduction

First of all, many thanks for purchasing this SweeX USB Webcam 300K with Microphone. This webcam enables you to easily video and voice-chat with all your friends across the world.

To ensure this product operates correctly, we advise you to carefully read this manual first. If despite this manual you still experience problems during installation or operation of this product, go to www.sweex.com and look under the heading service & support.

In order to fully enjoy the Sweex USB Webcam 300K with Microphone, it is important to observe a number of things:

• Do not expose the Sweex USB Webcam 300K with Microphone to extreme temperatures. Do not place the device in direct sunlight or in the direct vicinity of heating elements.
• Do not use the Sweeex USB Webcam 300K with Microphone in extremely dusty or moist surroundings.
• Protect the device against powerful shocks or jolts - they may damage the internal electronics.
• Never attempt to open the device yourself - it will cause the warranty to lapse.

Contents of the box

Prior to using the SweeX USB Webcam 300K with Microphone, check if all required parts are present. The following parts must be present in the box:

• USB webcam 300K with microphone
• CD-ROM with manual and driver

If one of the above parts is missing, please contact the retail outlet.

Important!

Install the driver prior to connecting the Sweex USB Webcam 300K with Microphone!

Specifications

• Interface: USB 1.1
• Sensor: 300K CMOS
  Built-in microphone
• Frame frequency: 30 frames per second
  Focus: 30mm to infinite
• Lens format: 1 / 4''
  Colour filter: RGB 24 and I420
• Resolutions: 160 × 120,176 × 144,320 × 240,352 × 288 and 640 × 480
  Supports:Windows 98SE/2000/XP

Software installation under Windows 98SE, 2000 and XP

We advise you to ensure the operating system is up-to-date before starting the installation. This is easy to check by starting up Internet Explorer and selecting the option "Windows Update" in the "Extra" menu.

Insert the Sweex CD-ROM in the CD-ROM player. The autorun menu will start automatically.

In this menu, select "Drivers Windows 98SE, 2000 and XP"

Driver Windows 98SE, 2000 - XP

In the event that the autorun menu does not appear, the driver installation process can also be started manually. In order to do this, open "My computer" and go to X\driver\ (X being the letter of your CD-ROM drive). Here you will find the 'USBPCComSN9C103_v4.6.6.0_whql.exe' file, double-click this file and follow the instructions.

The following screen appears:

Click "Next".

Select the first option "Complete" and click "Next".

Here select the option "Install" and finally click "Finish".

Now connect the Sweex USB Webcam 300K with Microphone to the PC or laptop.

Windows 2000 and XP will automatically install the Sweex USB Webcam 300K with Microphone. Following installation, the webcam can be used.

If Windows 98SE is used, the following screen appears:

Click "Next".

Here, select the option "Search for the best driver" and click "Next".

Untick all options. Then click "Next".

To complete this section, click "Next" and then "Finish".

Click "Next".

Here, select the option "Search for the best driver" and click "Next".

Untick all options. Then click "Next".

To complete the installation process, click "Next" and then "Finish".

Testing the functioning of the webcam

The functioning of the Sweex USB Webcam 300K with Microphone can be viewed and tested as follows:

Go to START "All Programs" "USB PC Camera (SN9C103)" "AMCap".

Or, if the Windows classic style is used:

Go to START "Programs" "USB PC Camera (SN9C103)" "AMCap".

In AMC, open the "Devices" menu. Make sure to select the correct webcam: 'USB PC Camera (SN9C103)'.

In AMCap, open the "Options" menu. Select the "Preview" option. This option enables you to view the picture.

Microphone

Note! When using the built-in microphone, Windows must have selected it as an active recording device. You can check this as follows:

Go to START "Control Panel"

Or, if the Windows classic style is used:

Go to START "Settings" "Control Panel".

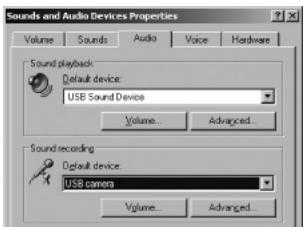

Here, open "Sound and audio devices" and go to the "Audio" tab.

Check if the sound recording device is set to 'USB camera'.

LED indicator

The Sweeex USB Webcam 300K with Microphone has 1 green LED. This is continuously lit, which means that the webcam has been connected and is functioning properly.

Focus ring

The picture of the SweeX USB Webcam 300K with Microphone can be brought into focus manually by means of the focus ring. This can be found at the front of the camera and can be identified by a black notch. By turning it either to the left or right, the picture can be brought into focus.

Snapshot button

The SweeX USB Webcam 300K with Microphone also has a so-called snapshot button. Use this to take a picture at any random moment. It is enabled following installation. The button can be found on top of the webcam.

SmartCam 2.1

The SmartCam software is an additional application for video mailing and video monitoring and is included with the webcam. You do not need to install this software if you want to use the webcam with the standard video-chat programmes.

Only install SmartCam if you are sure you need the additional functions.

Note! This programme is freeware which means that Sweex will not offer any support for this programme.

Warranty

All products under the Sweex brand are warranted for a period of three years. We do not grant support or warranties for any software and/or (rechargeable) batteries included. Settlement of guarantee only takes place via the dealer where you have purchased the product in question.

The rightful owner has and retains title to all brand names and related rights mentioned in this manual.
