Type de produit	Carte réseau sans fil
Marque	SWEEX
Modèle	LW311
Interface	Cardbus (PCMCIA)
Norme sans fil	IEEE 802.11n
Débit maximal	300 Mbps
Bandes de fréquence	2,4 GHz
Sécurité sans fil	WEP, WPA, WPA2, WPS
Dimensions (approx.)	120 x 54 x 10 mm
Poids (approx.)	30 g
Alimentation	Alimenté par le bus Cardbus
Systèmes d'exploitation supportés	Windows 2000, XP, Vista
Portée typique	20 à 30 mètres en intérieur
Fonction WPS	Oui (bouton PCB ou code PIN)
Installation du pilote	Avant branchement de l'adaptateur
Entretien	Éviter poussière, humidité, chocs et températures extrêmes
Garantie	3 ans (sauf cartes graphiques et électronique grand public : 2 ans)
Réparabilité	Ne pas ouvrir – annule la garantie

FOIRE AUX QUESTIONS - LW311 SWEEX

Comment installer le pilote du SWEEX LW311 sous Windows XP ou Vista ?

Insérez le CD-ROM fourni, cliquez sur Drivers and Software, puis Start. Suivez les instructions à l'écran. Branchez ensuite l'adaptateur Cardbus. Si Windows signale que le pilote n'est pas certifié, cliquez sur Continue anyway.

Comment connecter l'ordinateur à un réseau sans fil avec le LW311 ?

Après installation des pilotes, faites un clic droit sur l'icône de connexion sans fil en bas à droite, choisissez Afficher les réseaux sans fil disponibles. Sélectionnez votre réseau et cliquez sur Se connecter. Saisissez la clé de sécurité si nécessaire.

Comment utiliser la fonction WPS sur le LW311 ?

Assurez-vous que l'utilitaire Sweex est installé. Activez WPS sur le routeur. Faites un clic droit sur l'icône Sweex Wireless Utility puis Open Utility. Allez dans WPS Setting et cliquez sur PCB pour une connexion par bouton, ou utilisez le code PIN.

Quelle est la différence entre WEP, WPA et WPA2 ?

WEP est ancien et moins sécurisé. WPA et WPA2 offrent un meilleur chiffrement. Il est recommandé d'utiliser WPA2 si possible. Le LW311 supporte les trois.

Que faire si aucun réseau sans fil n'est détecté ?

Vérifiez que le routeur ou point d'accès est allumé et que la distance n'est pas trop grande. Cliquez sur Actualiser la liste des réseaux. Assurez-vous qu'aucun autre logiciel ne gère la connexion sans fil.

Comment vérifier l'adresse IP de l'ordinateur sous Windows XP ?

Allez dans Démarrer > Panneau de configuration > Connexions réseau. Double-cliquez sur Connexion réseau sans fil puis l'onglet Support pour voir l'adresse IP.

Comment configurer l'adresse IP manuellement sous Windows Vista ?

Allez dans Démarrer > Panneau de configuration > Afficher l'état et la gestion du réseau. Cliquez sur Gérer les connexions réseau, faites un clic droit sur la connexion sans fil, choisissez Propriétés. Sélectionnez Internet Protocol version 4 (TCP/IPv4) puis Propriétés pour définir une adresse IP fixe.

Que faire si le message 'Connectivité limitée ou inexistante' apparaît ?

Cela signifie que la clé réseau est incorrecte ou que le routeur n'attribue pas d'adresse IP. Vérifiez la clé de sécurité et les paramètres IP (obtenir automatiquement une adresse IP). Redémarrez le routeur si nécessaire.

Comment protéger mon réseau sans fil avec le LW311 ?

Configurez une clé de sécurité WEP, WPA ou WPA2 sur le routeur. Sur le LW311, utilisez l'utilitaire Sweex ou le gestionnaire Windows pour saisir cette clé lors de la connexion. Activez également le filtrage MAC si votre routeur le permet.

Quelle est la durée de garantie du SWEEX LW311 ?

La garantie est de 3 ans pour la plupart des produits Sweex. Pour les cartes graphiques et l'électronique grand public, elle est de 2 ans. L'assistance s'effectue auprès du revendeur.

MODE D'EMPLOI LW311 SWEEX

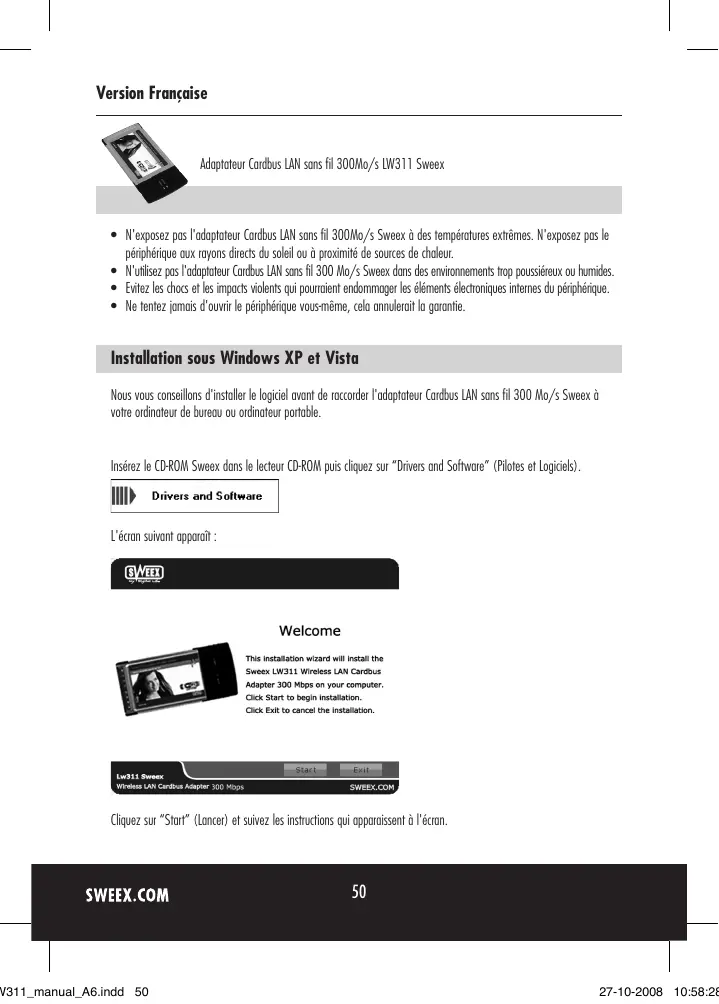

Adaptateur Cardbus LAN sans fil 300Mo/s LW311 Sweex

• N'exposez pas l'adaptateur Cardbus LAN sans fil 300Mo/s Sweex à des températures extrêmes. N'exposez pas le périphérique aux rayons directs du soleil ou à proximité de sources de chaleur. N'utilisez pas l'adaptateur Cardbus LAN sans fil 300 Mo/s Sweex dans des environnements trop poussiéreux ou humides.
• Évitez les chocs et les impacts violents qui pourraient endommager les éléments électroniques internes du périhérique.
• Ne tentez jamais d'ouvrir le périhérique vous-même, cela annulerait la garantie.

Installation sous windows XP et vista

Nous vous conseillons d'installer le logiciel avant de raccorder l'adaptateur Cardbus LAN sans fil 300 Mo/s Sweex à votre ordinateur de bureau ou ordinateur portable.

Insérez le CD-ROM Sweex dans le lecteur CD-ROM puis cliquez sur "Drivers and Software" (Pilotes et Logiciels).

L'écran suivant apparait :

Cliquez “Start”. Lancez et suivez les instructions qui apparaissent à l'écran.

Question

Raccordez l'adaptateur Cardbus LAN sans fil 300 Mo/s Sweex à l'ordinaire et cliquez sur "Yes" (Oui).

Si cet écran apparait, cliquez sur "Cancel" (Annuler).

Sélectionnez "Driver Only" (Pilote uniquement), cliquez sur "Next" (Suivant) et poursuivez l'installation.

Sélectionnez "Driver and Utility" (Pilote et Utilitaire) si vous souhaitez utiliser la fonction WPS, puis cliquez sur "Next" (Suivant).

Il est possible que Windows vous informe que le pilote n'est pas certifié. Cela n'est pas un problème pour le bon fonctionnement de l'adaptateur Cardbus LAN sans fil 300Mo/s Sweex. Tous les produits et pilotes associés de Sweex sont parfaitement testés. Choisissez l'option "Continue anyway" (Continuer quand même).

Cliquez sur "Finish" (Terminer) pour achever l'installation.

Comment ça marche?

Pour créer un réseau sans fil, vous avez besoin d'un routeur sans fil, d'un modem sans fil ou d'un point d'accès WiFi. Le routeur sans fil, le modem sans fil ou le point d'accès émet le réseau sans fil. Le nom de ce réseau, également appelé SSID, dépend de chaque routeur sans fil, de chaque modem sans fil ou de chaque point d'accès et varie souvent en fonction du modèle ou de la marque. Vous pouvez généralement lui donner le nom que vous voulez et identifier ainsi votre propre réseau sans fil.

Protection

Un réseau sans fil peut être comparé à des signaux radio. La portée d'un réseau sans fil à domicile est cependant beaucoup plus restreinte. La portée de votre réseau sans fil à domicile correspond souvent à un périmètre de 20 à 30 mètres. Cela signifie que les voisins et les passants peuvent capter le réseau. Ils peuvent donc utiliser impunément cette connexion pour naviguer sur Internet et même accéder aux dossiers et fichiers partagés de votre réseau. Il est donc tout à fait souhaitable de protéger votre réseau sans fil. Cette protection se configure au niveau de l'appareil qui émet le réseau. Il s'agit dans la plupart des cas du routeur sans fil, du modem sans fil ou du point d'accès. En saisissant un code de sécurité WEP ou WPA, vous pouvez sécuriser votre réseau. Ce code est également appelé la « clé réseau ». Indiquez ce code pour chaque ordinateur à connecter à ce réseau sécurisé. Seul ce code permet de se connecter à ce réseau. Si vous n'avez pas même saisi la clé réseau dans le routeur ou le modem, demandez ce code à l'instrumenter, au fabricant, au revendeur ou au fournisseur d'accès.

Le SweeX Wireless LAN USB 2.0 adapter 300 Mbps 802.11n permet de sécuriser le réseau sans fil de deux façons. La procédure manuelle habituelle (WEP, WPA et WPA2), qui consiste à définir et saisir soit une clé réseau, et la fonction WPS (Wi-Fi Protected Setup), où le modem, le routeur ou le point d'accès et l'ordinateur « s'accordent » sur une clé réseau et utilisent celle-ci d'une simple pression sur une touche pour sécuriser le réseau. Cette fonction n'est disponible que si le modem, le routeur ou le point d'accès supportent également WPS.

Il est impossible d'utiliser les deux manières simultanément. Donc, si vous avez des ordinateurs qui ne supportent pas WPS, nous vous conseillons d'utiliser la protection WPA.

Se connecter et sécuriser avec WPS

Après activation de la fonction WPS sur le routeur avec la touche WPS ou au moyen de la configuration WPS, l'ordinateur se met à rechercher la clé réseau automatique générée. Le réseau est automatiquement sécurisé.

Veillez à bien avoir installé l'Utilitaire sur votre ordinateur.

Lancez la fonction WPS sur le modem, le routeur ou le point d'accès.

Effectuez un clic droit sur l'icone "Sweex Wireless Utility" (Utilitaire Sans fil Sweex) puis choisissez "Open Utility" (Ouvrir l'utilitaire).

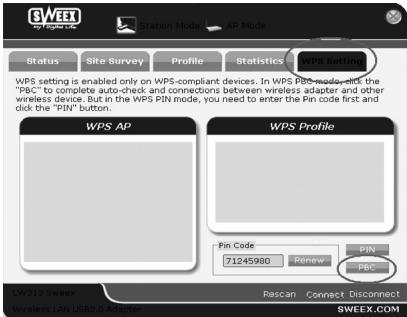

Sélectionnez WPS Setting (Paramétrage WPS) puis cliquez sur le bouton "PCB". L'adaptateur Cardbus LAN sans fil 300 Mo/s Sweex recherche alors le routeur, le modem ou le point d'accès qui émet un signal WPS puis il établit avec lui une connexion sécurisée.

Sélectionnez "PIN" si vous souhaitez utiliser un intervalle de chiffres dans "Pin Code" (Code PIN) en tant que clé réseau WPS. Entrez ensuite le code dans le routeur.

Les routeurs, modems ou points d'accès WPS trouvés apparaissent dans WPS AP (PA WPS).

Le routeur, modem ou point d'accès WPS auquel vous êtes connecté apparait dans WPS profile (Profil WPS).

Lorsque vous avez installé les pilotes du Sweeex Wireless LAN USB 2.0 adapter 300 Mbps 802.11n, vous pouvez connecter votre ordinateur sans fil à votre réseau sans fil. Cette procédure est décrite ci-dessous.

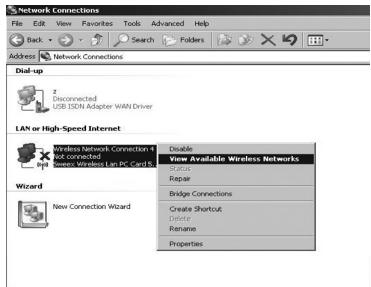

En bas à droite de votre écran, cliquez avec le bouton droit de la souris sur l'icône de la connexion sans fil et sélectionnez « Afficher les réseaux sans fil disponibles » (View Available Wireless Networks).

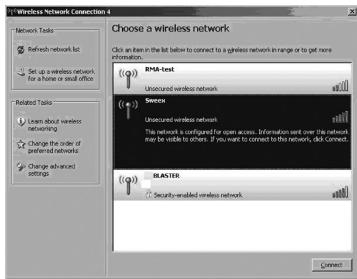

Les réseaux sans fil détectés par votre ordinateur s'affichent dans cette fenêtre. Dans notre exemple, les réseaux « RMA-test », « SweeX » et « BLASTER » ont été trouvés. Dans ce cas, les réseaux détectés seront différents de ceux affichés dans un autre exemple.

Si vous voulez que votre ordinateur recommence la détection de réseau, cliquez sur « Actualiser la liste des réseaux » (Refresh network list) dans la colonne de gauche. Vous obtenez ainsi l'état le plus récent de la situation.

Le réseau nommé « Sweenx » est un réseau non sécurisé. Pour connecter votre ordinateur à ce réseau, vous n'avez pas besoin de code de sécurité. Le réseau « BLASTER », quant à lui, est sécurisé. Pour connecter votre ordinateur à ce réseau, vous avez besoin d'un code de sécurité.

Si l'écran n'affiche pas de liste mais un message indiquant qu'aucun réseau sans fil n'a été détecté, contrôlez si le routeur sans fil, le modem sans fil ou le point d'accès sont allumés et/ou si la distance par rapport à l'ordinateur sans fil n'est pas trop grande.

Si un message indiquant que la connexion sans fil ne peut être configurée parce qu'un autre programme gère la connexion, désactive le logiciel en question et recommence la procédure au point précédent.

Pour vous connecter à l'un des réseaux défectés, sélectionnez le réseau en question et cliquez ensuite sur le bouton « Se connecter » (Connect).

Ce message apparait lorsque vous essayez de vous connecter à un réseau non sécurisé. Cliquez sur « Je confirme la demande de connexion » (Connect Anyway).

Ce message apparait lorsque vous essayez de vous connecter à un réseau sécurisé. Votre code de sécurité est demandé. Ce code de sécurité est également appelé la clé réseau. Saisissez la clé réseau dans les deux champs et cliquez sur « Se connecter » (Connect).

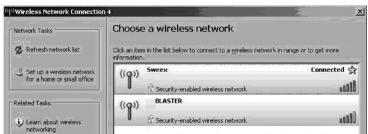

Lorsque la connexion au réseau sans fil est établie, le message « Connecté » (Connected) apparait après quelques instants. Votre réseau sans fil fonctionne donc normalement.

Si la clé réseau que vous avez saisie n'est pas la bonne, le message « Connectivité limitée ou inexistante » apparait après quelques instants. Votre connexion sans fil ne fonctionne pas correctement. Contrôlez la clé réseau. Contrôlez le routeur sans fil, le modem sans fil ou le point d'accès qui doivent attribuer une adresse IP à l'ordinateur. L'adresse IP est un numéro unique que chaque ordinateur doit avoir lorsqu'il se trouve connecté à un réseau. Dans la plupart des cas, l'adresse IP est automatiquement attribuée à l'ordinateur. Vérifiez également les paramètres de l'ordinateur.

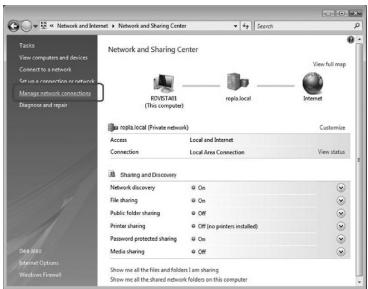

En bas à gauche de votre écran, allez à « Démarrer » (Start) → « Panneau de configuration » (Control Panel). Cliquez sur « Afficher l'état et la gestion du réseau » (View network status and tasks).

Dans la colonne à gauche, cliquez sur « Gérer les connexions réseau » (Manage network connections).

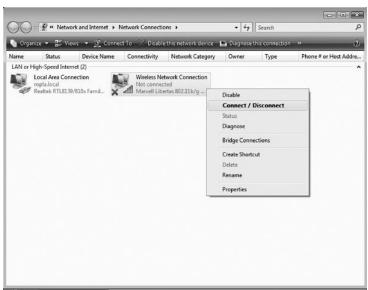

Cliquez avec le bouton droit de la souris sur « Connexion réseau sans fil » (Wireless Network Connection) et sélectionnez « Connecter/déconnecter » (Connect/Disconnect).

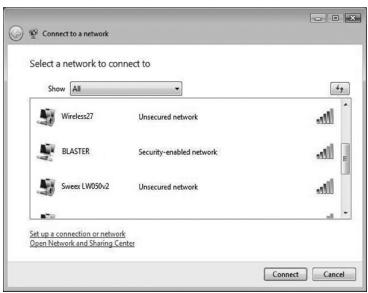

Sélectionnez votre réseau et cliquez sur le bouton « Connecter » (Connect). Indiquez au besoin votre code sécurisé pour vous connecter. Vous êtes à présent connecté à votre réseau.

Afficher les paramètres de l'ordinateur sous windows 2000 et XP

En bas à gauche de votre écran, allez à « Démarrer » (Start) → « Panneau de configuration » (Control Panel). Allez ensuite à « Connexions réseau et Internet » (Network and Internet Connections). Ouvrez « Connexions réseau » (Network Connections). Double-cliquez sur la connexion réseau sans fil.

Si vous utilisez l'affichage classique : « Démarrer » (Start) → « Paramètres » (Settings) → « Connexions réseau » (Network Connections). Double-cliquez sur « Connexion réseau sans fil » (Wireless Network Connection).

Une fenêtre affichant l'état de la connexion sans fil apparait à l'écran.

Cliquez sur l'onglet « Support » (Support) pour afficher votre adresse IP. Si la connexion a été établie correctement, l'adresse IP du routeur ou modem sans fil sera généralement affichée. Si l'adresse IP doit être indiquée ou modifiée, retournez à l'onglet « Général » (General) et cliquez sur le bouton « Propriétés » (Properties).

Indiquez ici que vous obtenez automatiquement une adresse IP ou indiquez l'adresse IP que vous pouvez utiliser. Cliquez sur « OK » pour enregistrer les paramètres.

Afficher les paramètres de l'ordinateur sous windows vista

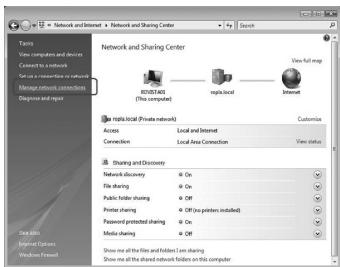

En bas à gauche de votre écran, allez à « Démarrer » (Start) → « Panneau de configuration » (Control Panel). Cliquez sur « Afficher l'état et la gestion du réseau » (View network status and tasks).

Dans la colonne à gauche, cliquez sur « Gérer les connexions réseau » (Manage network connections).

Cliquez avec le bouton droit de la souris sur « Connexion réseau sans fil » (Wireless Network Connection) et sélectionnez « Status ». Une fenêtre affichant l'état de la connexion sans fil apparait à l'écran.

Cliquez sur l'onglet « Support » (Support) pour afficher votre adresse IP. Si la connexion a été établie correctement, l'adresse IP du routeur ou modem sans fil sera généralement affichée.

Si vous ne pouvez pas sélectionner « Status », cela signifie qu'il n'y a pas encore de connexion. Sélectionnez dans ce cas « Connecter/déconnecter » (Connect/Disconnect). Voir le chapitre « Connexion de l'ordinateur au réseau sans fil »

Configuration de l'adresse IP sous vista

Si l'adresse IP doit être indiquée ou modifiée, retournez à l'onglet « Général » (General) et cliquez sur le bouton « Propriétés » (Properties).

Sélectionnez l'option « Internet Protocol version 4 (TCP/IPv4) » et cliquez sur « Propriétés » (Properties).

Indiquez ici que vous obtenez automatiquement une adresse IP ou indiquez l'adresse IP que vous pouvez utiliser. Cliquez sur « OK » pour enregistrer les paramètres.

Garantie

Une garantie de 3 ans s'applique à la plupart des produits Sweeix. Sweeix offre 2 ans de garantie sur les cartes graphiques et l'électronique grand public. Nous n'accordons aucune assistance ou garantie sur le logiciel fourni, les piles rechargeables ou les batteries. La prise en charge de la garantie ne s'effectue qu'auprès du revendeur chez lequel le produit a été acheté.

Tous les noms de marques et prérogatives associées mentionnées dans ce manuel sont et demeurent la propriété de leur détenuteur.
