BUILDER CX500 - Alimentation CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation ATX pour PC de bureau
Marque	Corsair
Modèle	Builder CX500 (CMPSU-500CX)
Dimensions (L x H x P)	150 x 86 x 140 mm
Poids	Non spécifié (estimation ~1,8 kg)
Alimentation d'entrée	CA 90-264 V, 6-10 A, 47-63 Hz
Puissance totale	500 W
Efficacité énergétique	Jusqu'à 80 %
Facteur de puissance	PFC actif (>0.99)
Ventilation	Ventilateur 120 mm ultra-silencieux à double roulement à billes, vitesse thermostatique
Rail +12 V	Rail simple dédié, 34 A, 408 W
Protections	Surtension, surcharge, sous-tension, court-circuit
Connecteurs principaux	ATX 24 broches (amovible 20+4), EPS12V 8 broches (amovible 4+4), PCI-E 6+2 broches (x2), SATA (x3 sur câbles), périphériques (x4)
Normes	ATX12V v2.3, rétrocompatible v2.2 et v2.01
MTBF	100 000 heures
Certifications	FCC, CE, UL/cUL, TUV, CB, CCC, BSMI, GOST, C-TICK, RoHS, WEEE
Garantie	2 ans (assistance technique à vie)
Contenu de l'emballage	Bloc d'alimentation, câble CA, guide utilisateur, attaches, vis, badge
Utilisation prévue	Intérieur uniquement, ordinateur de bureau
Température de fonctionnement	Non spécifiée (estimation 0-40 °C)

FOIRE AUX QUESTIONS - BUILDER CX500 CORSAIR

Comment installer le bloc d'alimentation Corsair CX500 ?

Avant l'installation, débranchez le cordon d'alimentation CA. Retirez l'ancienne alimentation si nécessaire. Fixez le bloc dans le châssis avec les vis fournies. Branchez le câble ATX 24 broches (amovible 20+4) sur la carte mère. Branchez le câble EPS12V 8 broches (amovible 4+4) pour le processeur. Connectez les câbles PCI-E pour les cartes graphiques, SATA pour les disques durs, et périphériques. Branchez le cordon d'alimentation CA et allumez l'interrupteur.

Quels sont les connecteurs fournis avec le Corsair CX500 ?

Le Corsair CX500 (modèle CMPSU-500CX) inclut : un câble ATX 24 broches (600mm), un câble processeur EPS12V 8 broches (600mm), deux câbles PCI-E (600mm chacun), un câble SATA avec 3 connecteurs (550mm), et un câble périphérique avec 4 connecteurs (850mm). Les connecteurs disquette sont attachés à l'extrémité du câble périphérique.

Quelle est la garantie du Corsair CX500 ?

Corsair offre une garantie limitée de 2 ans contre les défauts matériels et de fabrication à l'acheteur initial. Pendant cette période, Corsair répare ou remplace le produit à sa discrétion. L'assistance technique et le service après-vente sont disponibles à vie via corsair.com.

Le Corsair CX500 est-il compatible avec les cartes mères à connecteur 20 broches ?

Oui, le connecteur ATX principal est équipé d'un mécanisme amovible à 4 broches, ce qui permet de l'utiliser comme un connecteur 20 broches en débranchant la partie supplémentaire. Ne confondez pas cette partie avec le connecteur P4/12V.

Quelle est l'efficacité énergétique du Corsair CX500 ?

L'efficacité peut atteindre 80 %, ce qui réduit la production de chaleur et les factures d'électricité. Il est conforme à la norme ATX12V v2.3 et dispose d'un PFC actif (>0.99) pour une alimentation propre.

Le ventilateur du Corsair CX500 fait-il du bruit ?

Le ventilateur de 120 mm est ultra-silencieux grâce à un double roulement à billes. Sa vitesse varie en fonction de la température, ce qui le rend discret même à pleine charge.

Quelles protections offre le Corsair CX500 ?

Il intègre plusieurs protections : surtension (OVP), surcharge (OPP), sous-tension (UVP) et court-circuit (SCP). Ces sécurités protègent les composants internes du système.

Puis-je utiliser le Corsair CX500 dans un pays avec une tension de 230 V ?

Oui, l'alimentation accepte une entrée universelle de 90-264 V et une fréquence de 47-63 Hz. Elle fonctionne donc aussi bien sur 110 V que sur 230 V sans nécessiter de réglage manuel.

Quelles sont les dimensions du Corsair CX500 ?

Les dimensions sont de 150 mm de largeur, 86 mm de hauteur et 140 mm de profondeur. Assurez-vous que votre châssis peut accueillir ces dimensions avant l'achat.

Le câble d'alimentation ATX peut-il être utilisé sur une carte mère à 20 broches ?

Oui, le connecteur ATX 24 broches est amovible en deux parties : 20+4 broches. Pour une carte mère 20 broches, séparez la partie à 4 broches et branchez uniquement la partie à 20 broches. Ne branchez pas la partie amovible sur le connecteur processeur.

MODE D'EMPLOI BUILDER CX500 CORSAIR

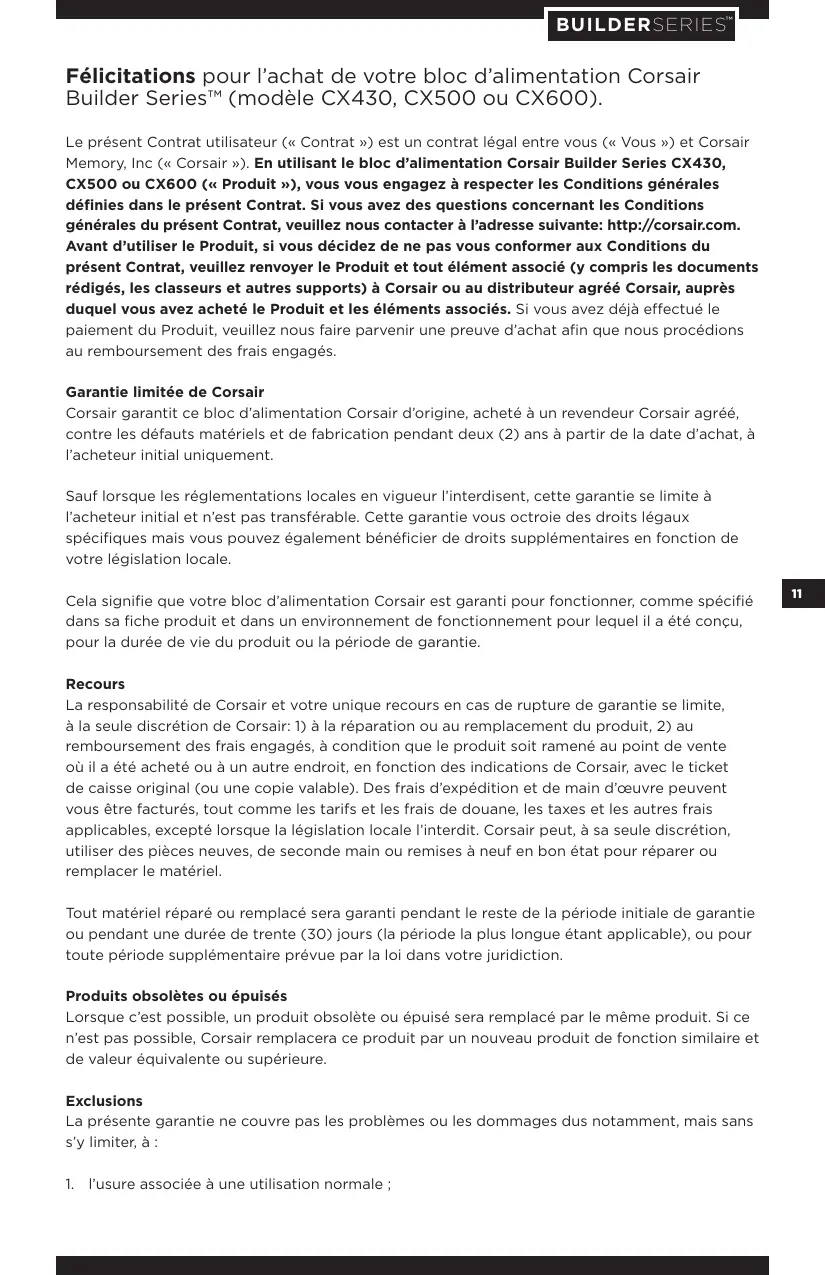

Félicitations pour l'achat de votr ™ (modèle CX430, CX500 ou CX600).

Le présent Contrat (« Contrat ») est un contrat légal entre vous (« Vous ») et Corsair Memory, Inc (« Corsair »). En utilisant l CX430, CX500 ou CX600 (« Produit »), vous vous engagez à respecter les Conditions générales définies dans le présent Contrat. Si vous avez des questions concernant les Conditions générales du présent Contrat, veuillez nous contacter à l'adresse suivante : http://corsair.com. Avant d'utiliser le Produit, si vous décidez de ne pas vous conformer aux Conditions du présent Contrat, veuillez renvoyer le Produit et tout élément associé (y compris les documents écrits, les classeurs et autres supports) à Corsair ou au distributeur agréé Corsair, auprès duquel vous avez acheté le Produit et les éléments associés. Si vous avez déjà effectué le paiement du Produit, veuillez nous faire parvenir une preuve d'achat afin que nous procédions au remboursement des frais engagés.

Garantie limitée de Corsair

Corsair garantit ce bloc d'alimentation Corsair d'origine, acheté à un revendeur Corsair agréé, contre les défauts matériels et de fabrication pendant deux (2) ans à partir de la date d'achat, à l'acheteur initial uniquement.

Sauf lorsque les réglementations locales en vigueur l'interdisent, cette garantie se limite à l'acheteur initial et n'est pas transférable. Cette garantie vous octroie des droits légaux spécifiques mais vous pouvez également bénéficier de droits supplémentaires en fonction de votre législation locale.

Cela signifie que votre bloc d'alimentation Corsair est garanti pour fonctionner, comme spécifié dans sa fiche produit et dans un environnement de fonctionnement pour lequel il a été conçu, pour la durée de vie du produit ou la période de garantie.

Recours

La responsabilité de Corsair et votre unique recours en cas de rupture de garantie se limite, à la seule discrétion de Corsair : 1) à la réparation ou au remplacement du produit, 2) au remboursement des frais engagés, à condition que le produit soit ramené au point de vente où il a été acheté ou à un autre endroit, en fonction des indications de Corsair, avec le ticket de caisse original (ou une copie valable). Des frais d'expédition et de main d'œuvre peuvent vous être facturés, tout comme les tarifs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l'interdit. Corsair peut, à sa seule discrétion, utiliser des pièces neuves, de seconde main ou remises à neuf en bon état pour réparer ou remplacer le matériel.

Tout matériel réparé ou remplacé sera garanti pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre juridiction.

Produits obsolètes ou épuisés

Lorsque c'est possible, un produit obsolète ou épuisé sera remplacé par le même produit. Si ce n'est pas possible, Corsair remplacera ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure.

Exclusions

La présente garantie ne couvre pas les problèmes ou les dommages dus notamment, mais sans s'y limiter, à :

1. l'usure associée à une utilisation normale;
2. tout accident, modification, mauvaise utilisation, démontage, détournement ou réparation non autorisée;
3. la suppression de toute étiquette ou libellé du fabricant;
4. toute utilisation abusive, notamment si elle est contraire aux instructions fournies avec le produit;
5. le branchement à une source d'alimentation fournissant une tension non adaptée ;
6. l'utilisation de consommables (des batteries de remplacement, par exemple) non fournis par Corsair, sauf si les réglementations locales en vigueur interdisent cette restriction;
7. toute autre cause non liée à un défaut matériel ou de fabrication du produit.

En outre, cette garantie n'est pas applicable aux produits contrefaits, c'est-à-dire les produits que Corsair, à sa seule discrétion, identifie comme n'ayant pas été fabriqués par Corsair ou par l'un des partenaires fabricants agréés par Corsair.

Limitation de responsabilité

CORSAIR NE SAURAIT ÊTRE TENU RESPONSABLE DE DOMMAGES SPÉCIAUX, FORTUITS, INDIRECTS OU CONSÉQUENTS QUELS QU'ILS SOIENT, NOTAMMENT, MAIS SANS S'Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE AU PRODUIT, MÊME SI L'ÉVENTUALITÉ DE TELS DOMMAGES AVAIT ÉTÉ SIGNALÉE À CORSAIR AUPARAVANT. Certaines législations locales

n'autorisent pas l'exclusion ou la limitation des dommages spéciaux, indirects, fortuits ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans votre juridiction.

Durée des garanties implicites

SAUF SI LES RÉGLEMENTATIONS EN VIGUEUR L'INTERDISENT, TOUTE GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D'ADAPTATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATÉRIEL EST LIMITÉE À LA DURÉE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certaines législations locales n'autorisent pas les limitations de durée d'une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dans votre juridiction.

Droits légaux nationaux

Il est possible que la législation nationale qui régit la vente des biens de consommation octroie des droits légaux aux consommateurs. De tels droits ne sont pas affectés par les garanties de la présente garantie limitée.

Aucune autre garantie

Aucun agent, revendeur ou employé de Corsair n'est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments.

Réclamation de garantie

Avant d'effectuer un , veuillez contacter notre groupe d'assistance technique ou consulter la section d'assistance technique du site Web corsair.com. Vous trouverez peut-être une solution simple au problème qui vous préoccupe.

En général, tout valide effectuée pendant les trente (30) jours qui suivent la date d'achat doit être traitée au point de vente d'origine. La durée de cette période est différente pour certains points de vente. Veuillez consulter la politique de retour applicable auprès du revendeur par le biais duquel vous avez acheté le produit. Tout qui ne peut pas être traitée via le point de vente d'origine doit être adressée directement à Corsair. Les coordonnées de notre service après-vente sont indiquées sur la page Web corsair.com/contact, ainsi que dans la documentation fournie avec le produit.

Idéal pour la maison ou le bureau

sont conçus pour assurer une compatibilité sans faille avec une nouvelle configuration ou la mise à niveau de votre ordinateur de bureau. Leurs fonctionnalités, généralement réservées aux blocs d'alimentation haut de gamme, en font des produits parfaitement adaptés aux systèmes nécessitant une alimentation continue et fiable, ainsi qu'un faible niveau de bruit.

Cette boîte contient un bloc d'alimentation conforme aux normes universelles ATX, un câble d'alimentation et un guide de démarrage rapide clair et détaillé. vous permettent d'installer facilement et rapidement votre système, pour un fonctionnement durable et sans défaillance.

Avantages de Corsair

Basé sur les technologies les plus avancées, le bloc d'alimentation Corsair Builder Series est doté de caractéristiques de premier ordre :

• Il est compatible avec les dernières normes ATX12V v2.3 et rétrocompatible avec les systèmes ATX12V 2.2 et ATX12V 2.01.
• Le ventilateur de 120 mm ultra silencieux, doté d'un double roulement à billes, assure une excellente circulation d'air tout en générant un niveau de bruit exceptionnellement faible. Sa vitesse varie en fonction de la température.
• Jusqu'à 80 % d'efficacité énergétique, réduisant la chaleur produite et les factures d'électricité.
• Une correction du facteur de puissance active de 0,99 fournit une alimentation propre et fiable.
• Grâce à l'entrée CA universelle 90-264 V, plus besoin d'appuyer sur le petit interrupteur rouge !
• Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système.
• Câbles extra longs entièrement gainés adaptés aux châssis tour pleine taille.
• La garantie de deux ans est doublée d'un accès à vie à l'assistance technique et au service après-vente renommés de Corsair.

Spécifications du bloc d'alimentation

• Dimensions: 150 mm( I) × 86 mm( P) × 140 mm( L)
• MTBF : 100 000 heures.

MODELE	CMPSU-430CX		CMPSU-500CX		CMPSU-600CX
	ENTRÉE CA NOMINALE
ENTRÉE CA	CA 90-264 V
COURANT D'ENTRÉE	6-10A
Fréquence	47Hz-63Hz
	SORTIE CC NOMINALE
	CHARGE MAXIMALE	SORTIE MAXIMALE	CHARGE MAXIMALE	SORTIE MAXIMALE	CHARGE MAXIMALE	SORTIE MAXIMALE
+3.3V	20A	120W	25A	130W	25A	150W
+5V	20A		20A		25A
+12V	28A	336W	34A	408W	40A	480W
-12V	0.8A	9.6W	0.8A	9.6W	0.8A	9.6W
+5VSB	3A	15W	3A	15W	3A	15W
PUISSANCE TOTALE	430W		500W		600W

Contenu de l'emballage

• Bloc d'alimentation Corsair Builder Series
• Guide de l'utilisateur Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation
• Badge du boîtier Corsair

Configuration des câbles Corsair

CMPSU-430CX
QTÉ	Longueur	Nombre de connecteurs par Cable
1	600mm	1	Câble ATX (24 broches)
1	600mm	1	Câble de processeur EPS12V (8 broches)
1	600mm	1	Câble PCI-E
2	550mm	2	Câble SATA
1	850mm	4	Câble péripérique
CMPSU-500CX
QTÉ	Longueur	Nombre de connecteurs par cable
1	600mm	1	Câble ATX (24 broches)
1	600mm	1	Câble de processeur EPS12V (8 broches)
2	600mm	1	Câble PCI-E
1	550mm	2	Câble SATA
1	700mm	3
2	850mm	4	Câble péripérisque

CMPSU-600CX
QTY	Longueur	Nombre de connecteurs par cable
1	600mm	1	Câble ATX (24 broches)
1	600mm	1	Câble de processeur EPS12V (8 broches)
2	600mm	1	Câble PCI-E
2	700mm	3	Câble SATA
1	1050mm	5	Câble pérophérique

Remarques : - Les connecteurs disquette sont attachés à l'extrémité du câble périphérique. - Le connecteur d'alimentation ATX est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère. - Le connecteur d'alimentation EPS12V est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche à 8 broches ou une fiche à 4 broches « P4/12V » sur la carte mère.

Installation

Avant de procéder à l'installation, veuillez lire l'intégralité du présent manuel.

Étape A : Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.
3. Suivez les instructions fournies dans le manuel de votre châssis et désinstallez le bloc d'alimentation actuel.
4. Passez à l'Étape B.

Étape B : Installation du bloc d'alimentation Corsair Builder Series

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. ère et installez le bloc d'alimentation à l'aide des vis fournies.
3. Branchez le câble d'alimentation principal à 24 broches. Le câ est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.

a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le câ du bloc d'alimentation directement sur votre carte mère. b. Si votre carte mère est équipée d'une fiche à 20 broches, vous pouvez débrancher le câble à 4 broches du connecteur à 24 broches, puis brancher le câble à 20 broches sur la carte mère sans brancher le connecteur à 4 broches.

1. Branchez le câble à 8 broches +12V (EPS12V).

a. Si votre carte mère possède une fiche +12V à 8 broches, branchez le câble à 8 broches directement sur la carte mère. b. Si votre carte mère est équipée d'une fiche à 4 broches, débranchez le câble à 8 broches du connecteur à 4 broches, puis branchez le câble à 4 broches correctement directement sur la carte mère.

AVERTISSEMENT : la section de 4 broches amovible du connecteur principal à 24 broches n'est pas un connecteur « P4 » ou « +12 V ». Si vous l'utilisez à la place du connecteur « P4 » ou « +12 V », vous risquez d'endommager gravement le système.

1. Branchez les câbles périphériques, PCI-Express et SATA.

a. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur et de votre CD-ROM/DVD-ROM. b. Raccordez le câble SATA aux fiches d'alimentation de votre disque dur SATA. c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo PCI-Express, le cas échéant. d. aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble.

1. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en plaçant l'interrupteur en position de marche (désignée par « I »).

Félicitations ! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Builder Series. Votre système est maintenant prêt à fonctionner !

Consignes de sécurité importantes

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boî èce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en interieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité de l'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installez pas près d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce câble dans la fiche P4 ou ATX +12 V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et homologations

FCC	FCC Rules Part 15, Class B
ICES	ICES-003
CE	EN 55022:2006 + A1:2007, Class BEN61000-3-2:2006 Class DEN61000-3-3: 1995 + A1:2001 + A2:2005EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2:1995 + A1:1998 + A2:2000IEC61000-4-3:2006IEC61000-4-4:2004IEC61000-4-5:2005IEC61000-4-6:2003 + A1:2004 + A2:2006IEC61000-4-8:1993 + A1:2000IEC61000-4-11:2004
UL / CUL	UL 60950-1
CSA	C22.2 NO. 60950-1
C-TICK	AS/NZS CISPR 22:2006, CLASS B
TUV	EN 60950-1
CB	IEC 60950-1
CCC	GB4943GB9254GB17625.1
BSMI	CNS14336CNS13438
GOST	R IEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99
RoHS	2002/95/EC, Restriction of Hazardous Substances Directive (Directive européenne limitant l'utilisation desubstances dangereuses)
WEEE	2002/96/EC, Waste Electrical and Electronic Equipment Directive (Directive européenne relative aux déchetsd'équipements électriques et électroniques)
RoHS (Chine)	Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution causée par les Produitsd'Information Électronique
