BUILDER CX500 - Alimentazione CORSAIR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore ATX per PC desktop
Marca	Corsair
Modello	Builder CX500 (CMPSU-500CX)
Dimensioni (L x A x P)	150 x 86 x 140 mm
Peso	Non specificato (stima ~1,8 kg)
Alimentazione in ingresso	CA 90-264 V, 6-10 A, 47-63 Hz
Potenza totale	500 W
Efficienza energetica	Fino all'80%
Fattore di potenza	PFC attivo (>0,99)
Ventilazione	Ventola 120 mm ultra silenziosa a doppio cuscinetto a sfere, velocità termostatica
Rotaia +12 V	Rotaia singola dedicata, 34 A, 408 W
Protezioni	Sovratensione, sovraccarico, sottotensione, cortocircuito
Connettori principali	ATX 24 pin (rimovibile 20+4), EPS12V 8 pin (rimovibile 4+4), PCI-E 6+2 pin (x2), SATA (x3 su cavi), periferiche (x4)
Norme	ATX12V v2.3, retrocompatibile v2.2 e v2.01
MTBF	100.000 ore
Certificazioni	FCC, CE, UL/cUL, TUV, CB, CCC, BSMI, GOST, C-TICK, RoHS, WEEE
Garanzia	2 anni (assistenza tecnica a vita)
Contenuto della confezione	Alimentatore, cavo CA, guida utente, fascette, viti, adesivo
Utilizzo previsto	Solo interno, computer desktop
Temperatura di funzionamento	Non specificata (stima 0-40 °C)

Domande frequenti - BUILDER CX500 CORSAIR

Come installare l'alimentatore Corsair CX500?

Prima dell'installazione, scollegare il cavo di alimentazione CA. Rimuovere l'alimentatore precedente se necessario. Fissare l'alimentatore nel telaio con le viti fornite. Collegare il cavo ATX 24 pin (rimovibile 20+4) alla scheda madre. Collegare il cavo EPS12V 8 pin (rimovibile 4+4) per il processore. Collegare i cavi PCI-E per le schede grafiche, SATA per i dischi rigidi e periferiche. Collegare il cavo di alimentazione CA e accendere l'interruttore.

Quali sono i connettori forniti con il Corsair CX500?

Il Corsair CX500 (modello CMPSU-500CX) include: un cavo ATX 24 pin (600mm), un cavo processore EPS12V 8 pin (600mm), due cavi PCI-E (600mm ciascuno), un cavo SATA con 3 connettori (550mm), e un cavo periferiche con 4 connettori (850mm). I connettori per floppy sono attaccati all'estremità del cavo periferiche.

Qual è la garanzia del Corsair CX500?

Corsair offre una garanzia limitata di 2 anni contro difetti di materiali e fabbricazione all'acquirente originale. Durante questo periodo, Corsair ripara o sostituisce il prodotto a sua discrezione. L'assistenza tecnica e il servizio post-vendita sono disponibili a vita tramite corsair.com.

Il Corsair CX500 è compatibile con schede madri a connettore 20 pin?

Sì, il connettore ATX principale è dotato di un meccanismo rimovibile a 4 pin, che consente di utilizzarlo come connettore 20 pin scollegando la parte aggiuntiva. Non confondere questa parte con il connettore P4/12V.

Qual è l'efficienza energetica del Corsair CX500?

L'efficienza può raggiungere 80%, riducendo la produzione di calore e le bollette elettriche. È conforme allo standard ATX12V v2.3 e dispone di PFC attivo (>0,99) per un'alimentazione pulita.

La ventola del Corsair CX500 fa rumore?

La ventola da 120 mm è ultra silenziosa grazie a un doppio cuscinetto a sfere. La sua velocità varia in base alla temperatura, rendendola discreta anche a pieno carico.

Quali protezioni offre il Corsair CX500?

Integra diverse protezioni: sovratensione (OVP), sovraccarico (OPP), sottotensione (UVP) e cortocircuito (SCP). Queste sicurezze proteggono i componenti interni del sistema.

Posso utilizzare il Corsair CX500 in un paese con tensione di 230 V?

Sì, l'alimentatore accetta un ingresso universale da 90-264 V e una frequenza di 47-63 Hz. Funziona quindi sia a 110 V che a 230 V senza necessità di regolazione manuale.

Quali sono le dimensioni del Corsair CX500?

Le dimensioni sono 150 mm di larghezza, 86 mm di altezza e 140 mm di profondità. Assicurati che il tuo telaio possa ospitare queste dimensioni prima dell'acquisto.

Il cavo di alimentazione ATX può essere utilizzato su una scheda madre a 20 pin?

Sì, il connettore ATX 24 pin è rimovibile in due parti: 20+4 pin. Per una scheda madre a 20 pin, separa la parte a 4 pin e collega solo la parte a 20 pin. Non collegare la parte rimovibile al connettore del processore.

MANUALE UTENTE BUILDER CX500 CORSAIR

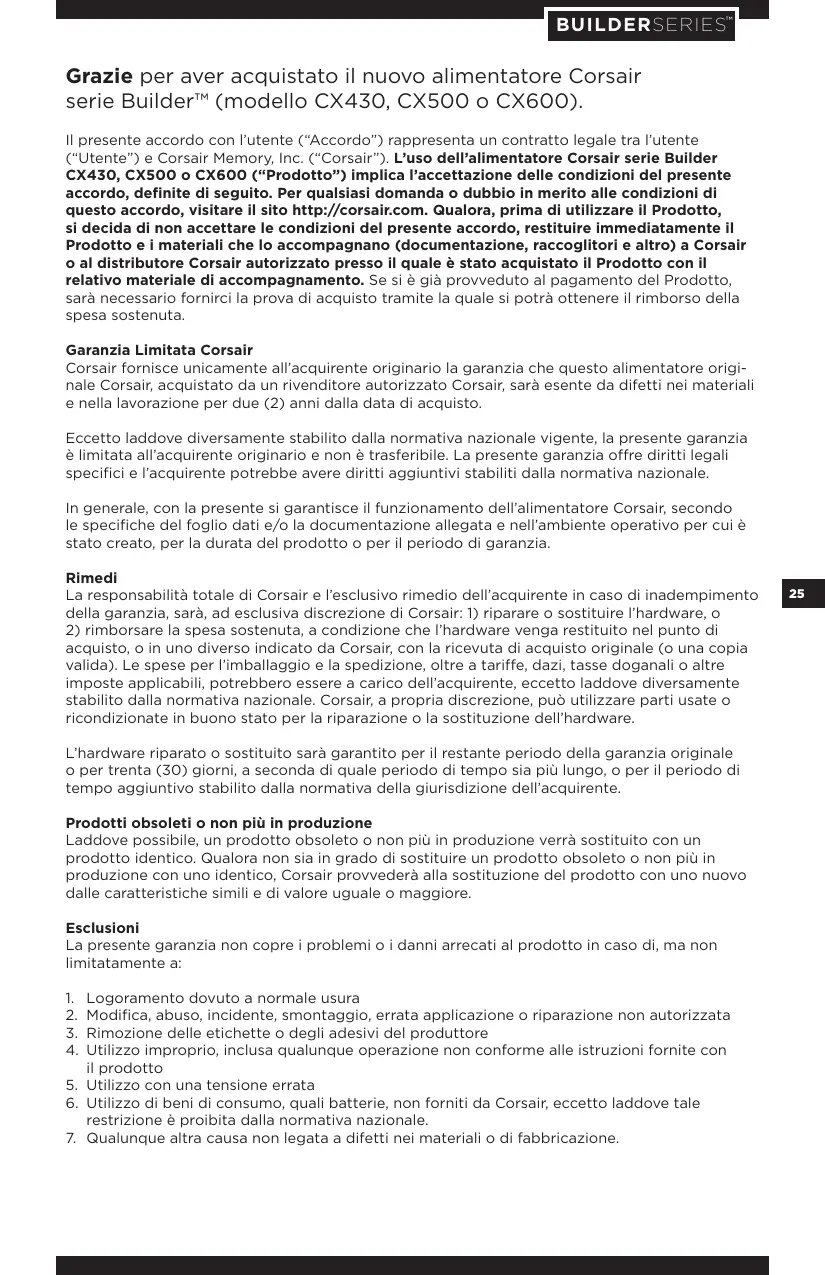

Grazie per aver acquistato il nuovo alimentatore Corsair seriée Builder™ (modello CX430, CX500 o CX600).

Il presente accordo con l'utente ("Accordo") rappresenta un contratto legale tra l'utente ("Utente") e Corsair Memory, Inc. ("Corsair"). L'uso dell'alimentatore Corsair serie Builder CX430, CX500 o CX600 ("Produotto") implicare l'accettazione delle condizioni del presente accordo, definite di seguito. Per qualsiasi commande o dubbio in merito alle condizioni di questo accordo, visitare il site http://corsair.com. Qualora, prima di utilizzare il Prodotto, si decide di non accettare le condizioni del presente accordo, restituire immediamente il Prodotto e i materiali che lo accompaniesnano (documentazione, raccoglitori e altri) a Corsair o al distributore Corsair autorizzato presso il quale è stato acquistato il Prodotto con il relativo materiale di accompagnamento. Se si è già provveduto al pagamento del Prodotto, sare necessario fornirci la prova di acquisito tramite la quale si potrá ottenere il rimborso della spesa sostenuta.

Garanzia Limitata Corsair

Corsair fornisce unicamente all'acquirente originario la garanzia che questo alimentatore origine Corsair, acquistato da un rivenditore autorizzato Corsair, sare esente da difetti nei materiali e nella lavorazione per due (2) anni alla data di acquisito.

Eccetto laddove diversamente stabilito alla normativa nazionale vigente, la presente garanzia è limitata all'acquirente originario e non è trasferibile. La presente garanzia offre diritti legali specifici e l'acquirente potrebbe ave diritti aggiuntivi stabiliti alla normativa nazionale.

In generale, con la presente si garantisce il funzionamento dell'alimentatore Corsair, secondo le specifiche del foglio dati e/o la documentazione allegata e nell'ambiente operativo per cui è stato创建工作, per la durata del prodotto o per il periodo di garanzia.

Rimedi

La responsabilità totale di Corsair e l'esclusivo rimedio dell'acquirente in caso di inadempimento della garanzia, sare, ad esclusiva discrezione di Corsair: 1) riparare o sostituire l'hardware, o 2) rimborsare la spesa sostenuta, a condizione che l'hardware venga restituito nel punto di acquisto, o in uno diverso indicate da Corsair, con la ricevuta di acquisto originale (o una copia valida). Le spese per l'imballaggio e la spedizione,或者其他 tariffe, dazi, tasse doganali o altre imposte applicabili, potrebbero essere a carico dell'acquirente, eccetto laddove diversamente stabilito dalla normativa nazionale. Corsair, a propria discrezione, cui usate o ricondizione in buono stato per la riparazione o la sostituzione dell'hardware.

L'hardware riparato o sostituito sare garantito per il restante periodo della garanzia originale o per trenta (30) giorni, a seconda di quale periodo di tempo sia più lungo, o per il periodo di tempo aggiuntivo stabilito dalla normativa della giurisdizione dell'acquirente.

Prodotti obsoleti o non più in produzione

Laddove possibile, un prodotto obsoleto o non più in produzione verrà sostituito con un prodotto identico. Qualora non si in grado di sostituire un prodotto obsoletto o non più in produzione con uno identico, Corsair provvedera alla sostituzione del prodotto con uno nuovo dalleATTERistiche simili e di valor uguale o maggiore.

Esclusioni

La presente garanzia non copre i problemi o i danni arrecati al prodotto in caso di, ma non limitatamente a:

1. Logoramento dovuto a normale usura
2. Modifica, abuso, incidente, smontaggio, errata applicazione o riparazione non autorizzata
3. Rimozione delle etichette o degli adesivi del produttore
4. Utilizzo improprio, inclusa qualunque operazione non conforme alle istruzioni fornite con il prodotto
5. Utilizzo con una tensione errata
6. Utilizzato di beni di consumo, quali batterie, non forniti da Corsair, eccetto laddove tale restrizione è proibita alla normativa nazionale.
7. Qualunque altra causa non legata a difetti nei materiali o di fabbricazione.

Sono inoltre esclusi dalla garanzia i prodotti contraffatti, ossia quei prodotti che Corsair, a proprioia discrezione, stabilisce non siano stati fabbricati da Corsair o da partner autorizzati.

Limitazione di responsabilità

CORSAIR NON SARÀ RESPONSABILE PER DANNI SPECIALI, INCIDENTALI, INDIRETTI O CONSEQUENZIALI, INCLUSA, MA NON LIMITATAMENTE A, LA PERDITA DI PROFITTI, RICAVI O DATI (DIRETTI O INDIRETTI) O LA PERDITA COMMERCIALE PER INADEMIENZA A QUALUNQUE GARANZIA ESPLICITA O IMPLICITA SUL PRODOTTO, NEANCHE PREVIO AVVISO A CORSAIR DELLEVENTUALità DI TALI DANNI. Alcune normative nazionali non consentono l'esclusione o la limitazione dei danni speciali, indiretti, incidentali o consequencesi, per cui tale limitazione o esclusione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Durata delle garanzie implicite

ECCETTO LADDOVE DIVERSAMENTE STABILITO DALLA NORMATIVA VIGENTE, QUALUNQUE GARANZIA IMPLICITA O CONDIZIONE DI COMMERCIABILITA O IDONEITÀ PER UNO SCOPO SPECIFICO SUL PRESENTE PRODOTTO HARDWARE è LIMITATA ALLA DURATA DEL PERIODO DI GARANZIA LIMITATA APPLICABLE PER IL PRODOTTO. Alcune normative nazionali non consentono limitazioni sulla durata delle garanzie implicite, per cui tale limitazione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Diritti legali nazionali

I consumatori possono avere diritti legali sanciti alla legge nazionale vigente che regola la vendita di beni di consumo. Le garanzie contente nella presente Garanzia Limitata non ledono tali diritti.

Esclusione di ulteriori garanzie

Nessun dipendente, rivenditore o agente Corsair è autorizzato ad applicare modifiche, estensioni o aggiunte alla presente garanzia.

Come richiedere un intervento in garanzia

Prima di richiedere un'intervento in garanzia suggeriamo di contattare il gruppo di supporto tecnico o visitare la pagina corsair.com e consultrare la sezione relativa all'assistenza tecnica. La sezione offre supporto per problemi di semplice soluzione.

In generale, le richieste di intervento in garanzia valide vanno fatto pervenire al punto di acquisto originale entro i trenta (30) giorni successivi all'acquisto. Tale periodo può variare in base a dove è stato acquistato il prodotto. Si consiglia di consultare la normativa sui resi presso il rivenditore da cui è stato acquistato il prodotto. Eventuali richieste di intervento in garanzia che non possono essere elaborate dal punto di acquisto originale vanno inviate direttamente a Corsair. Le informazioni diicontatto relative al nostro servizio clienti sono disponibili alla pagna corsair.com/contact o nella documentazione fornita con il prodotto.

Introduzione

Ideale per la casa e per l'ufficio

La série di alimentatori Builder di Corsair è progettata per offrir配套abilità perfetta con i sistemi dei computer desktop e con i loro aggiornamenti. Grazie alle funzionalità tipiche degli alimentatori di fascia alta, rappresenta la scelta ideale per i sistemi che si basano su un'alimentazione continua e affidabile e bassi livelli di rumore.

La confezione contiene un alimentatore conforme agli standard ATX universali, un cavo di alimentazione e una guida introductiva chiara e dettagliata. Gli alimentatori Corsair della serie Builder consentono l'ecusione rapida e esplicate dei sistemi, garantendo un funzionamento ottimale per anni.

Vantaggi Corsair

Gli alimentatori della serie Builder di Corsair offrono funzionalità e technologie d'avanguardia:

• Supporto del recente standard ATX12V v2.3 e retrocompatibilità con i sistemi ATX12V 2.2 e ATX12V 2.01.
• Ventola ultrasilenziosa da 120 mm con due cuscinetti a sfera per un efficiente flusso d'aria a un bassissimo livllo di rumore grazie alla variazione della velocità in base alla temperatura.
• Fino al 80% di efficienza energetica significata meno dispersione di calore e risparmi sulle bollete elettriche.
  Correzione del fattore di potenza attiva di 0,99, che fornisce un'alimentazione precisa e affidabile.
  L'ingresso CA universale 90-264 V elimina la necessità di modificare il voltaggio.
• Una via dedicata a +12 V offre la massima compatibilità con i componenti del sistema più recenti.
• La protezione da sovratensione, sovr alimentazione e la protezione da sottocorrente e cortocircuito contribuiscono alla sicurezza dei componenti critici del sistema.
• Cavi di lunghezza sufficiente con guaina per configurazioni in telai full tower.
• 2 anni di garanzia e accesso illimitato ai servizi di assistenza tecnica Corsair di altissimo livello.

Dimensioni: 150~mm (P) × 86 mm (A) × 140 mm (L)
MTBF (tempo medio tra guasti): 100.000 ore

Specifiche dell'alimentatore

MODELLO	CMPSU-430CX		CMPSU-500CX		CMPSU-600CX
	POTENZA DI INGRESSO CA
INGRESSO CA	90-264 V
CORRENTE DI INGRESSO	6-10 A
FREQUENZA	47 Hz - 63 Hz
	POTENZA DI USCITA CC
	CARICO MASSIMO	USCITA MASSIMA	CARICO MASSIMO	USCITA MASSIMA	CARICO MASSIMO	USCITA MASSIMA
+3.3V	20A	120W	25A	130W	25A	150W
+5V	20A		20A		25A
+12V	28A	336W	34A	408W	40A	480W
-12V	0.8A	9.6W	0.8A	9.6W	0.8A	9.6W
+5VSB (STANDBY)	3A	15W	3A	15W	3A	15W
POTENZA TOTALE	430W		500W		600W

Contenuto del pacchetto

• Alimentatore serie Builder di Corsair
• Manuale dell'utente
• Cavo di alimentazione CA
  Fascette per cavi
  Viti di montaggio
• Targhetto identificativa contentatore Corsair

Configurazione dei cavi Corsair

CMPSU-430CX
QTÀ	Lunghezza	Connettori per cavo
1	600mm	1	Cavo ATX (24 pin)
1	600mm	1	Cavo CPU EPS12V (8 pin)
1	600mm	1	Cavo PCI-E
2	550mm	2	Cavo SATA
1	850mm	4	Cavo per periferiche
CMPSU-500CX
QTÀ	Lunghezza	Connettori per cavo
1	600mm	1	Cavo ATX (24 pin)
1	600mm	1	Cavo CPU EPS12V (8 pin)
2	600mm	1	Cavo PCI-E
1	550mm	2	Cavo SATA
1	700mm	3
1	1050mm	5	Cavo per periferiche

CMPSU-600CX
QTÀ	Lunghezza	Connettori per cavo
1	600mm	1	Cavo ATX (24 pin)
1	600mm	1	Cavo CPU EPS12V (8 pin)
2	600mm	1	Cavo PCI-E
2	700mm	3	Cavo SATA
1	1050mm	5	Cavo per periferiche

Note:
- I connettori floppy sono collegati all'estremità del cavo per periferiche.
- Il connettò di alimentazione ATX dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla schedde madre.
- Il connettore di alimentazione EPS12V dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 8 pin o di una presa "P4/12 V" a 4 pin sulla scheda madre.

Installazione

Prima di procedere con l'installazione, leggere attendamente e per intero quello manuale.

Fase A - Sostituzione di un alimentatore più esistente

Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA alla presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione alla scheda video, alla scheda madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l'alimentatore più in uso.
4. Andare alla Fase B.

Fase B - Installazione dell'alimentatore serie Builder di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.

2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.

3. Collegare il cavo di alimentazione principale a 24 pin. Il cavo di alimentazione principale a 24 pin posto sull'alimentatore dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre.

a. Se la schedà madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin dell'alimentatore direttamente alla schedà madre.
b. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madreenersza collegare il connettore a 4 pin.

1. Collegare il cavo a 8 pin +12V (EPS12V).

a. Se la schedà madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla schedà madre.
b. Se la schedà madre è dotata di una presa a 4 pin, è necessario scollegare il cavo a 4 pin dal connettor e 8 pin e collegare il cavo a 4 pin direttamente alla schedà madre.

Avvertenza: il cavo scollegabile a 4 pin del connettore principale a 24 pin non è un connettore "P4" o "+"12 V". L'uso di quello cavo al posto di un connettore "P4" o "+"12 V" può provocare gravi danni.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

a. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
b. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido.
c. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione della schedà video PCI-Express.
d. Collegare i cavi per periferiche alle periferiche che richiedono un connettore a 4 pin piccolo.
e. Assicurarsi che tutti i cavi siano collegati saldamente.

1. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo spingendo l'interruttore sulla posizione "l".

Congratulazioni! L'installazione dell'alimentatoreserieBuilder di Corsair è stata completata e il systemà è pronto per essere utilizzato!

Informazioni importanti sulla sicurezza ATTENZIONE:PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installatione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o alsystema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non après l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.

4. Non utilizzato l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.

5. Non installare in prossimità di fonti di calorie quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calorie.

6. Non insere oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizes cavi modulari, usare solo cavi forniti dal produttore. Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12 V. Non inseire forzamente quello cavo nella presa P4 o ATX +12 V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.

SICUREZZA E CERTIFICAZIONI

FCC	Norme FCC Parte 15, Classe B
ICES	ICES-003
CE	EN 55022:2006 + A1:2007, Classe B
	EN61000-3-2:2006 Classe D
	EN61000-3-3: 1995 + A1:2001 + A2:2005
	EN55024:1998 + A1:2001 + A2:2003
	IEC61000-4-2:1995 + A1:1998 + A2:2000
	IEC61000-4-3:2006
	IEC61000-4-4:2004
	IEC61000-4-5:2005
	IEC61000-4-6:2003 + A1:2004 + A2:2006
	IEC61000-4-8:1993 + A1:2000
	IEC61000-4-11:2004
UL / CUL	UL 60950-1
CSA	C22.2 NO. 60950-1
C-TICK	AS/NZS CISPR 22:2006, CLASSE B
TUV	EN 60950-1
CB	IEC 60950-1
CCC	GB4943
	GB9254
	GB17625.1
BSMI	CNS14336
	CNS13438
GOST	R IEC 60950-1-2005
	R 51318.22-99
	R 51318.24-99
	R 51317.3.2-2006
	R 51317.3.3-99
ROHS	2002/95/CE, restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
WEEE	2002/96/CE, direttiva sui rifiuti di apparecchiature elettriche ed elettroniche
ROHS (Cina)	Articolo n° 39, amministrazione sul controllo dell'inquinamento causato da prodotti elettronici
