MODE D'EMPLOI PAC LAMBORGHINI
Les illustrations et les données sont à titre indicatif et signées. La LAMBORGHINI se réserve le droit d'apporter sans obligation de préavis les modifications qu'elle juge plus nécessaires pour l'évolution du produit.
BOLLITORI VETRIFICATI AD ACCUMULO - RAPIDI
BALLONS VITRIFIES A ACCUMULATION - RAPIDES
... pour votre excellent choix, nous vous remercions de la confiance accordée à nos produits.
Depuis de nombreuses années la société "LAMBORGHINI" est présente dans le secteur de chauffage sur le marché italien ainsi que sur les principaux marchés étrangers.
La rapidité d'intervention du Service APRÈS-Vente est l'atout majeur de LAMBORGHINI, c'est la conséquence logique d'une société constante d'aide et de support à la clientèle ainsi qu'à tous les usagers en général.
Par conséquent, quelles que soient vos exigences, adressez-vous à l'Agence LAMBORGHINI indiquée ci-contre.
Les parties de l'emballage (sachets plastique, polystyrène expansé, etc.) ne doivent pas être laissées à la portée des enfants dans la mesure où elles constituent des sources de danger potentielles.
Lire attentivement et conserver les coupons de garantie.
Les ballons PAV-PAC-BVE-BOLV sont producteurs d'eau chaude, à usage domestique-sanitaire, à prévoir quand la demande d'eau est concentrée en un moment déterminé de la journée (demande de pointe), et quand besoin est de pouvoir disposer d'une quantité d'eau chaude supérieure aux nécessités thermiques de l'installation de chauffage, permettant de libérer les deux services.
Les grandes surfaces d'échange permettent une remise en température rapide du volume d'eau stocké et de fournir une production d'eau chaude sanitaire continue aux usagers en cours de journée.
Ils sont construits en acier de qualité, de grosse épaisseur, traités contre la corrosion électrochimique avec une vitrification exécutée selon les normes DIN 4753, en deux couches successives et différenciées avec double cuisson à 900°C; l'isolation est réalisée en mousse de polyurethane à cellule close, ils sont contrôlables et pourvus d'anode au magnesium pour la complète protection galvanique contre les eaux dures.
L'échange de chaleur est obtenu avec un serpentin de grand diamètre vitrifié.
Ils sont à développement vertical, de forme cylindrique avec revêtement en PVC contre les rayures et tableau de commande extérieur; une résistance électrique peut être montée en option; ils représentent la meilleure solution pour les liaisons modulaires.
ils ont été spécialement conçus pour être associés aux chaudières EMME et VISA T dont ils possèdent le même habillage, en acier verni, le même tableau de bord et la même ligne esthétique, tant en conservant la possibilité de s'adapter à n'importe quelle autre chaudière. Une résistance électrique peut être montée en option. Ils sont livrés avec circulateur, soupape de sécurité, purgeur automatique et robinet de vidange.
Ils sont adaptés pour être montés dans la centrale thermique, avec les chaudières de la série SEC. Ils se différencient de la série PAC par la couleur de l'habillage et du tableau de bord.
Ils sont protégés par un habillage, vernis aux poudres et prédisposés pour supporter et être branchés aux chaudières BIT-SYSTEM de façon à former un groupe "UNIT" homogène et certainement fonctionnel.
Ils trouvent une application plus générale dans le cas où le ballon à développement horizontal est nécessaire; ils sont complétés de circulateur, de clapet anti-retour et de flexibles pour le branchement à la chaudière.
CHARACTERISTIQUES TECHNIQUES
| Modele | Puisance d'échange kW - kcal/h | Capacité | Production continue (Δ T 35°C) I/h | Prélevement de pointe I/10 min | Temps rétabl min | Press. max exercice accum. serp. serpil. Δp mbar m³/h | Chute press. serp. serpil. Δp mbar m³/h | Débit nominale Poids kg | |||
| accum. serpentin I | I | bar | bar | ||||||||
| PAV | 150 | 36 - 31000 | 130 | 6,50 | 885 | 145 | 9,8 | 6 | 10 | 75 | 2,06 |
| 200 | 49 - 42500 | 195 | 8,50 | 1215 | 230 | 11,30 | 6 | 10 | 100 | 2,83 | |
| 300 | 68,60 - 59000 | 295 | 11,50 | 1685 | 340 | 13,30 | 6 | 10 | 320 | 3,93 | |
| 450 | 85 - 73150 | 435 | 23 | 2090 | 515 | 16,50 | 6 | 10 | 160 | 4,87 | |
| 600 | 85 - 73150 | 585 | 23 | 2090 | 690 | 20 | 6 | 10 | 160 | 4,87 | |
| PAC-BVE | 80 | 28,50 - 24500 | 80 | 3,6 | 700 | 135 | 7 | 6 | 12 | — | — |
| 120 | 34,88 - 30000 | 120 | 4,2 | 857 | 190 | 9 | 6 | 12 | — | — | |
| BOLV | 120 | 37,10 - 32000 | 120 | 6,20 | 915 | 145 | 8,50 | 6 | 12 | — | — |
| 160 | 43,02 - 37000 | 162 | 8,10 | 1050 | 190 | 9,50 | 6 | 12 | — | — | |
| 210 | 52,32 - 45000 | 213 | 11,50 | 1285 | 240 | 11 | 6 | 12 | — | — | |
| 250 | 61,62 - 53000 | 255 | 13,50 | 1515 | 275 | 13,50 | 6 | 12 | — | — | |
Température échangeur 85/70 °C Température sanitaire 10/45 °C
C'est la quantité que le gallon peut débiter en permanence à la température TU = Te + 35^.
Prelevement de POINTE
C'est la quantité que le gallon peut débiter durant un prélèvement de 10 minutes, jusqu'à l'obtention d'une température minimum de sortie TU= Te+25 °C.
COURBE DE TRAVAIL DU CIRCULATEUR BVE-PAC-BOLV
Temps de retablissement
C'est le temps qu'il faut pour porter l'eau d'accumulation de la température d'entrée Te 10°C à la température de 45°C ( T = 35^)
PERTES DE CHARGE DU SERPENTIN PAV

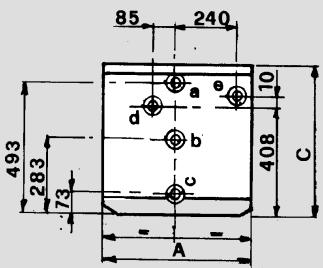

Dimensions mm
PAV
a Sortie d'eau chaude sanitaire b Circulation (Bouclage) 3 / 4 M c Entrée d'eau froide sanitaire h Vidange balloon 1 / 2^ F e Entrée chauffage f Sortie chauffage g Résistance électrique 1^ /4 F
| Mod. | A | B | C | D | SANITAIRE | SERPENTIN entrefree sortie Ø H | POIDS kg. | |
| PAV | Ø mm | mm | mm | mm | entrefree Ø M | sortie Ø M | ||
| 150 | 600 | 855 | 170 | 620 | 1" | 3/4" | 1" | 75 |
| 200 | 600 | 1185 | 170 | 770 | 1" | 3/4" | 1" | 95 |
| 300 | 600 | 1605 | 170 | 970 | 1" | 3/4" | 1" | 130 |
| 450 | 800 | 1375 | 230 | 1130 | 1"1/4 | 1"1/4 | 1"1/4 | 205 |
| 600 | 800 | 1750 | 230 | 1130 | 1"1/4 | 1"1/4 | 1"1/4 | 240 |
PAC-BVE
1 Entrée serpentin 2 Sortie serpentin 3 Sortie eau chaude sanitaire 4 Entrée eau froide sanitaire 5 Circulation (Bouclage) 1 / _2F
| Mod. | A | B | C | SANITAIRE entree sortie | SERPENTIN entree sortie | POIDS kg. |
| PAC-BVE | mm | mm | mm | Ø H | Ø H | |
| 80 | 450 | 850 | 600 | 1/2" | 3/4" | 73 |
| 120 | 600 | 850 | 600 | 1/2" | 3/4" | 105 |
| Mod. BOLV | A mm | B mm | C mm | POIDS kg |
| 120 | 555 | 835 | 565 | 100 |
| 160 | 555 | 1045 | 565 | 124 |
| 210 | 645 | 1355 | 565 | 160 |
| 250 | 645 | 1565 | 565 | 177 |

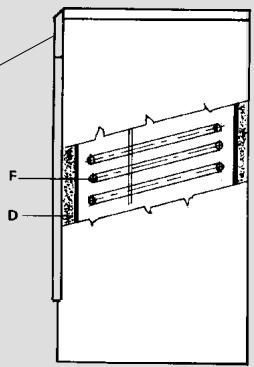

Principaux composants
PAV
Fourniture de série
1 Interrupteur Marche/Arrêt 2 Lampe du circulateur 3 Thermostat reg. ballon 4 Thermomètre
A Tableau B Anode Magnésium C Bride pour contrôle D Revêtement isolant E Revêtement PVC F Serpentin échangeur
PAC-BVE FOURNITURE DE SERIE A
A Tableau (de bord) B Anode magnesium C Bride D Isolant E Habillage F Serpentin échangeur G Circulateur H Clapet de non retour I Purgeur automatique L Soupape de sécurité 1 Thermomètre 2 Thermostat 3 Interrupteur 4 Bouton fixe
BOLV FOURNITURE DE SERIE
A Chaudière B Anode de magnesium C Bride D Isolant E Habillage F Serpentin échangeur G Circulateur H Clapet de non-retour 1 Flexible de retour 2 Flexible de départ 3 Coude M/F 1" 4 Coude F/F 1" 5 Joint 6 Écrou 1"
Branchements electriques - SCHEMA
Les branchements sont prévus sur le tableau du gallon pour les PAV et sur l'arrière du tableau (de bord) pour les PAC et BVE ; en ce qui concerne les ballons BOLV, le seul branchement à effectuer est celui du circulateur. Prévues directement sur son bornier.
Ne pas inverser le neutre avec la phase.
L'installation doit être conforme à la législation locale.
Exécuter un bon branchement de mise à la terre.
PAV

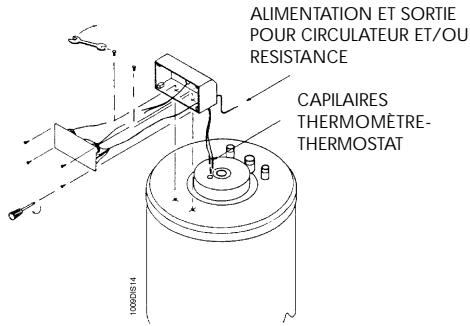

MONTAGE TABLEAU
La sonde du thermostat doit être enfournée jusqu'à fond du petit trou alors que celle du thermomètre doit s'arrêter sur la partie supérieure.
BRANCHEMENT PAV DIRECT
IAS Interrupteur Marche/Arrêt LC Lampe du circulateur CiB Circulateur balloon TB Thermostat balloon

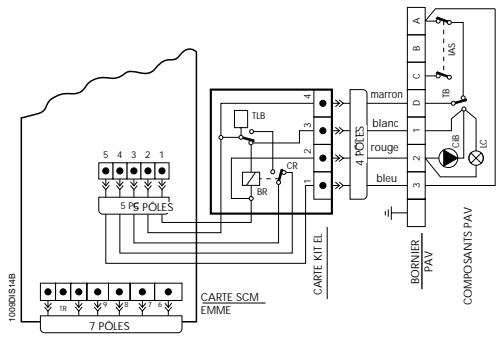

Branchement PAV avec chaudiere EMME
Il est conseillé d'utiliser le KIT ELECTRIQUE spécialement prévu pour le branchement.
N. B. Exécuter les branchements au bornier PAV comme sur le schéma.
IAS Interrupteur Marche/Arrêt LC Lampe du circulateur CIB Circulateur balloon TB Thermostat balloon
Pac-bve

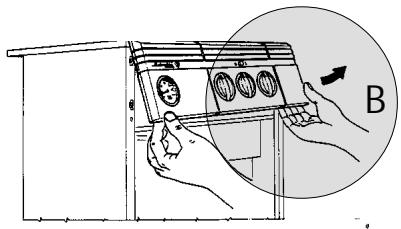

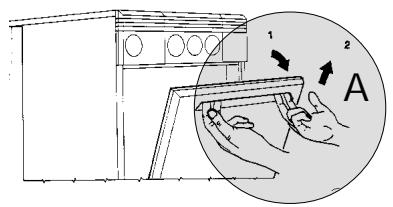

Pour accéder à l'arrière du tableau, exécuter les opérations A - B
De série, le PAC est fourni avec le branchement interne prédisposé pour l'assortiment avec les chaudières EMME, à travers le KIT ELECTRIQUE.
Pour branchement direct voir schéma.

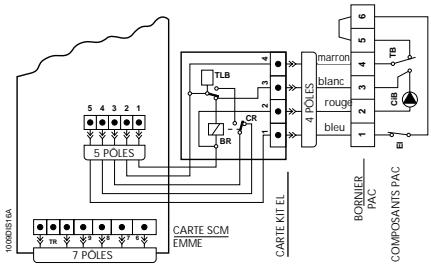

Branchement PAC-BVE DIRECT
Fusible Interrupteur général Interrupteur Ete/Hiver Circulateur balloon Thermostat balloon
V230\~50Hz
BRANCHEMENT PAC
AVEC CHAUDIERE EMME
EI Interrupteur Ete/Hiver CiB Circulateur balloon TB Thermostat balloon

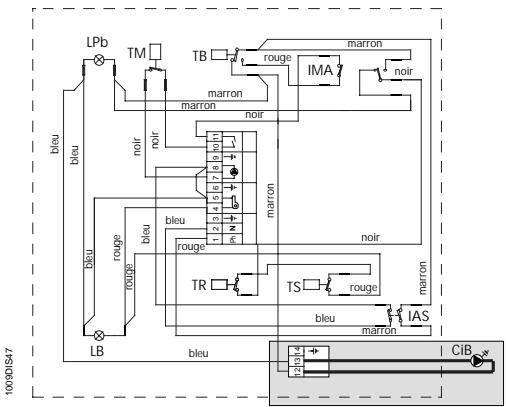

SCHEMA De branchement BVE avec chaudiere SEC
Circulateur balloon Interrupteur Ete/Hiver Thermostat balloon
Branchement BOLV avec chaudière BIT-SYSTEM. L'unique branchement à exécuter est celui de la circulateur du gallon aux bornes 12-13 du bornier située à l'intérieur du tableau de la chaudière.
Circulateur ballon
Circuits hydrauliques
Se reporter aux schémas individuels pour l'installation du gallon : la disposition et le choix des organes de sécurité doivent être faits en conformité avec les normes en vigueur de sécurité et selon les règles de la bonne technique.
L'éventuel vase d'expansion doit comporter une membrane adaptée à l'usage alimentaire.

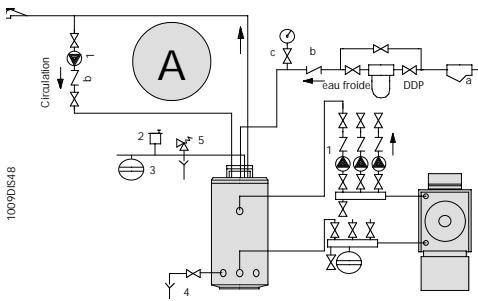

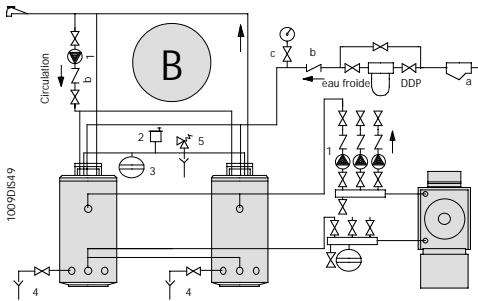

Les schémas (A) et (B) sont relatifs, respectivement au branchement d'un seul ballon et de deux ballons en parallèle. Pour le raccordement des composants 2-3-5 on peut utiliser le manchon de soulevement placé sur la bride.
Le ballon PAV dispose en son sein d'un volume disponible à l'expansion, en admettant que la pression à froid ne dépasse pas 1.5 bar.
En cas de pression plus élevée, il est nécessaire d'installer un vase d'expansion adapté.
1 Circulateur 2 Purgeur automatique 3 Vase d'expansion 4 Robinet de vidange 5 Soupape de sécurité a Filtre b Clapet de non-retard c Manomètre muni de robinet
PAC-BVE Schéma d'installation complet avec PAC - BVE + chaudière
Afin de garantir un meilleur fonctionnement et rendre plus aisée les operations d'enclenchement entre groupe thermique et allon, il est prévu des kit speciaux axiger.

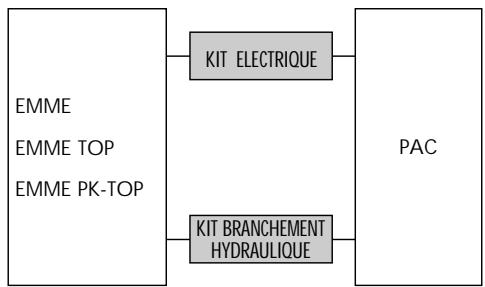

KIT ELECTRIQUE. Carte à fixer sur l'arrière du tableau EMME, avec des fils de branchement au bornier PAC et fiche de connexion rapide pour la carte SCM (voir schéma electrique). KIT BRANCHEMENT HYDRAULIQUE. Deux tuyaux flexibles pour le branchement droit au PAC.
Ils sont fournis de série avec les accessoires hydrauliques adaptés pour le branchement avec les chaudières BIT-SYSTEM. Dans tous les cas, le clapet de non-retard et le circulateur sont adaptés pour le branchement avec n'importe quel autre type de chaudière.

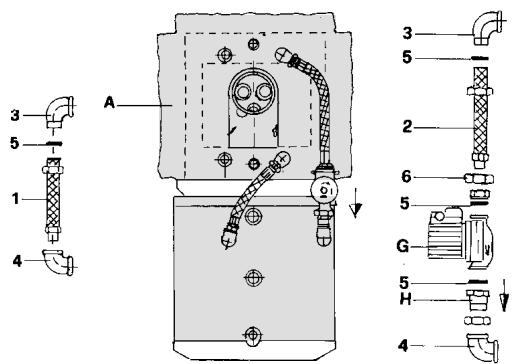

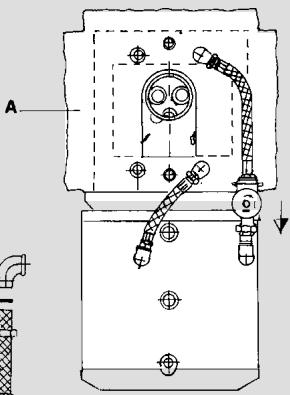

BOLV + BIT-SYSTEM
1 Flexible de retour 2 Flexible de départ 3 Coude M/F1" 4 Coude F/F1" 5 Joints 6 Écrou 1" A Chaudière G Circulateur H Clapet de non-retour

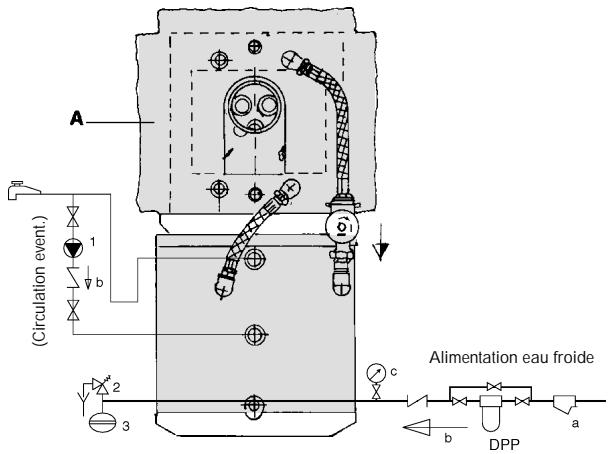

B SCHEMA circuit hydraulique
a Filtre
b Clapet de non-retard c Manomètre avec robinet 1 Circulateur 2 Soupape de sécurité 3 Vase d'expansion
DPP Doseur polyphosphate (event.)
S'assurer que :
le circulateur tourne correctement le volume et la pression de précharge du vase d'expansion soient adaptés à l'appareil les sondes des thermostats soient correctement positionnées le thermostat (de réglage et de sécurité) interviennent correctement - la soupape de sécurité s'ouvre à la pression établie le circulateur ait débit/hauteur manométrique adaptée.
SOUPAPE DE SÉCURITÉ
PURGEUR AUTOMATIQUE

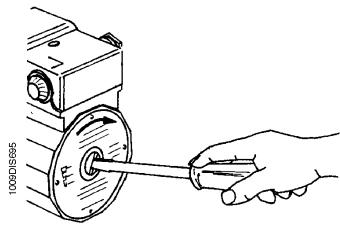

POMPE de circulation
Au moyen de la vis posée sur le corps du moteur, il est possible de débloquer l'arbre et réactiver le fonctionnement normal.
Entretien periodique
Faire exécuter périodiquement par un fondamentales suivantes :
personnel qualifié les opérations
- remplacement de l'anode au magnésium
- recharge de l'éventuel doseur de polyphosphates • contrôle du fonctionnement de l'éventuel adoucisseur • contrôle de l'efficacité de tous les organes de réglage et de sécurité
- nettoyage du serpentin d'échange : un seul mm d'épaisseur d'incrustation diminue l'efficacité de l'échange thermique d'environ 25%.
Criteres de choix du BALNON
Il n'est pas de critères scientifiquement rigides pour déterminer le volume d'accumulation du gallon, étant donné que ceux-ci sont liés à une multitude de facteurs variables et subjectifs. Il est conseillé de faire exécuter au technicien un calcul spécifique, qui tiendra compte, outre de sa propre expérience, des exigences personnelles de l'usager. Ébauchons une certaine méthode simplifiée réservée aux habitations domestiques, pour déterminer une valeur fondamentale, et c'est-à-dire le début de pointe.
Methode(a)
Elle est basée sur le nombre de salles de bains en tenant compte des toilettes comme local de bains ; besoin d'eau chaude pour chaque salle de bains, en considérant normalement la baignoire (120 litres à 50°C) ou, à défaut, la douche (50 litres à 50°C) ; pourcentage de simultanéité à déterminer à l'aide d'un diagramme.
Si on a 8 salles de bains dont 6 avec baignoire et douche et 2 avec la douche uniquement. Du diagramme A on relève en proportionnel de 8 salles de bains un facteur F. de 0,72.
En calculant on a:
baignoires (6× 120)× 0,72 = 518,4I
douches (2x50)x0,72 = 721590,41 besoin total
qui est considéré comme valeur correspondante au prélèvement de pointe (1/10 min), le ballon à choisir est le PAV 600 qui donne un prélèvement de pointe de 690 I.
1 = copropriété à simultanéité normale 2 = copropriété à simultanéité forte
Elle est basée sur le nombre des usages en tenant compte que pour chaque usage on considère : baignoire 120 litres à 50°C ; douche, 50 litres à 50°C ; lavabo ou évier, 10 litres à 50°C ; - facteur de simultanéité, à déterminer à l'aide d'un diagramme.
Si on a 8 salles de bains dont 6 avec baignoire et douche et 2 avec la douche uniquement ; en outre si on a 10 lavabos et 8 éviers.
Le total des usages est de 32 ; du diagramme B on relève un facteur
F=0,48. En calculant on a: baignoires (6x120)x0,48 = 345,6 l douches (8x50)x0,48 = 192 l lavabos/éviers (18x10)x0,48 = 86,4 l besoin total = 624 l qui est considéré comme valeur correspondante au prélèvement de point (l/10 min). Le gallon à CHOISIR est le P, 600 qui donne un prélèvement de point de 690 l.
Elle est basée sur le nombre de personnes utilisatrices. Pour chaque personne on considère:
- Une consommation de pointe horaire de 28 l à 50°C, s'il habite dans une maison monofamiliale ou en copropriété. 45 à 50°C s'il habite une villa ou une résidence.
En copropriété il y a 22 personnes utilisatrices. En calculant, on a: 22 × 28 = 616 l; cette valeur est considérée comme prélèvement de pointe (l/10min). Le ballon à CHOISIR est le PAV 600, qui donne un prélèvement de pointe de 690 l.
