BVE - Chauffe-eau LAMBORGHINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau à accumulation (ballon vitrifié)
Marque	LAMBORGHINI
Modèle	BVE
Capacité disponible	80 litres ou 120 litres
Dimensions (BVE 120)	Hauteur 850 mm, Largeur 600 mm, Profondeur 600 mm
Poids (BVE 120)	105 kg
Pression maximale de service	6 bar
Alimentation électrique	230 V ~ 50 Hz (branchement sur bornier)
Protection anticorrosion	Anode en magnésium + double vitrification DIN 4753
Isolation	Mousse de polyuréthanne à cellules fermées
Échangeur	Serpentin vitrifié de grand diamètre
Température de stockage	60 °C réglable via thermostat
Production continue (ΔT 35 °C)	BVE 80 : 700 l/h ; BVE 120 : 857 l/h
Prélèvement de pointe (10 min)	BVE 80 : 135 l/10 min ; BVE 120 : 190 l/10 min
Temps de rétablissement	BVE 80 : 7 min ; BVE 120 : 9 min
Composants inclus de série	Circulateur, clapet anti-retour, purgeur automatique, soupape de sécurité
Entretien recommandé	Remplacement annuel de l'anode, contrôle des sécurités, détartrage du serpentin
Accessoires disponibles	Kit électrique et kit de branchement hydraulique pour chaudières EMME

FOIRE AUX QUESTIONS - BVE LAMBORGHINI

Comment installer le chauffe-eau BVE ?

L'installation doit être réalisée par un professionnel. Suivez le schéma hydraulique fourni : raccordez l'entrée d'eau froide, la sortie d'eau chaude, le serpentin au circuit de chauffage, et la circulation (bouclage) si nécessaire. Installez les organes de sécurité (soupape, vase d'expansion) conformément aux normes en vigueur. Pour le branchement électrique, respectez le schéma : phase et neutre sans inversion, et une mise à la terre correcte.

Quelle est la pression maximale de fonctionnement ?

La pression maximale de service est de 6 bar. La soupape de sécurité est tarée à cette pression. Si votre réseau dépasse cette valeur, installez un réducteur de pression en amont.

Comment entretenir l'anode en magnésium ?

L'anode en magnésium protège le ballon de la corrosion. Vérifiez-la une fois par an et remplacez-la si elle est usée à plus de 50 %. Une anode consommée réduit la protection et peut entraîner des fuites. Utilisez une anode de rechange d'origine LAMBORGHINI.

Que faire si le circulateur ne tourne pas ?

Le circulateur peut se bloquer après une longue inactivité. Dévissez la vis de purge située sur le corps de la pompe et tournez doucement l'arbre à l'aide d'un tournevis plat pour le décoincer. Si le problème persiste, contactez le service après-vente.

Comment purger l'air du circuit ?

Le BVE est équipé d'un purgeur automatique. Assurez-vous qu'il est ouvert (souvent une petite vis sur le dessus). Vous pouvez également purger manuellement en ouvrant les purgeurs situés aux points hauts de l'installation. Après la purge, vérifiez la pression du circuit.

Quelle température de consigne est recommandée ?

La température de stockage recommandée est de 60 °C. Cette valeur limite le développement de bactéries (légionelles) tout en évitant les brûlures. Vous pouvez baisser le thermostat à 55 °C pour économiser de l'énergie, mais ne descendez pas en dessous de 50 °C.

Comment détartrer le serpentin ?

Le détartrage est nécessaire lorsque la performance baisse (1 mm de tartre réduit l'échange de 25 %). Faites circuler un détartrant adapté (acide citrique ou produit spécifique) dans le serpentin à l'aide d'une pompe. Rincez abondamment à l'eau claire. Confiez cette opération à un professionnel.

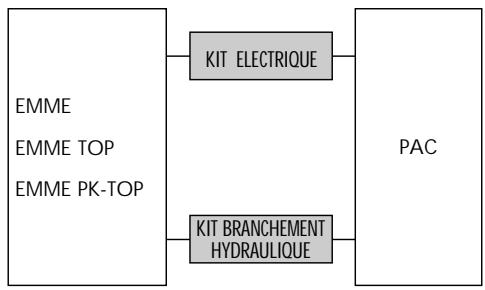

Quels kits sont disponibles pour le branchement ?

Deux kits sont proposés : Kit électrique : carte de connexion pour chaudières EMME avec fils et fiche rapide. Kit de branchement hydraulique : deux flexibles de raccordement pour le ballon PAC/BVE. Ces kits facilitent l'association avec les chaudières de la série SEC ou EMME.

Pourquoi la soupape de sécurité fuit-elle ?

Une fuite occasionnelle est normale lors de la montée en température (dilatation de l'eau). Si la fuite est continue, vérifiez que la pression réseau ne dépasse pas 6 bar. Si la pression est correcte, la soupape est peut-être défectueuse ou encrassée ; faites-la remplacer par un professionnel.

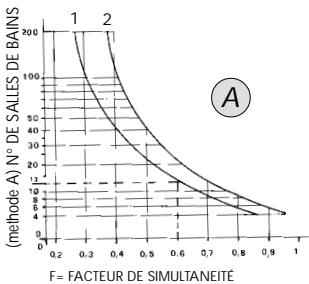

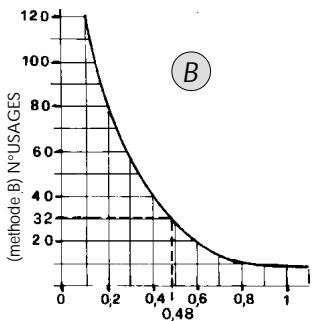

Comment choisir la capacité du ballon ?

Utilisez l'une des méthodes du manuel : Méthode A (nombre de salles de bains), Méthode B (nombre d'usages), ou Méthode C (nombre de personnes). Par exemple, pour 8 salles de bains (6 baignoires + 2 douches) le besoin de pointe est d'environ 590 l/10 min, ce qui oriente vers un modèle de 600 l (PAV). Pour une maison individuelle avec 4 personnes, un BVE 120 L suffit.

MODE D'EMPLOI BVE LAMBORGHINI

Les illustrations et les données sont à titre indicatif et sans engagement. La LAMBORGHINI se réserve le droit d'apporter sans obligation de préavis les modifications qu'elle retient le plus nécessaires pour l'évolution du produit.

BOLLITORI VETRIFICATI AD ACCUMULO - RAPIDI

BALLONS VITRIFIES A ACCUMULATION - RAPIDES

... pour votre excellent choix, nous vous remercions de la confiance accordée à nos produits.

Depuis de nombreuses années la société "LAMBORGHINI" est présente dans le secteur de chauffage sur le marché italien ainsi que sur le principaux marchés étrangers.

La rapidité d'intervention du Service Après-Vente est l'atout majeure de LAMBORGHINI, c'est la conséquence logique d'un soucis constante d'aide et de support à la clientèle ainsi qu'à tous les usagers en général.

Par consequent, quelle que soit votre exigence, addressez-vous à l'Agence LAMBORGHINI indiquée ci-contre.

Les parties de l'emballage (sachets plastique, polystirène expansé, etc..) ne doivent pas être laissées à la portée des enfants dans la mesure où elles constituent des sources de danger potentielles.

Lire attentivement et conserver les coupons de garantie.

GENERALITES

Les ballons PAV-PAC-BVE-BOLV sont producteurs d'eau chaude, à usage domestique-sanitaire, à prévoir quand la demande d'eau est concentrée en un moment déterminé de la journée (demande de pointe), et quand besoin est de pouvoir disposer d'une quantité d'eau chaude supérieure aux nécessités thermiques de l'installation de chauffage, permettant de libérer les deux services.

Les grandes surfaces d'échange permettent une remise en température rapide du volume d'eau stocké et de fournir une production d'eau chaude sanitaire continue aux usagers en cours de journée.

Ils sont construits en acier de qualité, de grosse épaisseur, traités contre la corrosion électrochimique avec une vitrification exécutée selon les normes DIN 4753, en deux couches successives et différentiées avec double cuisson à 900 °C; l'isolement est réalisé en mousse de polyurethanne à cellule close, ils sont contrôlables et pourvus d'anode au magnesium pour la complète protection galvanique contre les eaux dures.

L'échange de chaleur est obtenu avec un serpentin de grand diamètre vitrifié.

PAV

ils sont à développement vertical, de forme cylindrique avec revêtement en PVC contre les rayures et tableau de commande extérieur; une résistance électrique peut être montée en option; ils représentent la meilleure solution pour les liaisons modulaires.

PAC

ils ont été spécialement conçus pour être associés aux chaudières EMME et VISA T dont ils possèdent le même habillage, en acier verni, le même tableau de bord et la même ligne esthétique, tant en conservant la possibilité de s'adapter à n'importe quelle autre chaudière. Une résistance électrique peut être montée en option. Ils sont livrés avec circulateur, soupape de sécurité, purgeur automatique et robinet de vidange.

BVE

ils sont adaptés pour être montés dans la centrale thermique, avec les chaudières de la série SEC. Ils se différencient de la série PAC par la couleur de l'habillage et du tableau de bord.

BOLV

ils sont protégés par un habillage, vernis aux poudres et prédisposés pour supporter et être branchés aux chaudières BIT-SYSTEM de façon à former un groupe "UNIT" homogène et certainement fonctionnel.

Ils trouvent une application plus générale dans le cas où le ballon à développement horizontal est nécessaire; ils sont complètes de circulateur, de clapet anti-retour et de flexibles pour le branchement à la chaudière.

CARACTERISTIQUES TECHNIQUES

Modele		Puissance d' échange	Capacité		Production continue (Δ T 35°C) I/h	Prélèvement de pointe I/10 min	Temps rétabl	Press. max exercice		Chute press. serpent. Δp	Débit nominale circulateur	Poids
			accum. serpentin I	I				bar	serp. mbar
PAV	150	36 - 31000	130	6,50	885	145	9,8	6	10	75	2,06	75
	200	49 - 42500	195	8,50	1215	230	11,30	6	10	100	2,83	95
	300	68,60 - 59000	295	11,50	1685	340	13,30	6	10	320	3,93	130
	450	85 - 73150	435	23	2090	515	16,50	6	10	160	4,87	205
	600	85 - 73150	585	23	2090	690	20	6	10	160	4,87	240
PAC-BVE	80	28,50 - 24500	80	3,6	700	135	7	6	12	—	—	73
	120	34,88 - 30000	120	4,2	857	190	9	6	12	—	—	105
BOLV	120	37,10 - 32000	120	6,20	915	145	8,50	6	12	—	—	100
	160	43,02 - 37000	162	8,10	1050	190	9,50	6	12	—	—	124
	210	52,32 - 45000	213	11,50	1285	240	11	6	12	—	—	160
	250	61,62 - 53000	255	13,50	1515	275	13,50	6	12	—	—	177

Température échangeur 85/70 °C

Température sanitaire 10/45 °C

Température stockage 60 °C

PRODUCTION CONTINUE

C'est la quantité que le ballon peut débiter en permanence à la température TU= Te+35 °C.

PRELEVEMENT DE POINTE

C'est la quantité que le ballon peut débiter durant un prélèvement de 10 minutes, jusqu'à l'obtention d'une température minimum de sortie TU= Te+25 °C.

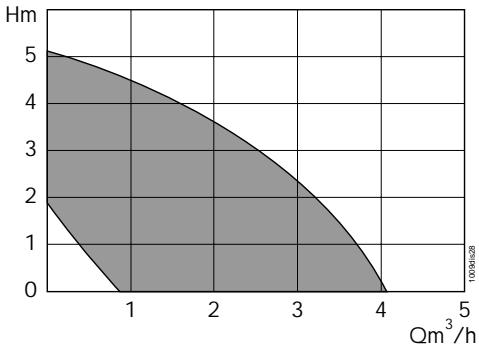

COURBE DE TRAVAIL DU CIRCULATEUR

BVE - PAC - BOLV

TEMPS DE RETABLISSEMENT

C'est le temps qu'il faut pour porter l'eau d'accumulation de la température d'entrée Te 10 °C à la température de 45 °C (ΔT = 35 °C).

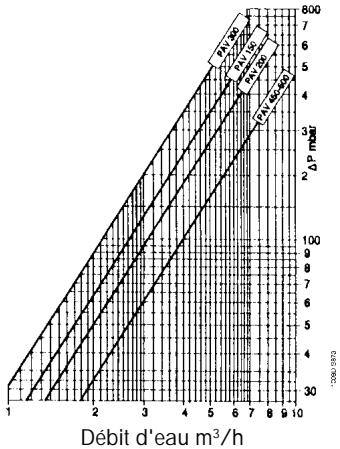

PERTES DE CHARGE DU SERPENTIN PAV

DIMENSIONS mm

PAV

125 B Bulbide Turf P. 40mm A

e g f h D C

a Sortie d'eau chaude sanitaire
b Circulation (Bouclage) ^3/4 " M
c Entrée d'eau froide sanitaire
h Vidange ballon ^1/2 " F
e Entrée chauffage
f Sortie chauffage
g Résistance électrique évent. 1" 1/4 F

Mod.	A	B	C	D	SANITAIRE		SERPENTIN	POIDS
PAV	mm	mm	mm	mm	entrée M	sortie M	entrée sortie H	kg.
150	600	855	170	620	1"	3/4"	1"	75
200	600	1185	170	770	1"	3/4"	1"	95
300	600	1605	170	970	1"	3/4"	1"	130
450	800	1375	230	1130	1"1/4	1"1/4	1"1/4	205
600	800	1750	230	1130	1"1/4	1"1/4	1"1/4	240

PAC - BVE

A B

70 80 80 80 80 210 55 65 65 60 60 145 PAC BVE 120 PAC BVE 80 1 2 3 4 5 40 800

1 2 3 4 5 C

1 Entrée serpentin
2 Sortie serpentin
3 Sortie eau chaude sanitaire
4 Entrée eau froide sanitaire
5 Circulation (Bouclage) ^1/_2 F

Mod.	A	B	C	SANITAIRE entrée sortie	SERPENTIN entrée sortie	POIDS
PAC-BVE	mm	mm	mm	∅ H	∅ H	kg.
80	450	850	600	1/2"	3/4"	73
120	600	850	600	1/2"	3/4"	105

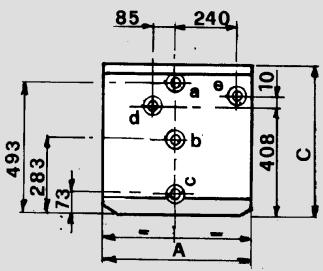

BOLV

40 B

a Sortie eau chaude sanitaire 1" M
b Circulation (Bouclage) 3/4" M
c Entrée eau froide sanitaire 1" M

85 240 493 283 73 A 10 408 C a b c d e

d Sortie serpentin 1" M
e Entrée serpentin 1" M

Mod. BOLV	A mm	B mm	C mm	POIDS kg
120	555	835	565	100
160	555	1045	565	124
210	645	1355	565	160
250	645	1565	565	177

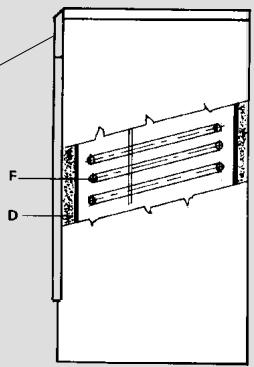

PRINCIPAUX COMPOSANTS

PAV

FOURNITURE DE SÉRIE

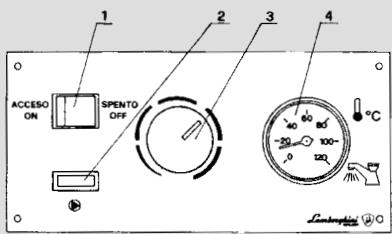

1 2 3 4 ACCESO ON SPENTO OFF -20 80 -20 100- .0 120 °C

1 Interrupteur Marche/Arrêt
2 Lampe du circulateur
3 Thermostat reg. ballon
4 Thermomètre

A Tableau
B Anode Magnesium
C Bride pour contrôle
D Rêvetement isolant
E Rêvetement PVC
F Serpentin échangeur

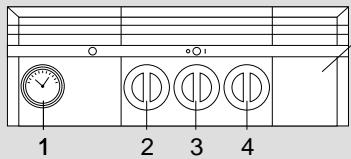

PAC - BVE

FOURNITURE DE SERIE

1 2 3 4

A

F D

A Tableau (de bord)
B Anode magnesium
C Bride
D Isolant
E Habillage
F Serpentin échangeur
G Circulateur
H Clapet de non retour
I Purgeur automatique
L Soupape de sécurité
1 Thermomètre
2 Thermostat
3 Interrupteur
4 Bouton fixe

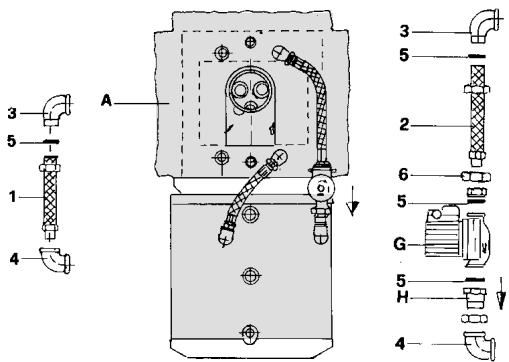

A Chaudière
B Anode de magnesium
C Bride
D Isolant
E Habillage
F Serpentin échangeur
G Circulateur
H Clapet de non retour
1 Flexible de retour
2 Flexible de départ
3 Coude M/F 1"
4 Coude F/F 1"
5 Joint
6 Ecrou 1"

3 5 2 6 5 G 5 H 4

BRANCHEMENTS ELECTRIQUES - SCHEMA

Les branchements sont prévus sur le tableau du ballon pour les PAV et sur l'arrière du tableau (de bord) pour les PAC et BVE; en ce qui concerne les ballons BOLV, le seul branchement à effectuer est celui du circulateur prevue directement sur son bornier.

Ne pas inverser le neutre avec la phase.

L'installation doit être conforme à la législation locale.

Exécuter un bon branchement de mise à la terre.

PAV

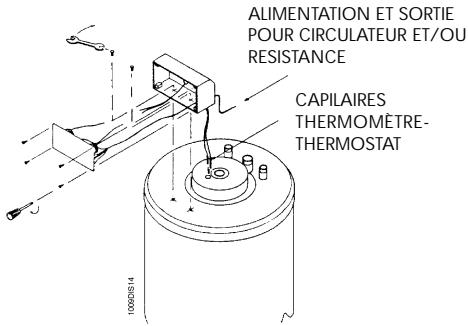

MONTAGE TABLEAU

La sonde du thermostat doit être enfoncée jusqu'au fond du petit trou alors que celle du thermomètre doit s'arrêter sur la partie supérieure.

ALIMENTATION ET SORTIE POUR CIRCULATEUR ET/OU RESISTANCE CAPILAIRE THERMOMÈTRE- THERMOSTAT

BRANCHEMENT PAV

DIRECT

IAS Interrupteur Marche/Arrêt

LC Lampe du circulateur

CiB Circulateur ballon

TB Thermostat ballon

V230 ~ 50 Hz L A JAS TB Z C B D N CIB 1 LC 2 3 L 1009DIS14A

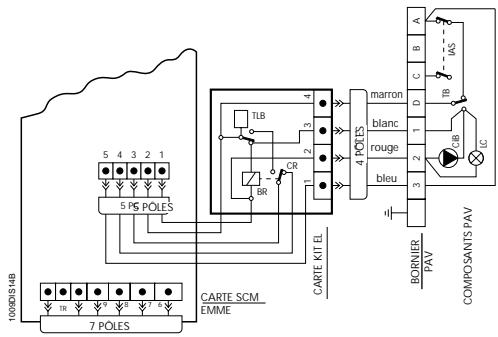

BRANCHEMENT PAV

AVEC CHAUDIÈRE EMME

Il est conseillé d'utiliser le KIT ELECTRIQUE spécialment prévu pour le branchement.

N.B. Exécuter les branchements au bornier PAV comme sur le schéma.

IAS Interrupteur Marche/Arrêt

LC Lampe du circulateur

CiB Circulateur ballon

TB Thermostat ballon

PAC - BVE

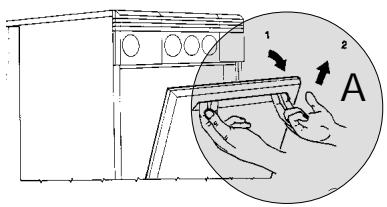

Pour accéder à l'arrière du tableau exécuter les opérations A - B

De série, le PAC est fourni avec le branchement interne prédisposé pour l'assortiment avec les chaudières EMME, à travers le KIT ELECTRIQUE.

Pour branchement direct voir schéma.

IG Interrupteur général

EI Interrupteur Ete/Hiver

CiB Circulateur ballon

TB Thermostat ballon

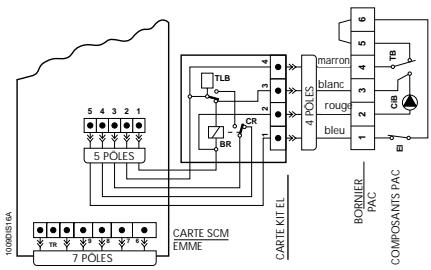

BRANCHEMENT PAC

AVEC CHAUDIERE EMME

EI Interrupteur Ete/Hiver

CiB Circulateur ballon

TB Thermostat ballon

SCHEMA DE BRANCHEMENT BVE AVEC CHAUDIERE SEC

CiB Circulateur ballon

EI Interrupteur Ete/Hiver

TB Thermostat ballon

V230 ~ 50 Hz Ph N F IG 1 2 3 4 5 6 EI CIB TB 1000/166


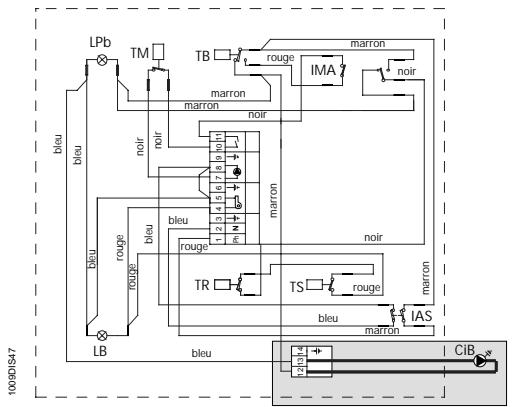

BOLV

Branchement BOLV avec chaudière BIT-SYSTEM. L'unique branchement à exécuter est celui de la circulateur du ballon aux bornes 12-13 du bornier située à l'intérieur du tableau de la chaudière.

CiB Circulateur ballon


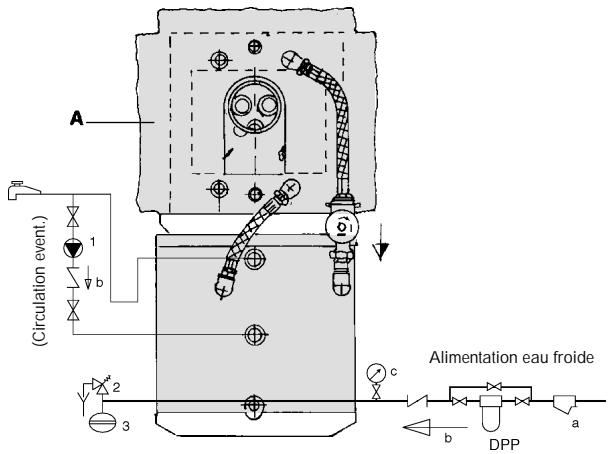

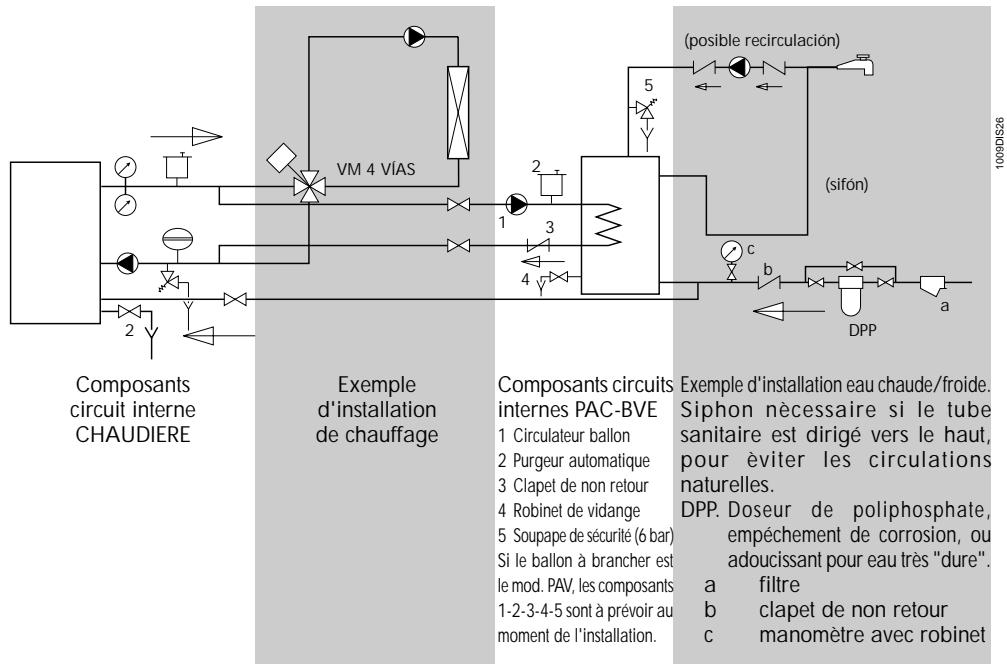

CIRCUITS HYDRAULIQUES

Se reporter aux schémas indicatifs pour l'installation du ballon: la disposition et le choix des organes de sécurité doit être fait en conformité avec les normes en vigueur de sécurité et selon les règles de la bonne technique.

L'éventuel vase d'expansion doit comporter une membrane adaptée à l'usage alimentaire.

PAV

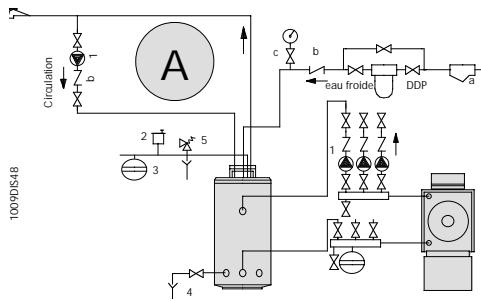

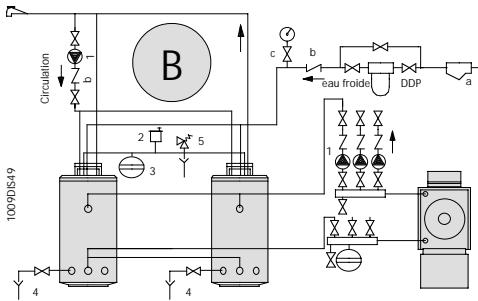

Les schémas Ⓐ et Ⓑ sont relatifs, respectivement au branchement d'un seul ballon et de deux ballons en parallèle. Pour le raccordement des composants 2-3-5 on peut utiliser le manchon de soulèvement placé sur la bride.

Le ballon PAV dispose en son sein d'un volume disponible à l'expansion, en admettant que la pression à froid ne dépasse pas 1.5 bar.

En cas de pression plus élevée il est nécessaire d'installer un vase d'expansion adapté.

1 Circulateur
2 Purgeur automatique
3 Vase d'expansion
4 Robinet de vidange
5 Soupape de sécurité
a Filtre
b Clapet de non retour
c Manomètre muni de robinet

PAC - BVE

Schéma d'installation complet avec PAC - BVE + chaudière

Afin de garantir un meilleur fonctionnement et rendre plus aisée les opérations d'enclenchement entre groupe thermique et ballon, il est prévu des kit spéciaux à exiger.

• KIT ELECTRIQUE. Carte à fixer sur l'arrière du tableau EMME, avec des fils de branchement au bornier PAC et fiche de connexion rapide pour la carte SCM (voir schéma électrique).
• KIT BRANCHEMENT HYDRAULIQUE. Deux tuyaux flexibles pour le branchement droit au PAC.

1009DIS13

BOLV

Il sont fournis de série avec les accessoires hydrauliques adaptés pour le branchement avec les chaudières BIT-SYSTEM, dans tous les cas, le clapet de non retour et le circulateur sont adaptés pour le branchement avec n'importe quelle autre type de chaudière.

A BRANCHEMENT

BOLV + BIT-SYSTEM

1 Flexible de retour
2 Flexible de départ
3 Coude M/F1"
4 Coude F/F1"
5 Joints
6 Ecrou 1"
A Chaudière
G Circulateur
H Clapet de non retour

3 5 1 4 A 2 6 5 G 5 H 4 3 5 2 5 G

B SCHEMA CIRCUIT HYDRAULIQUE

a Filtre
b Clapet de non retour
c Manomètre avec robinet
1 Circulateur
2 Soupape de sécurité
3 Vase d'expansion
DPP Doseur polyphosphate (event.)

(Circulation event.) 1 b 2 3 A Alimentation eau froide c b DPP a

VERIFICATIONS ET CONTROLES A LA PREMIERE MISE EN MARCHE

S'assurer que:

● le circulateur tourne correctement
- le volume et la pression de précharge du vase d'expansion soient adaptés à l'appareil
- les sondes des thermostats soient correctement positionnées
- le thermostats (de réglage et de sécurité) interviennent correctement
● la soupape de sécurite s'ouvre à la pression établie
- le circulateur ait débit/hauteur manométrique adaptée.

SOUPAPE DE SECURITE

PURGEUR AUTOMATIQUE

POMPE DE CIRCULATION

Au moyen de la vis posée sur le corps du moteur, il est possible de débloquer l'arbre et réactiver le fonctionnement normal.

100GD5S17

Faire exécuter périodiquement par un fondamentales suivantes:

personnel qualifié les opérations

● remplacement de l'anode au magnésium
● recharge de l'éventuel doseur de polyphosphates
● contrôle du fonctionnement de l'éventuel adoucisseur
● contrôle de l'efficacité de tous les organes de réglage et de sécurité
- nettoyage du serpentin d'échange: un seul mm d'épaisseur d'incrustation diminue l'efficacité de l'échange thermique d'environ 25%.

CRITERES DE CHOIX DU BALLON

Il n'existe pas de critères scientifiquement rigides pour déterminer le volume d'accumulation du ballon, étant donné que ceux-ci sont liés à une multitude de facteurs variables et subjectifs. Il est conseillé de faire exécuter au technicien un calcul spécifique, qui tiendra compte, outre de sa propre expérience, des exigences personnelles de l'usager. Ebauchons une certaine méthode simplifiée reservée aux habitations domestiques, pour déterminer une valeur fondamentale, et c'est à dire le débit de pointe.

METHODE A

Elle est baseé sur le nombre de salles de bains en tenant compte des toilettes comme local de bains; besoin d'eau chaude pour chaque salle de bains, en considérant normalement la baignoire (120 litres à 50 °C) ou, à défaut, la douche (50 litres à 50 °C); pourcentage de simultaneité à déterminer à l'aide d'un diagramme.

Exemple(A)

Si on a 8 Salles de bains dont 6 avec baignoire et douche et 2 avec la douche uniquement. Du diagramme A on relève en proportionnel de 8 salles de bains un facteur F. de 0,72.

En calculant on a:

baignoires (6x120)x0,72 = 518,4 l

douches (2x50)x0,72 = 72 l besoin total = 590,4 l

qui est considéré comme valeur correspondante au prélèvement de pointe (l/10 min), le ballon à choisir est le PAV 600 qui donne un prélèvement de pointe de 690 l.

1 = copropriété à simultaneité normale
2 = copropriéré à simultaneité forte

METHODE B

Elle est basée sur le nombre des usages en tenant compte que pour chaque usage on considère: baignoire 120 litres à 50 °C; douche, 50 litres à 50 °C, lavabo ou évier, 10 litres à 50 °C; - facteur de simultaneité, à déterminer à l'aide d'un diagramme.

Exemple B

Si on a 8 salles de bains dont 6 avec baignoire et douche et 2 avec la douche uniquement; en outre si on a 10 lavabos et 8 éviers.

Le total des usages est de 32; du diagramme B on relève un facteur

F= 0,48. En calculant on a :

baignoires (6x120)x0,48 = 345,6 l

douches (8x50)x0,48 = 192 l

lavabots/éviers(18x10)x0,48 = 86,4 l

besoin total = 624 l

quit est considéré comme valeur correspondante au prélèvement de pointe (l/10 min). Le ballon à choisir est le PAV 600 qui donne un prélèvement de pointe de 690 l.

Elle est basée sur le nombre de personnes utilisatrices. Pour chaque personne on considère:

• Une consommation de pointe horaire de 28 l à 50 °C, s'il habite dans une maison monofamiliale on en copropriété.
  ● 45 l à 50 °C, s'il habite une villa ou une résidence.

Exemple©

En copropriété il y a 22 personnes utilisatrices. En calculant, on a:

22x28= 616 l; cette valeur est considérée comme prélèvement de pointe (l/10min). Le ballon à choisir est le PAV 600, qui donne un prélèvement de pointe de 690 l.

:

:
