TRIP 3 - Compteur de vélo BONTRAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo filaire (modèle Trip 3)
Marque	Bontrager
Modèle	Trip 3
Alimentation	Pile au lithium CR2032, 3 volts
Fonctions affichées	Distance parcourue (TRP), vitesse moyenne (AVG), vitesse maximale (MAX), durée du trajet (TME), odomètre (ODO), horloge (CLK)
Cadence	Oui (modèle Trip 3 uniquement)
Rétroéclairage	Non (disponible sur Trip 5W)
Mode veille automatique	Oui, après 10 minutes sans signal capteur
Réglage taille de roue	Oui, avec valeurs prédéfinies et personnalisées (mesure de roulement)
Seconde taille de roue	Non (disponible sur Trip 4W)
Montage	Sur guidon ou potence (installation filaire)
Réinitialisation	Bouton de réinitialisation (AC) à l'arrière du compteur
Entretien de la pile	Remplacement tous les 6 mois ou en cas de dysfonctionnement
Sécurité	Ne pas fixer l'écran en roulant ; s'assurer que les câbles ne touchent pas les roues
Garantie	Limitée, consulter bontrager.com ou revendeur

FOIRE AUX QUESTIONS - TRIP 3 BONTRAGER

Comment régler la taille de la roue sur mon Bontrager Trip 3 ?

Après l'installation de la pile, la taille de roue s'affiche. Appuyez sur M pour modifier la valeur, puis sur S pour valider. Vous pouvez aussi utiliser une taille personnalisée en mesurant le roulement (distance parcourue en un tour de roue) et en la saisissant dans le menu TME.

Comment réinitialiser les données de trajet (distance, vitesse, temps) ?

Maintenez les boutons S et M enfoncés simultanément pendant deux secondes. Les valeurs TRP, AVG, MAX et TME seront remises à zéro, mais l'odomètre (ODO) et l'horloge ne sont pas affectés.

Comment régler l'horloge sur le Trip 3 ?

Faites défiler jusqu'à CLK avec le bouton M, puis maintenez S enfoncé deux secondes. Utilisez M pour passer de 12h à 24h, puis S pour valider. Ensuite, réglez les heures et minutes de la même manière (M pour changer le chiffre, S pour valider).

Comment remplacer la pile du compteur Trip 3 ?

Retirez le compteur de sa base. Tournez le couvercle de la pile d'un quart de tour dans le sens inverse des aiguilles d'une montre (avec une pièce ou un tournevis). Soulevez le couvercle, retirez l'ancienne pile et insérez une nouvelle pile CR2032 avec le signe + vers le haut. Replacez le couvercle en tournant dans le sens horaire.

Comment afficher la cadence sur le Trip 3 ?

Faites défiler les modes avec le bouton M jusqu'à voir CAD à l'écran. La cadence s'affiche en tours par minute (tr/min). Assurez-vous que le capteur de cadence et l'aimant sont correctement installés.

Mon écran est vide, que faire ?

Vérifiez que la pile est correctement installée (bon côté, contact). Si elle est faible, remplacez-la par une pile CR2032. Si le problème persiste, effectuez une réinitialisation en maintenant le bouton AC à l'arrière du compteur pendant deux secondes.

Comment configurer le compteur pour deux vélos différents ?

Le modèle Trip 3 ne prend pas en charge deux tailles de roue (cette fonction est disponible sur le Trip 4W). Pour utiliser le compteur sur un deuxième vélo, vous devez remesurer et reprogrammer la taille de roue à chaque changement, ou noter les réglages.

Mes données de vitesse sont irrégulières, pourquoi ?

L'aimant de roue n'est peut-être pas bien aligné avec le capteur : ajustez leur position pour qu'ils soient proches (environ 5 mm). Vérifiez aussi que la pile n'est pas faible et que la taille de roue est correcte.

Comment réinitialiser complètement le compteur (ODO compris) ?

Utilisez le bouton de réinitialisation (AC) à l'arrière du compteur. Maintenez-le enfoncé deux secondes avec une pointe de stylo. Attention : cela efface toutes les données, y compris l'odomètre. Notez les valeurs avant de réinitialiser si vous souhaitez les reprogrammer.

Le compteur Trip 3 a-t-il un rétroéclairage ?

Non, le rétroéclairage est une fonction exclusive au modèle Trip 5W. Sur le Trip 3, l'écran est en LCD standard sans éclairage.

MODE D'EMPLOI TRIP 3 BONTRAGER

Modèles Trip™ 2, 2L, 3 et 5W

Manuel du propriétaire.

Nous vous remercions d'avoir acheté un compteur Trip™ Bontrager. Nous espérons qu'il vous apportera des kilomètres de.

Votre compteur Trip peut ne pas inclure toutes les caractéristiques décrites dans ce manuel. Ce manuel couvre les modèles Trip 2, 2L, 3 et 5W.

Veuillez lire ce manuel avec attention. Si vous ne comprenez pas les informations qu'il contient ou si vous avez une question à laquelle ne répondent pas ces instructions, consultez votre revendeur/agréé Bontrager ou visitez le site www.bontrager.com.

Sécurité en roulant

Lorsque vous vous roulez avec votre vélo, ne fixez pas le compteur pendant trop longtemps (Figure 1). Si vous ne faites pas attention à la route devant vous, aux obstacles et à la circulation, vous pouvez perdre le contrôle ou subir des blessures graves ou même mortelles. Restez alerte!

Assurez-vous que les câbles ne touchent pas le pneu, la jante ni les rayons. Un contact avec les câbles peut endommager le compteur ou peut vous faire perdre le contrôle et chuter.

Maintenir enforcé	Appuyer sur un bouton de façon constantependant deux secondes environ.
Appuyer	Appuyer brièvement une fois sur un bouton.
Réinitialiser	Remettre toutes les valeurs à zéro (0) dans lamémoire et effacer tous les réglages.
Réinitialiser le trajet	Remettre les valeurs du compteur (uniquement) àzéro (0) dans la mémoire.
Faire défilier	Appuyer plusieurs fois pour faire défilier une liste de valeurs ou afficher des éléments.

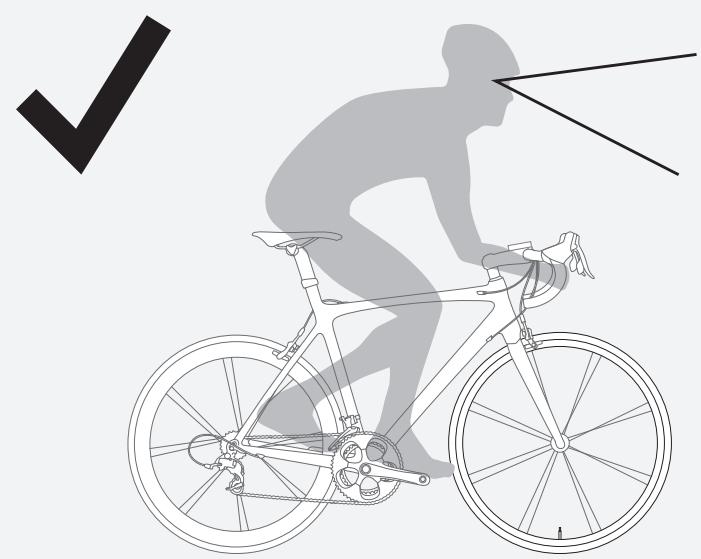

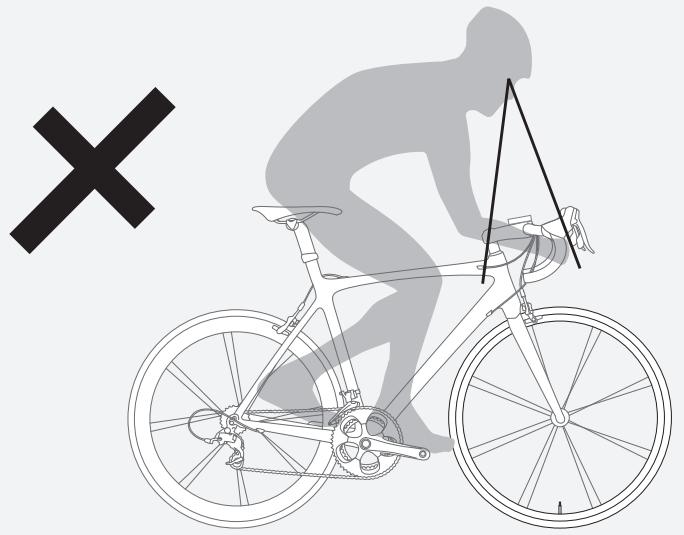

Figure 1. Ne fixez pas le compteur pendant trop longtemps.

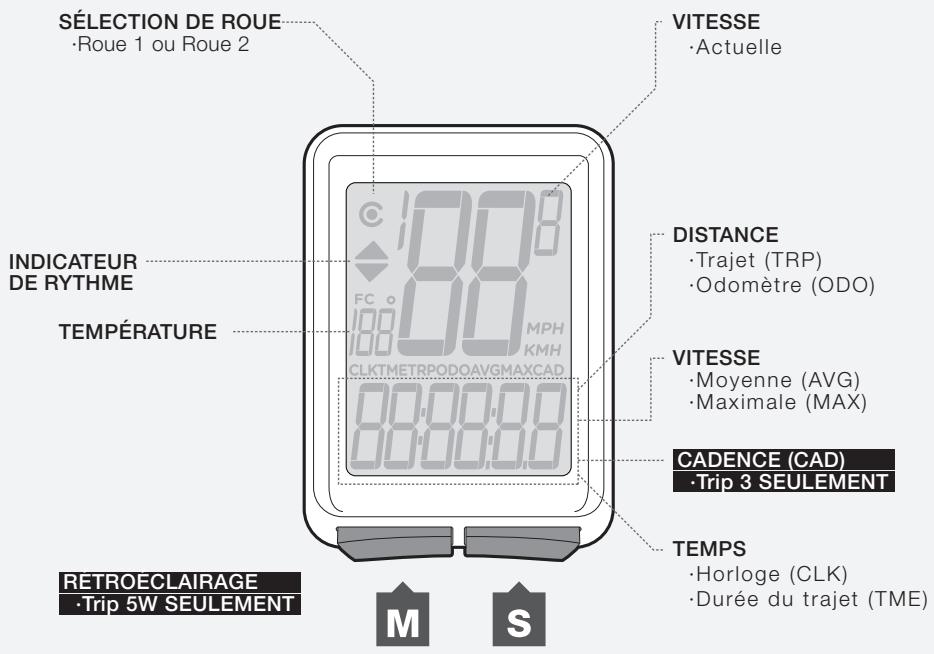

Afficher les éléments et les abréviations

Le compteur Trip peut être utilisé sur deux vélos ayant des tailles de roue différentes tout en calculant des données correctes pour chaque taille de roue. Vous devez d'abord configurer la taille des roues et sélectionner le réglage du vélo correspondant avant de commencer à rouler.

Données de trajet (peuvent être remises à 0 sans affecter le total de l'odorature (ODO))

• Distance parcourue (TRP)
• Vitesse moyenne (AVG) et Vitesse maximale (MAX) Durée du trajet (TME)

Abréviations et termes correspondants à l'écran

Abréviation	Signification
AVG	Vitesse moyenne
CLK	Horloge
CUR	Vitesse actuelle
MAX	Vitesse maximale
ODO	Odomètre
TME	Durée du trajet
TRP	Distance parcourue
CAD	Cadence

Figure 2. Affichez les éléments et les boutons.

Réglage facile

Une fois que vous avez installé la pile, vous pouvez programmer la taille des roues et les unités.

Installer la pile

La pile n'est pas installée à l'usine pour économiser son autonomie.

(Pour obtenir plus d'informations sur l'installation de la pile,

Voir les figures 10 et 11, à la fin de ce manuel.

Pour programmer le compteur

Cette procédure permet de programmer votre compteur de niveau Trip pour la première fois ou après une réinitialisation. Si vous pouvez programmer des caractéristiques individuelles ou des réglages avancés, reportez-vous aux instructions des sections Informations et caractéristiques supplémentaires, et Réglages avancés.

1. Installez la pile (ou poussez le bouton de réinitialisation - voir la figure 12, à la fin du manuel).
2. La taille des roues apparait à l'écran.
3. Pour changer de taille de roue, appuyez sur M.

Pour effectuer une sélection, appuyez sur S.

1. Pour faire défiler les unités de mesure, Miles par heures (MPH) ou Kilomètres par heures (KMH), appuyez sur M.
2. Pour effectuer une sélection, appuyez sur S.
3. Pour passer à °F ou à °C, appuyez sur M.

1. Pour effectuer une sélection, appuyez sur S. Le compteur Trip revient à CLK.

Pour régler l'horloge

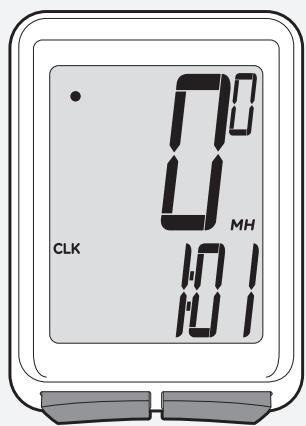

1. Faites défiler M jusqu'à CLK.
2. Maintenez S enfoncé pendant deux secondes.
3. Pour passer à une horloge de 12 ou 24 heures, appuyez sur M.

(pendant 2 secondes)

1. Pour effectuer une sélection, appuyez sur S.
2. Pour changer le chiffre clignotant des heures, appuyez sur M.
3. Pour effectuer une sélection, appuyez sur S.

1. Pour changer le chiffre clignotant des minutes, appuyez sur M.
2. Pour effectuer une sélection, appuyez sur S. Le compteur Trip revient à CLK.

Mode de veille automatique

Si les capteurs n'envoient pas de signal au compteur pendant 10 minutes, celui-ci passe en mode de veille pour économiser l'autonomie de la pile (Figure 3).

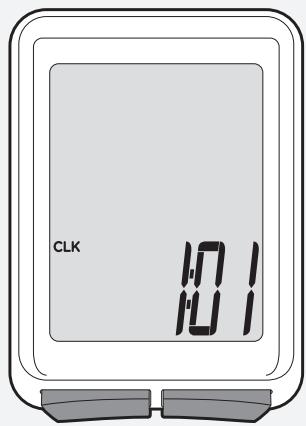

Figure 3. Affichez en mode de veille.

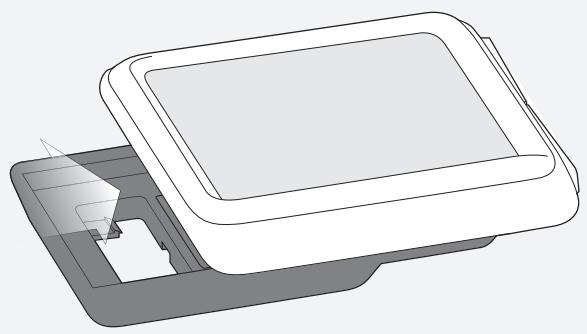

Pour détacher le compteur de son support de fixation

Appuyez fermement sur le compteur (pas sur la base) vers l'arrière (Figure 4).

Figure 4. Dévissez le compteur de son support de fixation.

Pour effectuer une réinitialisation du compteur (remise à zéro des données de trajet)

La réinitialisation du compteur remet les données suivantes à zéro :

• Distance parcourue (TRP) Vitesse moyenne (AVG) et maximale (MAX) Durée du trajet (TME)

Pour réinitialiser

Maintenez S et M enfoncés en même temps pendant deux secondes (Figure 5).

Les données de trajet sont réinitialisées à 0.

(et) (pendant 2 seconds)

Rétroéclairage (trip 5W seulement)

Le compteur Trip 5W dispose d'un affichage rétroéclairé. Le rétroéclairage fournit une source lumineuse derrière l'écran pour rendre les chiffres plus lisibles. Pour économiser la pile, le rétroéclairage s'éteint dans un délai de cinq secondes.

Pour activer le rétroéclairage

Tout en étant dans n'importe quel affichage, maintenez M enfoncé pendant deux secondes (Figure 6).

Figure 5. Réinitialisez les données de trajet.

(pendant 2 seconds) Figure 6. Activez le rétroéclairage.

Cadence (trip 3 seulement)

La cadence correspond à la vitesse de votre pédalage, exprimée en tours complets par minute (tr/min) du pédalier.

Pour voir la cadence

1. Faites défiler M jusqu'à CAD.

Réglages avancés

Cette section explique comment configurer des caractéristiques individuelles sur votre compteur Trip et comment configurer des caractéristiques avancées incluant une seconde taille de roue.

Pour configurer les unités de mesure

1. Faites défiler M jusqu'à MAX.
2. Maintenez S enfoncé pendant deux secondes.
3. Pour passer à MPH ou à KMH, appuyez sur M.
4. Pour effectuer une sélection, appuyez sur S.
5. Pour passer à °F ou à °C, appuyez sur M.
6. Pour effectuer une sélection, appuyez sur S. Le compteur Trip revient à MAX.

Pour configurer l'odeur

1. Faites défiler M jusqu'à ODO.

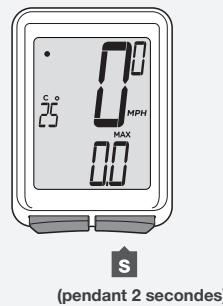

2. Maintenez S enfoncé pendant deux secondes. L'odorème apparait.

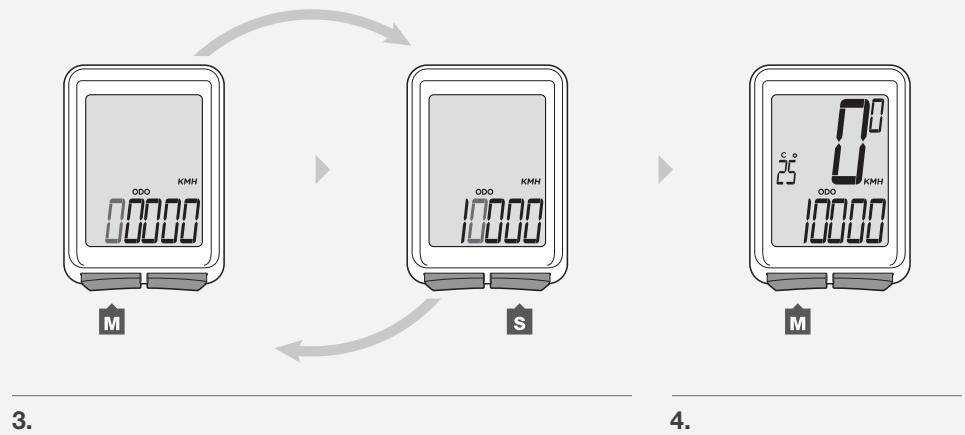

1. Pour changer le chiffre clignotant, appuyez sur M.

Pour effectuer une sélection, appuyez sur S.

1. Répétez l'étape 3 pour les autres chiffres. Le compteur Trip revient à ODO.

Taille de roue personnalisée

Le menu du compteur se rapportant à la taille des pneus est basé sur des moyennes, mais certaines différences existent entre les tailles réelles, même entre les pneus indiqués comme étant semblables. Vous pouvez rendre vos compteur plus exact en configurant une taille de roue personalisée.

Pour configurer une jante de roue personnalisée

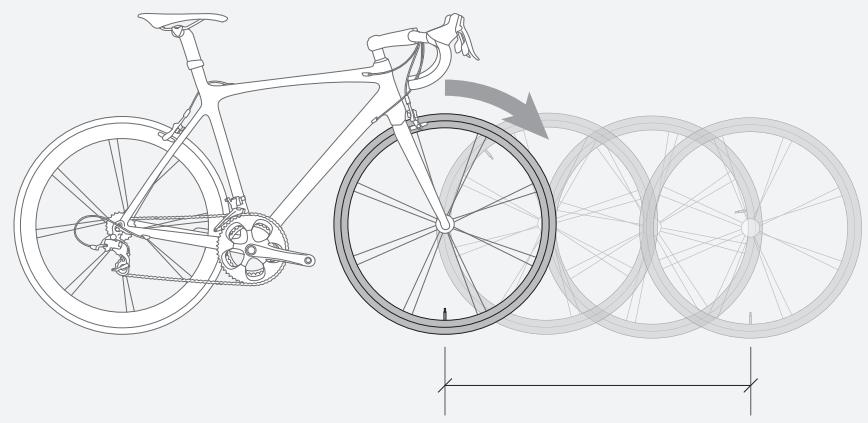

Mesurez le roulement (Figure 7).

Le roulement est la distance exacte parcourue par votre vélo sur un tour de roue. Si l'une des roues de votre vélo est plus grande, mesurez la roue avec l'aimant.

1. Commencez par le corps de la valve de la roue directement perpendiculaire au sol.
2. Marquez le sol au niveau du corps de la valve. Placer un objet sur le sol constitue une bonne marque.
3. Faites rouler le vélo tout droit vers l'avant sur un tour de roue complet jusqu'à ce que le corps de la valve soit de nouveau directement au niveau du sol.
4. Marquez le nouvel emplacement du corps de la valve.
5. Mesurez la distance entre les deux marques en millimètres. Cette valeur est votre taille de roue personnalisée.

Figure 7. Mesurez le roulement.

1. Faites défiler M jusqu'à TME.

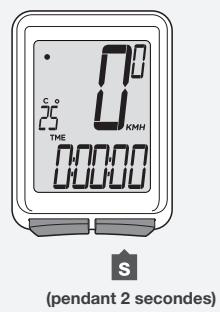

2. Maintenez S enfoncé pendant deux secondes jusqu'à ce que la taille de la roue apparaisse.

Pour programmer la seconde taille de roue, appuyez sur S pour modifier l'icone de sélection de roue préférée à Roue 1 ou Roue 2 et appuyez sur M pour effectuer la sélection.

1. Appuyez sur s.
2. Faites défiler M jusqu'au nombre à quatre chiffres (exemple : 2050).

Pour changer le chiffre clignotant, appuyez sur M.

Pour effectuer une sélection, appuyez sur S.

Répétez l'étape 4 pour les autres chiffres.

1. Pour enregistrer et quitter, maintenez S enfoncé pendant deux secondes. Le compteur Trip revient à l'affichage TME.

Seconde taille de roue (trip 4W seulement)

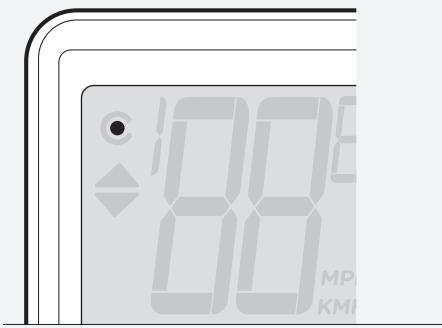

Le compteur Trip peut stocker deux tailles de roue différentes. L'icône correspondant à la roue 1 est un petit cercle (Figure 8). La roue 2 est représentée par un cercle partiel entourant l'icône de la roue 1 (Figure 9). L'odomètre combine la distance accumulée sur les deux configurations de roue.

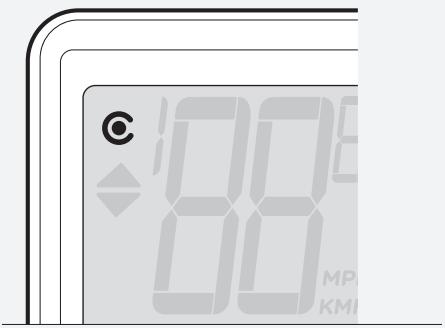

Figure 8. Icône de la roue 1.

Figure 9. Icône de la roue 2.

Pour configurer la seconde roue

1. Faites défiler M jusqu'à TME.
2. Maintenez S enfoncé pendant deux secondes. L'icône de sélection de la roue apparait.
3. Pour passer à la roue 1 ou à la roue 2, appuyez sur S.

s pendant 2 secondes)

1. Pour effectuer une sélection, appuyez sur M.

La taille de la roue apparait.

1. Pour changer de taille de roue, appuyez sur M.
2. Pour effectuer une sélection, maintenez S enfoncé pendant deux secondes.

Pour configurer une taille de roue personnalisée, reportez-vous aux instructions indiquées précédemment dans ce manuel.

Pour rouler la seconde taille de roue

1. Faites défiler M jusqu'à TRP.
2. Maintenez S enfoncé pendant deux secondes.

s (pendant 2 secondes)

s (pendant 2 secondes)

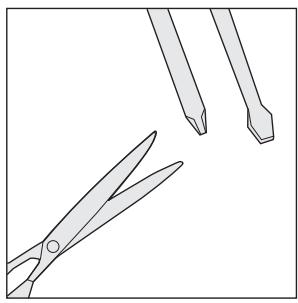

Installation

Modèles Trip 2, 2L, 3 (câblé)

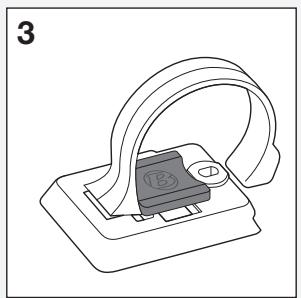

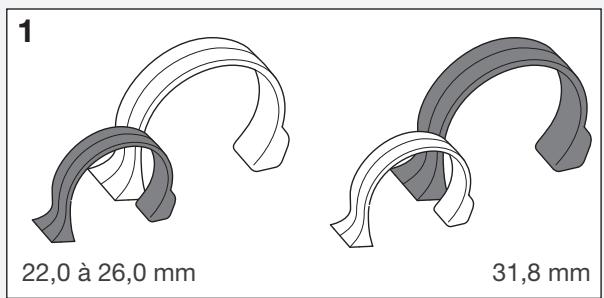

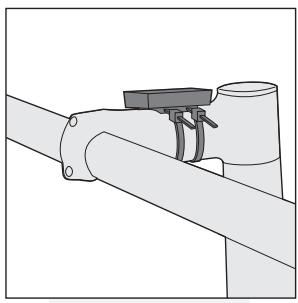

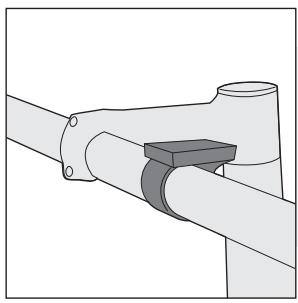

Installation sur le guidon

Installation sur la potence

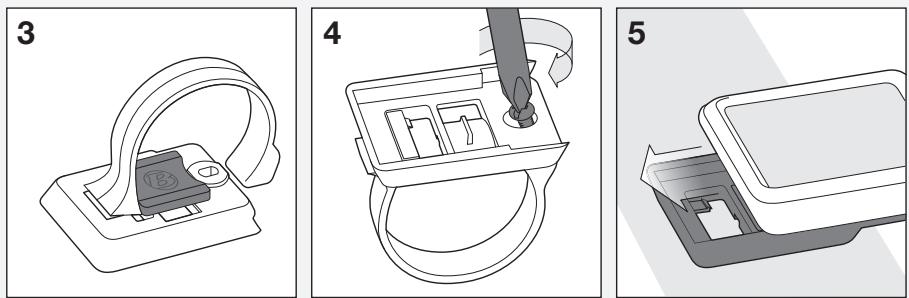

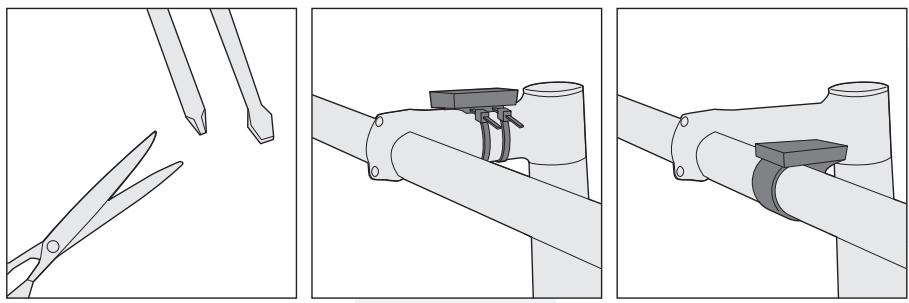

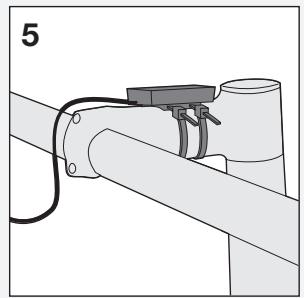

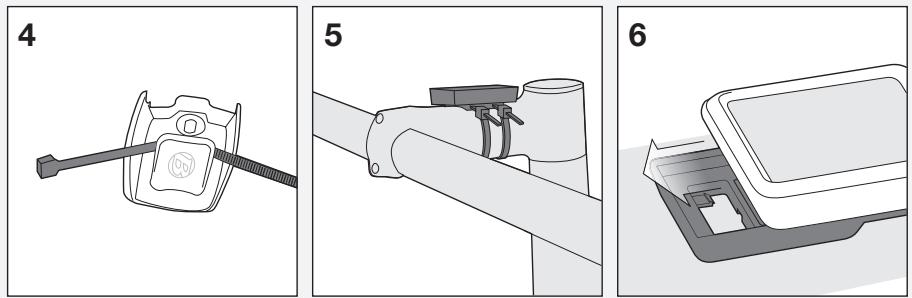

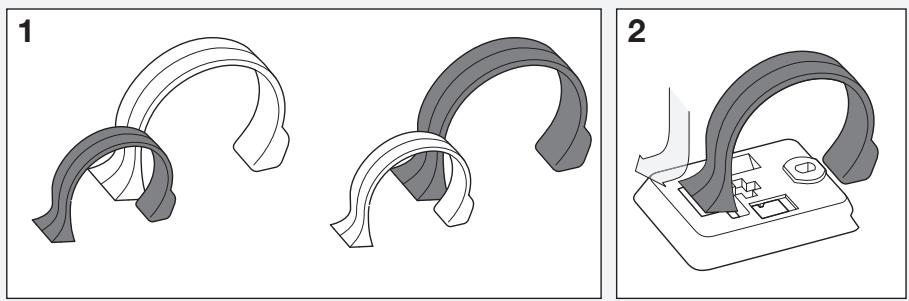

Fixer le câble

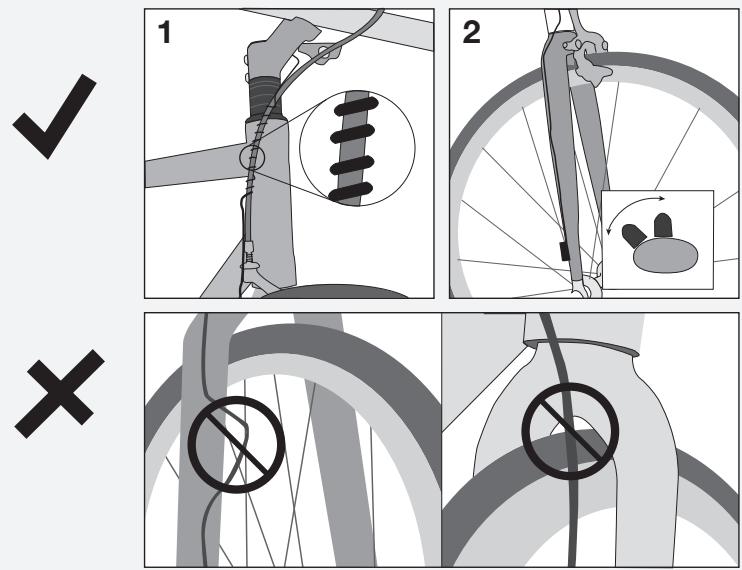

Assurez-vous que les câbles ne touchent pas le pneu, la jante ni les rayons. Un contact avec les câbles peut endommager le compteur ou peut vous faire perdre le contrôle et chuter.

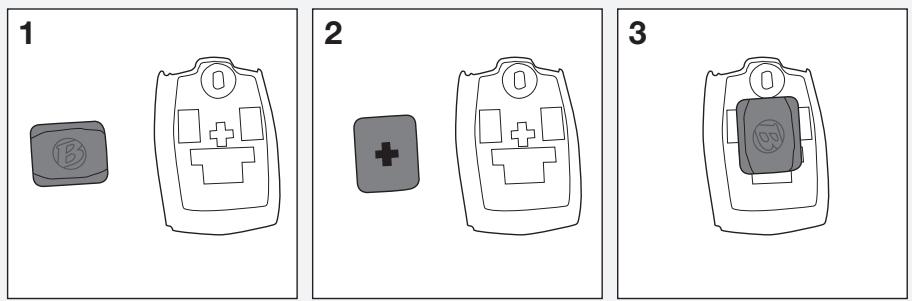

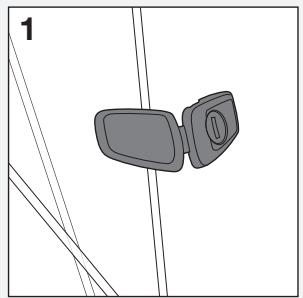

Installer l'aimant pour roue

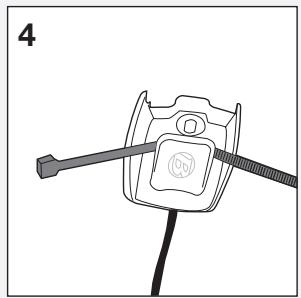

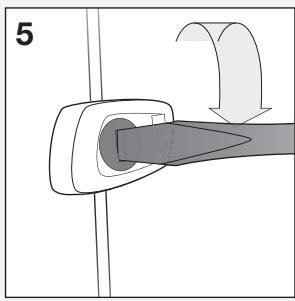

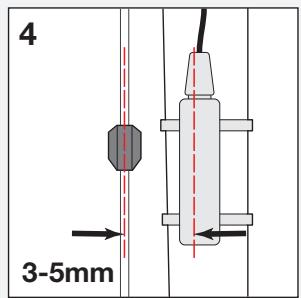

Installer le capteur de roue

Trip 5W (sans fil)

Installation sur le guidon

Installation sur la potence

Installer le capteur de roue sans fil

Installer l'aimant pour roue

Entretien de la pile

Si le compteur fournit des informations confuses, il se peut que l'alimentation soit insuffisante. Remplacez la pile en cas de dysfonctionnement du compteur ou tous les 6 mois. Lorsque vous achetez une nouvelle pile, il est préféable d'apporter l'ancienne avec vous au magasin.

Le type de pile est : pile au lithium CR2032, 3 volts.

Lorsque vous retirez la pile, le compteur remet automatiquement les totaux des différentes fonctions à zéro. Une fois la pile replacée, vous pouvez reconfigurer manuellement vos totaux, mais cela implique que vous ayez noté leur valeur avant le retrait de la pile usagée.

Pour remplacer la pile

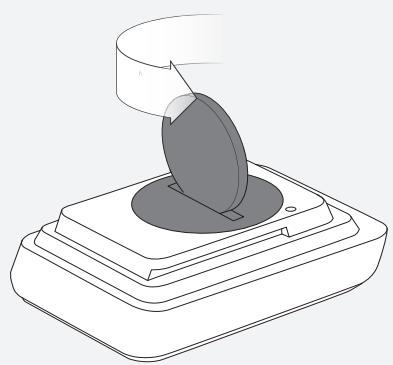

1. Retirez le compteur de sa base. Faites tourner le couvercle de la pile d'environ un quart de tour dans le sens contraire des aiguilles d'une montre (figure 10). Pour cela, vous pouvez utiliser une pièce de monnaie ou un tournevis à tête plate.
2. Soulevez le couvercle pour accéder à la pile. Veillez à ne pas perdre le joint torique en caoutchouc.
3. Retirez la pile usagée.

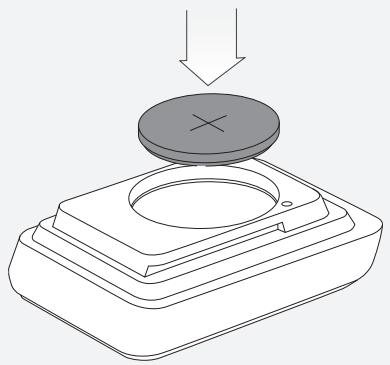

4. Mettez la nouvelle pile en place, le signe + et l'étiquette vers le haut (Figure 11).
5. Remettez le couvercle et le joint torique en place et tournez-le d'un quart de tour dans le sens des aiguilles d'une montre.

Figure 10. Retrait du couvercle de la pile Figure 11. Insérez la nouvelle pile.

Réinitialiser

Une réinitialisation efface toutes les données et tous les règles. Avant d'effectuer une réinitialisation, vous pouvez noter le total en kilomètres (ou miles) de l'odomètre pour pouvoir le régler sur ce nombre ultérieurement.

Pour effectuer une réinitialisation

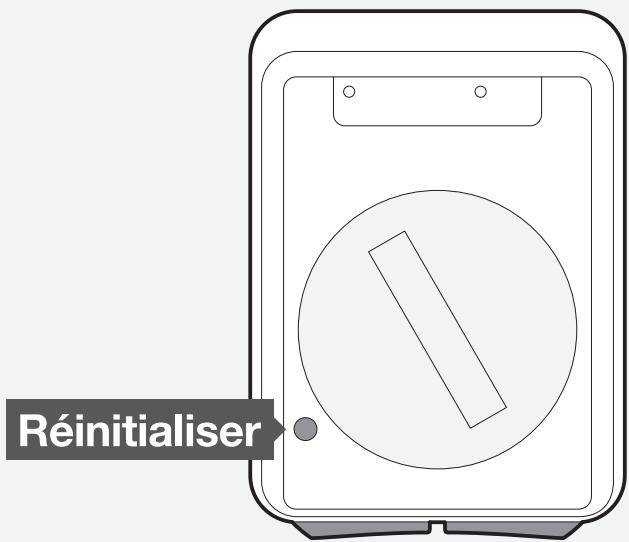

Maintenez le bouton de réinitialisation (AC) enfoncé pendant deux secondes (Figure 12). Vous pouvez utiliser une pointe de stylo. Le bouton est situé à l'arrière du compteur.

Figure 12. Bouton de réinitialisation

Si vous rencontrez un problème avec votre compteur Trip, consultez ce manuel pour obtenir des conseils de dépannage et des solutions. Notre concessionnaire local Bontrager peut également vous assister.

Symptôme Causes possibles Solution

Affichage vide	La pile est faible, non installée ou installée incorrectement.	Assurez-vous que la pile est installée correctement. Remplacez-la si nécessaire.
Données irrégulières	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
	La pile est faible, non installée ou installée incorrectement.	Assurez-vous que la pile est installée correctement. Remplacez-la si nécessaire.
Vitesse actuelle absence	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
	La pile du capteur est faible (Trip 4W seulement).	Remplacez la pile du capteur.
Cadence manquante (Trip 3 seulement)	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
Vitesse incorrecte	La taille de la roue est incorrecte.	Réinitialisez la taille de la roue.
	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.

Garantie limitée

Consultez bontrager.com ou le concessionnaire Bontrager pour obtenir des informations détaillées sur la garantie.

www.bontrager.com

Bontrager et Bontrager B-dot sont des marques déposées de Trek Bicycle Corporation. ©2010 Trek Bicycle Corporation, Waterloo, Wisconsin 53594 USA. Tous droits réservés.
