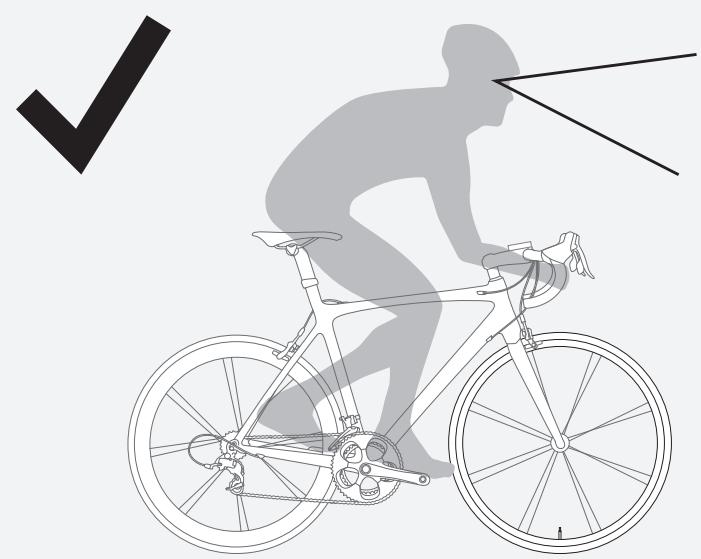

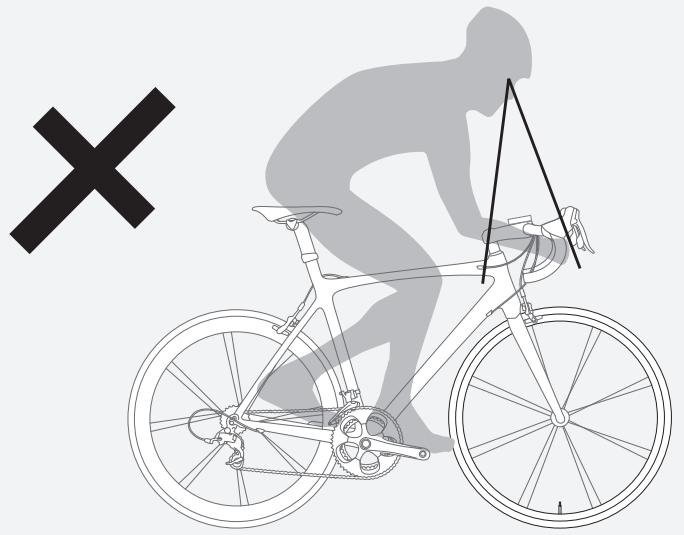

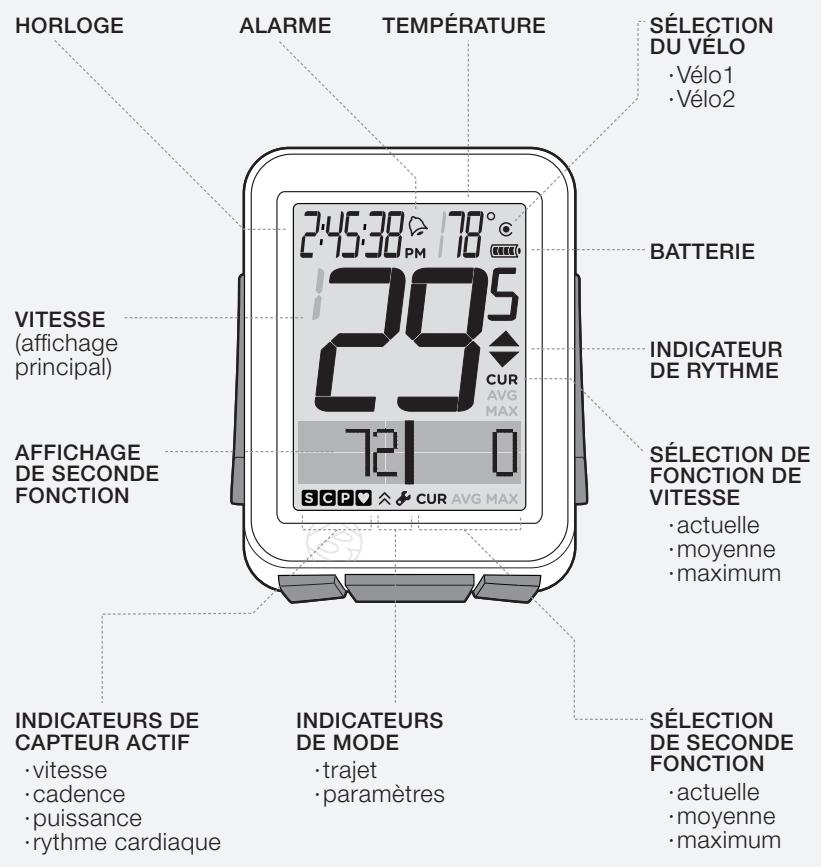

Sécurité en roulant Lorsque vous roulez avec votre vélo, ne fixez pas le compteur pendant trop longtemps (Figure 1). Si vous ne regardez pas la route, vous risquez de percuter un obstacle, donc de perdre le contrôle et de chuter.
Maintenir enfoncé Réinitialiser le trajet
à zéro (0) dans la mémoire

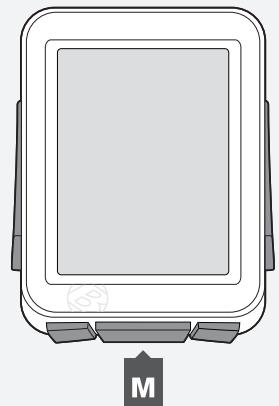

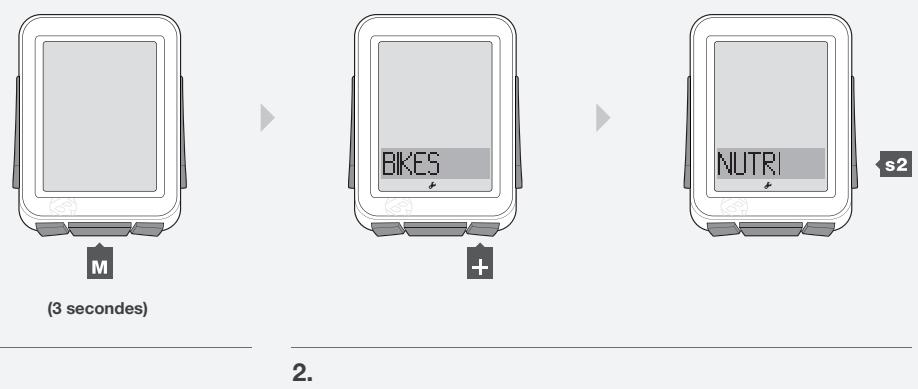

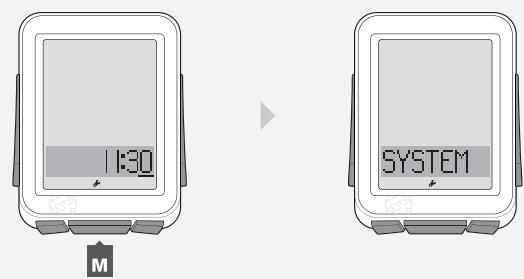

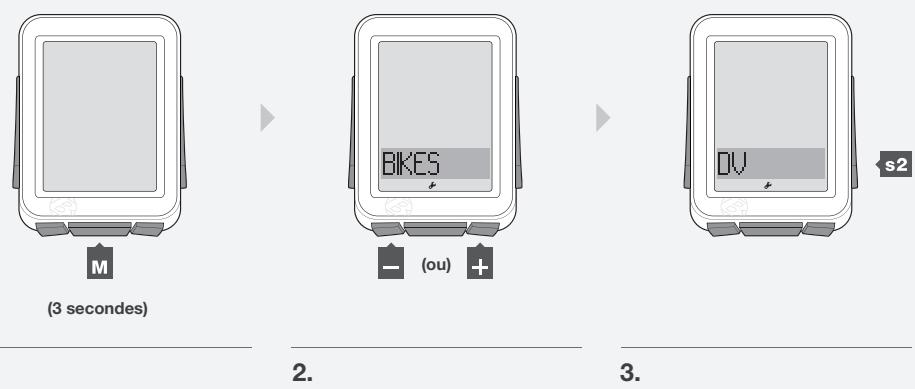

Changement de modes Pour basculer entre les modes Ride et Réglage, maintenez enfoncé le bouton m pendant trois secondes (Figure 5).

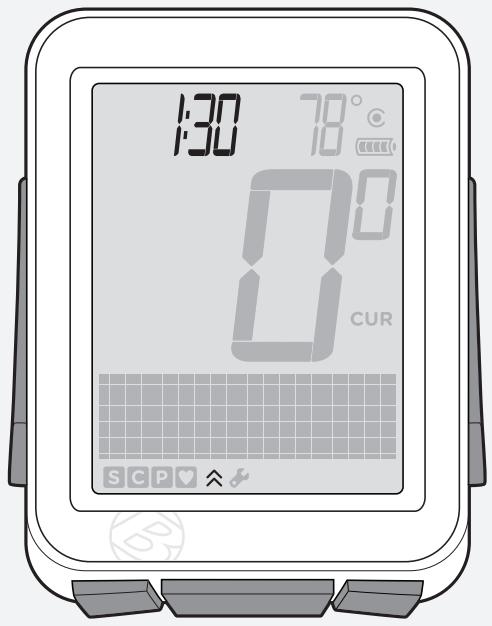

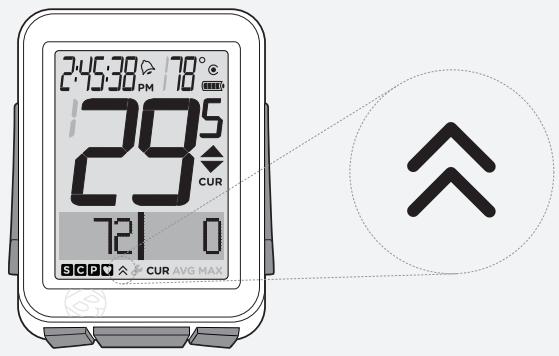

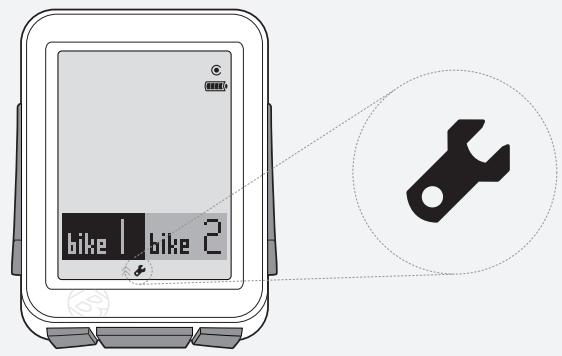

Si les capteurs n’envoient aucun signal au Node pendant 20 minutes, le compteur passe en mode Attente pour économiser la pile. Après 10 minutes supplémentaires, le Node se désactive.
• vous devez porter la ceinture thoracique pour activer le capteur de rythme cardiaque. Lors de la procédure d’appariement, le 0 de l’affichage de vitesse clignote. Cette procédure peut prendre jusqu’à 60 secondes. Une fois la procédure terminée, les icônes représentant les capteurs connectés s’affichent en bas de l’écran. Si l’icône représentant un capteur disparaît, cela signifie que l’appariement de ce capteur a échoué. Figure 6. Verrouillage sur les signaux radio venant des capteurs.

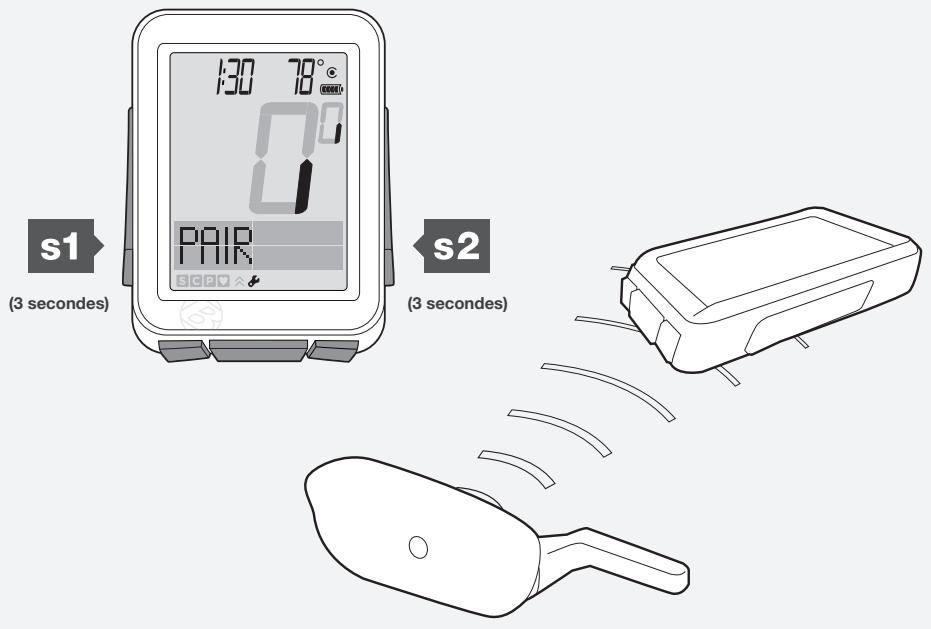

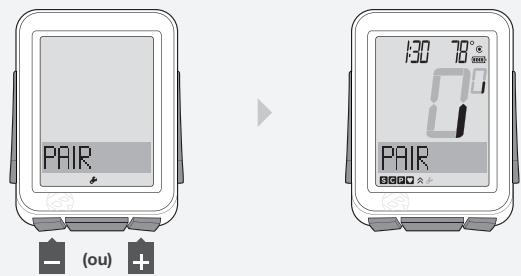

Le NODE n’a besoin d’être apparié qu’une seule fois. Si la procédure échoue, ou si vous ajoutez un autre capteur ultérieurement, vous pouvez forcer la procédure d’appariement : En mode Ride, maintenez les boutons s1 et s2 enfoncés pendant trois secondes pendant que les capteurs envoient des signaux.
Chaque fois que vous activez le Node, il essaie automatiquement de se connecter (verrouiller) aux signaux de la procédure d’appariement. Comme pour l’appariement, vous devez activer les capteurs (en leur faisant envoyer un signal) pour que le Node se connecte aux signaux. Lors de la procédure de connexion, le 0 de l’affichage de vitesse clignote. Une fois que le capteur de vitesse est connecté, le 0 s’arrête de clignoter, mais les icônes des autres capteurs appariés continuent de clignoter jusqu’à la fin de la procédure de connexion. Cette procédure peut prendre jusqu’à 60 secondes. Une fois la procédure terminée, les icônes représentant les capteurs connectés s’affichent en bas de l’écran (Figure 7).

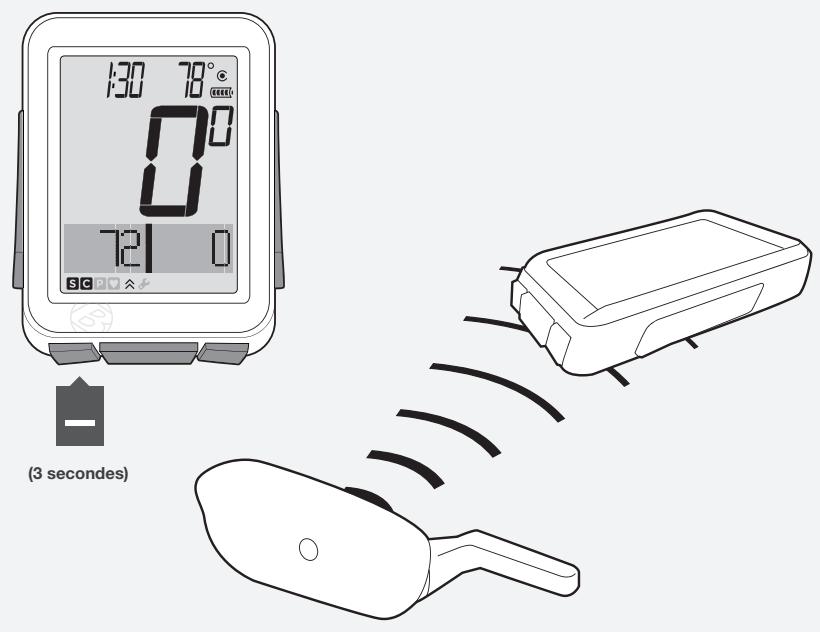

Si la procédure de connexion échoue, le - - apparaît à l’écran dans chaque fonction pour laquelle le capteur est commuté sur ON, mais où la procédure a échoué. En outre, l’icône correspondant à ce capteur disparaît. Ces indications apparaissent lorsque le NODE ne reçoit pas de signal lors de la procédure de connexion. Vous pouvez forcer la procédure de connexion :

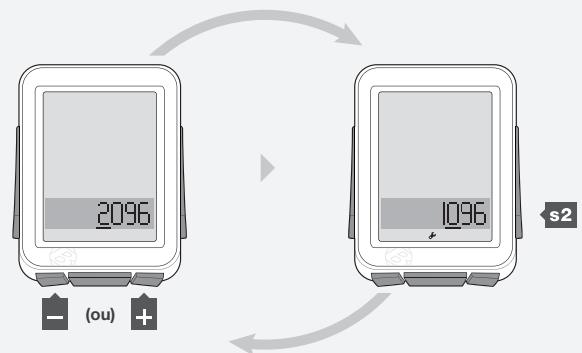

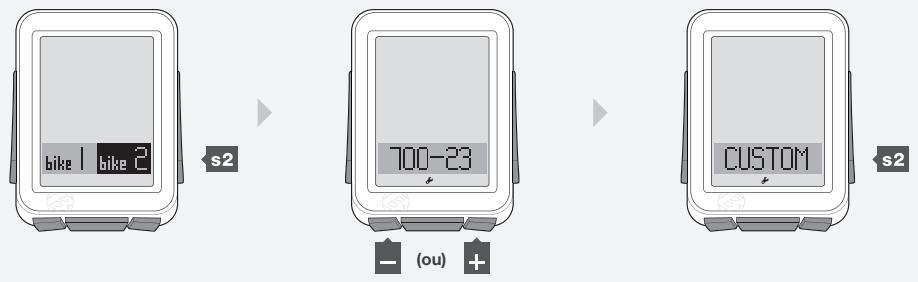

Pour remonter de n’importe quelle sélection : appuyez sur . 3. Pour changer de taille de roue, appuyez sur sélection, appuyez sur .
• Reportez-vous au chapitre Dépannage.

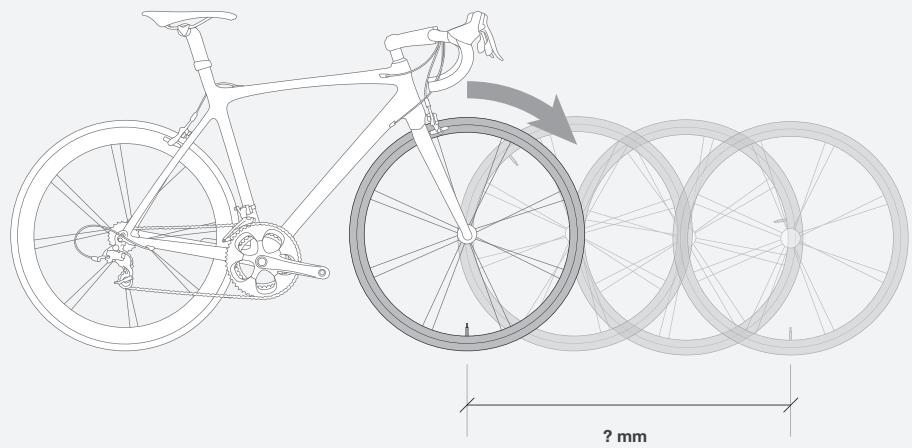

Si l’une des roues de votre vélo est plus grande, mesurez la roue avec l’aimant. 1.
La procédure de connexion commence immédiatement.
(remise à zéro des données du parcours) (3 secondes)

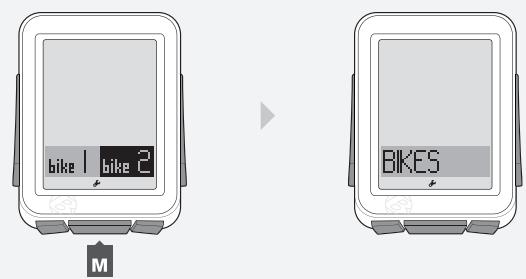

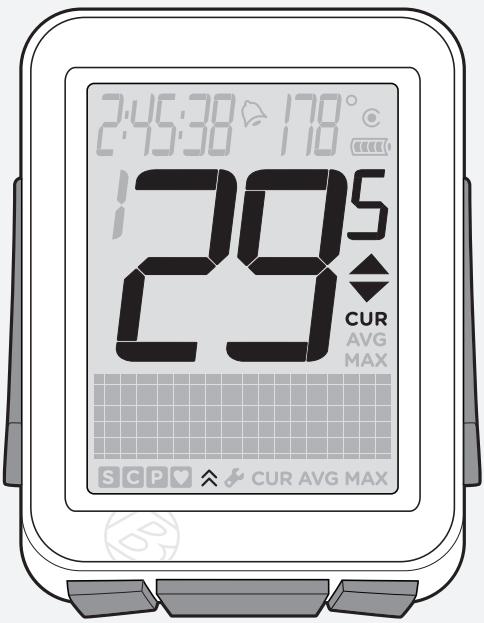

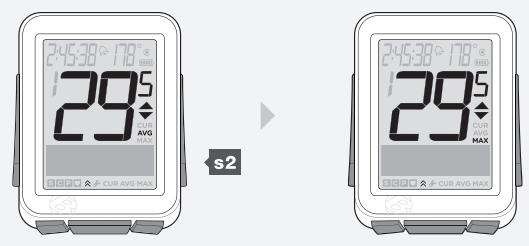

En mode Ride, la vitesse s’affiche toujours (Figure 10). Le Node peut également afficher votre vitesse actuelle (CUR), moyenne (AVG) et maximum (MAX) Le Node peut afficher ces valeurs pour deux vélos, bike1 et bike2. L’affichage correct de la vitesse dépend de la sélection du vélo avant de partir et du réglage de la taille de roue.
Le capteur de vitesse est fixé sur la fourche avant ou la fourche arrière de votre vélo. Pour mesurer la vitesse, l’aimant de vitesse doit être correctement placé sur un rayon et la roue doit tourner.
(AVG) et maximum (MAX) 1. En mode Ride, faites défiler

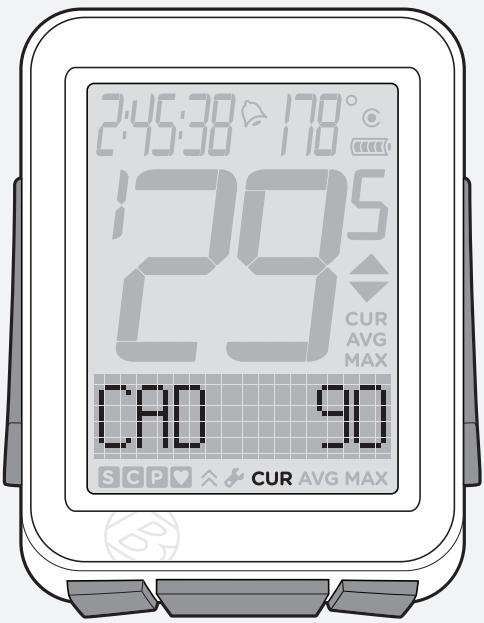

Lors de l’affichage de la fonction cadence, la partie inférieure de l’écran affiche CAD (Figure 11). Le Node peut afficher la cadence actuelle (CUR), moyenne (AVG) et maximum (MAX).
L’aimant de cadence doit être correctement placé sur la manivelle. Le capteur doit être commuté sur ON et transmettre un signal.

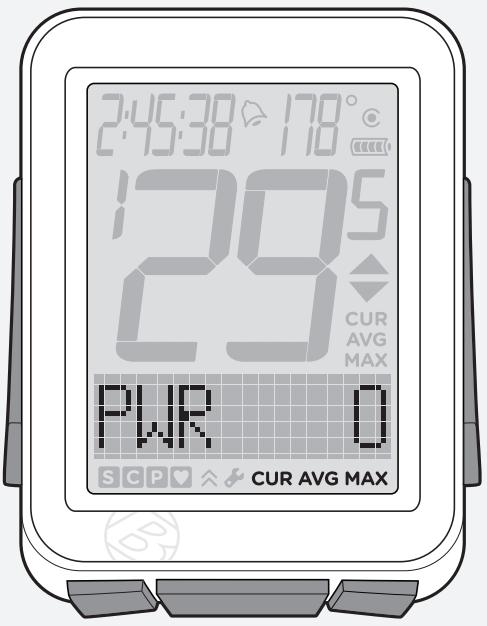

Si les données de puissance sont transmises au Node, la partie inférieure de l’écran affiche PWR (Figure 12). Le Node peut afficher la puissance actuelle (CUR), moyenne (AVG) et maximum (MAX).
1. En mode Ride, faites défiler 2. Appuyez sur

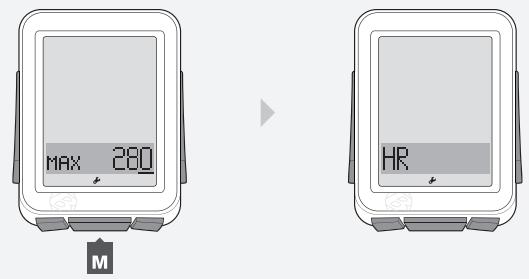

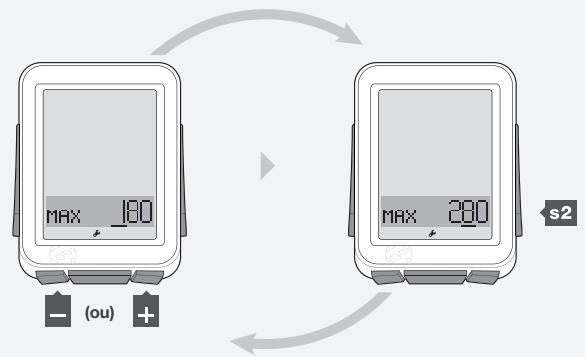

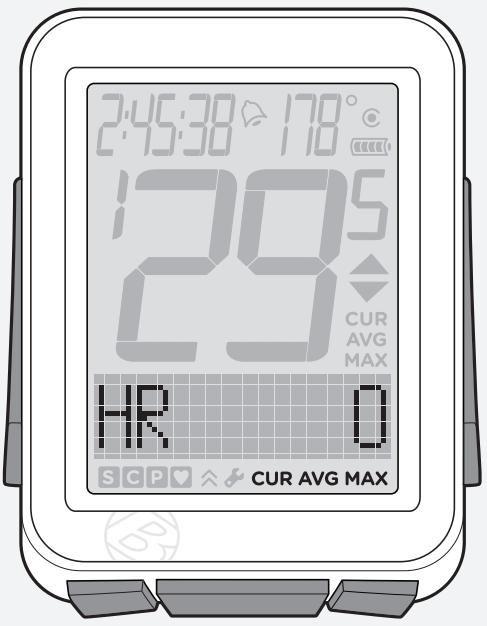

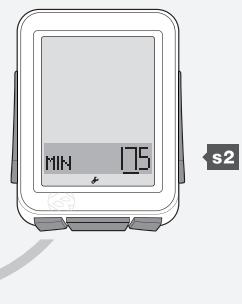

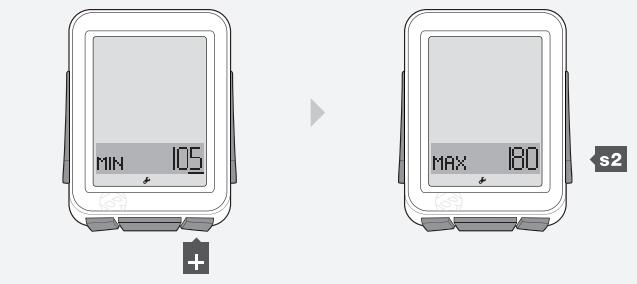

Vous pouvez également définir cinq zones. Chaque zone correspond à un objectif de rythme cardiaque dans une limite supérieure et inférieure. Le Node calcule le temps que vous avez passé dans chaque zone.

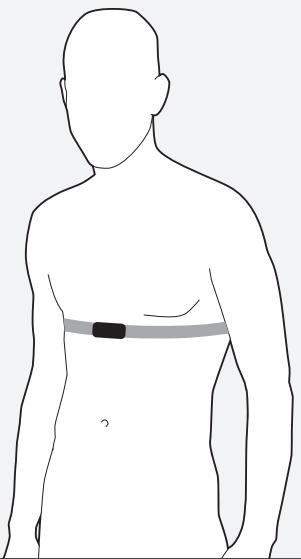

Le capteur de rythme cardiaque est la ceinture thoracique du NODE. La ceinture thoracique doit être correctement placée sur la poitrine (Figure 14) à même la peau, et fonctionne mieux si la zone de contact est légèrement humide. La ceinture thoracique doit être bien serrée pour rester en place. Faites glisser les attaches pour régler la longueur de la ceinture. Le capteur doit être commuté sur ON et transmettre un signal.
Pour effectuer une sélection, appuyez sur

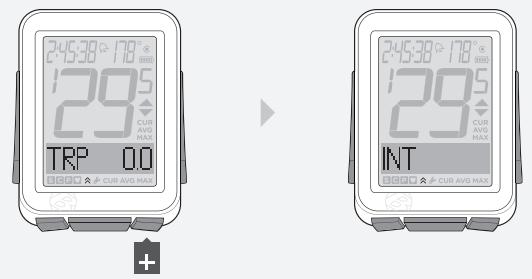

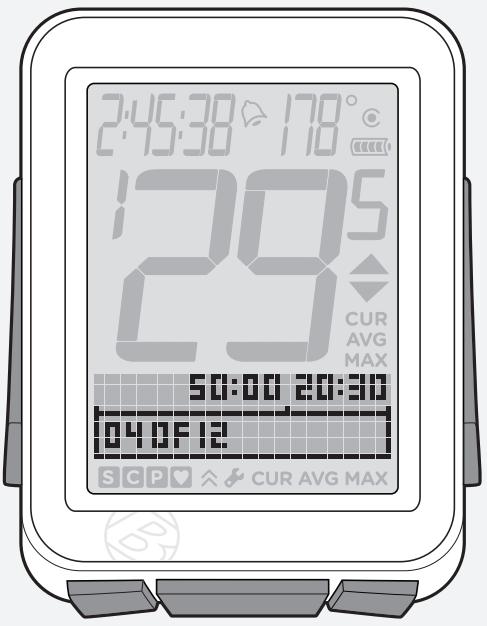

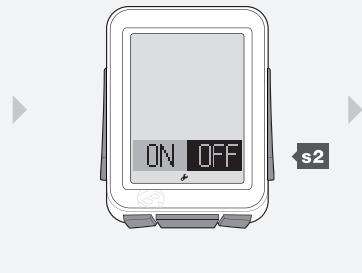

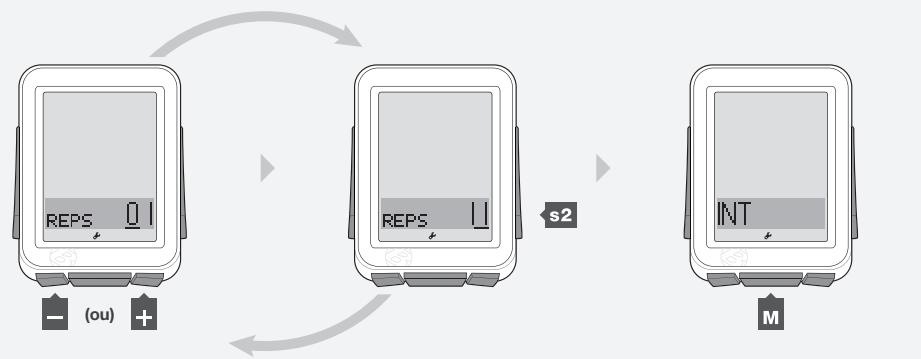

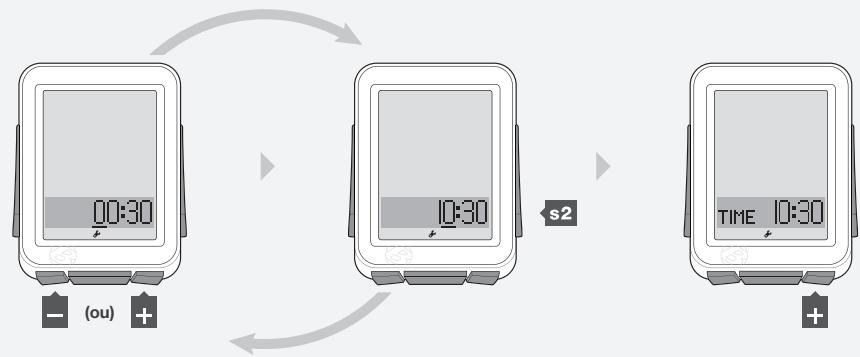

Dans l’écran INT, il y a deux horloges au-dessus d’un cadre (Figure 16). Lorsque l’horloge à gauche fonctionne, elle compte à rebours le temps qui reste dans l’intervalle. Lorsque l’horloge à droite fonctionne, elle compte à rebours le temps qui reste dans le REST. Le cadre indique le nombre d’intervalles qui restent sur la totalité des répétitions et une barre se déplace dans le cadre pour indiquer l’avancement relatif des horloges d’intervalles et REST.

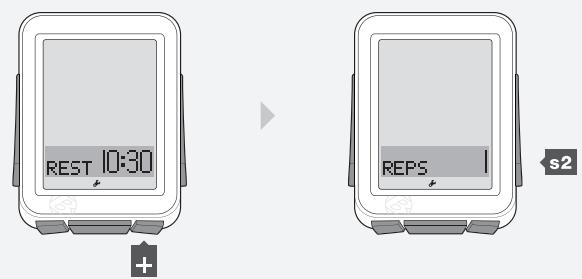

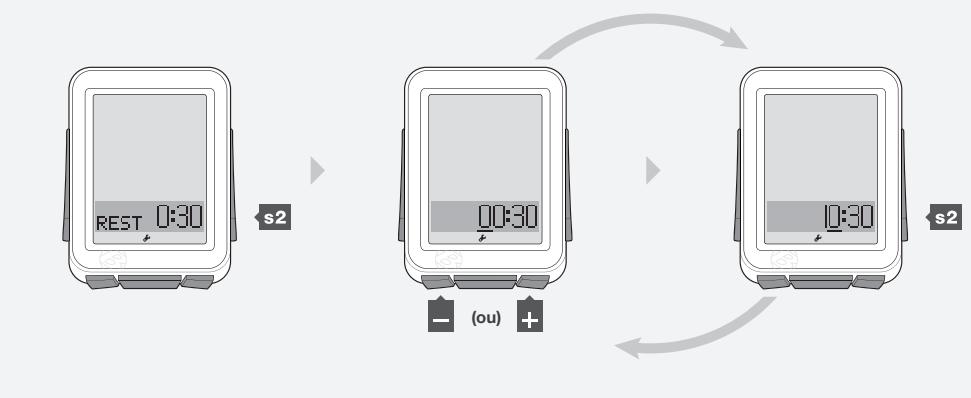

Pour passer à REST, appuyez sur et allez à l’étape 9. (ou)

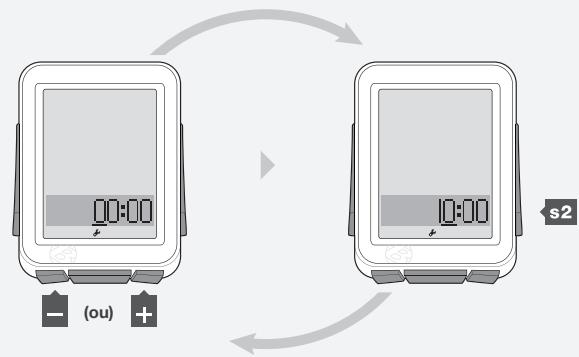

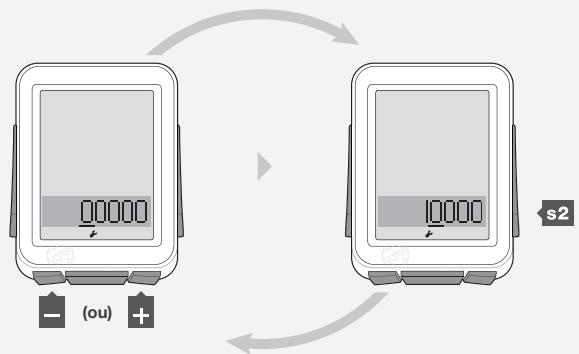

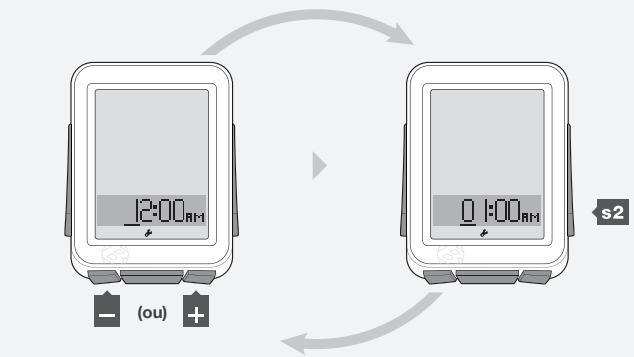

9. Pour changer le chiffre souligné, appuyez sur

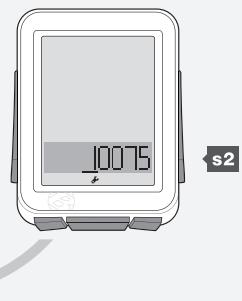

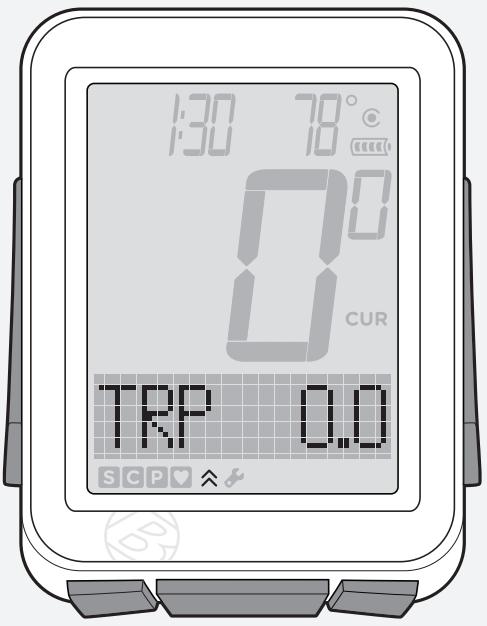

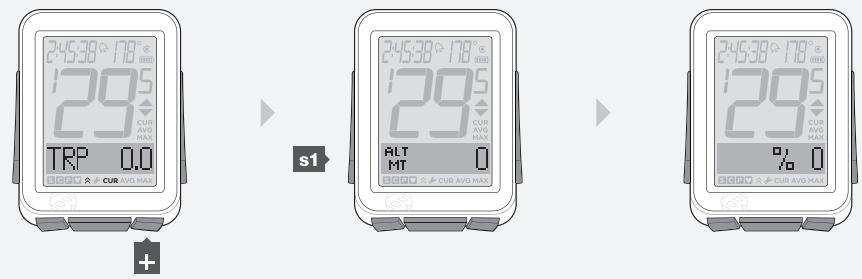

(ou) Caractéristiques de la fonction Trajet En mode Trajet, la partie inférieure de l’écran affiche TRP (Figure 17). Si l’écran affiche l’odomètre, aucune lettre n’est affichée.
Le capteur de vitesse recueille la distance pour les données de trajet. Pour détecter le passage de l’aimant de la roue, le capteur de vitesse doit être correctement positionné.

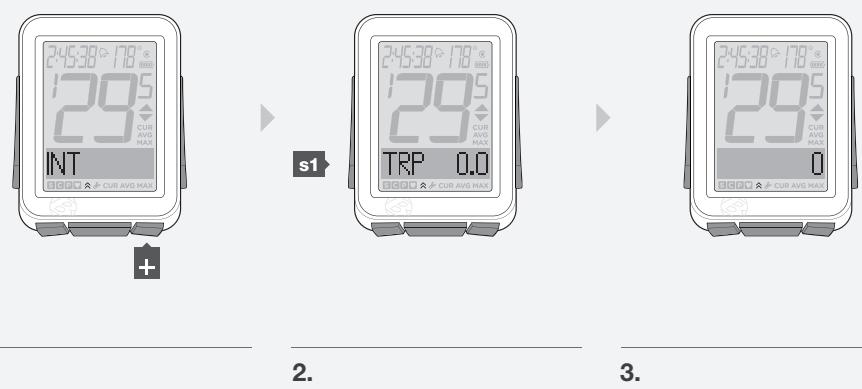

1. En mode Ride, faites défiler 2. Appuyez sur

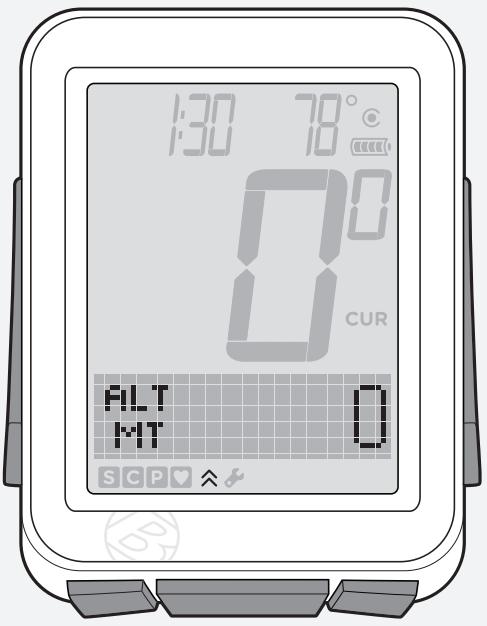

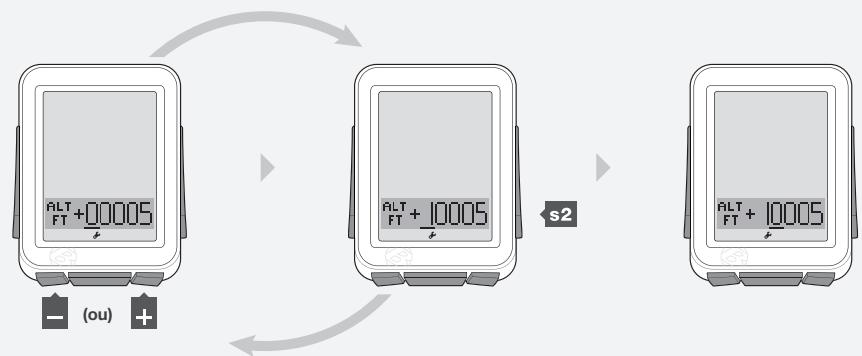

La fonction altitude peut calculer les changements d’altitude pendant un trajet, y compris les pertes, les gains et le changement total (Figure 18). La fonction altitude peut également calculer le dénivelé actuel et maximum, et le pourcentage de pente sur une distance donnée.
enfoncé pendant trois secondes pour passer en

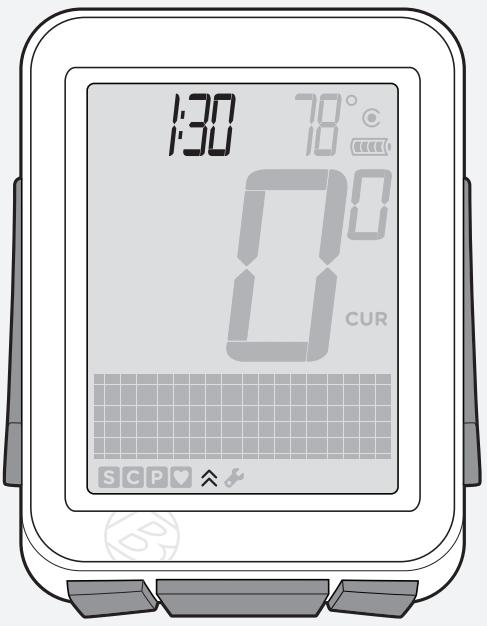

9:59:59, le premier chiffre change pour afficher un H à côté des heures et des minutes (H:00:00).
Pour effectuer une sélection, appuyez sur
4. Appuyez de nouveau sur

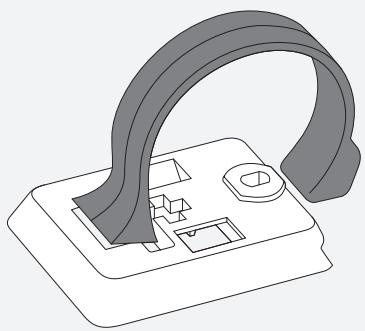

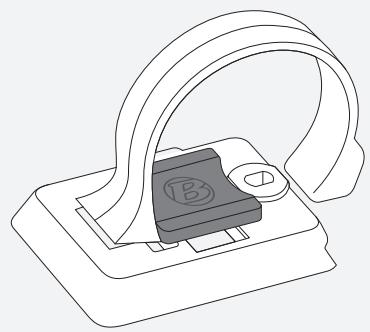

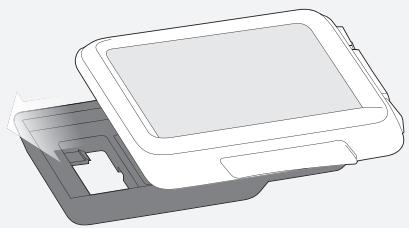

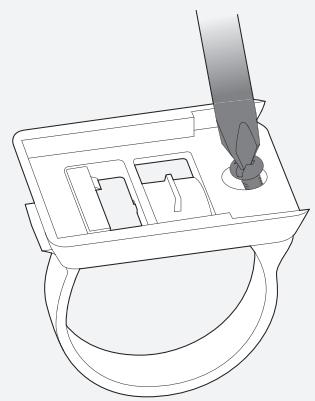

5. Enveloppez le fermoir autour du guidon. 6. Du côté latéral du compteur, insérez la vis et serrez-la (Figure 24). 7. Faites glisser la tête du compteur dans l’embase (Figure 25).
1. Insérez le patin en caoutchouc marqué B à l’arrière de l’embase du compteur. 2. Placez l’embase sur la potence. 3. Fixez l’embase à la potence à l’aide d’attaches mono-usage. 4. Faites glisser la tête du compteur dans l’embase (Figure 25).

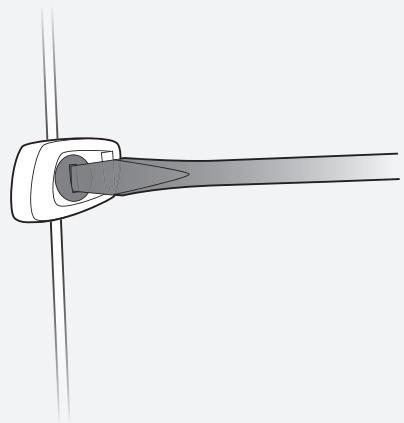

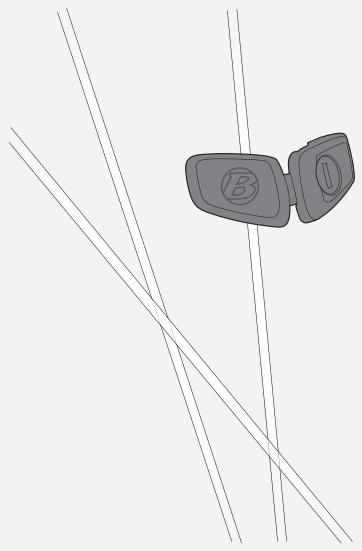

1. Avec la partie marquée B tournée vers l’extérieur de la roue (Figure 26), enveloppez l’aimant autour d’un rayon. Figure 26. Serrez la vis.

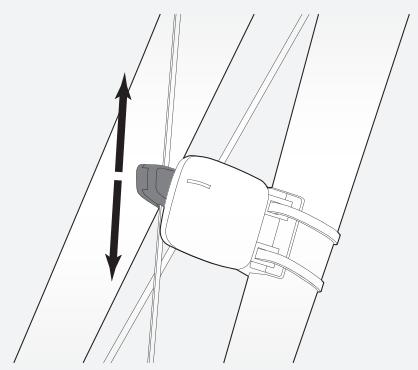

(Figure 27). Pincez l’aimant jusqu’à ce que le fermoir soit engagé. 3. Faites glisser l’aimant vers le bas ou le haut du rayon pour l’aligner sur le capteur (Figure 28). 4. Serrez la vis de serrage à l’arrière de l’aimant (Figure 29) pour fixer la position de l’aimant.

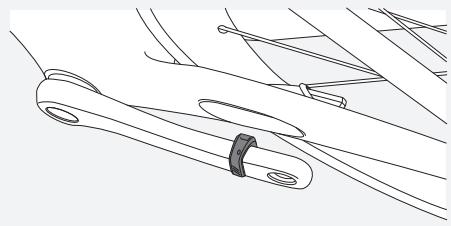

1. Retirez la pédale gauche. 2. Faites glisser l’aimant de cadence (Figure 30) sur la manivelle en gardant l’aimant vers l’intérieur. 3. Remettez en place la pédale. 4. Alignez l’aimant sur le capteur de cadence.

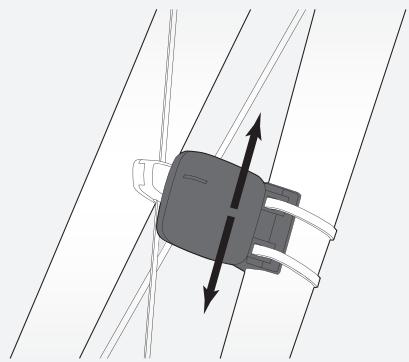

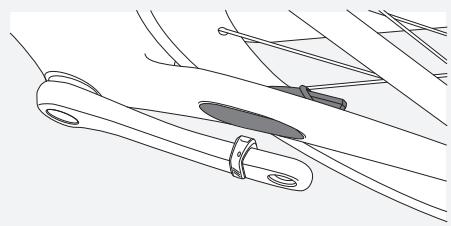

Certains vélos de route Trek et Gary Fisher sont pourvus d’une poche spéciale qui vous permet d’installer directement un capteur SpeedTrap dans le fourreau ou un capteur DuoTrap (Figure 32) directement dans la fourche arrière. Si vous installez un capteur SpeedTrap ou DuoTrap (vendus séparément), veuillez vous reporter aux consignes d’installation qui accompagnent le capteur. Pour les vélos non-compatibles SpeedTrap ou DuoTrap:

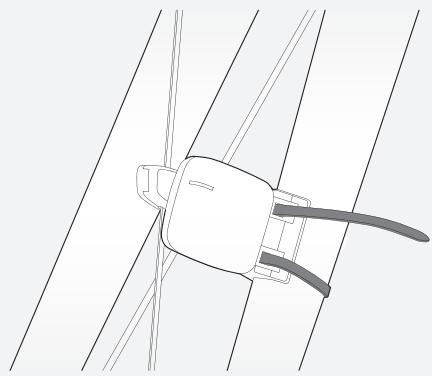

3. Installez une deuxième attache mono-usage. 4. Vérifiez de nouveau l’alignement du capteur, et serrez les deux attaches mono-usage. 5. À l’aide d’une paire de ciseaux, coupez la partie inutile de l’attache mono-usage.

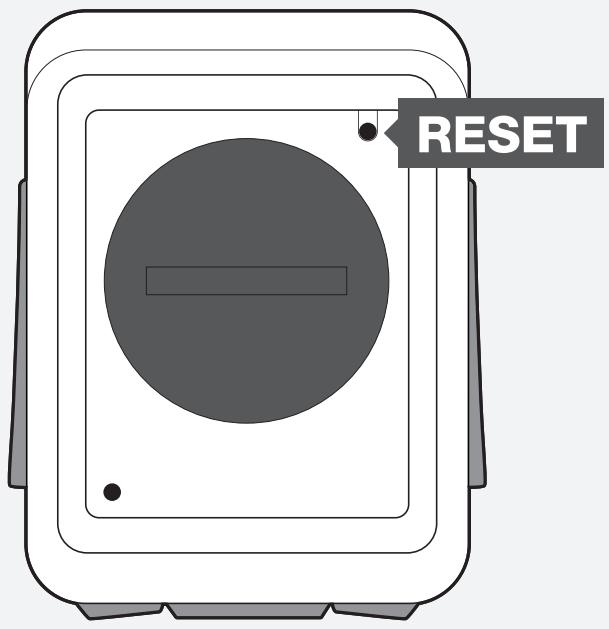

Vous pouvez effacer tous les réglages et la programmation. Appuyez sur le bouton Réinitialisation (Figure 36). Le NODE passe à la procédure de réglage automatique.
Remplacez les piles des capteurs tous les 10 mois, ou dès que le compteur n’effectue plus la procédure d’appariement ou de connexion avec un capteur donné (Figure 34).

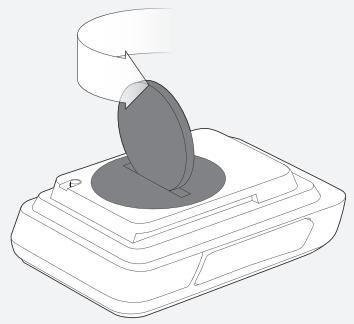

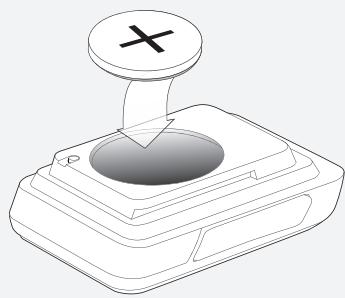

Remplacez la pile du compteur lorsque l’indicateur de pile atteint 10 % (lorsqu’il n’a plus de barre). Avant de retirer la pile du compteur, notez les valeurs de Trajet et Totale. Lorsque la pile est retirée, le compteur se réinitialise automatiquement (effacement des réglages) et remet les valeurs totales des fonctions à zéro (0). Une fois la pile neuve installée (Figure 34), vous pouvez régler manuellement les valeurs totales.
Le même type de pile est utilisé pour le compteur et chaque capteur, une pile au lithium CR2032 de 3 volts. Lorsque vous allez au magasin, prenez la pile usée avec vous.

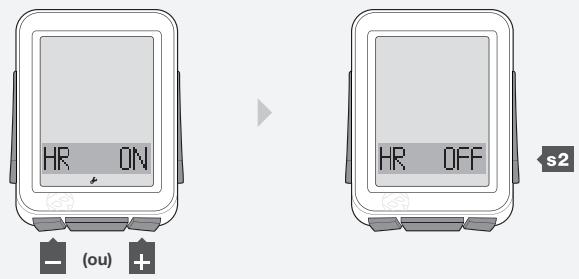

Activez le capteur (réglez-le sur On)
mesure de puissance Écran vide
