MODE D'EMPLOI CHORUS 807 FOCAL
Nous vous remercions d'avoir choisi les enceintes Chorus V et de partager avec nous notre philosophie "the Spirit of Sound ". Ces enceintes de haute technicité intègrent les ultimes perfectionne- ments Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement. Période de rodage Les haut-parleurs utilisés dans Chorus V sont des éléments méca- niques complexes qui exigent une période d'adaptation pour fonction- ner au mieux de leurs possibilités et s'adapler aux conditions de lempéraiure et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures Une fois les caractéristiques de l'enceinte lolalement … siabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V Contenu du carton : + 1 enceinte + 1 manuel uilisateur + 1 tissu microfibre (800 VI + 1 clef pour pointes (816, 826, 836 V) + 1 socle en aliage (816, 826, 836 V) + 4 vis + clef de montage (816, 826, 836 VI Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours. FOCAL the Spirit of Sound Caractéristiques Tweeter TNV à dôme inversé" en alliage aluminium / magnésium le ieeler de la Chorus V uilise la technologie du dôme inversé exclusive àFocal, permehant un transfert optimal de l'énergie et une directivité limitée L'alliage aluminium / magnésium du dôme garantit des perormances exceplionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique. Médium et woofer à cône Polyglass® : membrane fibre de cellulose ngidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions Filtre à phase optimisée OPC® oplimisation de la phase pour une image sonore précise, stable et naturelle. Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres. Système Powerflow (800 V) : couplage avec la pièce amélioré, grove plus puissant. Évent profilé : grave puissant sans distorsion Ouate acoustique haute efficacité excellent amortissement interne, grave tenu et plus profond Connexions haute fiabilité, couple de serrage élevé. Pointes de découplage fournies.
Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal-fr.com Tél. (+33) 04 77 43 57 00 - Fox (+33) 04 77 37 65 87 0 Dans un but d'évolution, Focol-Jlob ae réserve le droit de modifier les spécifications techniques de ses produits sons préavis. Images non contractuelles. GFocal-IMlob notice chorus v'fr 1

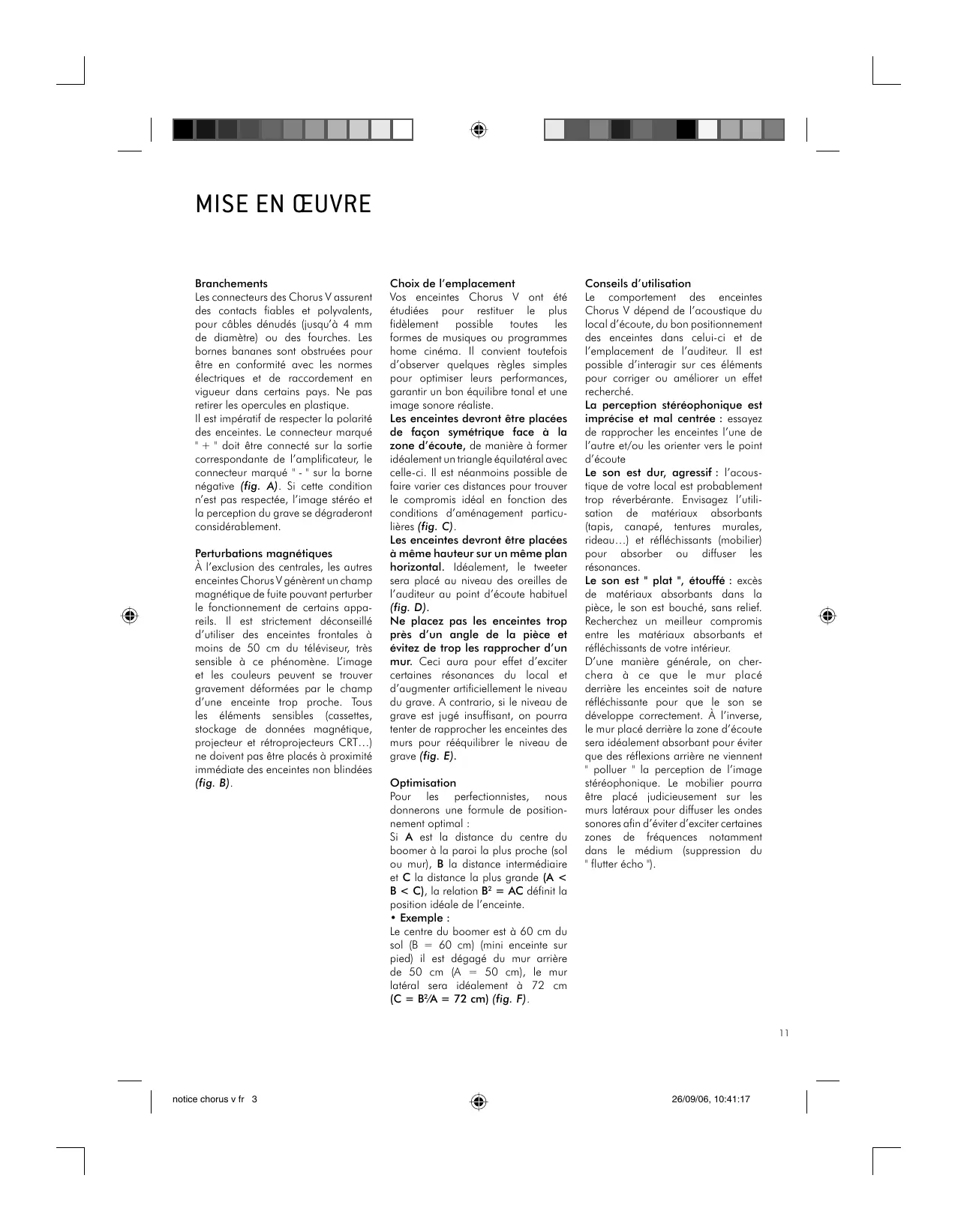

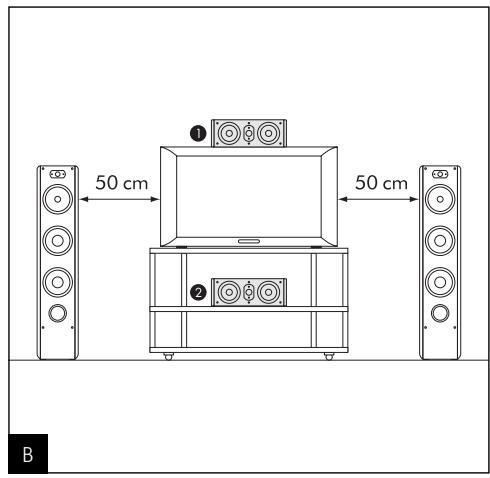

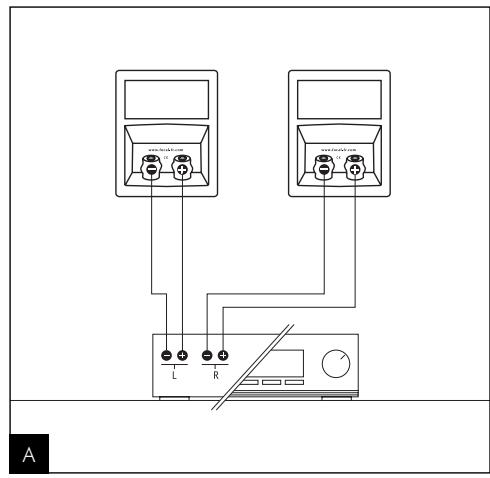

Branchements Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour câbles dénudés (iusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique Il est impératif de respecter la polarité des enceintes. Le connecieur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " -" sur la borne négalive (fig. A). Si celte condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement. Perturbations magnétiques À l'exclusion des centrales, les autres enceintes Chorus V génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appa- rails. Il est strictement déconseillé d'uiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. l'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rélroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées (fig. B) notice chorus vtr 3 | SRRREMMENT T © Choix de l'emplacement Vos enceintes Chorus V ont été étudiées pour reslituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d'observer quelques règles simples pour oplimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un Iriangle équilatéral avec: celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonclion des conditions d'aménagement paricu- lières (fig. C) Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le iveeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. D). Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet d'exciter cenaines résonances du local et d'augmenter artificiellement le niveau du grave. À contrario, si le niveau de grave est jugé insuffisant, on pourra enter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grove (fig. E). Optimisation Pour les perfectionnisies, nous donnerons une formule de position nement optimal Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur, B lo distance intermédiaire et C la distance la plus grande (A < B < C), la relation B? = AC définit la position idéale de l'enceinte. + Exemple Le centre du boomer est à 60 cm du sol (B — 60 cm} (mini enceinte sur pied) il est dégagé du mur arrière de 50 cm (A = 50 cm}, le mur latéral sera idéalement à 72 cm (C = BYA = 72 cm) (fig. F) Conseils d'utilisation Le comporiement des _ enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute Le son est dur, agressif : l'acous- lique de votre local est probablement rop_ réverbérante. Envisagez l'utli- solion de matériaux absorbants (iopis, canapé, tentures murales, rideau. et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est " plat ", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans reliet. Recherchez un meilleur compromis entre les maïériaux absorbants et réfléchissants de voire intérieur. D'une manière générale, on cher- chera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent " polluer * la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter ceriaines zones de fréquences notamment dans le médium (suppression du lutter écho 1 26/09/06, 10:41:17

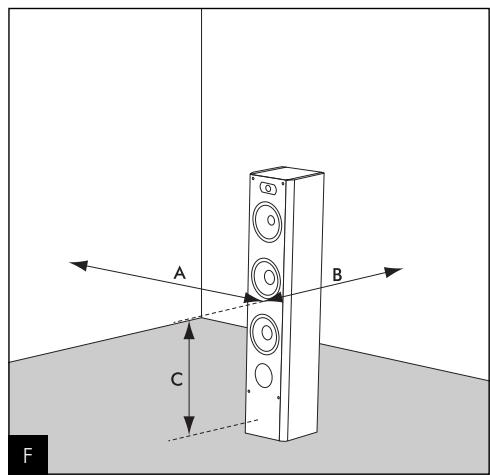

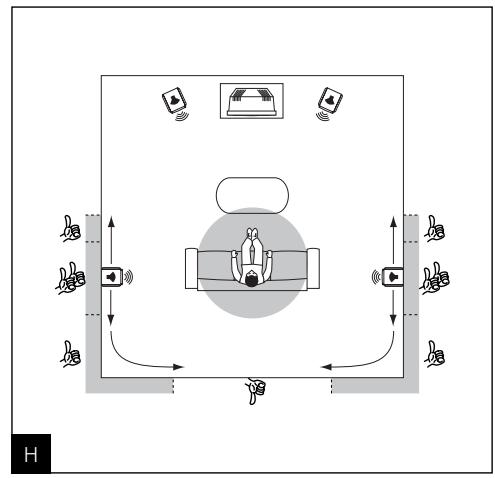

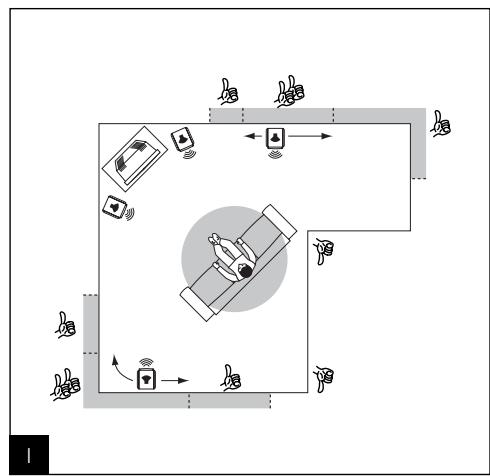

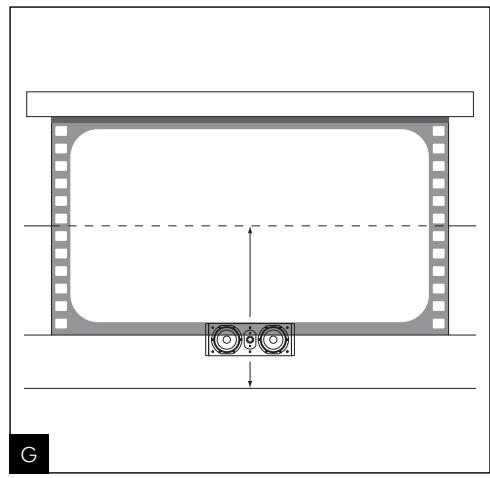

Choix des enceintes Les enceintes Chorus V ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes suound Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets fridimensionnels dans la pièce. Placement de l'enceinte centrale Les enceintes centrales doivent être placées à proximité de l'écran pour une reslilulion réaliste des dialogues Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet. Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro peroré est uilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G). notice chorus vtr 5 Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont miées en 5.1, permet aujourd'hui d'oblenir une 1rès grande diversité d'effets surround. Le choix du placement des enceintes surround est donc déterminant pour. l'oblention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et dificiles à localiser par l'pplications de quelques règles de base Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Prvilégiez un placement sur les murs latéraux pour oblenir des effeis sonores plus enveloppanis (fig. H, 1). Fixation enceintes bookshelf (705 V, 706 V, 806 V) Montez l'enceinte comme indiqué (fig. Fixation surround sur support Polyfix (SR 700/800 V) + Positionner le support mural sur la cloison et percez. N'uilisez que des chevilles de fixation adaptées à la nature de voire cloison + Si le câble haut-parleur est encasiré dans la cloison, le faire passer par l’orifice du support mural comme indiqué. + Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué. + Faites passer le câble haut-parleur dans le plaque Polyfix comme indiqué + Clipez la plaque de l'enceinte sur le suppon mural comme indiqué (fig. K, L) Accessoires Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découplage, à visser au besoin sur les 4 inserts. métalliques situés à la base de l'enceinte. Ces pointes permettent d'assurer une irès bonne sicbilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. Après utilisation cette clé sera rangée derrière la grille de protection des haut-parleurs. Chorus 700 V|
Fixation du socle (816, 826, 836 V] Vissez les 4 vis de fixation avec la clef fournie comme indiqué. Précautions d'utilisation Le iweter TNV uilise un alliage aluminium / magnésium relativement souple, possédant un effet de
- mémoire de forme * pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en lissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le imeeter pourrait être altéré. L'entretien des enceintes Chorus V se limite à un dépoussiérage à l'aide d'un chifon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un. chifion humide Ne jamais utiliser de solvants, délergents, alcools ou produits corrosifs, grafloirs ou ustensiles récurants pour neltoyer la surface de l'enceinte Éviter la proximité d’une source de chaleur. Choix de l’amplificateur Ce n'est pos l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance En effet si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le imeeter. La capacilé dynamique et la définition des enceintes Chorus V sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Voire revendeur _ saura aiguiller votre choix, en fonction de vos goûis et de voire budget. Choix des câbles Choisissez des câbles de qualité de section appropriée à la longueur votre revendeur saura vous conseiller. Mise en place embouts de protec- tion sur pointes
Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. Lo garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à parir de la dale d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en ‘franco de po”. Dans le cas contraire, un devis de réparation vous sera proposé. Lo garanie ne couvre pas les dommages résultant d'une mauvaise uilisation ou d’un branchement incorrect [bobines mobiles brôlées par exemple...) En dehors de la France, le matériel Focal est cuve par une garantie dont les conditions sont fixées localement par le distributeur oficiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Voire produit Focal a été conçu et fabriqué ovec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutlisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetierie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement. notice chorus vfr 6
