| Type de produit | Subwoofer pour caisson de basse |
| Marque | Focal |
| Modèle | ACCESS SUBWOOFERS (25 A1, 30 A1, 30 A1 DB) |
| Impédance nominale | 4 Ω (25 A1, 30 A1), 2 x 4 Ω (30 A1 DB) |
| Puissance nominale | 200 W (25 A1), 250 W (30 A1, 30 A1 DB) |
| Puissance maximale | 400 W (25 A1), 500 W (30 A1, 30 A1 DB) |
| Sensibilité (2,83 V / 1 m) | 92 dB (25 A1), 94 dB (30 A1), 91 dB (30 A1 DB) |
| Diamètre d'encastrement | 232 mm (25 A1), 275 mm (30 A1), 273 mm (30 A1 DB) |
| Profondeur d'encastrement | 103 mm (25 A1), 119 mm (30 A1), 151 mm (30 A1 DB) |
| Type de caisson recommandé | Bass-reflex (25 A1, 30 A1), clos (30 A1 DB) |
| Section de câble recommandée | ≥ 2,5 mm², cuivre OFC |
| Câbles recommandés | Focal FC 500 ou FC 700 |
| Garantie | 2 ans en France, variables selon pays |
| Matériau du caisson | MDF (Medite) épaisseur ≥ 19 mm |
| Amortissement interne | Feutre, ouate, laine de roche |
| Nettoyage et entretien | Chiffon sec, éviter l'eau et solvants |
| Sécurité auditive | Niveau >110 dB peut endommager l'audition |
| Fréquence de coupure recommandée | 60–100 Hz, coupure de base à 80 Hz |
| Réparabilité | Pièces détachées disponibles auprès du revendeur |
| Pays de fabrication | France |
FOIRE AUX QUESTIONS - ACCESS SUBWOOFERS FOCAL
Questions des utilisateurs sur ACCESS SUBWOOFERS FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Subwoofers au format PDF gratuitement ! Retrouvez votre notice ACCESS SUBWOOFERS - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACCESS SUBWOOFERS de la marque FOCAL.

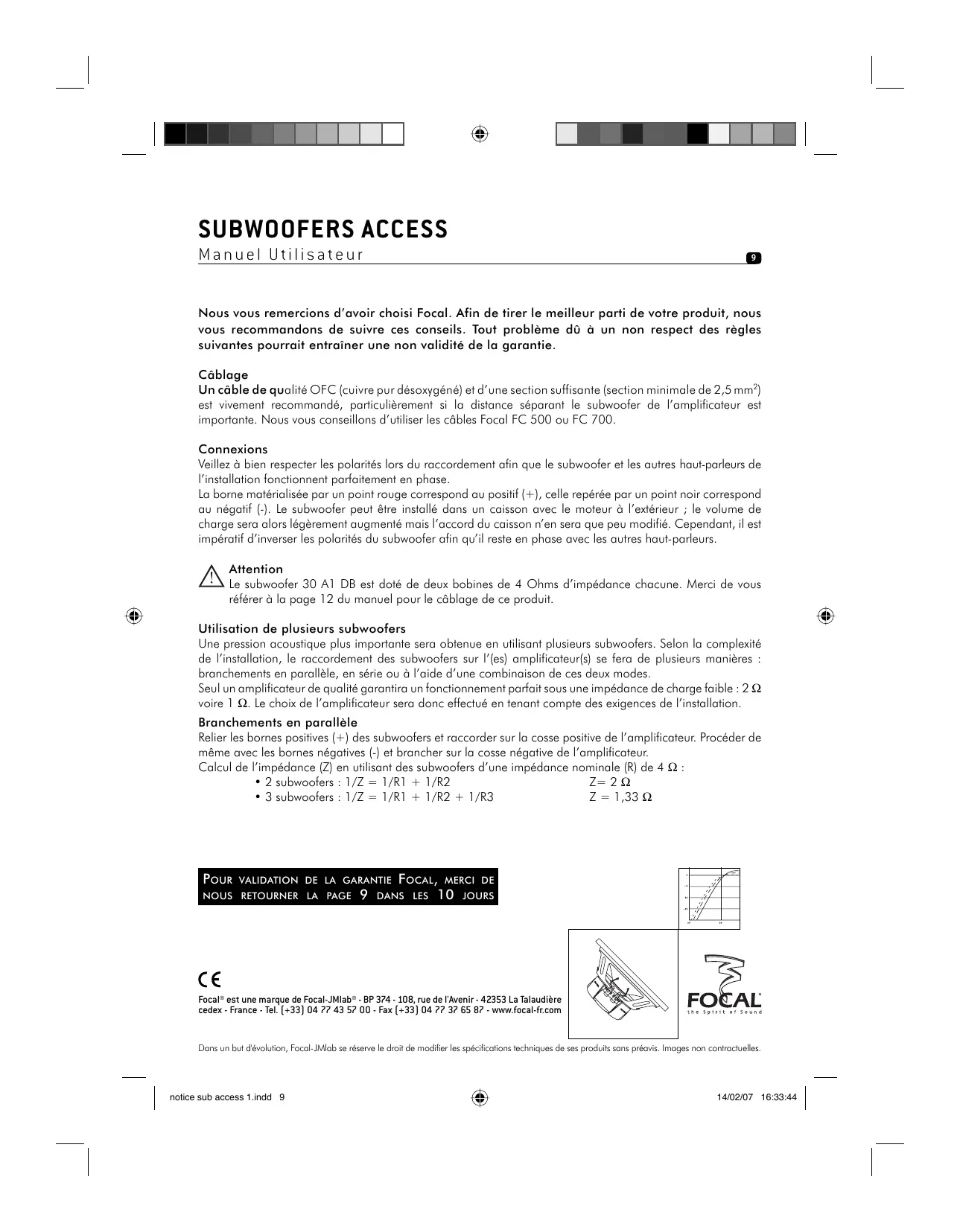

MODE D'EMPLOI ACCESS SUBWOOFERS FOCAL
Nous vous remercions d'avoir choisi Focal. Afin de tirer le meilleur parti de votre produit, nous vous recommandons de suivre ces conseils. Tout problème dû à un non-respect des règles suivantes pourrait entraîner une non-validité de la garantie.
Câblage
Un câble de qualité OFC (cuivre pur désoxygéné) et d'une section suffisante (section minimale de 2,5 mm²) est vivement recommandé, particulièrement si la distance séparant le subwoofer de l'amplificateur est importante. Nous vous conseillons d'utiliser les câbles Focal FC 500 ou FC 700.
Connexions
Veillez à bien respecter les polarités lors du raccordement afin que le subwoofer et de l'installation fonctionnent parfaitement en phase.
La borne matérialisée par un point rouge correspond au positif (+), celle repérée par un point noir correspond au négatif (-). Le subwoofer peut être installé dans un caisson avec le moteur à l'extérieur ; le volume de charge sera alors légèrement augmenté mais l'accord du caisson n'en sera que peu modifié. Cependant, il est impératif d'inverser les polarités du subwoofer afin qu'il reste en phase avec .
Attention
Le subwoofer 30 A1 DB est doté de deux bobines de 4 Ohms d'impédance chacune. Merci de vous référer à la page 12 du manuel pour le câblage de ce produit.
Utilisation de plusieurs subwoofers
Une pression acoustique plus importante sera obtenue en utilisant plusieurs subwoofers. Selon la complexité de l'installation, le raccordement des subwoofers sur l'(es) amplificateur(s) se fera de plusieurs manières : branchements en parallèle, en série ou à l'aide d'une combinaison de ces deux modes.
Seul un amplificateur de qualité garantira un fonctionnement parfait sous une impédance de charge faible : 2 Ω voire 1 Ω. Le choix de l'amplificateur sera donc effectué en tenant compte des exigences de l'installation.

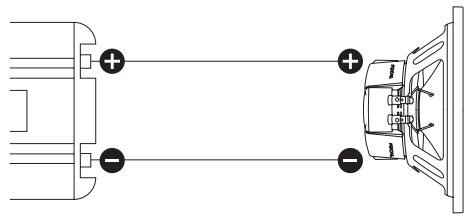

Branchements en parallèle
Relier les bornes positives (+) des subwoofers et raccorder sur la cosse positive de l'amplificateur. Procéder de même avec les bornes négatives (-) et brancher sur la cosse négative de l'amplificateur.
Calcul de l'impédance (Z) en utilisant des subwoofers d'une impédance nominale (R) de 4 Ω :
- 2 subwoofers $
- 3 subwoofers + 1 / R3$
$$ \begin{array}{l} Z = 2 \Omega \\ Z = 1,33 \Omega \end{array} $$
POUR VALIDATION DE LA GARANTIE FOCAL, MERCI DE NOUS RETOURNER LA PAGE 9 DANS LES 10 JOURS.
Focal® est une marque de Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière Cedex - France - Tél. [+33] 04 77 43 57 00 - Fax [+33] 04 77 37 65 87 - www.focal-fr.com
Branchements en série
Lorsque l'installation comprend plusieurs subwoofers, il est parfois souhaitable de raccorder ceux-ci en série, afin d'éviter une valeur d'impédance trop BASSE, risquant de mettre en difficulté l'amplificateur.
Relier la borne positive (+) d'un subwoofer à la cosse positive de l'amplificateur ; relier ensuite la borne négative (-) de ce subwoofer à la borne positive du deuxième subwoofer et la borne négative de ce dernier à la cosse négative de l'amplificateur.
Calcul de l'impédance (Z) en utilisant des subwoofers d'une impédance nominale (R) de 4 Ω :
- 2 subwoofers : Z = R1 + R2 Z = 4 + 4 Z = 8
Branchements série-parallèle
C'est une combinaison des deux modes qui permet d'obtenir une impédance de charge adaptée à l'installation et aux spécifications de l'amplificateur.
Exemples de configurations avec plusieurs subwoofers
2 subwoofers 25 A1 ou 30 A1 en parallèle. Z = 2 Ω
Quatre possibilités de raccordement :
Mise en parallèle des 2 bobines. Z = 2
Mise en série des 2 bobines. Z = 8 Ω
Raccordement sur 2 amplificateurs.
Raccordement sur 1 amplificateur stéréo.
Exemples de configurations avec plusieurs subwoofers
2 subwoofers, tout en parallèle. Z = 1
2 subwoof 4\Omega$
3 subwoof 2,66\Omega$
Subwoofers access
Manuel Utilisateur
Réglage de la fréquence de coupure
La fréquence de coupure d'un subwoofer se situe le plus souvent entre 60 et 100 Hz. Une coupure vers 80 Hz représente un réglage de base qui sera affiné par des écoutes successives ou à l'aide d'un analyseur audio.
Installation en caisson
Les subwoofers Access ont été développés pour des caissons bass-reflex ou clos en fonction des références.
Attention
Les subwoofers 25 A1 et 30 A1 doivent uniquement être installés dans des caissons bass-reflex. Veuillez vous référer aux pages 14 et 15 pour de plus amples informations.
Attention
Le subwoofer 30 A1 DB doit uniquement être installé dans un caisson clos. Veuillez vous référer à la page 16 pour de plus amples informations.
Réalisation du caisson
La réalisation du caisson est délicate car son étanchéité doit être absolue et ses résonances internes parfaitement amorties. Pour ces raisons, il est vivement conseillé de le réaliser à l'aide de matériaux très denses tels que le MDF (Isorel Médium ou Médite). La fixation de tasseaux à l'intérieur du caisson permettra de limiter les vibrations du coffret. À pleine puissance, on ne doit pas sentir le caisson vibrer en posant la main dessus ; l'épaisseur minimum des panneaux sera de 19 mm. L'intérieur du caisson sera garni d'un matériau absorbant (feutre, ouate, laine de roche), de façon à amortir les résonances internes.
Pour des raisons de sécurité, il est impératif de fixer solidement le caisson dans le coffre.
Attention !
Le rendement élevé et la tenue en puissance importante de votre subwoofer Focal permettent d'atteindre des niveaux sonores élevés. Nous vous rappelons que l'écoute prolongée de musique au-delà de 110 dB peut endommager de façon irrémédiable l'audition.
Puissance recommandée
La tenue en puissance de votre subwoofer Focal est très élevée ; il est donc important de l'associer à un amplificateur de qualité, dont les caractéristiques garantiront, à faible comme à haut niveau, d'excellentes performances musicales ainsi qu'un contrôle parfait du subwoofer. L'amplificateur ne doit pas saturer car il risquerait, par la distorsion engendrée, d'endommager fatalement votre subwoofer.
Subwoofers access
Manuel d'utilisation
\section*{Caractéristiques techniques}
| 25 A1 | 30 A1 | 30 A1 DB | |
| Impédance | 4 Ω | 4 Ω | 2 x 4 Ω |
| Puisance nominale | 200 W | 250 W | 250 W |
| Puisance maximale | 400 W | 500 W | 500 W |
| Sensibilité (2,83 V / 1m) | 92 dB | 94 dB | 91 dB |
| Diamètre d'encastrement | 232 mm | 275 mm | 273 mm |
| Profondeur d'encastrement | 103 mm | 119 mm | 151 mm |
Paramètres
| 25 A1 | 30 A1 | 30 A1 DB | |
| Sd | 339,79 cm² | 510,71 cm² | 510,71 cm² |
| Xmax | 5,5 mm | 5,5 mm | 5,5 mm |
| Fs | 40,61 Hz | 37,4 Hz | 36,84 Hz |
| Qes | 0,4 | 0,45 | 0,67 |
| Qms | 8,65 | 6,37 | 7,38 |
| Qts | 0,382 | 0,42 | 0,62 |
| Vas | 24,34 litres | 52,97 litres | 52,5 litres |
| Re | 3,35 Ω | 3,2 Ω | 1,84 Ω |
| Mms | 102,35 g | 125,24 g | 130,23 g |
| BI | 14,79 N/A | 14,47 N/A | 9,07 N/A |
| Le | 1,07 mH | 1,04 mH | 1,13 mH |
Conditions de garantie
En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine, auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
A1 - Caisson bass-reflex - Courbes de réponse 20 litres : Grave rapide et tendu. 25 litres : Grave dynamique et nerveux (meilleur compromis). 30 litres : Grave profond et articulé.
| 20 l | 25 l | 30 l | 35 l | 40 l | |
| F-3 | 48 Hz | 42 Hz | 38 Hz | 38 Hz | 37 Hz |
| Fb | 53 Hz | 46 Hz | 46 Hz | 43 Hz | 42 Hz |
| Boost max. | 2,5 dB / 65 Hz | 1 dB / 55 Hz | - | 1,5 dB / 47 Hz | 1,5 dB / 46 Hz |
Calcul du volume interne Formule de calcul du volume interne :
$$ V_b = B \times C \times \left( D + \frac{A - D}{2} \right) $$
| Volume interne1 | 20 l | 25 l | 30 l | 35 l | 40 l |
| A | 300 | 330 | 370 | 370 | 370 |
| B | 300 | 330 | 370 | 370 | 370 |
| C | 410 | 390 | 380 | 435 | 490 |
| D | 190 | 210 | 237 | 237 | 237 |
| Events2 | 9 x 27 (coudé) | 8x23 | 8x25 | 8 x 17 | 8 x 15 |
| 25 A1 |
1 - Dimensions extérieures en mm avec parois en Medite de 19 mm d'épaisseur : 20 x L en cm

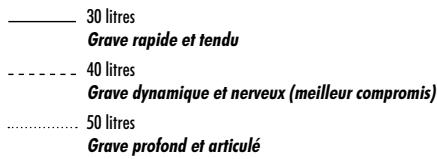

30 A1 - Caisson bass-reflex Courbes de réponse : 30 litres : Grave rapide et tendu. 35 litres : Grave dynamique et nerveux (meilleur compromis). 40 litres : Grave profond et articulé.
| 30 l | 35 l | 40 l | 50 l | 60 l | |
| F-3 | 46 Hz | 43 Hz | 41 Hz | 38 Hz | 35 Hz |
| Fb | 47 Hz | 42 Hz | 37 Hz | 42 Hz | 39 Hz |
| Boost max. | 2 dB / 73 Hz | 1 dB / 70 Hz | - | 1,5 dB / 63 Hz | 1 dB / 50 Hz |
Calcul du volume interne. Formule de calcul du volume interne : Vb = B x C x ( D + (A - D) / 2 )
| Volume interne1 | 30 l | 35 l | 40 l | 50 l | 60 l |
| A | 370 | 370 | 370 | 450 | 450 |
| B | 370 | 370 | 370 | 440 | 440 |
| C | 380 | 435 | 490 | 440 | 530 |
| D | 237 | 237 | 237 | 260 | 260 |
| Events2 | 8x17 | 9x25 | 10x35 | 8 x 11 | 8 x 11 |
| 30 A1 | (coudé) |
1 - Dimensions extérieures en mm avec parois en Medite de 19 mm d'épaisseur. 2 - (H x L) en cm.
30 A1 DB - Caisson clos - Courbes de réponse
| 25 l | 30 l | 35 l | 40 l | 50 l | |
| F-3 | 49 Hz | 47 Hz | 46 Hz | 45 Hz | 44 Hz |
| Boost max. | 2 dB / 80 Hz | 1.5 dB / 75 Hz | 1 dB / 70 Hz | 1 dB / 70 Hz | - |
Calcul du volume interne. Formule de calcul du volume interne : Vb = B × C × (D + (A - D) / 2)
| Volume interne1 | 25 l | 30 l | 35 l | 40 l | 50 l |
| A | 335 | 370 | 370 | 370 | 450 |
| B | 335 | 370 | 370 | 370 | 440 |
| C | 400 | 380 | 435 | 490 | 440 |
| D | 210 | 237 | 237 | 237 | 260 |
1 - Dimensions extérieures en mm avec parois en Medite de 19 mm d'épaisseur
