Marque	FOCAL
Modèle	POLYGLASS COAXIAUX
Type de produit	Haut-parleurs coaxiaux 2 voies
Variantes	100 CV, 130 CV, 165 CV, 690 CV
Impédance nominale	4 ohms
Puissance maximale	100 W (100 CV), 120 W (130 CV), 140 W (165 CV), 200 W (690 CV)
Puissance nominale	50 W (100 CV), 60 W (130 CV), 70 W (165 CV), 100 W (690 CV)
Sensibilité	91 dB (100 CV), 92 dB (130 CV), 93 dB (165 CV), 94 dB (690 CV) (2,83 V / 1 m)
Bande passante	90 Hz - 20 kHz (100 CV), 75 Hz - 20 kHz (130 CV), 60 Hz - 20 kHz (165 CV), 45 Hz - 20 kHz (690 CV)
Diamètre d'encastrement	93 mm (100 CV), 115 mm (130 CV), 141 mm (165 CV), 153 x 225 mm (690 CV)
Profondeur d'encastrement	59 mm (100 CV), 66 mm (130 CV), 73 mm (165 CV), 94,5 mm (690 CV)
Technologies de membrane	Polyglass pour grave-médium, Tioxide 5 pour tweeter à dôme inversé
Tweeter	TN 47 C orientable (rotation et inclinaison)
Filtres	Séparés, composants de haute qualité
Saladier	Zamac
Suspension	Butyl longue durée
Contenu de l'emballage	2 haut-parleurs coaxiaux, 2 filtres, 2 grilles avec supports, 2 joints, vis de fixation
Réglage du tweeter	Commutateur interne au filtre pour ajuster le niveau des aigus
Section de câble recommandée	Minimum 1 mm² (OFC de préférence)
Entretien et nettoyage	Tenir à l'écart des copeaux métalliques et poussières avant montage ; nettoyer soigneusement avant installation
Garantie (France)	1 an à partir de la date d'achat
Amélioration sonore recommandée	Utiliser du matériel amortissant Plain-Chant (disponible chez revendeur Focal)
Possibilité d'ajouter un subwoofer	Oui, pour améliorer les extrêmes graves

FOIRE AUX QUESTIONS - POLYGLASS COAXIAUX FOCAL

Quels sont les modèles disponibles dans la gamme Polyglass Coaxiaux ?

Les modèles sont : 100 CV, 130 CV, 165 CV et 690 CV. Chacun a des caractéristiques de puissance, sensibilité et dimensions spécifiques (voir fiche technique).

Comment installer les haut-parleurs Polyglass Coaxiaux dans une voiture ?

Vérifiez l'espace d'encastrement (diamètre et profondeur), découpez soigneusement le support, éloignez les haut-parleurs des copeaux métalliques, utilisez le joint fourni pour l'étanchéité et fixez les filtres dans un endroit sec et ventilé.

Comment orienter le tweeter pour un meilleur son ?

Le tweeter TN 47 C peut pivoter et s'incliner. Tournez-le jusqu'à ce que la barrette soit alignée avec vos oreilles. Effectuez plusieurs essais pour optimiser la scène sonore.

Quel câble utiliser pour le raccordement ?

Utilisez de préférence des câbles Focal ou un câble OFC (cuivre pur désoxygéné) de section minimale 1 mm². Respectez les polarités (+ sur +, - sur -).

Comment régler le niveau du tweeter ?

Un commutateur à l'intérieur du filtre permet d'ajuster le niveau des aigus. Trop d'aigus donne un son agressif, pas assez réduit la définition. Ajustez selon vos goûts et l'emplacement des haut-parleurs.

Quelle puissance d'amplificateur est recommandée ?

Les haut-parleurs ont un rendement élevé. Un autoradio 'high power' suffit pour une écoute confortable. Pour plus de qualité, utilisez un amplificateur délivrant une puissance maximale équivalente à la puissance nominale des haut-parleurs. Ne poussez jamais l'amplificateur en distorsion.

Puis-je ajouter un subwoofer à mon installation ?

Oui, l'ajout d'un subwoofer améliore les extrêmes graves pour un son plus plein et physique. Focal propose une gamme de subwoofers dédiés.

Comment améliorer la sonorité en portière ?

Utilisez du matériel amortissant de type 'Plain-Chant' (demandez à votre revendeur Focal) et assurez-vous que le support de montage est rigide sans résonance.

Quelle est la garantie des haut-parleurs Focal Polyglass Coaxiaux ?

En France, la garantie est d'un an à compter de la date d'achat. Elle couvre les défauts de fabrication, mais pas les dommages dus à une mauvaise utilisation (bobines brûlées, etc.). Pour les autres pays, les conditions sont fixées par le distributeur local.

Où trouver la notice complète ou plus d'informations ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Pour plus d'informations sur les produits Focal, consultez le site www.focal-fr.com.

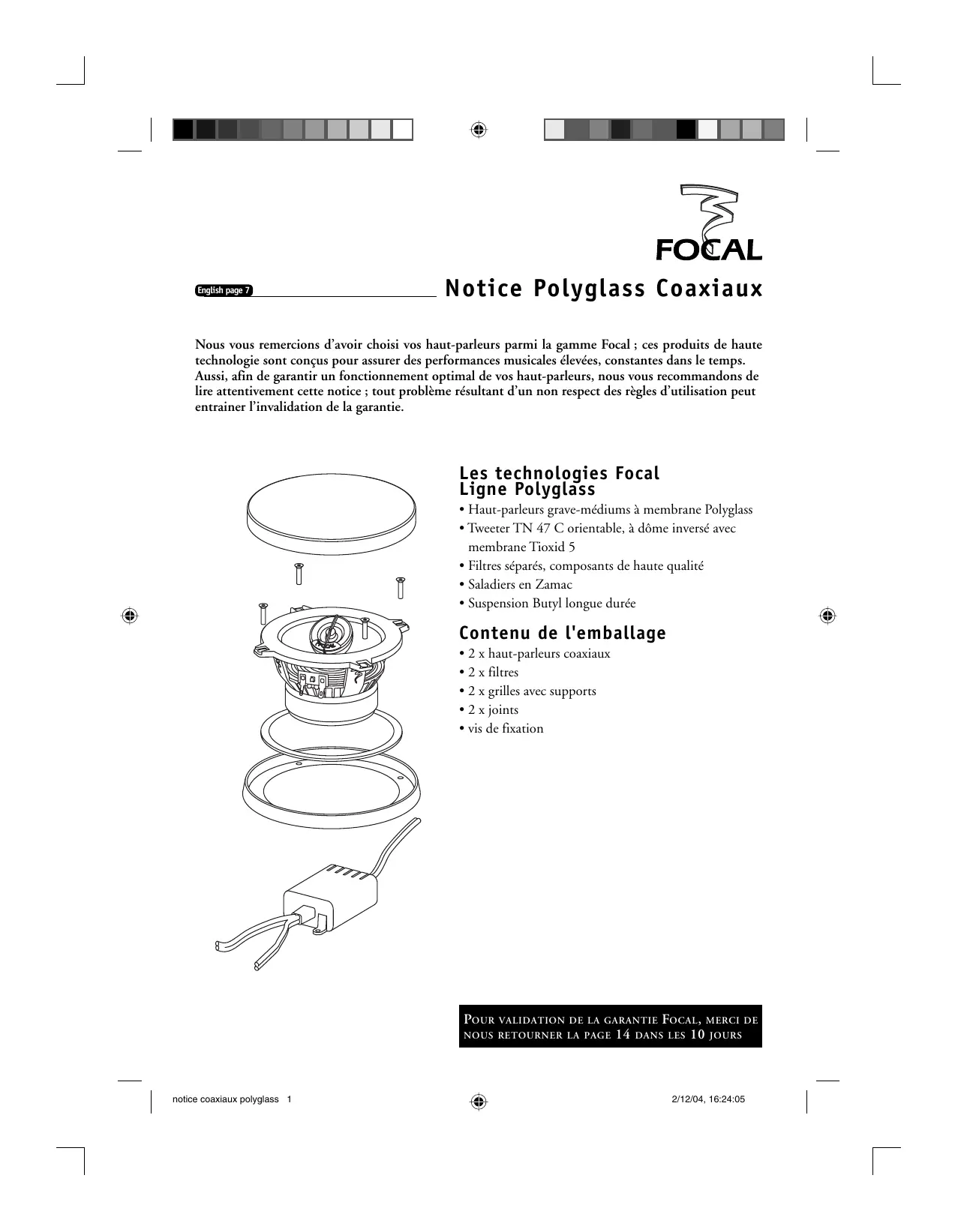

MODE D'EMPLOI POLYGLASS COAXIAUX FOCAL

Nous vous remercions d'avoir choisi vos haut-parleurs parmi la gamme Focal ; ces produits de haute technologie sont conçus pour assurer des performances musicales élevées, constantes dans le temps. Aussi, afin de garantir un fonctionnement optimal de vos haut-parleurs, nous vous recommandons de lire attentivement cette notice ; tout problème résultant d'un non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Les technologies focal ligne polyglass

• Haut-parleurs grave-médium à membrane Polyglass
• Tweeter TN 47 C orientable, à dôme inversé avec membrane Tioxide 5
• Filtres séparés, composants de haute qualité
• Saladiers en Zamac
• Suspension Butyl longue durée

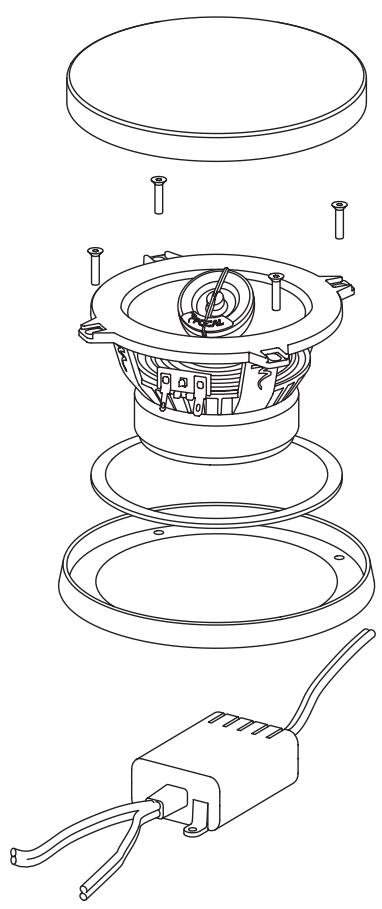

Contenu de l'emballage

• 2 x haut-parleurs coaxiaux
• 2 x filtrres
• 2 × grilles avec supports
• 2x joints
• vis de fixation

Recommandations importantes

Avant tout, vérifie l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifie qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières. Procédez à un nettoyage soigneux avant de monter les haut-parleurs.

Utilisez le joint fourni avec la grille afin d'assurer une étanchéité parfaite.

Choix de l'emplacement des haut-parleurs

L'image sonore la plus large sera obtenue par un écartement maximum des haut-parleurs et par un positionnement le plus à l'avant possible.

Les haut-parleurs coaxiaux Polyglass peuvent être installés sur la plage arrière, en respectant toutefois quelques principes : les haut-parleurs doivent être éloignés le plus possible l'un de l'autre et placés à l'avant de la plage (près de la banquette arrière).

La plage arrière doit être très rigide et l'étanchéité avec la malle doit être parfaite afin d'éviter tout court-circuit acoustique.

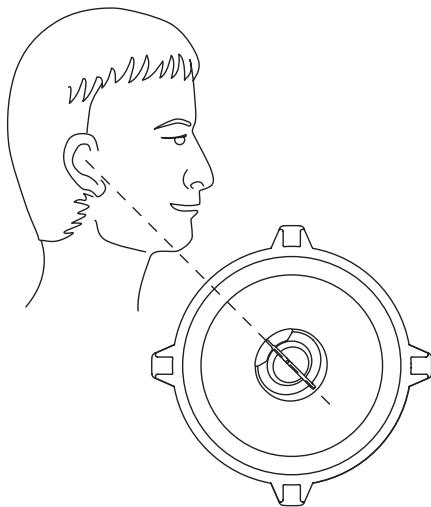

Orientation du télétètre

Le système de rotation et d'inclinaison du tweeter permet d'optimiser facilement la reproduction des aigus, quel que soit l'emplacement des haut-parleurs coaxiaux. Le réglage s'effectue en tournant le tweeter jusqu'à ce que la barrette se positionne dans l'axe de vos oreilles. (Cf. croquis) Différents essais seront à effectuer afin :

• d'obtenir le réglage vous convenant parfaitement
• d'optimiser la scène sonore.

Câblage et connexions

Afin d'exploiter le potentiel de vos haut-parleurs, nous vous recommandons d'utiliser les câbles Focal. À défaut, un câble de qualité OFC (câble en cuivre pur désoxygéné), et de section minimum de 1mm² est recommandé, surtout si la distance entre l'amplificateur ou l'autoradio et les haut-parleurs est importante. Veillez à respecter les polarités lors des raccordements (+ sur +, etc...)

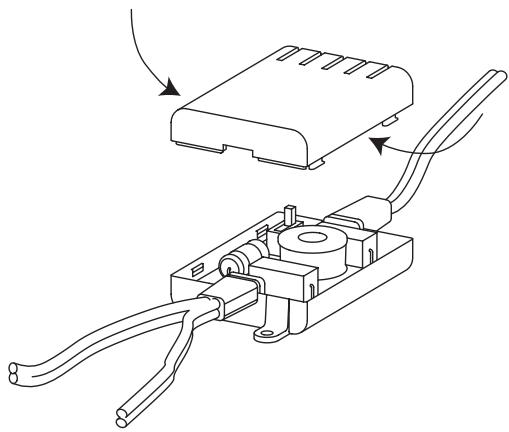

Fixation des filtres

Les filtres doivent être fixés (adhésif double face ou vis fournis) dans un endroit sec et ventilé de préférence. Pour ouvrir le boîtier, appuyez suivant les flèches du schéma ci-contre. Si les filtres sont peu accessibles, procédez au câblage et aux réglages avant la fixation définitive.

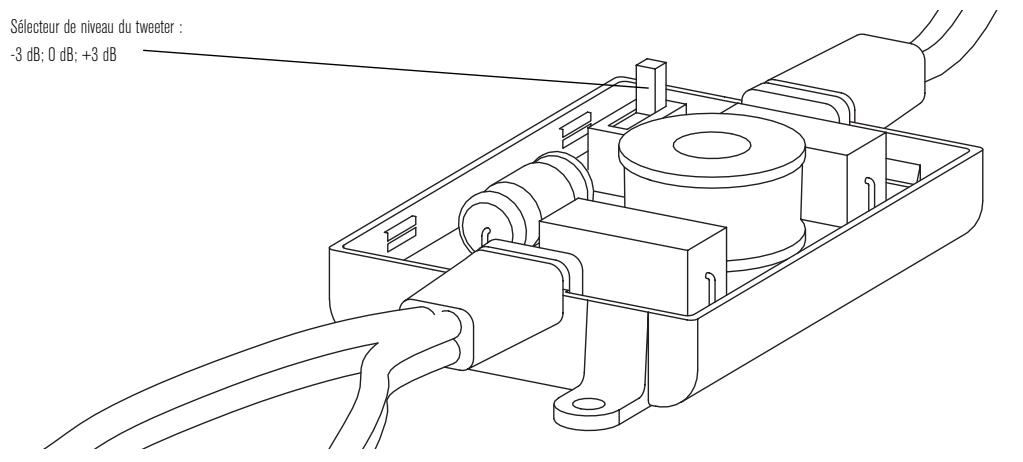

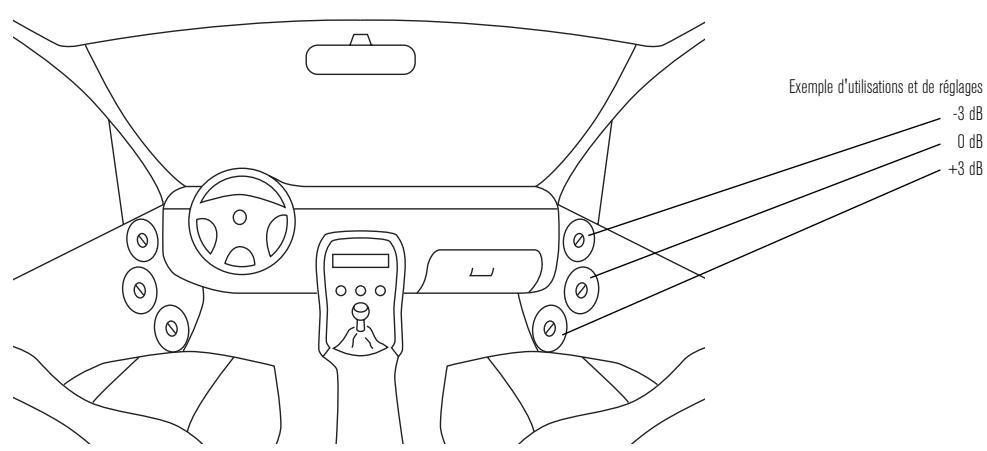

Réglage de niveau du tweeter

Le commutateur placé à l'intérieur du filtre permet d'ajuster le niveau du tweeter en fonction de vos goûts et aussi de l'emplacement des haut-parleurs dans votre habitacle, ici afin d'obtenir la meilleure restitution sonore possible. Trop de niveau dans l'aigu entraîne un son agressif tandis qu'un manque de niveau altère la définition et la dynamique.

Caractéristiques techniques

	100 CV	130 CV	165 CV	690 CV
Type	2 voies coaxiales	2 voies coaxiales	2 voies coaxiales	2 voies coaxiales
Impédance nominale	4 ohms	4 ohms	4 ohms	4 ohms
Puisance maximum	100 W	120 W	140 W	200 W
Puisance nominale	50 W	60 W	70 W	100 W
Sensibilité (dB / 2,83 V / 1 m)	91 dB	92 dB	93 dB	94 dB
Bande passante	90 Hz-20 kHz	75 Hz-20 kHz	60 Hz-20 kHz	45 Hz-20 kHz
Diamètre d'encastrement	93 mm	115 mm	141 mm	153 x 225 mm
Profondeur d'encastrement	59 mm	66 mm	73 mm	94,5 mm

Comment améliorer la sonorité de vos haut-parleurs ?

Pour améliorer la sonorité de vos haut-parleurs, notamment lors du montage en portière, Focal vous recommande vivement l'utilisation de matériel amortissant de type "Plain-Chant" (demandez à votre revendeur Focal). Veillez aussi à ce que le support de montage soit suffisamment rigide et ne rentre pas en résonance.

Quelle puissance pour votre amplificateur ?

Le rendement de vos haut-parleurs Polyglass étant élevé, leur utilisation avec un autoradio "high power" procurera un niveau acoustique suffisant pour une écoute confortable. Cependant, si vous souhaitez plus de niveau et surtout une qualité sonore supérieure, vous pouvez sans problème les associer à un amplificateur délivrant une puissance maximale équivalente à la puissance nominale de vos haut-parleurs. L'important est de ne jamais pousser l'amplificateur dans ses derniers retranchements, une distorsion importante pouvant endommager les haut-parleurs.

Faire évoluer son installation (ajout d'un subwoofer)

Si vous souhaitez augmenter le niveau d'extrême grave, vous pouvez ajouter un subwoofer.

La restitution est alors plus pleine et étroffée, les graves plus "physiques", l'amélioration est notable.

Focal offre un vaste choix de haut-parleurs de graves dédiés ou de caissons dans sa gamme.

Adressez-vous à votre revendeur ou consultez notre site : www.focal-fr.com

Conditions de garantie

En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est d'un an, à partir de la date d'achat, non transmissible si le matériel est revendu. En cas de matériel défectueux, celui-ci doit être expédie à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultat d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

En complément des systèmes haute-fidélité pour voitures, Focal-JMlab vous propose également des solutions personnalisées pour l'équipement sonore de votre maison.

Retrouvez chez vous, les sensations musicales hi-fi et home cinéma du son Focal.

Quatre lignes de produits, fabriquées par le leader français de l'enceinte acoustique, sont là pour vous faire partager notre passion : The Spirit of Sound / www.focal-fr.com
