ACCESS 2-WAY KIT - Kit audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit 2 voies séparées
Marque / Modèle	Focal / ACCESS 2-WAY KIT (165 A1)
Diamètre du woofer	165 mm
Diamètre d'encastrement	141 mm
Profondeur d'encastrement	66 mm
Puissance maximale	120 W
Puissance nominale	60 W
Sensibilité	92 dB (2,8 V/1 m)
Réponse en fréquence	60 Hz - 20 kHz
Impédance	4 ohms
Technologie woofer	Membrane en fibre de verre tressée
Technologie tweeter	Dôme inversé en aluminium
Filtres	Séparés optimisés avec réglage de niveau (0, -3, -6 dB)
Suspension	Butyle longue durée
Matériau des saladiers	ABS chargé à 20% de fibre de verre
Contenu de l'emballage	2 woofers, 2 tweeters, 2 filtres, 2 grilles avec supports, 2 joints, vis de fixation, 2 rondelles crantées
Montage du tweeter	En surface ou encastré (diamètre de perçage 45 mm)
Entretien	Nettoyer avec un chiffon sec ; ne pas toucher la membrane du tweeter
Sécurité	Respecter la polarité des branchements ; éviter la distorsion de l’amplificateur
Garantie (France)	2 ans
Réparabilité	Pièces détachées disponibles auprès du revendeur Focal

FOIRE AUX QUESTIONS - ACCESS 2-WAY KIT FOCAL

Comment installer le tweeter en surface ?

Pour un montage en surface, choisissez l'inclinaison souhaitée (10° ou 30°), fixez le support à l'aide des vis fournies, passez les fils puis bloquez le tweeter en faisant pivoter le support.

Comment régler le niveau du tweeter ?

Utilisez le commutateur situé à l'intérieur du filtre pour ajuster le niveau du tweeter : 0 dB, -3 dB ou -6 dB. Le réglage dépend de l'emplacement des haut-parleurs. Par exemple, si le tweeter est monté sur le tableau de bord et le woofer dans la portière, réglez sur -3 ou -6 dB.

Quelle puissance d'amplificateur est recommandée ?

Les haut-parleurs Access ont un rendement élevé et peuvent être utilisés avec un autoradio 'high power'. Pour une qualité supérieure, associez-les à un amplificateur délivrant une puissance maximale équivalente à la puissance nominale des haut-parleurs (60 W pour le modèle 165 A1). Évitez de pousser l'amplificateur en distorsion.

Comment améliorer la sonorité des haut-parleurs en portière ?

Focal recommande l'utilisation de matériau amortissant de type 'Plain-Chant' pour améliorer la sonorité. Assurez-vous également que le support de montage est rigide et ne résonne pas.

Puis-je ajouter un subwoofer à cette installation ?

Oui, vous pouvez ajouter un subwoofer pour renforcer les extrêmes graves. Focal propose un vaste choix de haut-parleurs de graves dédiés et de caissons dans sa gamme. Consultez votre revendeur ou le site www.focal-fr.com.

Comment fixer les filtres ?

Fixez les filtres dans un endroit sec et aéré à l'aide des vis fournies ou de ruban adhésif double face. Pour ouvrir le boîtier, appuyez sur les flèches indiquées sur le schéma. Si les filtres sont peu accessibles, effectuez le câblage et les réglages avant la fixation définitive.

Que faire si le son est agressif ?

Un son agressif peut être dû à un niveau d'aigu trop élevé. Réglez le commutateur du tweeter sur une atténuation plus forte (-3 dB ou -6 dB) pour adoucir le son.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon sec pour nettoyer les haut-parleurs. Ne touchez jamais la membrane du tweeter, car elle est fragile.

Quelle est la garantie des haut-parleurs Focal Access ?

En France, la garantie est de 2 ans. Pour la valider, retournez la page 13 de la notice dûment remplie dans les 10 jours suivant l'achat. En dehors de la France, les conditions de garantie sont fixées par le distributeur local.

Que faire en cas de problème avec les haut-parleurs ?

Adressez-vous en premier lieu à votre revendeur Focal. Si le matériel est sous garantie, il sera réparé ou remplacé. La garantie ne couvre pas les dommages dus à une mauvaise utilisation ou à un branchement incorrect.

MODE D'EMPLOI ACCESS 2-WAY KIT FOCAL

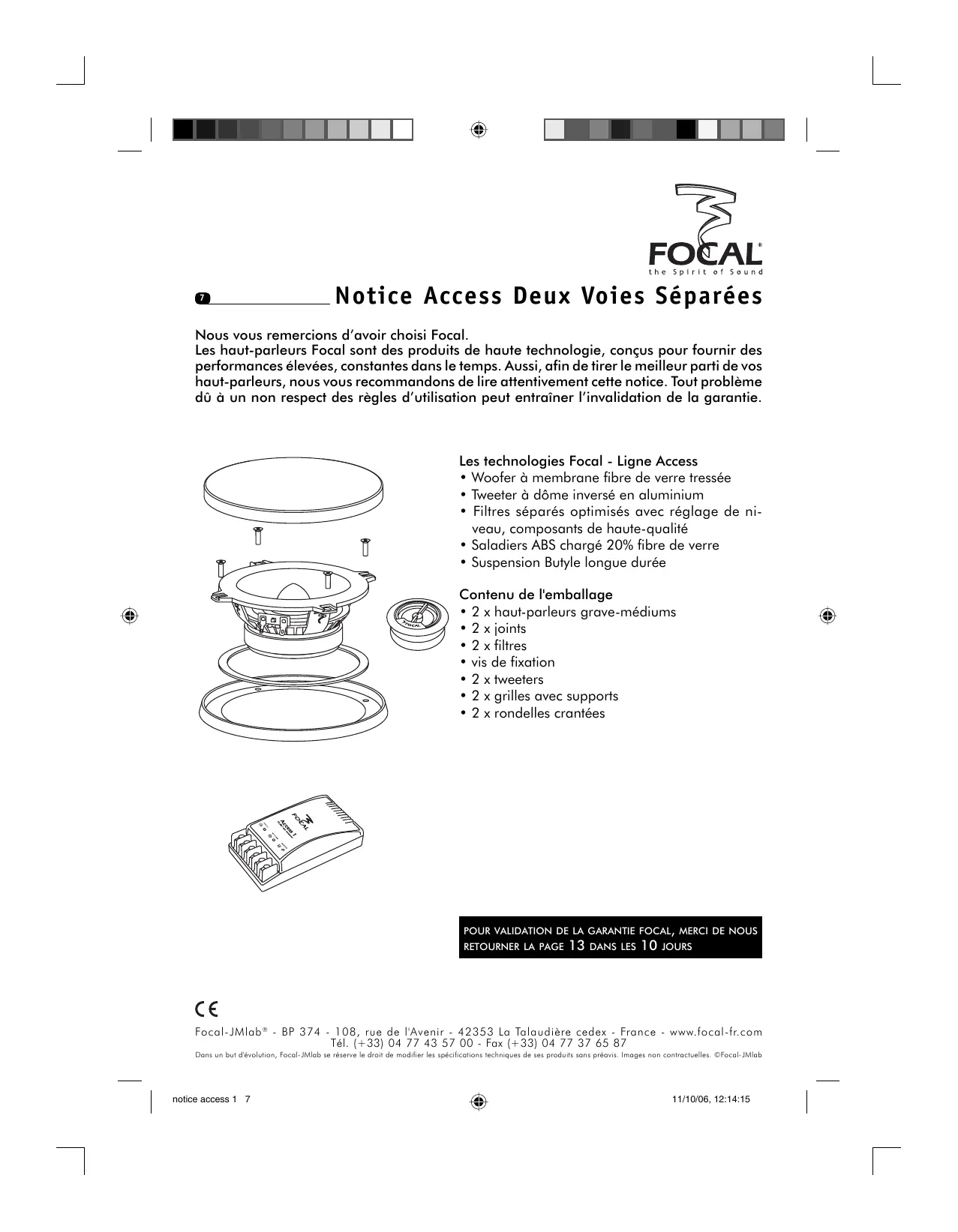

Notice access deux voies séparées

Nous vous remercions d'avoir choisi Focal.

Les haut-parleurs Focal sont des produits de haute technologie, conçus pour fournir des performances élevées, constantes dans le temps. Aussi, afin de tirer le meilleur parti de vos haut-parleurs, nous vous recommandons de lire attentivement cette notice. Tout problème du à un non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Les technologies focal - ligne access

• Woofer à membrane fibre de verre tressée
• Tweeter à dôme inversé en aluminium
• Filtres séparés optimisés avec réglage de niveau, composants de haute-qualité Saladiers ABS charge 20% fibre de verre
• Suspension Butyle longue durée

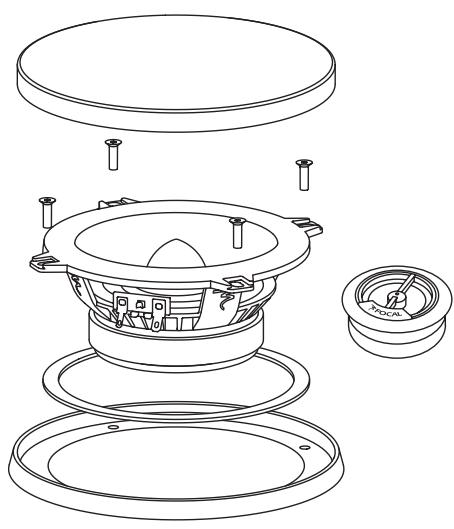

Contenu de l'emballage

• 2 x haut-parleurs grave-médiums
• 2 x joints
• 2xfiltres
• vis de fixation
• 2 x tweeters
• 2 × grilles avec supports
• 2 x rondelles crantées

POUR VALIDATION DE LA GARANTIE FOCAL, MERCI DE NOUS RETOURNER LA PAGE 13 DANS LES 10 JOURS

Recommandations importantes

Avant tout, vérifie l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découvertes.

• Dans le cas d'un montage en emplacement d'origine, vérifie qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.
• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières. Procédez à un nettoyage soigneux avant de les monter.
• Utilisez le joint d'étanchéité fourni dans la grille afin d'assurer une étanchéité parfaite.
• Ne touchez pas à la membrane du tweeter.

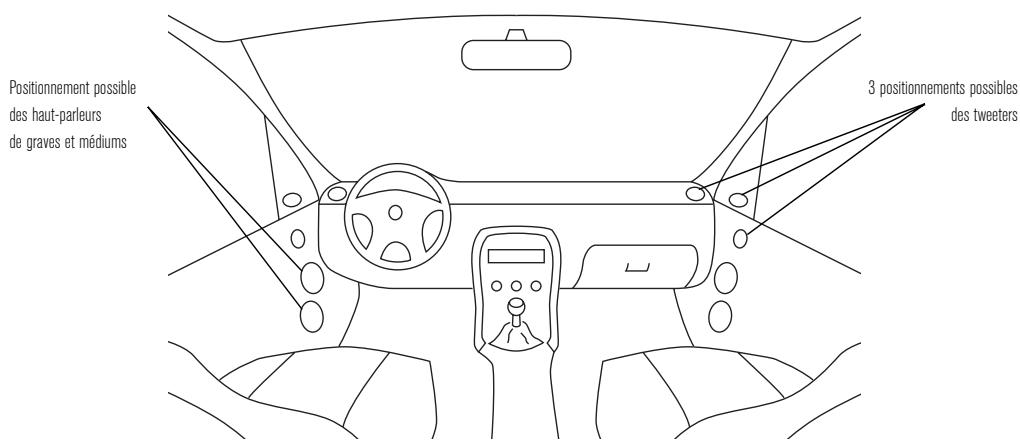

Choix de l'emplacement et orientation du tweeter

Le résultat optimal sera obtenu en respectant quelques règles simples :

• L'image sonore la plus large et la plus centrée sera obtenue par un écartement maximum des haut-parleurs et par un positionnement le plus à l'avant possible.
• Les fréquences médiums et aigues seront favorisées par un emplacement en haut de portière ou sur le tableau de bord, les fréquences graves sont peu directives et ne sont donc pas déterminantes pour le choix de l'emplacement du haut-parleur.
• L'orientation des tweeters en direction des oreilles de l'auditeur permet d'optimiser l'image sonore.

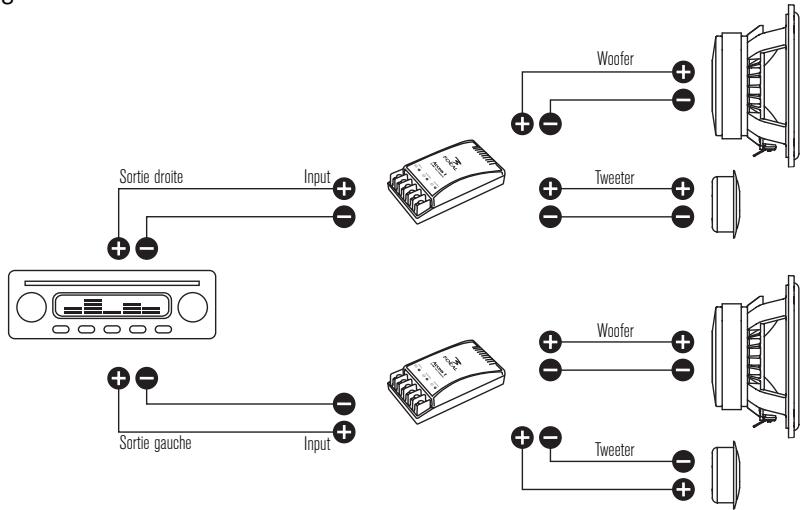

Câblage et connexions

Afin de tirer le meilleur parti de vos haut-parleurs Access, nous vous recommandons d'utiliser des câbles Focal. À défaut, un câble de qualité et de section suffisante (1 mm² minimum) est recommandé, surtout si la distance entre l'amplificateur ou l'autoradio et les haut-parleurs est importante.

Veillez à respecter la polarité des branchements (+ sur +, etc.) et la convenable orientation des câbles vers ampli, grave, ou tweeter. Si le woofer est installé au bas d'une portière, connectez-le directement sur l'autoradio sans passer par le filtre pour récupérer un maximum d'énergie dans le médium.

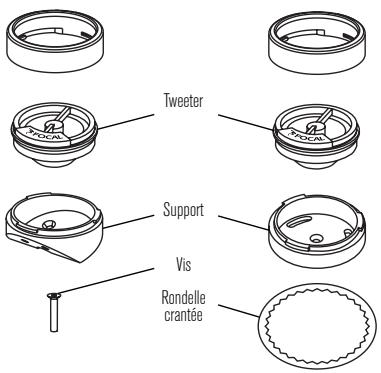

Installation du tweeter

Il existe deux possibilités de montage: montage en surface et montage encastré. Pour installer le tweeter, vous devez le sortir de son support: débloquez le support du tweeter en le faisant pivoter, puis dégagez le tweeter de son logement.

Montage en surface (tableau de bord) : désirez l'inclinaison (10^ ou 30^), fixez le support à l'aide des vis fournies, passez les fils puis bloquez le tweeter en faisant pivoter le support.

Montage encastré : découper un trou de 45 mm de diamètre, insérer le support et le bloquer contre la paroi à l'aide de la rondelle crantée. Passer les fils et bloquer le tweeter en faisant pivoter le support.

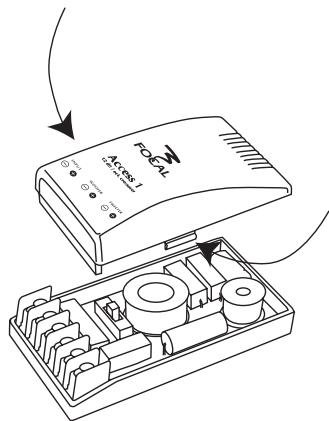

Fixation des filtres

Les filtres doivent être fixés (vis fournies ou double face) dans un endroit sec et aéré de préférence. Pour ouvrir le boîtier, appuyer suivant les flèches du schéma ci-contre.

Si les filtres sont peu accessibles, procédez au câblage et aux réglages avant la fixation définitive.

Réglage de niveau du tweeter

Le commutateur placé à l'intérieur du filtre permet d'ajuster le niveau du tweeter en fonction de vos goûts et aussi de l'emplacement des haut-parleurs dans votre habitacle, ceci afin d'avoir la meilleure restitution sonore possible. Trop de niveau dans l'aigu donne un son agressif et un manque de niveau altère la définition et la dynamique.

Si le tweeter est installé très après du haut-parleur de grave-médium, le régler sur 0 ou sur -3 dB.

Si le tweeter est installé sur le tableau de bord ou en haut de portière et le woofer dans la portière, le régler sur -3 ou -6 dB.

Si le tweeter est monté en "kick panel", réglez le niveau sur 0 ou -3 dB.

Réglage de niveau

du tweeteter :

-6 dB, -3 dB et 0 dB

Notice access deux voies séparées

Caractéristiques techniques

	130 A1	165 A1
Type	Kit 2 voies séparées	Kit 2 voies séparées
Diamètre	130 mm	165 mm
Puisance maximum	100 W	120 W
Puisance nominale	50 W	60 W
Sensibilité (2,8 V/1 m)	91 dB	92 dB
Réponse en fréquence	65 Hz - 20 kHz	60 Hz - 20 kHz
Impédance	4 ohms	4 ohms
Diamètre d'encastrement	117 mm	141 mm
Profondeur d'encastrement	56 mm	66 mm

Comment améliorer la sonorité de vos haut-parleurs?

Pour améliorer la sonorité de vos haut-parleurs, notamment lors du montage en portière, Focal vous recommande vivement l'utilisation de matériel amortissant de type "Plain-Chant" (demandez à votre revendeur Focal). Veillez aussi à ce que le support de montage soit suffisamment rigide et ne reste pas en résonance.

Quelle puissance pour votre amplificateur ?

Le rendement de vos haut-parleurs Access étant élevé, leur utilisation avec un autoradio "high power" procurera un niveau acoustique suffisant pour une écoute confortable. Cependant, si vous souhaitez plus de niveau et surtout une qualité sonore supérieure, vous pouvez sans problème les associer à un amplificateur délivrant une puissance maximale équivalente à la puissance nominale de vos haut-parleurs. L'important est de ne jamais pousser l'amplificateur dans ses derniers retranchements, une distorsion importante pouvant endommager les haut-parleurs.

Faire évoluer son installation (ajout d'un subwoofer)

Si vous souhaitez augmenter le niveau d'extrême grave, vous pouvez ajouter un subwoofer. La restitution est alors plus pleine et étoffée, les graves plus "physiques", l'amélioration est notable. Focal offre un vaste choix de haut-parleurs de graves dédiés ou de caissons dans sa gamme. Adressez-vous à votre revendeur ou consultez notre site : www.focal-fr.com

Conditions de garantie

En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

En complément des systèmes haute-fidélité pour voitures, Focal vous propose également des solutions personnalisées pour l'équipement sonore de votre maison. Retrouvez chez vous, les sensations musicales hi-fi et home cinéma du son Focal. Quatre lignes de produits, fabriquées par le leader français de l'enceinte acoustique, sont là pour vous faire partager notre passion : the Spirit of Sound / www.focal-fr.com

Garantie france

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauđière cedex - FRANCE

Modèle:

N° de série:

Nom du revendeur :

Ville :

Date d'achat:

Prix de l'achat:

Votre nom :

Âge : Profession :

Votre adresse e-mail :

Composition de votre installation (marque, modèle) :

Cassette:

CD:

Système de navigation :

• Système multimédia :

DVD:

■ Amplificateur :

• Chargeur CD :

Autres éléments :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur

Conseil d'amis, relation

Visite d'exposition, salon

Article de presse

Rapport qualité/prix

Esthétique / Finition

□Autre

Son

En cas de renouvellement, quels étaient vos précédents haut-parleurs?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles :
