Marque	TRIANGLE
Modèle	VOCE
Type de produit	Enceinte acoustique passive
Variantes disponibles	Colonne, Bibliothèque, Voie centrale
Sensibilité	90 dB/W/m
Bande passante	Colonne : 45 Hz - 24 kHz ; Bibliothèque et Centrale : 80 Hz - 24 kHz
Puissance admissible	Colonne : 100 W ; Bibliothèque et Centrale : 50 W
Puissance crête répétitive	Colonne : 200 W ; Bibliothèque et Centrale : 100 W
Nombre de voies	Colonne : 3 ; Bibliothèque et Centrale : 2
Impédance nominale	6 ohms
Impédance minimale	Colonne : 3,9 ohms ; Bibliothèque et Centrale : 4,5 ohms
Fréquence de coupure grave	400 Hz
Fréquence de coupure aigu	3,0 kHz
Dimensions (mm, H x L x P)	Colonne : 965 x 188 x 275 ; Bibliothèque : 290 x 165 x 240 ; Centrale : 195 x 480 x 262
Poids	Colonne : 15,50 kg ; Bibliothèque : 4,50 kg ; Centrale : 8,90 kg
Matériaux du tweeter	Dôme titane (fragile, ne pas toucher)
Matériaux de la membrane	Cône (essuyer avec chiffon sec non pelucheux)
Nettoyage	Surface synthétique : eau ; membrane : chiffon sec ; dôme : pinceau très doux non synthétique
Précautions	Distance min. 1 m des téléviseurs à tube cathodique ; pour home cinéma, voies arrière entre 1,5 et 2 m de hauteur
Garantie	5 ans enceintes, 2 ans amplificateur caisson (sous conditions)
Alimentation	Passive (nécessite un amplificateur externe)
Fonctions principales	Reproduction sonore stéréo et home cinéma (jusqu'à 7.1)
Pièces détachées et réparabilité	Contacter le revendeur ou le service après-vente TRIANGLE

FOIRE AUX QUESTIONS - VOCE TRIANGLE

Quel amplificateur utiliser avec les enceintes VOCE ?

Utilisez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable de choisir un ampli puissant pour éviter la distorsion. Respectez la puissance admissible de vos enceintes (100 W pour la colonne, 50 W pour la bibliothèque et la centrale).

Comment brancher les enceintes VOCE ?

Utilisez des câbles de section suffisante, de préférence les câbles Haute Définition TRIANGLE. Veillez à respecter les polarités + et - et à utiliser des longueurs de câble identiques pour les voies gauche et droite.

Quelle distance respecter entre les enceintes et le mur ?

Pour une colonne, laissez un espace minimum de 40 cm entre le mur et l'enceinte. Évitez les coins de la pièce pour ne pas exciter les résonances. Une position proche du mur renforce les basses, une position éloignée améliore l'image sonore.

Comment nettoyer les enceintes VOCE ?

Le dôme en titane du tweeter est très fragile : ne le touchez pas avec les doigts ni un chiffon. Utilisez un pinceau non synthétique très doux si nécessaire. La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec non pelucheux. La surface synthétique peut être nettoyée avec un chiffon humide.

Quelle est la garantie des enceintes TRIANGLE VOCE ?

Les enceintes bénéficient d'une garantie de 5 ans, et de 2 ans pour les amplificateurs de caissons de grave. La garantie couvre les défauts de fabrication et prend effet à la date d'achat. Elle est non transmissible et ne couvre pas les dommages dus à une mauvaise utilisation.

Puis-je placer les enceintes près d'un téléviseur ?

Si le téléviseur est à tube cathodique, respectez une distance minimum de 1 mètre pour éviter les perturbations de couleurs dues au magnétisme de l'enceinte. Cette précaution n'est pas nécessaire pour les voies centrales, qui sont blindées.

Comment installer les enceintes pour un home cinéma ?

Placez les enceintes principales comme pour une stéréo. La voie centrale doit être stable (utilisez un support adapté). Pour le caisson de grave, évitez les coins de la pièce et rapprochez-le des enceintes principales. Les voies arrière doivent être placées entre 1,5 et 2 mètres de hauteur, hors de portée des oreilles, pour restituer l'ambiance.

Quel réglage utiliser sur l'amplificateur pour les bibliothèques en home cinéma ?

Il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave et éviter de surcharger les petites enceintes. Consultez le manuel de votre amplificateur pour les réglages détaillés.

Que faire en cas de dommage sous garantie ?

Si l'enceinte est dans son pays d'achat, contactez le revendeur. Si elle est utilisée dans un autre pays, contactez le distributeur national ou TRIANGLE (France) pour obtenir l'adresse du réparateur agréé.

Pourquoi éviter d'utiliser un amplificateur peu puissant ?

Un amplificateur peu puissant poussé à fort volume peut écrêter et distordre, endommageant sérieusement les haut-parleurs. Les signes de distorsion sont un aigu désagréable et des instruments moins clairs. Baissez immédiatement le volume si cela se produit.

MODE D'EMPLOI VOCE TRIANGLE

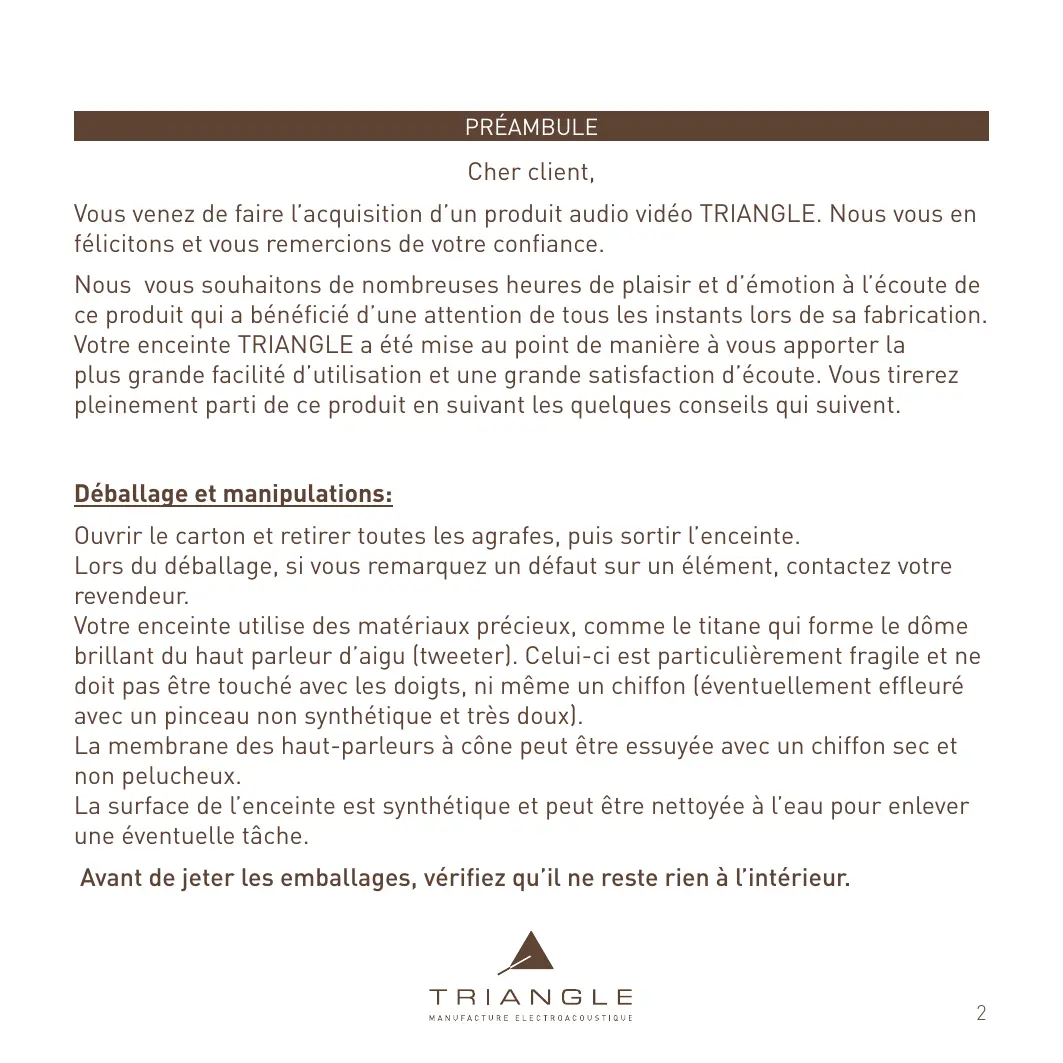

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut-parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement:

Prévoyez un cable de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres cables Haute définition TRIANGLE, qui donnent donc les meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 metre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

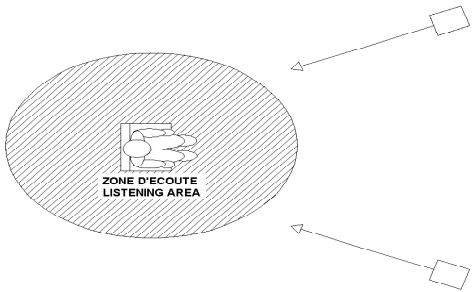

Placement pour la stéréo :

Les enceintes de la gamme sont faciles à placer, la bibliothèque a spécialement été prévue pour fonctionner dans diverses configurations, comme

sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour

garantir un effet stéréo de bonne qualité.

• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Évitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonnances propres à la pièce. Pour une colonne, faites un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour le meilleur compromis dans votre pièce).

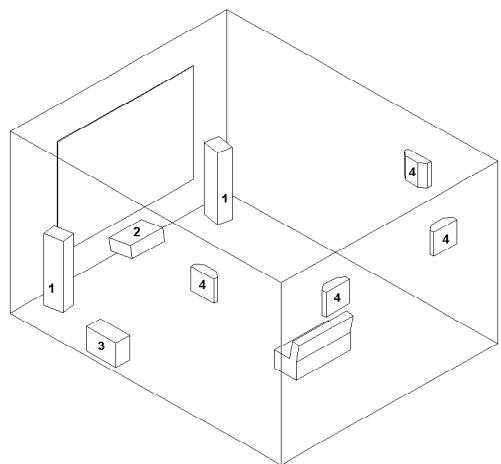

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrière (signal 5.1 : 2 voies arrière, signal 6.1 : 3 voies arrière, signal 7.1 : 4 voies arrière).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placé ment conçu pour lui assurer la (Meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidé -dessus de cette fréquence, il faut maîtriser rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances désagréables.
• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférible d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre

sérieusement en danger la vie de vos hauts-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de pu[issance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous voulez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur de puissance supérieure.

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, érasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie :

Si l'enceinte est utilisée dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisée dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour couvrir les coordonnées de votre distributeur local.

Protection de l'environnement :

· Notre produit contient de nombreux matériaux valorisables ou recyclables · En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTQUES

Produits	Colonne	Bibliothèque	Voie centrale
Sensibilité (dB/W/m)	90	90	90
Bande passante (+ - 3dB Hz - kHz)	45 - 24	80 - 24	80 - 24
Puisance admissible (W)	100	50	50
Puisance créée répétitive (W)	200	100	100
Nombre de voies	3	2	2
Impédance Nominale	6	6	6
Impédance Minimale	3,9	4,5	4,5
Fréquence de coupure grave (Hz)	400	400	400
Fréquence de coupure aigu (KHz)	3,0	3,0	3,0
Dimensions (mm, H x L x P)	965x188x275	290x165x240	195x480x262
Poids (kg)	15,50	4,50	8,90
