Marke	TRIANGLE
Modell	VOCE
Produkttyp	Passiver Lautsprecher
Verfügbare Varianten	Standlautsprecher, Regallautsprecher, Centerlautsprecher
Empfindlichkeit	90 dB/W/m
Frequenzband	Standlautsprecher: 45 Hz - 24 kHz; Regallautsprecher und Center: 80 Hz - 24 kHz
Belastbarkeit	Standlautsprecher: 100 W; Regallautsprecher und Center: 50 W
Spitzenbelastbarkeit	Standlautsprecher: 200 W; Regallautsprecher und Center: 100 W
Anzahl der Wege	Standlautsprecher: 3; Regallautsprecher und Center: 2
Nennimpedanz	6 Ohm
Minimale Impedanz	Standlautsprecher: 3,9 Ohm; Regallautsprecher und Center: 4,5 Ohm
Tiefpassfrequenz	400 Hz
Hochpassfrequenz	3,0 kHz
Abmessungen (mm, H x B x T)	Standlautsprecher: 965 x 188 x 275; Regallautsprecher: 290 x 165 x 240; Center: 195 x 480 x 262
Gewicht	Standlautsprecher: 15,50 kg; Regallautsprecher: 4,50 kg; Center: 8,90 kg
Material des Hochtöners	Titan-Kalotte (empfindlich, nicht berühren)
Material der Membran	Konus (mit trockenem fusselfreiem Tuch abwischen)
Reinigung	Kunststoffoberfläche: Wasser; Membran: trockenes Tuch; Kalotte: sehr weicher, nicht synthetischer Pinsel
Vorsichtsmaßnahmen	Mindestens 1 m Abstand zu Röhrenfernsehern; für Heimkino: hintere Lautsprecher in 1,5 bis 2 m Höhe
Garantie	5 Jahre Lautsprecher, 2 Jahre Subwoofer-Verstärker (unter Bedingungen)
Stromversorgung	Passiv (benötigt externen Verstärker)
Hauptfunktionen	Stereo- und Heimkino-Wiedergabe (bis zu 7.1)
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Händler oder den TRIANGLE-Kundendienst

Häufig gestellte Fragen - VOCE TRIANGLE

Welchen Verstärker sollte ich mit den VOCE-Lautsprechern verwenden?

Verwenden Sie einen Verstärker guter Qualität und ausreichender Leistung. Es ist besser, einen leistungsstarken Verstärker zu wählen, um Verzerrungen zu vermeiden. Beachten Sie die Belastbarkeit Ihrer Lautsprecher (100 W für den Standlautsprecher, 50 W für den Regal- und Centerlautsprecher).

Wie schließe ich die VOCE-Lautsprecher an?

Verwenden Sie Kabel mit ausreichendem Querschnitt, vorzugsweise die HD-Kabel von TRIANGLE. Achten Sie auf die Polaritäten + und - und verwenden Sie gleiche Kabellängen für den linken und rechten Kanal.

Welcher Abstand zu den Wänden sollte eingehalten werden?

Für einen Standlautsprecher lassen Sie mindestens 40 cm Platz zwischen Wand und Lautsprecher. Vermeiden Sie Ecken, um Resonanzen zu vermeiden. Ein wandnaher Platz verstärkt die Bässe, ein wandferner verbessert das Klangbild.

Wie reinige ich die VOCE-Lautsprecher?

Die Titan-Kalotte des Hochtöners ist sehr empfindlich: Berühren Sie sie nicht mit den Fingern oder einem Tuch. Verwenden Sie bei Bedarf einen sehr weichen, nicht synthetischen Pinsel. Die Membran der Lautsprecher kann mit einem trockenen fusselfreien Tuch abgewischt werden. Die Kunststoffoberfläche kann mit einem feuchten Tuch gereinigt werden.

Wie lange ist die Garantie für TRIANGLE VOCE Lautsprecher?

Die Lautsprecher haben eine Garantie von 5 Jahren, der Subwoofer-Verstärker 2 Jahre. Die Garantie deckt Herstellungsfehler ab und gilt ab Kaufdatum. Sie ist nicht übertragbar und deckt keine Schäden durch unsachgemäße Verwendung.

Kann ich die Lautsprecher in der Nähe eines Fernsehers aufstellen?

Bei Röhrenfernsehern halten Sie einen Mindestabstand von 1 Meter ein, um Farbstörungen durch den Magnetismus der Lautsprecher zu vermeiden. Diese Vorsichtsmaßnahme ist bei Centerlautsprechern nicht erforderlich, da sie abgeschirmt sind.

Wie installiere ich die Lautsprecher für ein Heimkino?

Stellen Sie die Hauptlautsprecher wie für Stereo auf. Der Centerlautsprecher sollte stabil stehen (verwenden Sie eine geeignete Unterlage). Vermeiden Sie für den Subwoofer Ecken und stellen Sie ihn in die Nähe der Hauptlautsprecher. Die hinteren Lautsprecher sollten in 1,5 bis 2 Metern Höhe, außerhalb der Ohrhöhe, platziert werden, um die Atmosphäre wiederzugeben.

Welche Einstellung sollte ich am Verstärker für die Regallautsprecher im Heimkino verwenden?

Es wird empfohlen, den Verstärker auf "SMALL" zu stellen, um die Bässe zu begrenzen und eine Überlastung der kleinen Lautsprecher zu vermeiden. Konsultieren Sie das Handbuch Ihres Verstärkers für detaillierte Einstellungen.

Was tun bei einem Garantieschaden?

Wenn sich der Lautsprecher im Kaufland befindet, wenden Sie sich an den Händler. Wird er in einem anderen Land genutzt, kontaktieren Sie den nationalen Vertrieb oder TRIANGLE (Frankreich), um die Adresse einer autorisierten Reparaturwerkstatt zu erhalten.

Warum sollte ich einen Verstärker mit geringer Leistung vermeiden?

Ein leistungsschwacher Verstärker kann bei hoher Lautstärke clippen und verzerren, was die Lautsprecher ernsthaft beschädigen kann. Anzeichen für Verzerrungen sind unangenehme Höhen und weniger klare Instrumente. Reduzieren Sie sofort die Lautstärke, wenn dies auftritt.

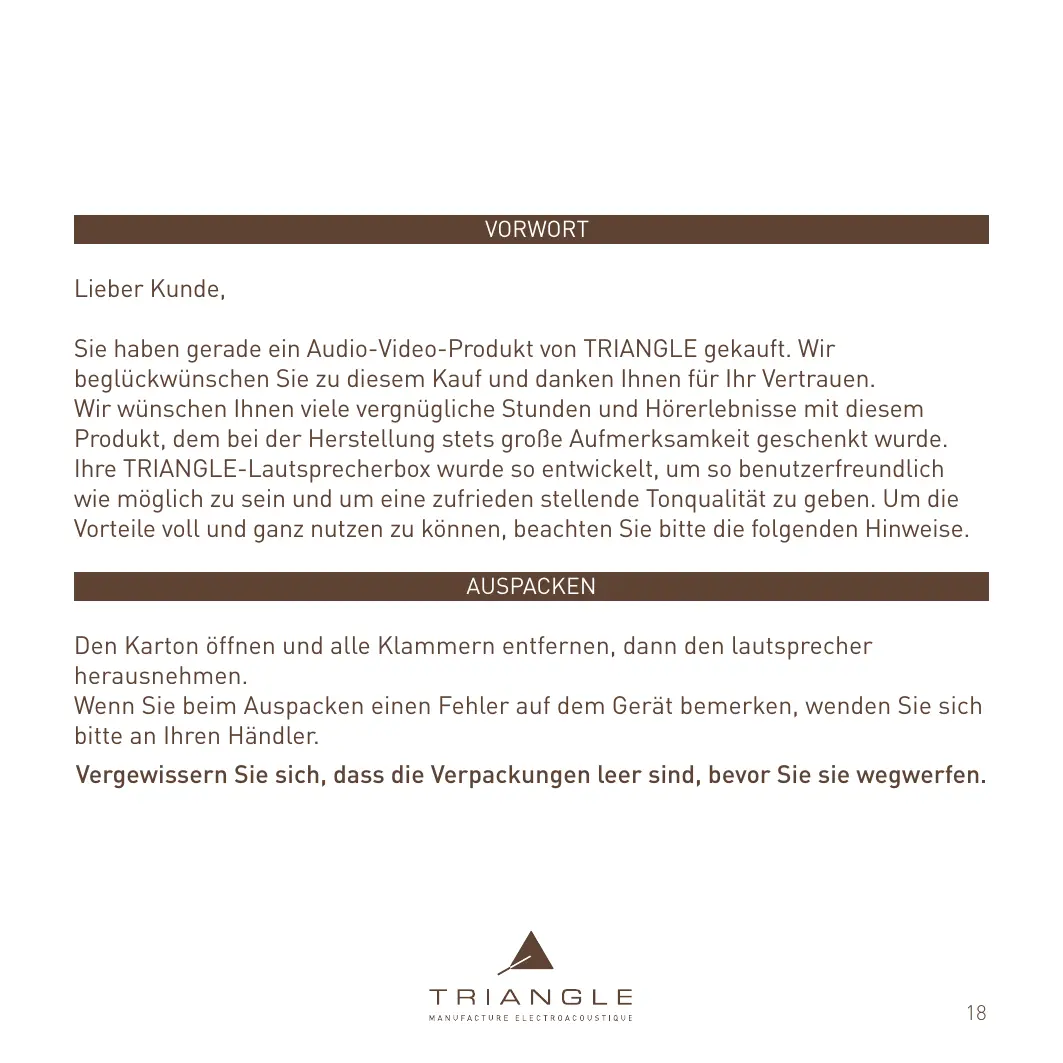

BEDIENUNGSANLEITUNG VOCE TRIANGLE

Sie haben gerade ein Audio-Video-Produkt von TRIANGLE gekauft. Wir beglückwūnschen Sie zu diesen Kauf und danken Ihnen für Ihr Vertrauen. Wir wūnschen Ihnen viele vergnügliche Stunden und Hörerlebnisse mit diesen Produkt, dem bei der Herstellung stets große Aufmerksamkeit geschenkt wurde. Ihr TRIANGLE-Lautsprecherbox wurde so entwickelt, um so benutzerfreiendlich wie möglich zu sein und um eine zufriedenstellende Tonqualität zu geben. Um die Vorteile voll und ganz nutzen zu konnen, beachten Sieitte die folgenden Hinweise.

AUSPACKEN

Den Karton öffnen und alle Klammern entfernen, dann den lautsprecher herausnahmen.

Wenn Sie beim Auspacken einen Fehler auf dem Gerät bemerken, wenden Sie sichitte an ihren Handler.

Vergewissern Sie sich, dass die Verpackungen leer sind, bevor Sie sie wegwerfen.

Anschluss:

Stellen Sie ein Kabel mit ausreichendem Querschnitt bereit, das speziell für den Anschluss von Laatsprechem entwickelt wurde. Das Kabel Haute définition von TRIANGLE wird die besten Ergebnisse erzielen. Verwenden Sie Kabel gleicher Länge für den rechten und linken Laatsprecheritte achen Sie auf die Polung + und - für jeder Laatsprecher.

VORSICHTSMASSNAHMSN:

Wenn einer der Lautsprecher in der Höhe des Fernsehgeräts aufgestellt wird, können die Bildschirmfarben durch den Magnetismus des Lautsprechers gestört werden.itte halten Sie einen Mindestabstand von 1m ein. Diese Vorsichtsmaßnahme ist nicht für die Centerlautsprecher notwendig: Sie sind abgeschirmt (Begrenzung des abgestrahlten Magnetfelds).

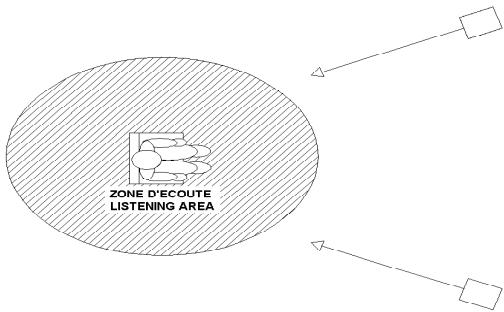

Platzierung für die Stereoanlage:

Für die Platzierung ihrer Laufsprecher,müssen Sie folgende Regeln beachten:

• Vermeiden Sie zu hallende Räume, wie Wohnzimmer mit Fliesen ohne Teppich und mit Fenster ohne Vorhänge.
• Ihr Hörbereicharf sich nicht zu nah an den Lautsprecherboxen befinden: mindestens 2m entfernt.
• Der Abstand zwischen den Laufsprechern muss mindestens 2 m betragen, um einen hochwertigen Stereoeffekt zu gewährleisten.

• Ordnen Sie die Laufsprecher wenn möglich so an, dass sie in die Längsrichtung des Raums ausstrahlen.
• Vermeiden Sie eine Platzierung in den Ecken des Raums, sie begünstigen die Erregung der raumeigenen Resonanzen, setzen Sie einen Platz von mindestens 40cm zwischen der Wand und dem Laufsprecher. Setzen Sie auf die Positionierung der Laufsprecher in Bezug auf die wichtere Wand. Im Allgemeinen bewirkt eine ähnere Position an der hinteren Wand eine Verbesserung der Wiedergabe in den Tieftonbereichen (zum Nachteil des Klangbildes) und umgekehrt begünstigt eine entfernte Position von Wand die Wiedergabe eines breiten und tiefen Klangbilds (machen Sie eine Insuche, um den besten Kompromiss in Ihr dem Raum zu finden).

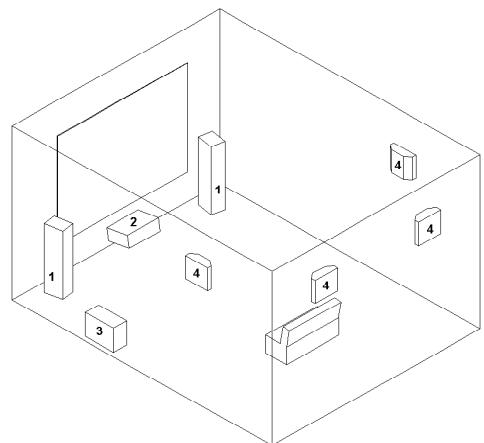

Platzierung für das Home Cinema:

Der typische Aufbau eines Home-Cinema-Systems beinhaltet:

1. Zwei Frontlautsprecher links und rechts
2. Einen Centerlautsprecher
3. Einen oder mehrere Subwoofer
4. ehrere Surround-Lautsprecher (Signal 5.1 : 2 Surround-Lautsprecher, Signal 6.1 : 3 Surround-Lautsprecher, Signal 7.1 : 4 Surround-Lautsprecher).

Um die Centerlautsprecher optimal zu platzieren, müssen dieselben Kriterien wie für die Aufstellung einer Stereoanlage beachtet werden (siehe Abschnitt Platzierung für die Stereoanlage).

• Der Centerlautsprecher muss auf der gleichen Linie wie die beiden Frontlautsprecher aufgestellt werden. Die Centerlautsprecher sind speziell mit Füssen ausgestattet (setzen Sie sich mit ihrem Handler in Verbindung).
  Die Verwendung eines Subwoofoers wird insbesondere für Home-Cinema-Systeme empfohlen, damit der Kanal für Spezialeffekte im extremen Tieftonbereich, der auf Trägern wie Audio- und Video-DVDs gespeichert ist, hergestellt werden kann. Seine Platzierung ist weniger kritisch, wenn Sie eine Anschlussfrequenz mit den Frontlautsprechem unterhalb 80Hz wahren. Unterhalb dieser Frequenz muss der Centerlautsprecher erhöher an die Frontlautsprecher positioniert werden, da sich die optimale Position zwischen diesen Lautsprechem befindet. Achten Sie auch daraufuf, den Lautsprecher nicht in einer Ecke des Raums aufzustellen, um die Erzeugung von unangenehmen Resonanzen zu vermeiden.
• Es wird empfohlen, die Surround-Lautsprecher in 1,5m und 2m de Höhe anzubRINGen. Sie sind für die Erzeugung der Raumatmosphäre zuständig, der Hörer muss sie nicht lokalisieren konnen. Sie müssenDMAH in Ohrenhöhe aufgestellt werden. Auf den Surround-Lautsprechern von TRIANGLE finden Sie Wandbefestigungspunkte.itte achen Siue auf eine Befestigung entsprechend dem Gewicht des Lautsprechers.

Alle weiteren Angaben zur Parametrierung ihrer Anlage finden Sie in der Bedienungsanleitung Ihres A/V-Verständerkers.

AuswahldesVerstarkers:

Stellen Sie einen hochwertigen Verstärker (das Ergebnis kann nur better werden) mit ausreichender Leistung bereit. Es wurde better, einen leistungsstarken Verstärker zu verwenden, der weniger Verzerrungen erzeugt, als einen weniger leistungsstarken Verstärker, der das Leben ihrer Lautsprecher erheblich verkurzt und gefährdet. Schließlich möchten wir Sie darauf auf hinweisen, dass der Lauststärkeregler in mittlerer Position auf keinen Fall bedeutet, dass der Verstärker nur die „Hälfte” seiner Leistung erbringt. Dies hangt zunachst von der Empfindlichkeit seiner Eingänge und vom Ausgangspiegel der verwendenten Quelle ab.

Weitere Informationen über den Aufbau Ihres Systems finden Sie auf der Internetseite: www.triangle-fr.com

HINWEIS ZUR GARANTIE

Wir gewährren Ohnen eine Garantie von 5 Jahren auf sãmtliche TRIANGLE-Lautsprecher. Diese Zeit beträgt zwei Jahre für die Veränder der Subwoofer. Die Garantie wird ab dem Kaufdatum wirksam unddeckt alle Fabrikationsfehler oder Schäden, die Ihr Lautsprecher aufweisen konnte und die auf eben diese Fehler zureckzuführen sind. These Garantie wird nur dem ersten Nutzer dieseres Produkts und nur nach Erhalt des Garantiescheins von der Gesellschaft TRIANGLE, dem ein Duplikat der Kaufrechnung beiliegt, gewährt.

Sie ist nicht übertragbar im Falle eines Wiederverkaufs des genannten Produkts. Außer dem erlischt sie von Rechts wegen bei Ausfallen, die auf eine unsachgemäß Behandlung oder eine falsche Handhabung zurückzuführn sind.

VonderGarantieausgeschlossensind:

Durch Leistungsüberschreitung verbrannte Spule
Jeder Ausfall, der auf eine Nutzung für berufliche Zwecke zusückzuführn ist (Vertonung, public adress, usw.)
- Jeder Ausfall, der auf eine Aufbewährung in einem zu feuchten Raum zurückzuführen ist
Zerkratzte oder abgerissene Membran
Eingedrückte Kuppel oder Kegel
Gerissene Aufhängung
- Jeder Ausfall, der auf einem mechanischen Stoß zurückzuführen ist (Fall, Druckschäden, usw.)
- Jeder Ausfall, der auf einen Eingriff einer nicht von Triangle beauftragten Person zurückzuführren ist
- Einwirkungen auf die Holzstruktur (Kratzer, Druckschäden, verschiedene Stöße)

Ablauf der Reparatur des Lautspechers unter Anwendung der Garantie:

Wenn der Laatsprecher in seinem Erwerbsland verwendet wird, setzen Sie sich mit dem Handler in Verbindung, der Ihnen diesen Laatsprecher verkauft hat.

Wenn der Lautsprecher in einem anderen Land als dem Erwerbsland verwendet wird, setzen Sie sich mit dem nationalen Vertriebshandlender in Verbindung, der Ihnenden Ort, an dem Ihr Gerät repariert wird, mitteilen wird.

Sie können TRIANGLE in Frankreich anrufen oder unsere Internetseite besuchen, um die Kontaktdaten Ihr's örtlichen Vertriebshandlers in Erfahrung zu bringen.

Umweltschutz:

Ihr Produkt enthalt zahlreiche verwertbare oder recyclebare Baustoffe Geben Sie diesen an einer Sammelstelle ab.

BESONDERHEITEN

Produkte	Standlautsprecher	Regallausprecher	Zentrale Lautsprecherbox
Empfindlichkeit (dB/W/m)	90	90	90
Bandbreite (+ - 3dB Hz - kHz)	45 - 24	80 - 24	80 - 24
Zulässige Leistung (W)	100	50	50
Spitzenbelastbarkeit (W)	200	100	100
Wege	3	2	2
Nennimpedanz	6	6	6
Mindestimpedanz	3,9	4,5	4,5
Untere Übernehmefrequency (Hz)	400	400	400
Obere Übernehmefrequency (KHz)	3,0	3,0	3,0
Ausmaße Holzstruktur (mm, H x L x P)	965x188x275	290x165x240	195x480x262
Nettogewicht (kg)	15,50	4,50	8,90
