Type de produit	Enceinte audio bibliothèque / colonne
Marque	TRIANGLE
Modèle	COMETE EX
Catégorie	Enceinte audio
Dimensions (H x L x P)	420 x 200 x 335 mm
Poids	8,5 kg
Nombre de voies	2
Sensibilité	90 dB/W/m
Bande passante (±3 dB)	50 Hz - 20 kHz
Puissance admissible	80 W
Puissance crête répétitive	160 W
Impédance nominale	8 Ω
Impédance minimale	4,4 Ω
Fréquence de coupure aigu	2,5 kHz
Type de haut-parleur aigu	Tweeter à dôme titane
Bi-câblage / Bi-amplification	Oui (borniers amovibles)
Placement recommandé	Sur étagère, bureau, sol ou support dédié ; distance minimale de 2 m entre enceintes et de 2 m par rapport à l'auditeur ; éviter les coins
Entretien et nettoyage	Surface synthétique nettoyable à l'eau ; tweeter fragile (ne pas toucher) ; membranes en cône essuyables avec chiffon sec non pelucheux
Garantie	5 ans (2 ans pour amplificateur de caisson de grave)
Pays d'origine	France

FOIRE AUX QUESTIONS - COMETE EX TRIANGLE

Comment brancher mes enceintes COMETE EX ?

Utilisez des câbles d'enceinte de section suffisante (de préférence les câbles Haute Définition TRIANGLE). Respectez les polarités + et - pour chaque voie. Utilisez des longueurs de câble identiques pour les voies gauche et droite.

Puis-je placer les enceintes près d'un téléviseur à tube cathodique ?

Oui, mais respectez une distance minimale de 1 mètre pour éviter les perturbations magnétiques sur les couleurs de l'écran. Cette précaution n'est pas nécessaire pour les voies centrales (blindées).

Qu'est-ce que le bi-câblage et la bi-amplification ?

Le bi-câblage consiste à utiliser un seul amplificateur avec deux paires de câbles pour séparer les signaux graves et aigus. La bi-amplification utilise deux amplificateurs identiques, un pour les graves et un pour les médiums/aigus. Retirez les platines de connexion du bornier pour les utiliser.

Quel amplificateur choisir pour les COMETE EX ?

Choisissez un amplificateur de bonne qualité avec une puissance suffisante (80 W nominaux, 160 W crête). Un ampli puissant utilisé modérément est préférable à un ampli faible poussé à fond, car la distortion peut endommager les haut-parleurs.

Comment nettoyer les enceintes COMETE EX ?

La surface synthétique se nettoie à l'eau. Le dôme en titane du tweeter est très fragile : ne le touchez pas avec les doigts ni un chiffon. Les membranes en cône peuvent être essuyées avec un chiffon sec et non pelucheux.

Quelle est la garantie des enceintes COMETE EX ?

La garantie est de 5 ans pour les enceintes (2 ans pour les amplificateurs de caisson de grave). Elle couvre les défauts de fabrication, prend effet à la date d'achat et est valable pour le premier acheteur sur présentation du coupon et de la facture.

Comment placer les enceintes pour un home cinéma ?

Placez les enceintes principales gauche et droite comme pour une écoute stéréo (distance de 2 m entre elles et par rapport à l'auditeur). La voie centrale doit être alignée avec les principales. Les voies arrières se placent entre 1,5 et 2 m de hauteur, sans être à hauteur d'oreille.

Les enceintes COMETE EX sont-elles adaptées à une utilisation en bibliothèque ?

Oui, elles ont été conçues pour fonctionner sur des étagères, bureaux, au sol ou sur support. En home cinéma, réglez l'amplificateur sur 'SMALL' pour limiter le grave si vous utilisez des bibliothèques.

Que faire si le son devient désagréable ou distord ?

Baissez immédiatement le volume. Cela indique que l'amplificateur est poussé à sa limite et peut endommager les haut-parleurs. Utilisez un ampli plus puissant pour écouter à fort volume sans distortion.

Comment procéder en cas de panne sous garantie ?

Si l'enceinte est utilisée dans le pays d'achat, contactez le revendeur. Sinon, contactez le distributeur national (coordonnées sur le site TRIANGLE). La garantie ne couvre pas les dommages liés à une utilisation professionnelle, une humidité excessive, des chocs ou une puissance excessive.

MODE D'EMPLOI COMETE EX TRIANGLE

MANUEL de l'utilisateur p.1-p.10

OWNER'S MANUAL P.11 - P19

BENUTZERHANDBUCH P.20 - P.29

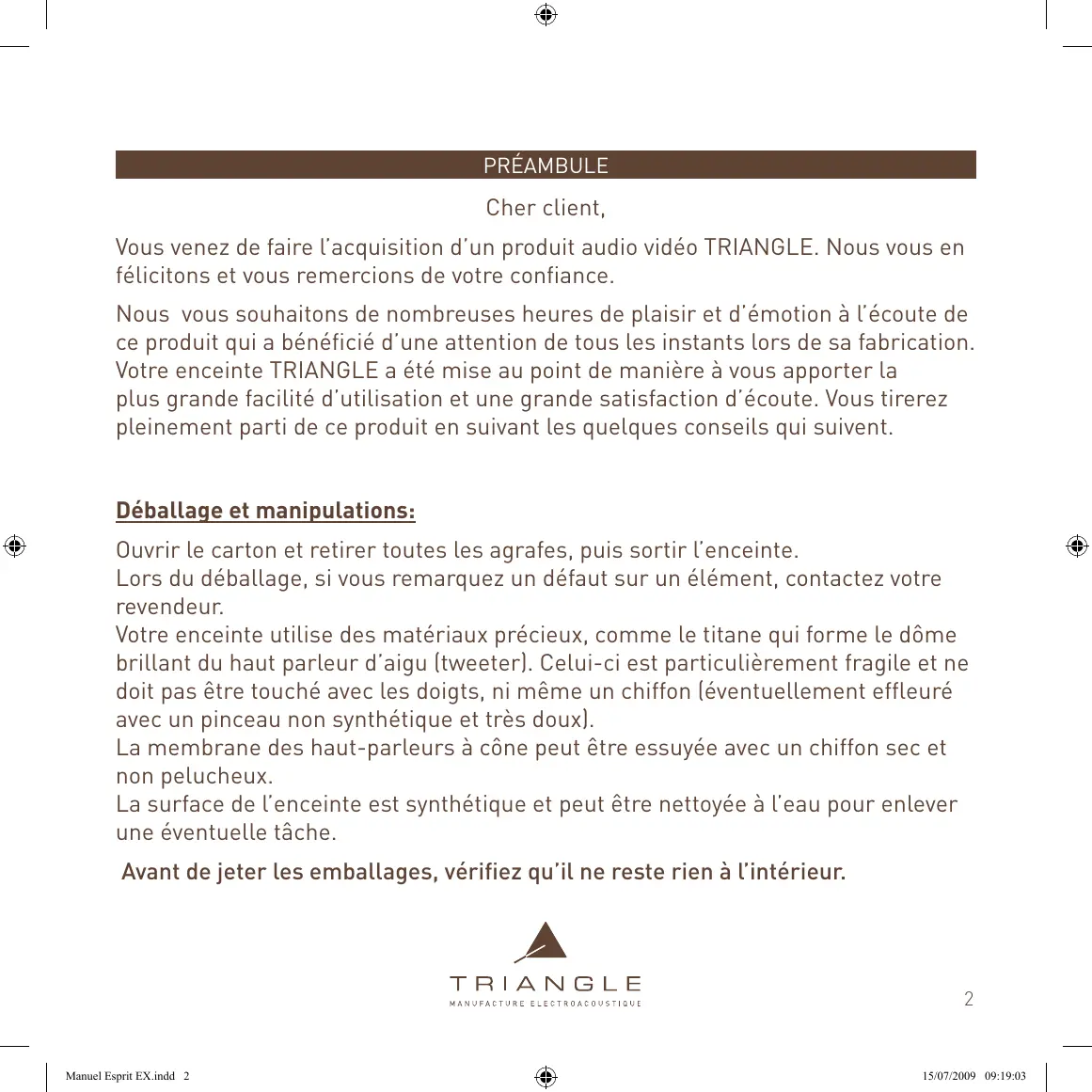

Cher client,

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut-parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement :

Prévoyez un cable de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres cables Haute définition TRIANGLE, qui donneront donc les meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme Esprit Ex sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

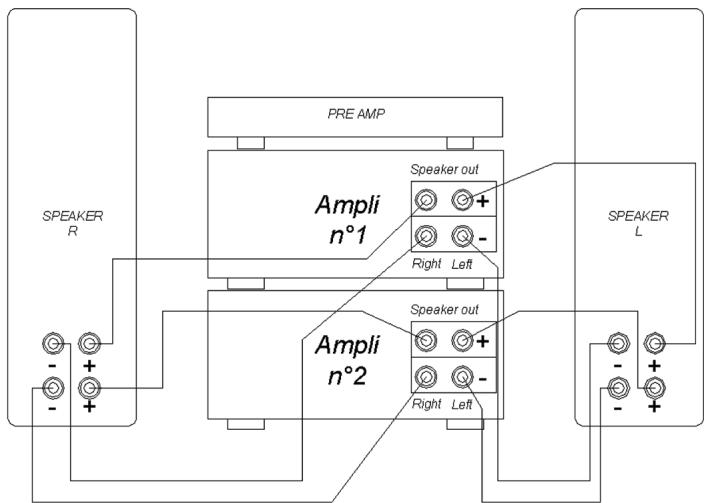

Pour cela, il vous suffit de retirer les platines de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre medium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

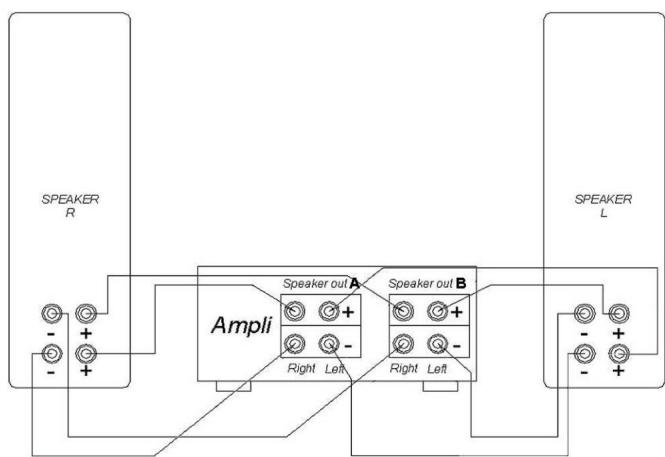

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

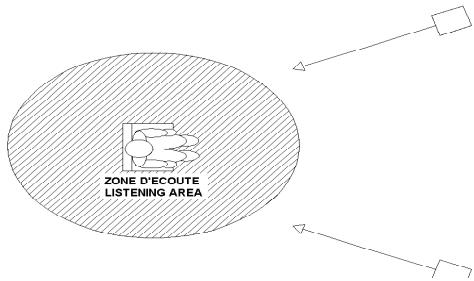

Placement pour la stéréo :

Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spéciale-

ment eté prévue pour fonctionner dans diverses configurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Voiture zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Évitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonnances propres à la pièce. Pour une colonne, faites un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour le meilleur compromis dans votre pièce).

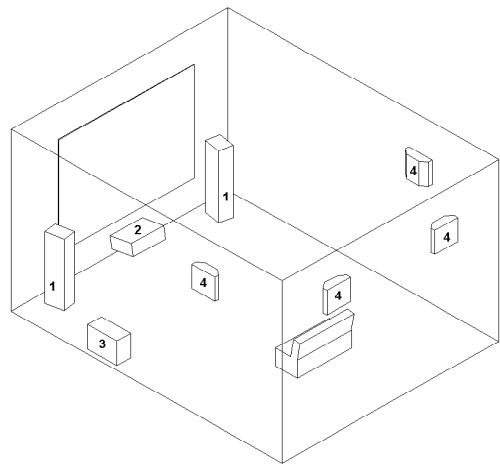

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manières optimales, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placée sur la ligne formée par les deux enceintes principales. Un support a été spécialement conçu pour lui assurer la(meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n'est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au-dessus de cette fréquence, il faut mystérieusement er des résonnances désagréables.
• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cracher et mettre sérieusement en danger la vie de vos hauts-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de pu. puissance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous souhaitez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur

de puissance supérieure.

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie :

Si l'enceinte est utilisée dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisée dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour couvrir les coordonnées de votre distributeur local.

Protection de l'environnement :

· Notre produit contient de nombreux matériaux valorisables ou recyclables. En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTIQUES

Produits	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Sensibilité (dB/W/m)	91	92	91	90	91	91
Bande passante (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Puisance admissible (W)	60	80	60	80	100	120
Puisance créée répétitive (W)	120	160	120	160	200	240
Nombre de voies	2	2	2	2	2,5	3
Impédance Nominale	8	8	8	8	8	8
Impédance Minimale	3,8	5,1	3,8	4,4	4,4	3,4
Fréquence de coupure grave (Hz)					250	250
Fréquence de coupure aigu (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Dimensions (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Dimensions avec socle (mm, H x L x P)					1060x370x380	1140x370x380
Poids (kg)	5	10	6,5	8,5	20	22,5
