COMETE ESPRIT - Enceinte acoustique TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique bibliothèque 2 voies
Marque	TRIANGLE
Modèle	COMETE ESPRIT
Dimensions (H x L x P)	420 x 200 x 335 mm
Poids	8,5 kg
Sensibilité	90 dB/W/m
Bande passante (±3 dB)	50 Hz - 20 kHz
Puissance admissible	80 W
Puissance crête répétitive	160 W
Impédance nominale	8 Ω
Impédance minimale	4,4 Ω
Fréquence de coupure aigu	2,5 kHz
Nombre de voies	2
Type de haut-parleur	Tweeter à dôme titane, haut-parleur de graves à cône
Capacité de bicâblage / bi-amplification	Oui (bornier dédoublé)
Placement recommandé	Sur étagère, bureau, sol ou support dédié ; distance minimale de 2 m des enceintes et entre elles pour l'écoute stéréo
Distance minimale au mur	40 cm (pour une colonne, laisser un espace suffisant)
Entretien et nettoyage	Surface synthétique nettoyable à l'eau ; tweeter fragile, ne pas toucher ; membrane essuyable avec chiffon sec non pelucheux
Sécurité	Ne pas toucher le dôme du tweeter ; maintenir une distance d'au moins 1 m d'un téléviseur à tube cathodique
Garantie	5 ans (2 ans pour ampli du caisson de grave)
Pièces détachées et réparabilité	Contacter le revendeur ou TRIANGLE pour réparation sous garantie ; pas de liste de pièces détachées fournie
Protection environnementale	Produit recyclable, à déposer en point de vente spécialisé en fin de vie

FOIRE AUX QUESTIONS - COMETE ESPRIT TRIANGLE

Quelle est la sensibilité de l'enceinte COMETE ESPRIT ?

La sensibilité est de 90 dB/W/m, ce qui signifie qu'elle produit un niveau sonore de 90 dB à 1 mètre avec 1 watt de puissance.

Puis-je utiliser le bicâblage avec cette enceinte ?

Oui, l'enceinte COMETE ESPRIT est bicâblable et bi-amplifiable. Il suffit de retirer les platines de connexion du bornier pour séparer les circuits graves et aigus.

Comment nettoyer l'enceinte sans abîmer le tweeter ?

Le dôme du tweeter en titane est très fragile : ne le touchez pas avec les doigts ni un chiffon. Utilisez éventuellement un pinceau non synthétique très doux. La surface synthétique peut être nettoyée à l'eau, et les membranes des haut-parleurs à cône avec un chiffon sec et non pelucheux.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance admissible est de 80 W (crête 160 W). Il est préférable d'utiliser un amplificateur de puissance suffisante (par exemple 80 à 120 W) pour éviter la distorsion qui pourrait endommager les haut-parleurs.

Comment placer les enceintes pour un bon effet stéréo ?

Placez les enceintes à au moins 2 mètres de votre position d'écoute et écartez-les d'au moins 2 mètres. Évitez les coins et privilégiez un placement dans la longueur de la pièce. Laissez un espace d'au moins 40 cm entre l'enceinte et le mur arrière pour les basses.

Puis-je utiliser l'enceinte près d'un téléviseur ?

Évitez de placer l'enceinte à moins de 1 mètre d'un téléviseur à tube cathodique, car le champ magnétique peut perturber les couleurs de l'écran. Cette précaution n'est pas nécessaire pour les voies centrales blindées.

Quelle est la fréquence de coupure de l'enceinte ?

La fréquence de coupure pour le registre aigu est de 2,5 kHz. Le filtre sépare les signaux pour le tweeter et le haut-parleur de graves.

L'enceinte est-elle garantie ?

Oui, la garantie est de 5 ans (sauf pour l'amplificateur du caisson de grave : 2 ans) à compter de la date d'achat. Elle couvre les défauts de fabrication, mais pas les dommages dus à une mauvaise utilisation (surcharge, choc, etc.).

Que faire en cas de panne sous garantie ?

Contactez votre revendeur si l'enceinte est utilisée dans le pays d'achat. Sinon, contactez le distributeur national de TRIANGLE ou le service client en France. Vous aurez besoin du coupon de garantie et de la facture.

Quels accessoires sont fournis avec l'enceinte ?

La notice ne liste pas précisément les accessoires, mais l'enceinte est généralement livrée avec des câbles haute définition TRIANGLE. Pour le placement, des supports spécifiques sont disponibles en option.

MODE D'EMPLOI COMETE ESPRIT TRIANGLE

MANUEL de l'utilisateur p.1-p.10

OWNER'S MANUAL P.11 - P19

BENUTZERHANDBUCH P.20 - P.29

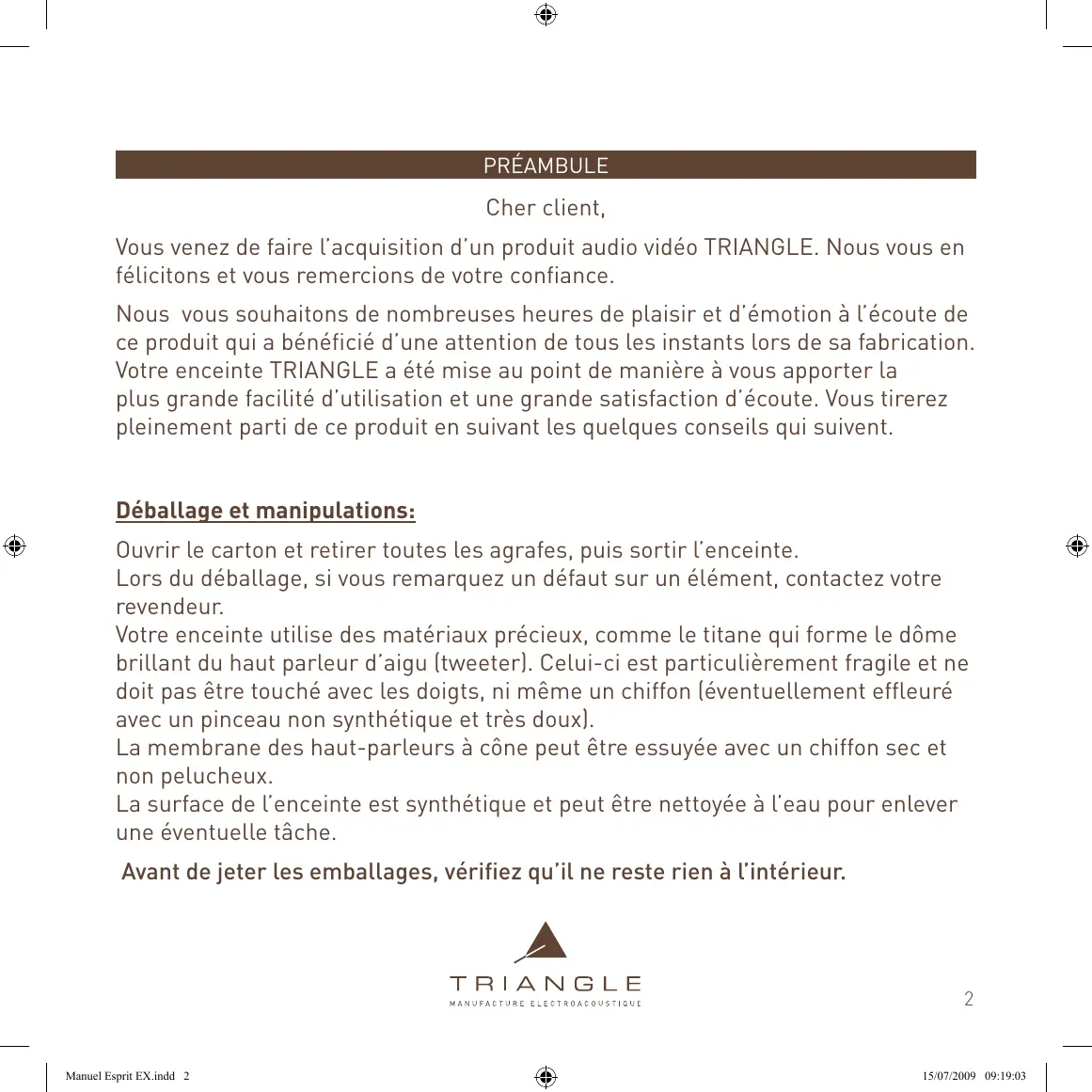

Cher client,

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut-parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement :

Prévoyez un cable de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres cables Haute définition TRIANGLE, qui donneront donc les meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 metre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme Esprit Ex sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

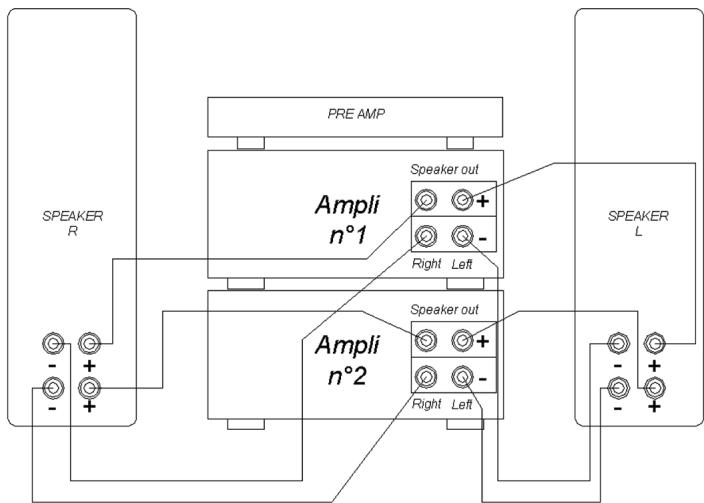

Pour cela, il vous suffit de retirer les platines de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre medium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

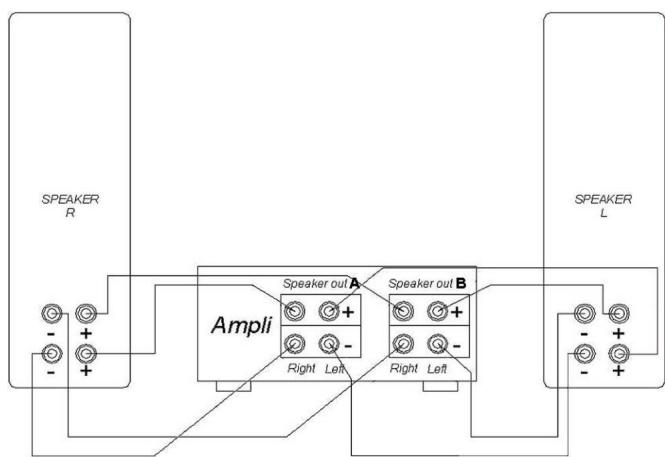

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

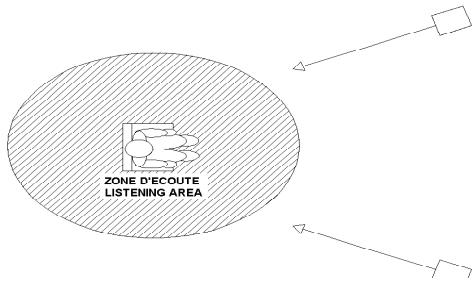

Placement pour la stéréo :

Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spéciale-

ment est prévue pour fonctionner dans diverses configurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Voiture zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Évitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonnances propres à la pièce. Pour une colonne, faites un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour le meilleur compromis dans votre pièce).

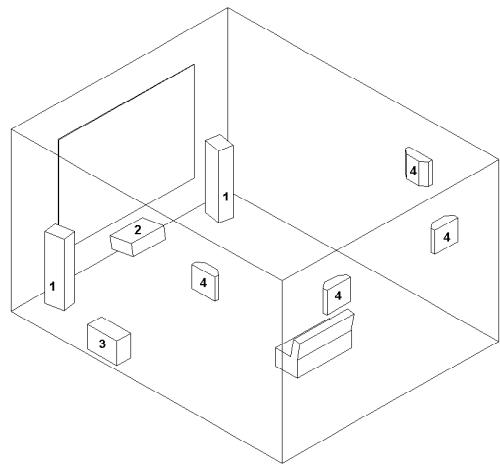

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placée sur la ligne formée par les deux enceintes principales. Un support a été spécifiquement conçu pour lui assurer la(meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n'est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au-dessus de cette fréquence, il faut mystérieusement er des résonnances désagréables.
• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cracher et mettre sérieusement en danger la vie de vos hauts-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de pu. puissance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous souhaitez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur

de puissance supérieure.

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie :

Si l'enceinte est utilisée dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisée dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour trouver les coordonnées de votre distributeur local.

Protection de l'environnement :

· Notre produit contient de nombreux matériaux valorisables ou recyclables. En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTIQUES

Produits	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Sensibilité (dB/W/m)	91	92	91	90	91	91
Bande passante (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Puisance admissible (W)	60	80	60	80	100	120
Puisance créée répétitive (W)	120	160	120	160	200	240
Nombre de voies	2	2	2	2	2,5	3
Impédance Nominale	8	8	8	8	8	8
Impédance Minimale	3,8	5,1	3,8	4,4	4,4	3,4
Fréquence de coupure grave (Hz)					250	250
Fréquence de coupure aigu (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Dimensions (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Dimensions avec socle (mm, H x L x P)					1060x370x380	1140x370x380
Poids (kg)	5	10	6,5	8,5	20	22,5

MANUEL DE L'UTILISATEUR P.1-P.10

BENUTZERHANDBUCH P.20 - P.29

Dear Customer,

Création et design par TRIANGLE, France
