BEDIENUNGSANLEITUNG COMETE ESPRIT TRIANGLE

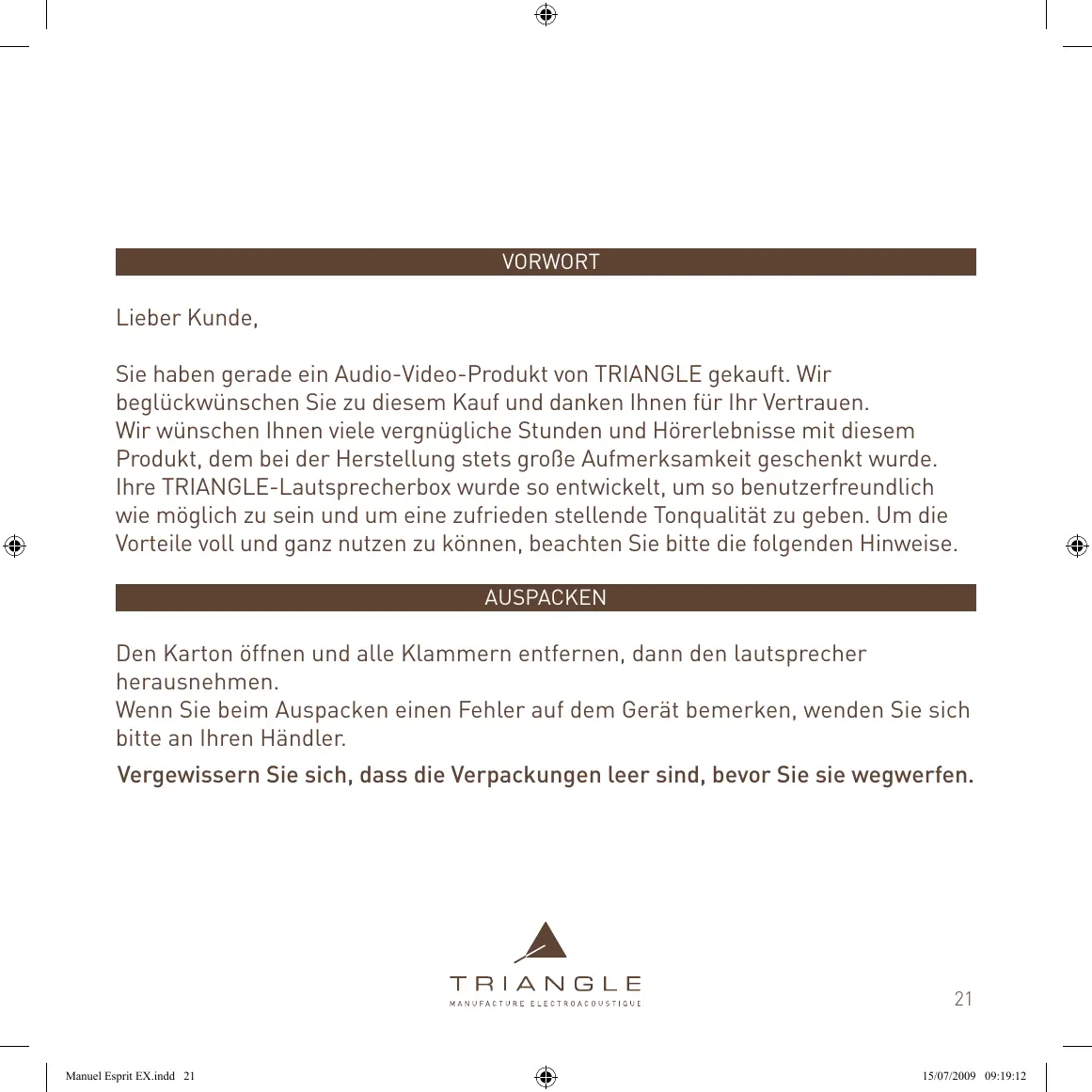

Sie haben gerade ein Audio-Video-Produkt von TRIANGLE gekauft. Wir beglückwūnschen Sie zu diesen Kauf und danken Ihnen für Ihr Vertrauen. Wir wūnschen Ihnen weitere vergnügliche Stunden und Hörerlebnisse mit diesen Produkt, dem bei der Herstellung stets große Aufmerksamkeit geschenkt wurde. Ihr TRIANGLE-Lautsprecherbox wurde so entwickelt, um so benutzerfreiendlich wie möglich zu sein und um eine zufriedenstellende Tonqualität zu geben. Um die Vorteile voll und ganz nutzen zu konnen, beachten Sieitte die folgenden Hinweise.

AUSPACKEN

Den Karton öffnen und alle Klammern entfernen, dann den lautsprecher herausnahmen.

Wenn Sie beim Auspacken einen Fehler auf dem Gerät bemerken, wenden Sie sichitte an ihren Handler.

Vergewissern Sie sich, dass die Verpackungen leer sind, bevor Sie sie wegwerfen.

Anschluss:

Stellen Sie ein Kabel mit ausreichendem Querschnitt bereit, das speziell für den Anschluss von Laatsprechern entwickelt wurde. Das Kabel Haute définition von TRIANGLE wird die besten Ergebnisse erzielen. Verwenden Sie Kabel gleicher Länge für den rechten und linken Laatsprecheritte achen Sie auf die Polung + und - für jeder Laatsprecher.

VORSICHTSMASSNAHMSN:

Wenn einer der Laufsprecher in der Höhe des Fernsehgeräts aufgestellt wird, können die Bildschirmfarben durch den Magnetismus des Laufsprechers gestört werden.itte halten Sie einen Mindestabstand von 1m ein. Diese Vorsichtsmaßnahme ist nicht für die Centerlautsprecher notwendig: Sie sind abgeschirmt (Begrenzung des abgestrahlten Magnetfelds).

Für diejenigen, die Ihr Hörsystem noch verbessern wollen, ist es möglich, die Option Bi-Wiring oder Bi-Amping zu verwenden. Alle Lautsprecher der Serie Esprit (bis auf der Surround-Lautsprecher) sind mit der Option Bi-Wiring oder Bi-Amping ausgestattet.

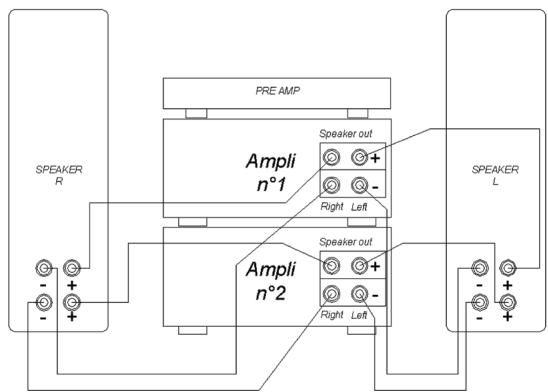

Mit dem Bi-Amping werden die Störgeräische zwischen den Basslautsprechern und den anderen Laufsprechern komplett beseitigt, da jeder Lautsprecher von seinem eigenen Verständner versorgt wird. Es mussen unbedingt identische Verständner verwendet werden, um die Einheitlichkeit des Laufsprechers aufrecht zu erhalten.

Hierzu reicht es, die Anschlussplatinen von der Klemmleiste zu ziehen und zwei Stereoversteller zu verwenden. Auf den Lautsprecherboxen sind die oberen Klemmen die Eingänge des Signals für den Mitteltonzweig/Hochtonzweig, während

die unteren Klemmen die Eingänge des Signals für den Tieftonzweig darstellen.

Ein Veränder gewährleistet die Versorgung des Tieftonzweigs, und der zweite die Versorgung für den Mittelton-/Hochtonzweig (siehe nachfolgenden Schema).

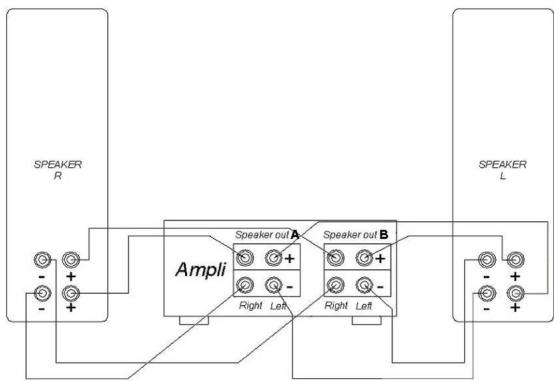

Wenn keine zwei Verständiger verwendet werden, können Sie nur einen verwenden, wenn dieser über zwei Laufsprechergruppen A und B verfügbar. Diese beiden Gruppen müssen ausgewählten werden. Es Goes in dem Fall um Bi-Wiring und nicht um Bi-Amping.

TRIANGLE
MANUFACTURE ELECTROACQUSTIQUE

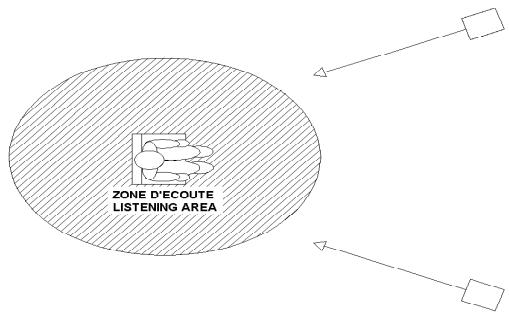

Platzierung für die Stereoanlage:

Für die Platzierung ihrer Lautsprecher müssen Sie folgende Regeln beachten:

• Vermeiden Sie zu hallende Räume, wie Wohnzimmer mit Fliesen ohne Teppich und mit Fenster ohne Vorhänge.
• Ihr Hörbereicharf sich nicht zu nah an den Laufsprecherboxen befinden: mindestens 2m entfernt.
• Der Abstand zwischen den Laufsprechern muss mindestens 2 m betragen, um einen hochwertigen Stereoeffekt zu gewährleisten.
• Ordnen Sie die Laufsprecher wenn möglich so an, dass sie in die Längsrichtung des Raums ausstrahlen.
• Vermeiden Sie eine Platzierung in den Ecken des Raums, sie begünstigende Erregung der raumeigenen Resonanzen,LANs Sie einen Platz von mindestens 40cm zwischen der Wand und dem Lautsprecher. Setzen Sie auf die Positionierung der Lautsprecher in Bezug auf die hintere Wand. Im Allgemeinen bewirkt eine nahere Position an der hinteren Wand eine Verbesserung der Wiedergabe in den Tieftonbereichen (zum Nachteil des Klangbildes) und umgekehrt begunstigt eine entfernte Position von Wand die Wiedergabe eines breiten und tiefen Klangbilds (machen Sie eine Insuche, um den besten Kompromiss in Ihrn Raum zu finden).

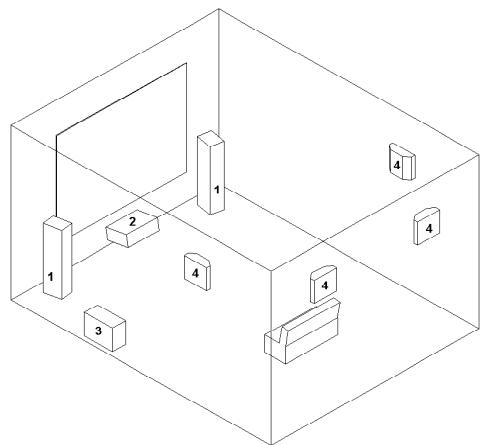

Platzierung für das Home Cinema:

Der typische Aufbau eines Home-Cinema-Systems beinhaltet:

1. Zwei Frontlautsprecher links und rechts
2. Einen Centerlautsprecher
3. Einen oder mehrere Subwoofer
4. ehrere Surround-Lautsprecher (Signal 5.1 : 2 Surround-Lautsprecher, Signal 6.1 : 3 Surround-Lautsprecher, Signal 7.1 : 4 Surround-Lautsprecher).

Um die Centerlautsprecher optimal zu platzieren, müssen dieselben Kriterien wie für die Aufstellung einer Stereoanlage beachtet werden (siehe Abschnitt Platzerung für die Stereoanlage).

• Der Centerlautsprecher muss auf der gleichen Linie wie die beiden Frontlautsprecher aufgestellt werden. Die Centerlautsprecher sind speziell mit Füssen ausgestattet (setzen Sie sich mit ihrem Handler in Verbindung).
  Die Verwendung eines Subwoofoers wird insbesondere für Home-Cinema-Systeme empfohlen, damit der Kanal für Spezialeffekte im extremen Tieftonbereich, der auf Trägern wie Audio- und Video-DVDs gespeichert ist, hergestellt werden kann. Seine Platzierung ist weniger kritisch, wenn Sie eine Anschlussfrequenz mit den Frontlautsprechern unterhalb 80Hz wahren. Unterhalb dieser Frequenz muss der Centerlautsprecher erhöher an die Frontlautsprecher positioniert werden, da sich die optimale Position zwischen diesen Lautsprechern befindet. Achten Sie auch daraufuf, den Lautsprecher nicht in einer Ecke des Raums aufzustellen, um die Erzeugung von unangenehmen Resonanzen zu vermeiden.

• Es wird empfohlen, die Surround-Lautsprecher in 1,5m und 2m de Höhe anzubringen. Sie sind für die Erzeugung der Raumatmosphäre zuständig, der Hörer muss sie nicht lokalisieren können. Sie müssen davon nicht in Ohrenhöhe aufgestellt werden. Auf den Surround-Lautsprechern von TRIANGLE finden Sie Wandbefestigungspunkte.itte achten Siue auf eine Befestigung entsprechend dem Gewicht des Lautsprechers.

Alle weiteren Angaben zur Parametrierung ihrer Anlage finden Sie in der Bedienungsanleitung Ihres A/V-Verständerkers.

AuswahldesVerstarkers:

Stellen Sie einen hochwertigen Verstärker (das Ergebnis kann nur better werden) mit ausreichender Leistung bereit. Es wurde better, einen leistungsstarken Verstärker zu verwenden, der weniger Verzerrungen erzeugt, als einen weniger leistungsstarken Verstärker, der das Leben ihrer Lautsprecher erheblich verkurzt und gefährdet. Schließlich möchten wir Sie darauf auf hinweisen, dass der Lautstärkeregler in mittlerer Position auf keinen Fall bedeutet, dass der Verstärker nur die „Hälfte” seiner Leistung erbringt. Dies hangt zunachst von der Empfindlichkeit seiner Eingänge und vom Ausgangspiegel der verwendenten Quelle ab.

Weitere Informationen über den Aufbau Ihr's Systems finden Sie auf der Internetseite: www.triangle-fr.com

HINWEIS ZUR GARANTIE

Wir gewöhren Ohnen eine Garantie von 5 Jahren auf sãmtliche TRIANGLE-Lautsprecher. Diese Zeit beträgt zwei Jahre für die Veränder der Subwoofer. Die Garantie wird ab dem Kaufdatum wirksam unddeckt alle Fabrikationsfehler oder Schäden, die Ihr Lautsprecher aufweisen konnte und die auf eben diese Fehler zureckzuführen sind. These Garantie wird nur dem ersten Nutzer thesees Produkts und nur nach Erhalt des Garantiescheins von der Gesellschaft TRIANGLE, dem ein Duplikat der Kaufrechnung beiliegt, gewährt.

Sie ist nicht übertragbar im Falle eines Wiederverkaufs des genannten Produkts. Außer dem erlischt sie von Rechts wegen bei Ausfallen, die auf eine unsachgemäß Behandlung oder eine falsche Handhabung zurückzuführn sind.

VonderGarantieausgeschlossensind:

• Durch Leistungsüberschreitung verbrannte Spule
  Jeder Ausfall, der auf eine Nutzung für berufliche Zwecke zusückzuführn ist (Vertonung, public adress, usw.)
• Jeder Ausfall, der auf eine Aufbewährung in einem zu feuchten Raum zurückzuführen ist
  Zerkratzte oder abgerissene Membran
  Eingedrückte Kuppel oder Kegel
  Gerissene Aufhängung
• Jeder Ausfall, der auf einem mechanischen Stoß zurückzuführen ist (Fall, Druckschäden, usw.)
  Jeder Ausfall, der auf einen Eingriff einer nicht von Triangle beauftragten Person zurückzuführren ist
• Einwirkungen auf die Holzstruktur (Kratzer, Druckschäden, verschiedene Stöße)

Ablauf der Reparatur des Lautspechers unter Anwendung der Garantie:

Wenn der Lautsprecher in seinem Erwerbsland verwendet wird, setzen Sie sich mit dem Handler in Verbindung, der Ihnen diesen Lautsprecher verkauft hat.

Wenn der Lautsprecher in einem anderen Land als dem Erwerbsland verwendet wird, setzen Sie sich mit dem nationalen Vertriebshandlender in Verbindung, der Ihnenden Ort, an dem Ihr Gerät repariert wird, mitteilen wird.

Sie können TRIANGLE in Frankreich anrufen oder unsere Internetseite besuchen, um die Kontaktdaten Ihr's örtlichen Vertriebshandlcers in Erfahrung zu bringen.

RECYCLING

Umweltschutz:

Ihr Produkt enthalt zahlreiche verwertbare oder recyclebare Baustoffe Geben Sie diesen an einer Sammelstelle ab.

BESONDERHEITEN

Produkte	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Empfindlichkeit (dB/W/m)	91	92	91	90	91	91
Bandbreite (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Zulässige Leistung (W)	60	80	60	80	100	120
Spitzenbelastbarkeit (W)	120	160	120	160	200	240
Wege	2	2	2	2	2,5	3
Nennimpedanz	8	8	8	8	8	8
Mindestimpedanz	3,8	5,1	3,8	4,4	4,4	3,4
Untere Übernehmefrequency (Hz)					250	250
Obere Übernehmefrequency (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Ausmaße Holzstruktur (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Ausmaße mit Grundplatte (mm, H x L x P)					1060x370x380	1140x370x380
Nettogewicht (kg)	5	10	6,5	8,5	20	22,5
