DPX702 - Projecteur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur numérique
Marque	VIEWSONIC
Modèle	DPX702
Alimentation	Adaptateur d'alimentation secteur (inclus)
Consommation électrique	Conforme classe B (Faible consommation)
Technologie d'affichage	Définition standard (probablement DLP ou LCD)
Résolution native	SVGA (800x600) estimée
Luminosité	Environ 2000 lumens (estimation)
Durée de vie de la lampe	Jusqu'à 5000 heures en mode économique
Connectivité	Entrée VGA, composite, USB (pour mise à jour)
Haut-parleur intégré	Oui, mono
Dimensions (L x P x H)	Environ 300 x 220 x 90 mm
Poids	Environ 2,5 kg
Température de fonctionnement	0 °C à 35 °C
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Ne pas obstruer les ventilations ; débrancher en cas d'orage
Certifications	FCC classe B, CE, RoHS
Contenu de l'emballage	Projecteur, adaptateur secteur, câble VGA, guide de démarrage rapide

FOIRE AUX QUESTIONS - DPX702 VIEWSONIC

Comment allumer et éteindre le projecteur VIEWSONIC DPX702 ?

Pour allumer, appuyez sur le bouton Marche/Arrêt (symbole ◎). Pour éteindre, maintenez le même bouton enfoncé quelques secondes. Attention : l'horloge interne se réinitialise après une coupure prolongée.

Quels types de sources vidéo puis-je connecter ?

Le projecteur dispose d'entrées VGA (pour ordinateur), composite (câble jaune) et d'un port USB pour mise à jour du firmware. Un câble VGA est fourni.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon propre et sec, légèrement humide si nécessaire. Ne jamais utiliser de solvants ou de produits abrasifs. Consultez la section 'Nettoyage de l'écran' dans la notice pour plus de détails.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le voyant d'alimentation ne s'allume pas, contactez le service client ViewSonic (voir site internet). Le numéro de série est nécessaire.

Comment régler la luminosité de l'image ?

Utilisez les boutons de navigation (haut/bas) pour accéder au menu et ajuster la luminosité. Les réglages sont accessibles via la touche OK pour valider.

Le projecteur chauffe-t-il beaucoup ?

Oui, c'est normal. Assurez-vous que les orifices de ventilation ne sont pas obstrués. Ne placez pas l'appareil près de sources de chaleur. Une ventilation adéquate prolonge la durée de vie.

Quelle est la durée de vie de la lampe ?

La lampe peut durer jusqu'à 5000 heures en mode économique. En mode normal, elle est d'environ 3000 heures. Remplacez-la uniquement par une lampe certifiée ViewSonic.

Comment restaurer les paramètres d'usine ?

Allez dans le menu RÉGLAGES, puis sélectionnez Par défaut. Confirmez avec 'Oui'. Cela réinitialise tous les réglages, y compris la date et l'heure.

Le projecteur est-il compatible avec les cartes mémoire ?

Non, le VIEWSONIC DPX702 est un projecteur sans lecteur de carte. Utilisez les entrées VGA ou composite pour diffuser du contenu depuis un ordinateur ou un lecteur externe.

Puis-je utiliser le projecteur avec une rallonge électrique ?

Oui, mais assurez-vous que la rallonge est de bonne qualité et ne dépasse pas la puissance nominale. Évitez de faire passer le câble là où on pourrait marcher dessus.

MODE D'EMPLOI DPX702 VIEWSONIC

This Class B digital apparatus complies with Canadian ICES-003. - Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

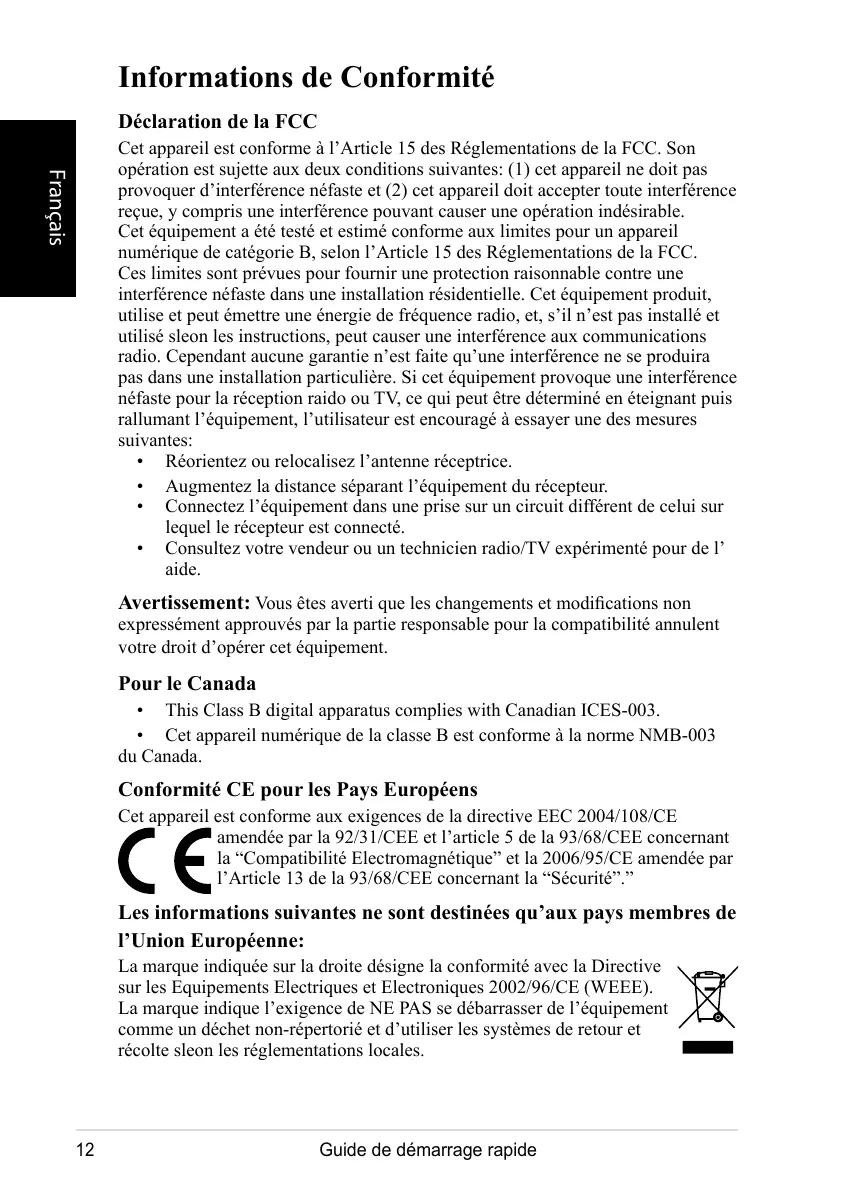

Déclaration de la FCC

Cet appareil est conforme à l'Article 15 des Réglementations de la FCC. Son opération est sujette aux deux conditions suivantes: (1) cet appareil ne doit pas provoquer d'interférences néfastes et (2) cet appareil doit accepter toute interférence reçue, y compris une interférence pouvant causer une opération indésirable. Cet équipement a été testé et estimé conforme aux limites pour un appareil numérique de catégorie B, selon l'Article 15 des Réglementations de la FCC. Ces limites sont prévues pour fournir une protection raisonnable contre une interférence néfaste dans une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio, et, s'il n'est pas installé et utilisé selon les instructions, peut causer une interférence aux communications radio. Cependant aucune garantie n'est faite qu'une interférence ne se produit pas dans une installation particulière. Si cet équipement provoque une interférence néfaste pour la réception radio ou TV, ce qui peut être déterminé en éteignant puis rallumant l'équipement, l'utilisateur est encouragé à essayer une des mesures suivantes:

Réorientez ou relocalisez l'antenne réceptrice. Augmentez la distance séparant l'équipement du récepteur. - Connectez l'équipement dans une prise sur un circuit différent de celui sur lequel le récepteur est connecté. - Consultez votre vendeur ou un technicien radio/TV expérimenté pour de l'aide.

Avertissement: Vous êtes averti que les changements et modifications non expressément approuvés par la partie responsable pour la compatibilité annulent votre droit d'opérer cet équipement.

Pour le canada

This Class B digital apparatus complies with Canadian ICES-003. - Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conformité ce pour les pays européens

Cet appareil est conforme aux exigences de la directive EEC 2004/108/CE

CE amendée par la 92/31/CEE et l'article 5 de la 93/68/CEE concernant la "Compatibilité Electromagnétique" et la 2006/95/CE amendée par l'Article 13 de la 93/68/CEE concernant la "Sécurité".

Les informations suivantes ne sont destinées qu'aux pays membres de l'union européenne:

La marque indiquée sur la droite désigne la conformité avec la Directive sur les Equipements Electriques et Electroniques 2002/96/CE (WEEE). La marque indique l'excidence de NE PAS se débarrasser de l'équipement comme un déchet non-repertorié et d'utiliser les systèmes de retrait et récolte selon les réglementations locales.

Importantes instructions de sécurité

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Faites attention à tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cette unité près de sources d'eau.
6. Nettoyez avec un chiffon propre et sec. Si le Projecteur est encore sale, veuillez consulter la section "Nettoyage de l'écran" dans ce guide pour plus d'instructions.
7. Ne bloquez aucune orifice de ventilation. Installez l'unité selon les instructions du fabricant.
8. N'installez pas près des sources de chaleur du genre radiateurs, fours ou d'autres appareils (y compris des amplificateurs) qui produisent de la chaleur.
9. Ne défaites pas la fonction de sécurité de la fiche polarisée ou de type sol. Une fiche polarisée a deux lames dont une plus grande que l'autre. Une fiche de type sol a deux lames et une troisième dent de sol. La lame plus large et la troisième dent sont des caractéristiques de sécurité. Si la fiche fournie ne convient pas à votre prise, consultez un électricien pour le changement de la prise obsolète.
10. Protégez le cordon électrique pour qu’il ne se fasse pas pincer ni que personne ne s’y prenne les pieds au niveau des : réceptacles de commodité et points de leurs sorties de l’unité. Assurez-vous que la prise électrique soit située proche de l’unité afin qu’elle soit facilement accessible.
11. N'utilisez que les accessoires spécifiés par le fabricant.
12. N'utilisez qu'avec un plateau, un stand, un trépied, un support ou une table spécifique par le fabricant ou vendu avec l'unité. Lorsqu'un plateau est utilisé, faites attention en bougeant la combinaison plateau/unité pour éviter toute blessure en raison d'une chute.
13. Débranche l'unité lorsqu'elle n'est plus utilisée pour une longue période de temps.
14. Pour toute réparation, veuillez consulter un technicien de réparation qualifié. Une réparation est requise lorsque l'unité a été endommagée du genre : si le cordon d'alimentation ou la fiche électrique est endommagée, si un produit liquide s'est répandu ou que des objets sont tombés dans l'unité, si l'unité a été exposée à la pluie ou l'humidité ou si l'unité ne fonctionne pas normalement ou est tombée.

Déclaration de conformité rohs

Ce produit a été conçu et fabriqué en conformité avec la Directive 2002/95/EC du Parlement Européen et du Conseil de l'Europe sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS) et est estimé conforme aux valeurs de concentration maximale émises par le Comité Européen d'Adaptation Technique (TAC) comme indiqué ci-dessous:

Substance	Concentration maximale Proposée	Concentration réelle
Plomb (Pb)	0.1%	< 0.1%
Mercure (Hg)	0.1%	< 0.1%
Cadmium (Cd)	0.01%	< 0.01%
Chromium hexavalent (Cr6+)	0.1%	< 0.1%
Biphényles polybrominés (PBB)	0.1%	< 0.1%
Diphényles éther polybrominés (PBDE)	0.1%	< 0.1%

Certains composants de produits comme indiqués ci-dessus sont exemples de par l'Annexe des Directives RoHS comme indiqué ci-dessous:

Exemples de composants:

1. Le mercure dans les lampes fluorescentes compactes sans dépasser 5mg par lampe et dans les autres lampes non spécifiquement mentionnées dans la Directive RoHS.
2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les tubes fluorescents et les parties de céramique électronique (comme les appareils piézoélectroniques).
3. Le plomb dans les soudures de type haute température (du genre alliages de plomb contenant 85% de plomb).
4. Le plomb comme élément d'alliage dans l'acier contenant jusqu'à 0,35% de plomb, l'aluminium contenant jusqu'à 0,4% de plomb et comme alliage du cuivre contenant jusqu'à 4% de plomb.

Contenu de l'emballage

Vérifiez que l'emballage de votre cadre photo numérique contient les éléments suivants.

Cadre photo numérique - Adaptateur d'alimentation Support Guide de démarrage rapide Cable USB - Face avant de remplacement*

• La face avant fournie varie selon le modèle que vous avez acheté.

Remplacer la face avant

Si l'emballage de votre cadre photo numérique contient une face avant de rechange, suivez ces instructions pour replacer la face avant à votre guise.

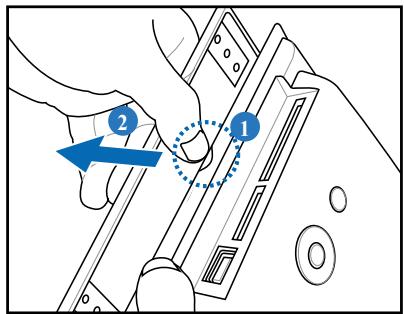

1. Repérez la découpe sur le bord près du support de carte mémoire.
2. Suivez les instructions de la figure et soulevez doucement la face avant.

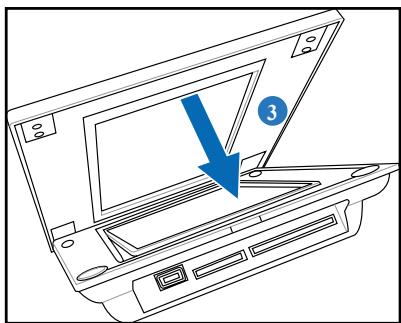

1. Pour installer une nouvelle face avant, alignez le bord du panneau avec le cadre photo numérique et placez doucement le panneau sur l'appareil.

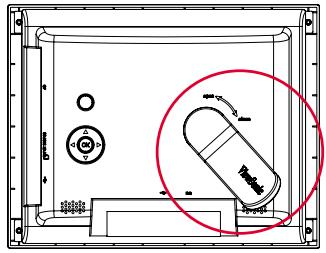

1. Alignez la tête du support avec le socle, puis faites tourner dans le sens des aiguilles d'une montre jusqu'à ce que le support se verrouille en position.

1. Branchez l'adaptateur d'alimentation entre l'appareil et la prise secteur.

Repérez les touches de commande (sur le panneau arrière) Repérez les boutons de commande sur le panneau arrière selon le tableau suivant.

Bouton	Fonction
OK	Entrer ou confirmer la sélection
Gauche	Aller à la sélection suivante ou à droite
Droite	Déplacer à la sélection suivante ou vers la droite
Haut	Aller vers le haut
Bas	Aller vers le bas
◎	Marché / Arrêt

Allumez l'appareil

Appuyez sur pour allumer l'appareil, l'écran principal apparait alors.

Éteignez l'appareil

Appuyez pendant plusieurs secondes sur pour éteindre l'appareil.

Remarque: L'heure et la date du système sont réinitialisés aux valeurs d'usine par défaut une fois que l'appareil est éteint. Veuillez utiliser le mode d'économie d'énergie pour maintenir les réglages de date et d'heure dans l'appareil.

Pour vous permettre de régler la luminosité de l'écran.

Pour vous permettre de choisir la langue dont vous avez besoin.

Par défaut

Allez dans RÉGLAGES > Par défaut, puis choisissez Oui pour restaurer les paramètres d'usine par défaut, ou Non pour annuler le choix.

Réglez le bip

Pour vous permettre d'activer ou désactiver le bip des touches.

État

Pour afficher la version logicielle et la taille mémoire actuelle.

Lorsque la batterie est faible, le message Batterie faible, veuillez brancher l'adaptateur d'alimentation apparaît sur l'écran. Branchez immédiatement l'adaptateur d'alimentation, ou l'appareil risque de s'éteindre rapidement.

Affichage des photos

À partir de l'écran principal, appuyez sur les touches haut et bas pour CHOISIR PHOTO, puis choisissez la source des photos que vous pouvez afficher.

Les photos stockées dans l'appareil apparaisent lorsqu'aucune carte mémoire ni clé USB n'est connectée.

Lorsque la source des photos est chose, appuyez sur OK pour commuter entre les modes d'affichage :

Mode navigation : affichage manuel des photos une par une Mode miniatures : liste de toutes les photos Lorsque vous regardez des photos en mode miniature, appuyez sur la touche Bas pendant plusieurs secondes puis relâchez pour ouvrir rapidement le menu de réglage des paramètres de photo.

• Mode diaporama : défilement automatique de l'affichage des photos Pour quitter la fonction PHOTO, passez en mode miniature, puis appuyez sur la touche Haut.

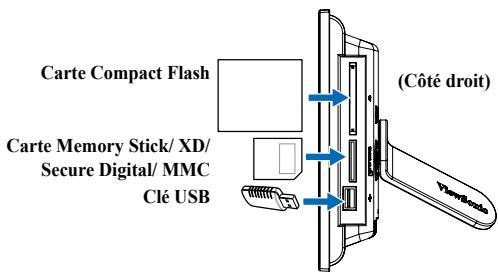

Affichez les photos de votre carte mémoire ou de votre clé USB

1. Insérez votre carte mémoire avec les photos dans le slot correspondant, OU : insérez votre clé USB dans le port USB.
2. Les photos de votre carte mémoire apparaisent au bout de quelques secondes.

Copier des photos depuis votre source de photos

1. En mode miniature, appuyez sur les touches de navigation pour choisir une photo.
2. Appuyez sur la touche Bas pendant plusieurs secondes puis relâchez pour ouvrir rapidement le menu de réglage.
3. Choisissez Copier vers ou Copier tout vers, puis appuyez sur OK.
4. Choisissez la source où vous voulez stocker les photos choisies.
5. Appuyez sur OK pour copier.

Copier plusieurs photos

1. En mode miniature, CHOISSEZ une photo puis appuyez sur la touche de navigation Bas. La photo choisie est marquée d'un +.
2. Répétez l'étape 1 pour les autres photos que vous voulez copier vers une source.
3. Pour finir la sélection, répétez l'étape 1 de la section Copier des photos depuis votre source de photos.

Supprimer des photos depuis votre source de photos

1. En mode miniature, appuyez sur les touches de navigation pour choisir une photo.
2. Appuyez sur la touche Bas pendant plusieurs secondes, puis relâchez pour ouvrir rapidement le menu de réglage.
3. Choisissez Supprimer ou Supprimer tout, puis appuyez sur OK.

Supprimer plusieurs photos

1. En mode miniature, CHOISISSEZ une photo puis appuyez sur la touche de navigation Bas. La photo choisie est marquée d’un +.
2. Répétez l'étape 1 pour les autres photos que vous voulez supprimer.
3. Pour finir la sélection, répétez l'étape 1 de la section Supprimer des photos depuis votre source de photos.

Menu de réglage photo

En mode miniature, appuyez sur la touche Bas pendant plusieurs secondes puis relâchez pour ouvrir rapidement le menu de réglage photo. À partir du menu de réglage photo, vous pouvez régler l'affichage écran, l'ordre/les effets/la vitesse du diaporama, copier ou supprimer des photos, ou faire pivoter des photos.

• Plein écran : pour passer la photo affichée en plein écran. Une fois en plein écran, la photo affichée est automatiquement découverte pour tenir sur l'écran.
• Ordre du diaporama : pour régler l'ordre de transition des photos.
• Effet diaporama : pour régler l’effet de transition des photos. Vitesse diaporama : pour régler la fréquence de transition des photos.
• Copier/Copier tout vers : pour copier une photo, ou toutes, vers une source choisie.
• Supprimer/Supprimer tout : pour supprimer une photo, ou toutes.
• Effet : pour afficher les photos en noir et blanc.
• Pivoter : pour pivoter la photo affichée de 0/90/180/270 degrés.

Formats pris en charge

JPEG: JPEG de base (4:4:4/4:2:2/4:2:0, prise en charge jusqu'à 8000 x 8000 pixels), JPEG progressif (prise en charge jusqu'à 1024 x 1024 pixels)

BMP: Bitmap non chiffré MS Windows V3.1/4/8/16/24. (Prise en charge jusqu'à 1024 x 1024 pixels)

Le système vous permet d'afficher 4000 photos au plus à partir de votre carte mémoire ou de votre clé USB.

Service clientèle

Pour une aide technique ou un service sur le produit, veuillez voir le tableau ci-dessous ou contacter votre revendeur.

Note : Vous aurez besoin du numéro de série du produit.

Pays/Région	Site Internet	T= Téléphone F= Fax	E-mail
France et autres pays francophones en Europe	www. viewsoniceurope. com/fr/	www.viewsoniceurope. com/uk/Support/ Calldesk.htm
Canada	www.viewsonic.com	T= 866 463 4775 F= 909 468 5814	service.ca@ viewsonic.com

• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• Classe B x_0, x_1, x_2
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• B ICES-003
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE 92/31/EEC93/68/EEC Art.5EEC2004/108/EC93/68/EEC Art.132006/95/EC
