VMC HYGRO A OZEO HA - VMC (Ventilation Mécanique Contrôlée) UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VMC Hygro A
Débit d'air	Jusqu'à 300 m³/h
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	600 x 600 x 300 mm
Poids	15 kg
Compatibilités	Compatible avec les conduits de ventilation standard
Fonctions principales	Récupération de chaleur, régulation hygrostatique
Entretien et nettoyage	Filtres lavables, nettoyage recommandé tous les 6 mois
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Protection contre les surchauffes, conforme aux normes CE
Informations générales	Idéal pour les logements neufs ou rénovés, améliore la qualité de l'air intérieur

FOIRE AUX QUESTIONS - VMC HYGRO A OZEO HA UNELVENT

Qu'est-ce que la VMC Hygro A Ozeo HA ?

La VMC Hygro A Ozeo HA est un système de ventilation mécanique contrôlée qui permet de réguler l'humidité dans votre intérieur tout en assurant un renouvellement d'air optimal.

Comment installer la VMC Hygro A Ozeo HA ?

L'installation de la VMC Hygro A Ozeo HA doit être réalisée par un professionnel. Assurez-vous de suivre les instructions fournies dans le manuel et de respecter les normes de ventilation en vigueur.

Quels sont les avantages de la VMC Hygro A Ozeo HA ?

Les avantages incluent une meilleure qualité de l'air, une régulation automatique de l'humidité, une réduction des risques de moisissures et une consommation d'énergie optimisée.

Que faire si la VMC ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que le disjoncteur n'est pas déclenché. Si le problème persiste, consultez le manuel d'utilisation ou contactez un professionnel.

Comment entretenir la VMC Hygro A Ozeo HA ?

Un entretien régulier est nécessaire. Vous devez nettoyer ou remplacer les filtres tous les 6 mois et vérifier le bon fonctionnement des bouches d'extraction et des entrées d'air.

Quel est le niveau sonore de la VMC Hygro A Ozeo HA ?

La VMC Hygro A Ozeo HA est conçue pour fonctionner silencieusement, avec un niveau sonore généralement inférieur à 30 dB en fonctionnement normal.

Est-ce que la VMC Hygro A Ozeo HA consomme beaucoup d'énergie ?

Non, la VMC Hygro A Ozeo HA est conçue pour être économe en énergie, avec une consommation réduite grâce à son système de régulation de l'humidité.

Comment savoir si les filtres de la VMC doivent être remplacés ?

Si vous remarquez une diminution du débit d'air ou si les filtres sont visiblement encrassés, il est temps de les remplacer. Un entretien régulier est recommandé tous les 6 mois.

Puis-je installer la VMC Hygro A Ozeo HA moi-même ?

Il est conseillé de faire appel à un professionnel pour l'installation afin de garantir un fonctionnement optimal et le respect des normes de sécurité.

La VMC Hygro A Ozeo HA peut-elle être utilisée dans tous les types de logements ?

Oui, la VMC Hygro A Ozeo HA est adaptée à la plupart des logements, mais il est recommandé de vérifier la compatibilité avec votre installation existante.

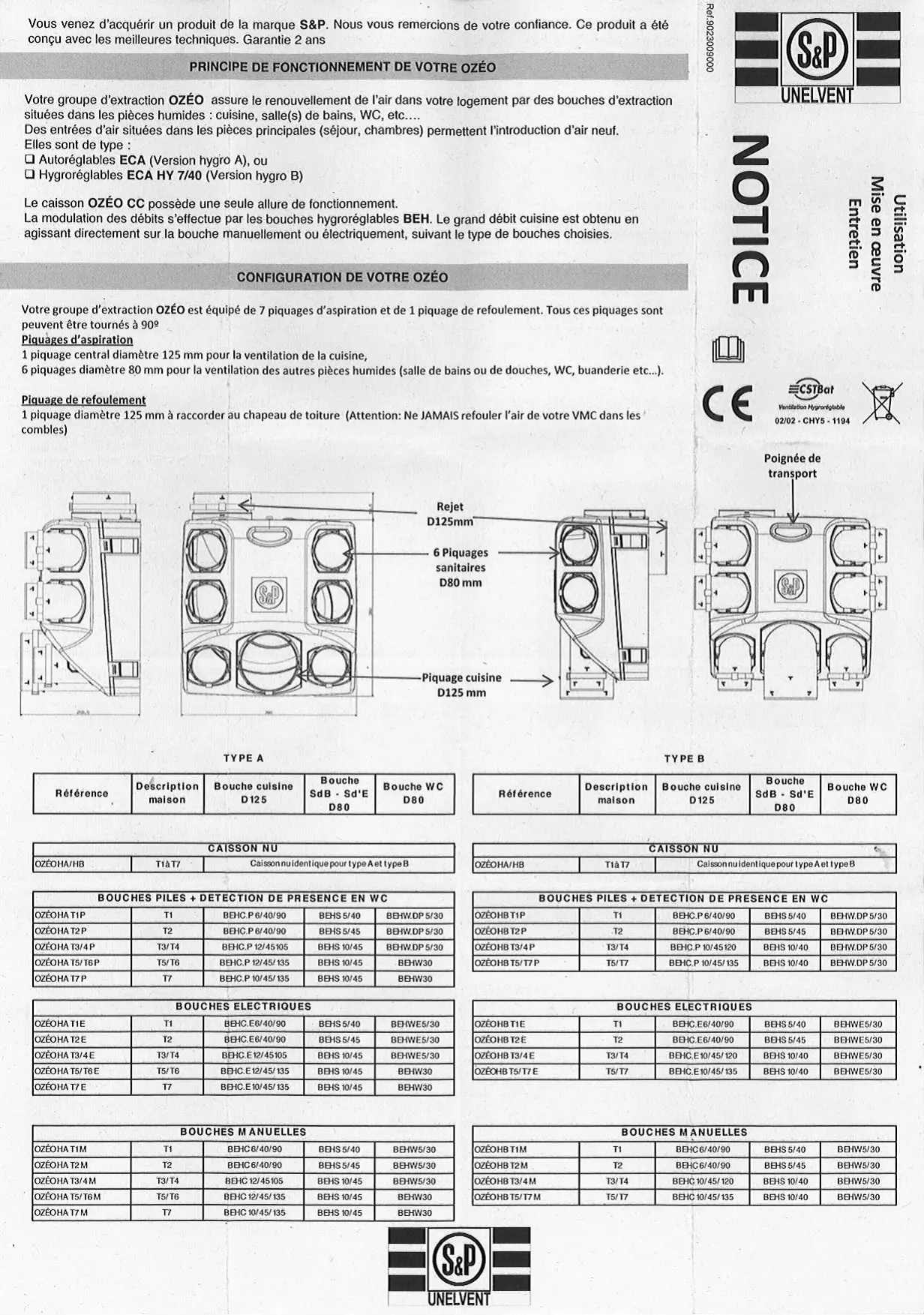

MODE D'EMPLOI VMC HYGRO A OZEO HA UNELVENT

Vous venez d'acquérir un produit de la marque S&P. Nous vous remercions de toute confiance. Ce produit a été conçu avec les meilleures techniques. Garantie 2 ans

Votre groupe d'extraction OZEO assure le renouvellement de l'air dans votre logement par des bouches d'extraction situées dans les pièces humides : cuisine, salle(s) de bains, WC, etc....

Des entrées d'air situées dans les pièces principales (séjour, chambres) permettent l'introduction d'air neuf.

Elles sont de type :

Autoreglables ECA (Version hygro A), ou Hygroglables ECA HY 7/40 (Version hygro B)

Le caisson OZEO CC possède une seule allure de fonctionnement.

La modulation des débits s'effectue par les bouches hygrolégables BEH. Le grand début cuisine est obtenu en agissant directement sur la bouche manuelle ou électriquement, suivant le type de bouches choisis.

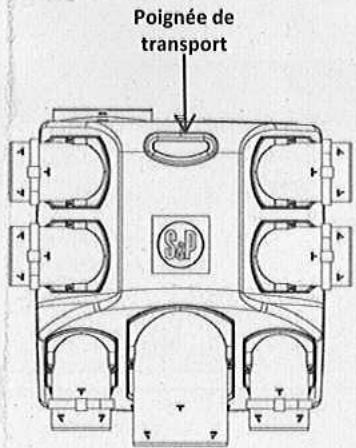

Configuration de votre ozéo

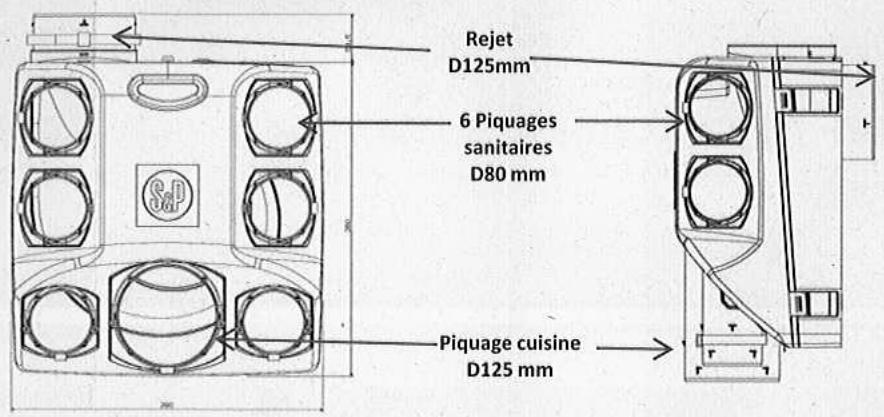

Votre groupe d'extraction OZEO est équipée de 7 piquages d'aspiration et de 1 piquage de refoulement. Tous ces piquages sont peut-être tournés à 90.

Piquages d'aspiration

1 piquage central diamètre 125 mm pour la ventilation de la cuisine, 6 piquages diamètre 80 mm pour la ventilation des autres pièces humides (salle de bains ou de douches, WC, buanderie etc...).

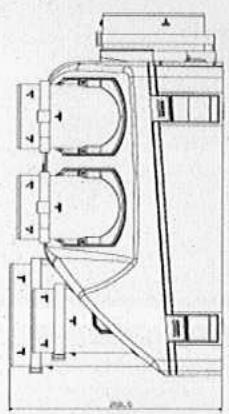

Piquage de refoulement

1 pique diamètre 125 mm à raccorder au chapeau de toiture (Attention: Ne JAMAIS refouler l'air de votre VMC dans les combles)

TYPE A

Référence

Descriptionmaison

Bouche cuisineD125

BoucheSdB - Sd'E D80

Bouche WC D80

TYPE B

Référence

Description malson

Bouche cuisine D125

Bouche SdB - Sd'E D80

Bouche WC D80

CAISSON NU
OZÉOHA/HB	T1à T7	Caisson nuidentique pour type A et type B

CAISSON NU
OZÉOHA/HB	T1à T7	Caissonnuidentique pour type A et type B

BOUCHES PILES + DETECTION DE PRESENCE EN WC
OZÉOHA T1P	T1	BEHC.P 6/40/90	BEHS 5/40	BEHW.DP 5/30
OZÉOHA T2P	T2	BEHC.P 6/40/90	BEHS 5/45	BEHW.DP 5/30
OZÉOHA T3/4P	T3/T4	BEHC.P 12/45105	BEHS 10/45	BEHW.DP 5/30
OZÉOHA T5/T6P	T5/T6	BEHC.P 12/45/135	BEHS 10/45	BEHW30
OZÉOHA T7P	T7	BEHC.P 10/45/135	BEHS 10/45	BEHW30

BOUCHES PILES + DETECTION DE PRESENCE EN WC
OZÉOH B T1P	T1	BEHC.P 6/40/90	BEHS 5/40	BEHW.DP 5/30
OZÉOH B T2 P	T2	BEHC.P 6/40/90	BEHS 5/45	BEHW.DP 5/30
OZÉOH B T3/4 P	T3/T4	BEHC.P 10/45120	BEHS 10/40	BEHW.DP 5/30
OZÉOH B T5/T7 P	T5/T7	BEHC.P 10/45/135	BEHS 10/40	BEHW.DP 5/30

BOUCHES ELECTRIQUES
OZÉOHAT1E	T1	BEHC.E6/40/90	BEHS 5/40	BEHWES/30
OZÉOHAT2E	T2	BEHC.E6/40/90	BEHS 5/45	BEHWES/30
OZÉOHAT3/4E	T3/T4	BEHC.E12/45105	BEHS 10/45	BEHWES/30
OZÉOHAT5/T6E	T5/T6	BEHC.E12/45/135	BEHS 10/45	BEHW30
OZÉOHAT7/E	T7	BEHC.E10/45/135	BEHS 10/45	BEHW30

BOUCHES ELECTRIQUES
OZÉOHBT1E	T1	BEHC.E6/40/90	BEHS 5/40	BEHIWE5/30
OZÉOHBT2E	T2	BEHC.E6/40/90	BEHS 5/45	BEHIWE5/30
OZÉOHBT3/4E	T3/T4	BEHC.E10/45/120	BEHS 10/40	BEHIWE5/30
OZÉOHBT5/T7 E	T5/T7	BEHC.E10/45/135	BEHS 10/40	BEHIWE5/30

BOUCHES MANUELLES
OZÉOHAT1M	T1	BEHC 6/40/90	BEHS 5/40	BEHW5/30
OZÉOHAT2M	T2	BEHC 6/40/90	BEHS 5/45	BEHW5/30
OZÉOHAT3/4M	T3/T4	BEHC 12/45/105	BEHS 10/45	BEHW5/30
OZÉOHAT5/T6M	T5/T6	BEHC 12/45/135	BEHS 10/45	BEHW30
OZÉOHAT7M	T7	BEHC 10/45/135	BEHS 10/45	BEHW30

BOUCHES MANUELLES

BOUCHES MANUELLES
OZÉOH B T1M	T1	BEHC 6/40/90	BEHS 5/40	BEHW5/30
OZÉOH B T2 M	T2	BEHC 6/40/90	BEHS 5/45	BEHW5/30
OZÉOH B T3/4 M	T3/T4	BEHC 10/45/120	BEHS 10/40	BEHW5/30
OZÉOH B T5/T7 M	T5/T7	BEHC 10/45/135	BEHS 10/40	BEHW5/30

Rerreee

Entretien Mise en œuvre e e

CSTBat

02/02-CHY5-1194

TYPE B

CAISSON NU

BOUCHES PILES + DETECTION DE PRESENCE EN WC

ES + DETECTION DE PRESENCE EN WO

1 Décliper tous les piquages

2 Opter les piquages non utilisés à l'aide des bouchons (Qte:4).

3 Positionner le conduit sur les piquages jusqu'à la rainure A

4 Positionner l'isolant jusqu'à la rainure A A

5 Positionner le fourreau extérieur jusqu'à la rainure A

6 Fixer le tout à l'aide du collier EasyFix

MONTAGE SUSPENDU 7A Suspendre le groupe à l'aide de la cordelette.

Fixation sur un support (MUR, cloison, plafond, DALLE)

7B1 Positionner le gabarit de perçage

7B2 Percer les trous de fixation

7B3 Fixer le groupe à l'aide de 4 vis D6 mm

Montage des piquages sur le GROUPE

8 Cliper les piquages en respectant l'ordre 1 puis 2 (cuisine D125, sanitaires D80). Montage à (8) ou en ligne (8bis)

8 BIS

Votre caisson est installé

À l'aide d'un tournevis plat, décliper le bouchon.

Repositionner le bouchon.

Clipper le piavage du rejet.

Le piquage est prêt à recevoir le conduit de rejet.

Branchement electrique

Ouvrir la trappe électrique à l'aide d'un tournevis plat,

Passer la gaine par le presse-étoupe

Raccorder selon le schéma. Note: L'appareil étant de classe 2, la terre n'est pas nécessaire.

Refermer la trappe électrique

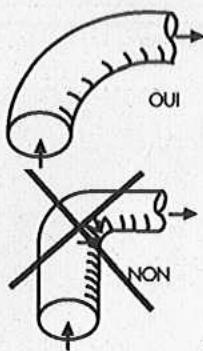

Montage des GAINES

Le réseau est réalisé en gaine souple PVC, et il doit être le plus simple possible : - Éviter les longueurs (bien tendre la gaine) et coudes superflus. Faire des coudes de grands rayons. - Ne pas écraser les gaines, n'utiliser qu'un seul piquage par bouche, - Pour l'extraction, n'utiliser que de la gaine isolée type GP Iso, L'aspiration est réalisée avec de la gaine 125mm pour la cuisine et 80 pour les autres pièces humides, Le rejet du groupe d'extraction doit être raccordé avec de la gaine 125 à une sortie de toiture aéraulique de même diamètre,

Entretien

IMPORTANT: Avant toute intervention, mettre votre appareil hors tension

Au moins deux fois par an :

Nettoyer les bouches d'extraction sanitaires et cuisine (voir notice jointe à la bouche).

Dépoussierer les entrées d'air des pièces principales.

Tous les 2 ans :

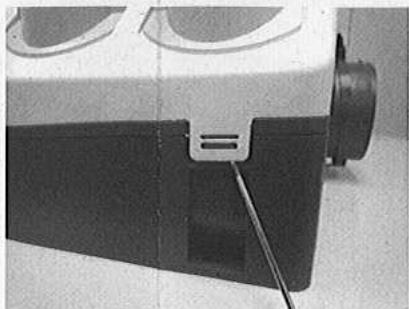

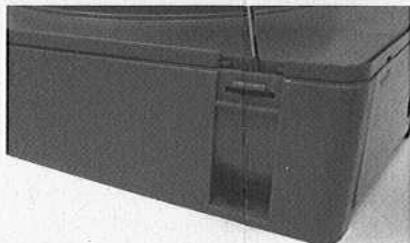

Dépoussière l'intérieur du groupe d'extraction OZEO en dégrafant les 4 clips du plenum. La volute, à l'aide d'un tournevis.
