SANIGEM - VMC (Ventilation Mécanique Contrôlée) UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sanitaire
Caractéristiques techniques principales	Évacuation d'air, filtration, réduction des nuisances sonores
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Variable selon le modèle (ex. 300 x 300 x 150 mm)
Poids	Environ 2,5 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Fonctions principales	Extraction d'air, déshumidification, filtration de l'air
Entretien et nettoyage	Filtres remplaçables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Idéal pour les salles de bains et cuisines, fonctionnement silencieux

FOIRE AUX QUESTIONS - SANIGEM UNELVENT

Comment nettoyer le filtre du Sanigem ?

Pour nettoyer le filtre, retirez-le du Sanigem et rincez-le à l'eau chaude. Laissez sécher complètement avant de le remettre en place.

Que faire si le Sanigem ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le service client.

Quelle est la durée de vie du Sanigem ?

La durée de vie moyenne du Sanigem est de 5 à 7 ans, selon l'utilisation et l'entretien régulier.

Le Sanigem peut-il être utilisé dans des pièces humides ?

Oui, le Sanigem est conçu pour être utilisé dans des environnements humides, mais évitez de le plonger dans l'eau.

Comment savoir si le Sanigem a besoin d'être réparé ?

Si vous remarquez des bruits inhabituels, des fuites d'eau ou une diminution de l'efficacité, il est recommandé de faire vérifier l'appareil par un professionnel.

Y a-t-il des pièces de rechange disponibles pour le Sanigem ?

Oui, des pièces de rechange sont disponibles. Veuillez contacter le service client pour plus d'informations sur les pièces spécifiques.

Puis-je utiliser des produits chimiques dans le Sanigem ?

Il est déconseillé d'utiliser des produits chimiques. Utilisez uniquement de l'eau et suivez les instructions de nettoyage recommandées.

Quel est le niveau sonore du Sanigem en fonctionnement ?

Le niveau sonore est d'environ 45 dB, ce qui est comparable à une conversation normale.

Comment installer le Sanigem correctement ?

Pour installer le Sanigem, suivez le manuel d'installation fourni. Assurez-vous qu'il est placé dans un endroit bien ventilé et stable.

Le Sanigem est-il garanti ?

Oui, le Sanigem est généralement couvert par une garantie de 2 ans. Veuillez consulter les conditions de garantie pour plus de détails.

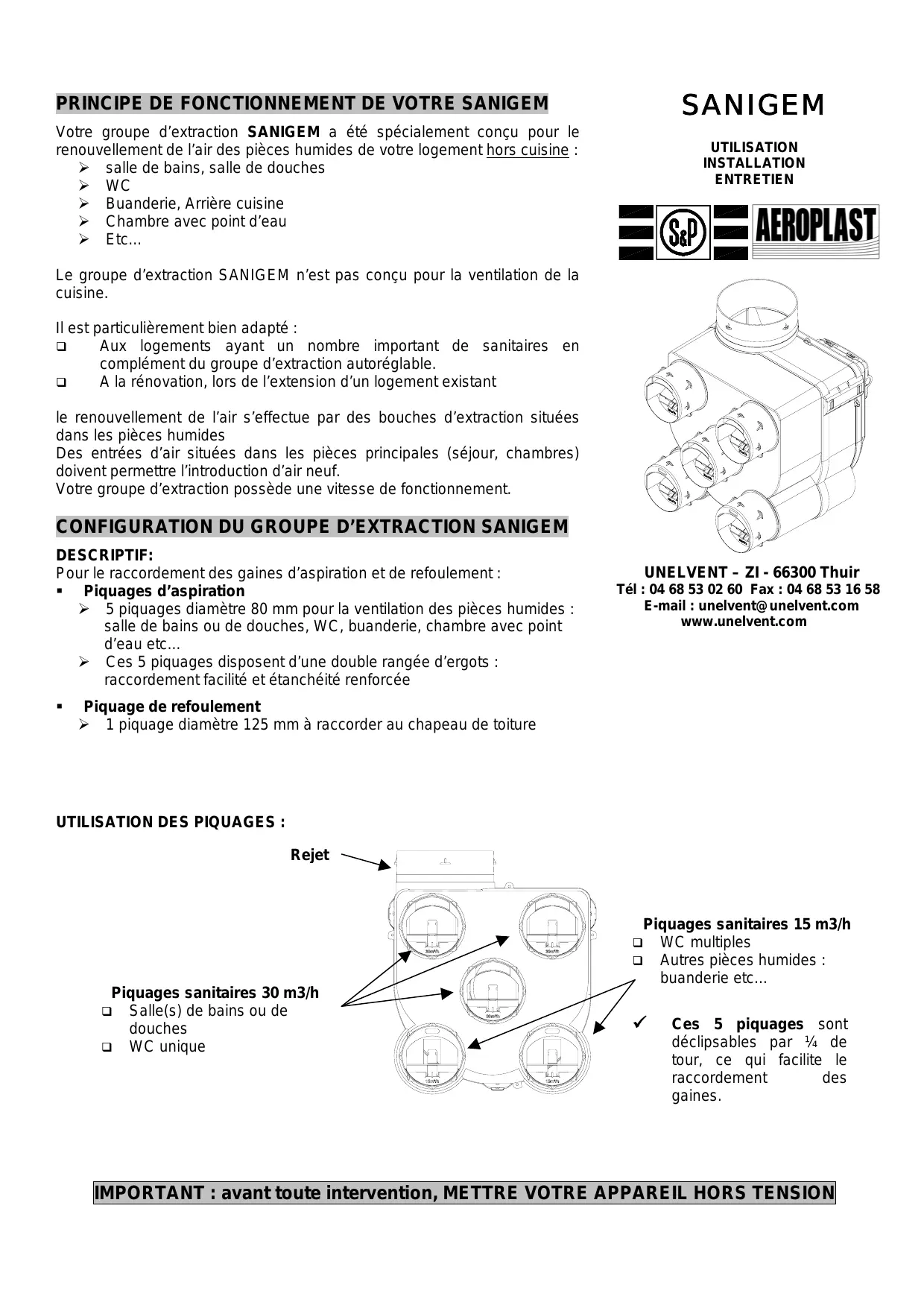

MODE D'EMPLOI SANIGEM UNELVENT

Votre groupe d'extraction SANIGEM a ete specialement conqu pour lerenouvellement de l'air des pieces humides de suaive logement hors cuisine :

salle de bains, salle de douches
WC
Buanderie, Arrière cuisine
Chambre avec point d'eau
Etc...

Le groupe d'extraction SANIGEM n'est pas conscience pour la ventilation de la cuisine.

Il est particulièrement bien adapté :

Aux logements ayant un nombre important de sanitaires en complément du groupe d'extraction autorégable.
A la renovation, lors de l'extension d'un logement existant

le renouvellement de l'air s'effectue par des bouches d'extraction situées dans les pièces humides

Des entrées d'air situées dans les pièces principales (sejour, chambres) doivent permettre l'introduction d'air neuf.

Votre groupe d'extraction possede une vitesse de fonctionnement.

Pour le raccordement des gains d'aspiration et de refoulement :

Piquages d'aspiration

5 piquages diamètre 80 mm pour la ventilation des pieces humides : salle de bains ou de douches, WC, buanderie, chambre avec point d'eau etc...
Ces 5 piquages disposent d'une double rangée d'ergots : raccordement facilité et étanchéité renforcée

Piquage de refoulement
1 piqueg diametre 125 mm à raccorder au chapeau de toiture

SANIGEM

UTILISATION

INSTALLATION

ENTRETIEN

UNELVENT - ZI - 66300 Thuir
Tél : [phone] Fax : [phone]
E-mail : [e-mail]
www.unelvent.com

UTILISATION DES PIQUAGES :

Piquages sanitaires 30 m3/h

Salle(s) de bains ou de touches
WCunique

jet

Piquages sanitaires 15 m3/h

WC multiples
Autres pièces humides : buanderie etc...

Ces 5 piquages sont déclipsables par 1 / 4 de tout, ce qui facilité le raccordement des gains.

INSTALLATION DE VOTRE GROUPE SANIGEM

GROUPE D'EXTRACTION

L'appareil est installé dans une piece technique ou dans les combles. Il est conseillé de faire fonctionner l'appareil suspendu. Toutefois, il peut également être posé à plat sur une plaque de mousse ou de laine de verre afin d'éviter la transmission du bruit.

BRANCHEMENT ELECTRIQUE

avant toute intervention,mettre votre apparéil hors tension

Ouvrir la trappe électrique à l'aide d'un tournevis
Le raccordement électrique doit être effectué selon l'un des schémas à droite.

Protection tableau

Prevoir:
un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm

un fusible 1A indépendant sur le tableau général pour la protection électrique

RESEAUD'EXTRACTION

Le réseau est réalisé en gaineouple PVC.
Le réseau doit être le plus simple possible : Eviter les longueurs et coudes superflus. Faire des coudes de grands rayons.
Eneldomcaslagainene doitetreecrasée.
L'aspiration est réalisée avec de la gaine Ø80 mm.
Le rejet du groupe d'extraction est raccordé à une sortie de toiture avec de la gaine 0125 mm.

CONSEIL : afin d'éviter les risques de condensation, utiliser de la gaine isolée ( Gamme GP ISO ).

ENTRETIEN

• Tous les deux mois : Nettoyer les bouches d'extraction dans de l'eau tiède et savonnexe et dépoussière les entrées d'air .
• Tous les ans: Enlever les gains afin de dépoussierer les régulateurs. Dépoussierer l'intérieur du groupe en dégrafant les 3 clips à l'aide d'un tournevis (voir schéma ci dessous)

ATTENTION : pour ces opérations, ne jamais utiliser de solvants.

CONSEIL : bien repérer les gains avant démontage afin d'eviter tout risque d'erreur lors du remontage.
