MODE D'EMPLOI VMC DOUBLE FLUX HAUT RENDEMENT AKOR HR UNELVENT

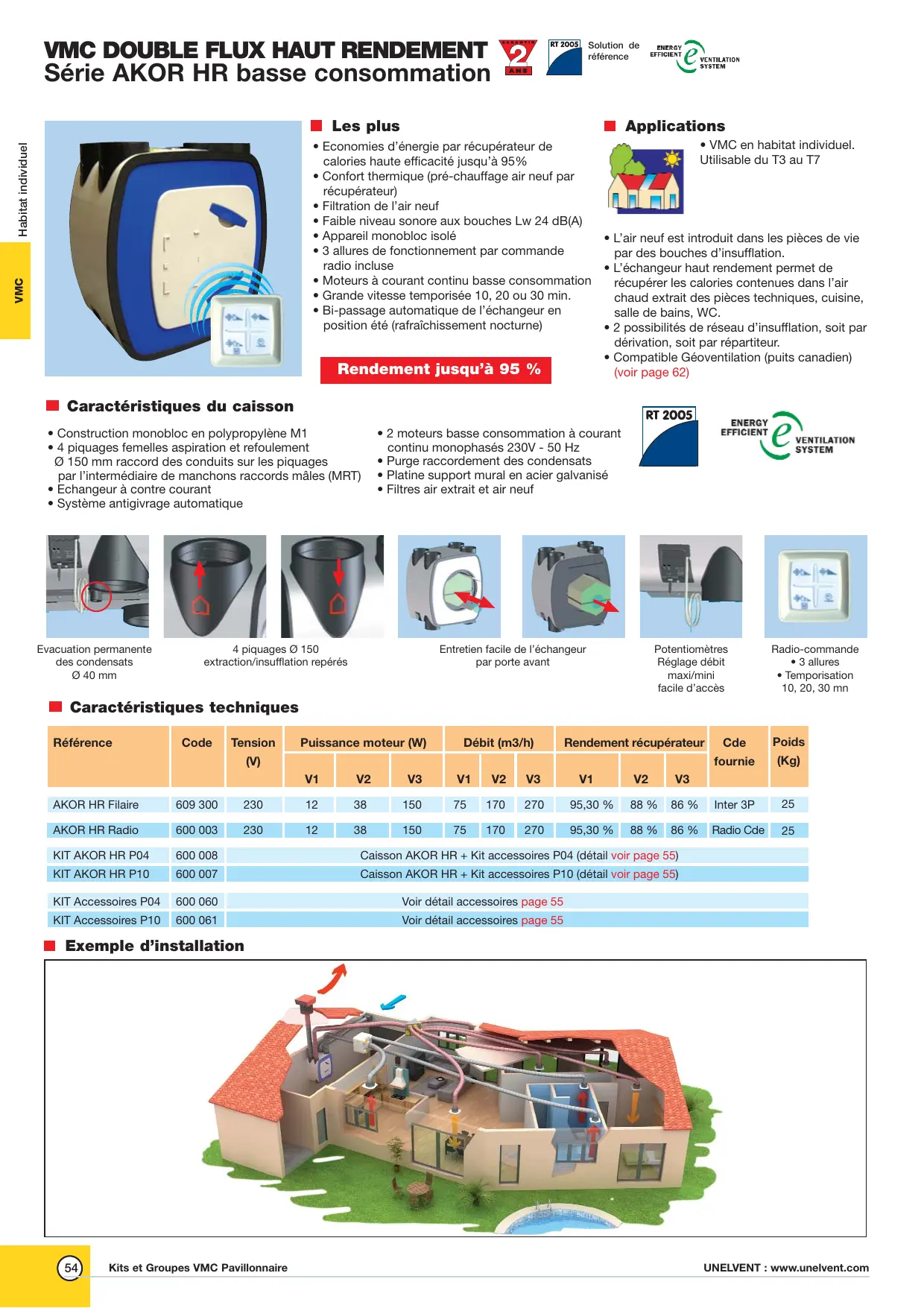

VMC DOUBLE FLUX HAUT rendement série AKOR hrasse consommation

RT 2005

référence

Solution de

réference

Economies d'énergie par récupérateur de calories haute efficacité jusqu'à 95% - Confort thermique (pré-chauffage air neuf par récupérateur) - Filtration de l'air neuf - Faible niveau sonore aux bouches Lw 24 dB(A) Appareil monobloc isolé - 3 allures de fonctionnement par commande radio incluse - Moteurs à courant continu basse consommation - Grande vitesse temporisée 10, 20 ou 30 min. - Bipassage automatique de l'échangeur en position été (rafraîchissement nocturne)

Applications

• VMC en habitat individuel.

Utilisable du T3 au T7

• L'air neuf est introduit dans les pièces de vie par des bouches d'insufflation. L'échangeur haut rendement permet de récupérer les calories contenues dans l'air chaud extrait des pièces techniques, cuisine, salle de bains, WC.
• 2 possibilités de réseau d'insufflation, soit par dérivation, soit par répartiteur.
• Compatible Géoventilation (puits canadien) (voir page 62)

- Caractéristiques du caisson

• Construction monobloc en polypropylène M1
• 4 piquages femelles aspiration et refoulement

0 150 mm raccord des conduits sur les piquages par l'intermédiaire de manchons raccords mâles (MRT) - Échangeur à contre-courant - Système antigivrage automatique

• 2 moteurs basse consommation à courant continu monophasés 230V - 50 Hz
• Purge raccordement des condensats
• Platine support mural en acier galvanisé
• Filtres air extrait et air neuf

ENERGY EFFICIENT

VENTILATION SYSTEM

Évacuation permanente des condensats 0 40 mm

Entretien facile de l'échangeur par porte avant

Potentiomètres Réglage débit maxi/mini facile d'accès

Télécommande 3 allures - Temporisation 10, 20, 30 mn

- Caractéristiques techniques

Récédence	Code	Tension (V)	Puisance moteur (W)			Débit (m3/h)			Rendement récepateur			Cde fournie	Poids (Kg)
			V1	V2	V3	V1	V2	V3	V1	V2	V3
AKOR HR Filaire	609 300	230	12	38	150	75	170	270	95,30 %	88 %	86 %	Inter 3P	25
AKOR HR Radio	600 003	230	12	38	150	75	170	270	95,30 %	88 %	86 %	Radio Cde	25
KIT AKOR HR P04	600 008	Caisson AKOR HR + Kit accessoires P04 (détaill voir page 55)
KIT AKOR HR P10	600 007	Caisson AKOR HR + Kit accessoires P10 (détaill voir page 55)
KIT Accessoires P04	600 060	Voir détaill accessoires page 55
KIT Accessoires P10	600 061	Voir détaill accessoires page 55

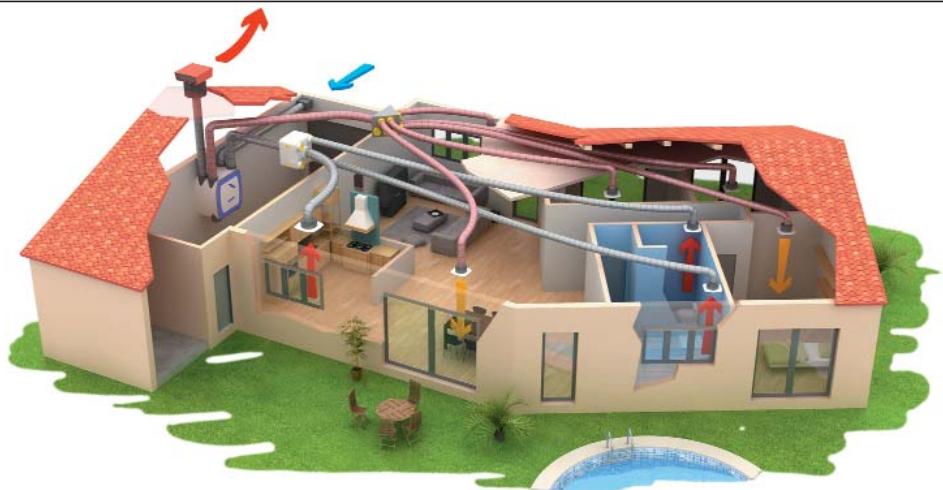

Exemple d'installation

Réseau de distribution par répartiteur 4 piquages Ø 80 mm Kit P04 ou éléments séparés

COMPOSITION DU KIT ACCESSOIRES P04	Code	Quantité
REPARTITEUR 4 P	860 014	2
PLENUM DE REPRISE AKOR	600 030	1
MRT 150 - manchon Ø 150	860 354	4
DERIV 150-125-125 P	867 676	1
BOAP 80 - bouche d'extraction sanitaire Ø 80	857 583	4
BOAP 125 - bouche d'extraction cuisine Ø 125	857 584	1
Bouches BDO 80 - bouche d'insufflation Ø 80	855 015	8
CX 125	860 096	30

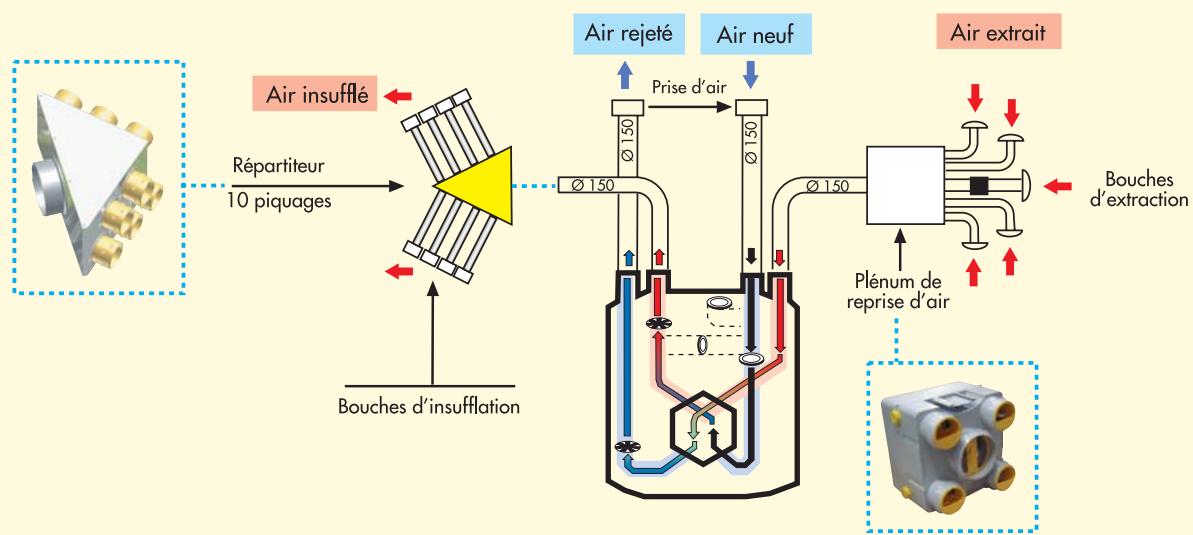

Réseau double

Réseau de distribution par répartiteur 10 piquages Ø 80 mm kit P10 ou éléments séparés

COMPOSITION DU KIT ACCESSOIRES P10	Code	Quantité
REPARTITEUR 10 P	860 013	1
PLENUM DE REPRISE AKOR	600 030	1
MRT 150 - manchon Ø 150	860 354	4
BOAP 80 - bouche d'extraction sanitaire Ø 80	857 583	4
BOAP 125 - bouche d'extraction cuisine Ø 125	857 584	1
Bouches BDO 80 - bouche d'insufflation Ø 80	855 015	8
CX 125	860 096	26

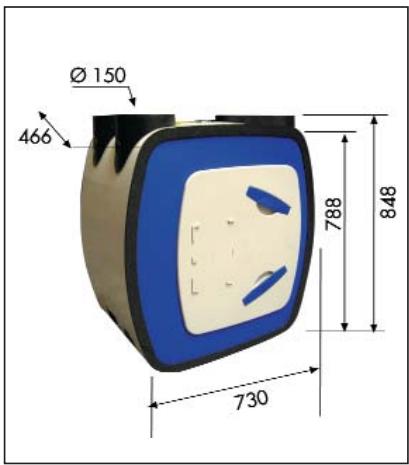

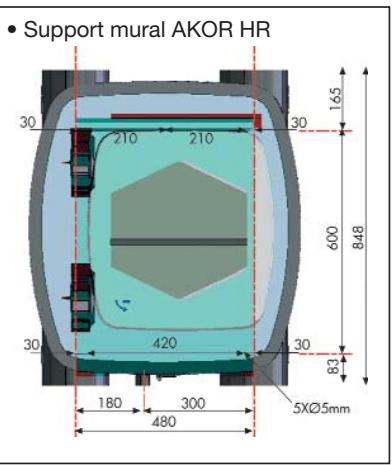

Série AKOR HR

RT 2005 Solution de référence

- Plénum reprise AKOR 7 piquages

Plénum d'extraction 6 piquages sanitaires

Ø 80 mm + 1 piquage cuisine Ø 125 mm

Raccordement 150mm

+5bouchons

Référence	Code
REPARTITEUR 7 P	860 016

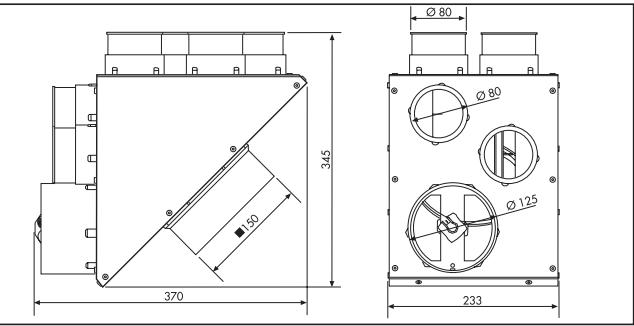

- Plénum reprise AKOR 5 piquages

• 5 piquages
• 1 refoulement 0.150 mm
• 4 aspirations Ø 80 mm
• 1 aspiration Ø 125 mm

Dimensions : 300 x 280 (Ht) x 300 mm

Référence	Code	Ø (mm)
PLENUM AKOR-HR	600 030	4 en 80 + 1 en 125

- Répartiteur AKOR 4 pipages

Plénum insufflation 4 piquages Ø 80 mm + 2 bouchons

Référence	Code
REPARTITEUR 4P	860 014

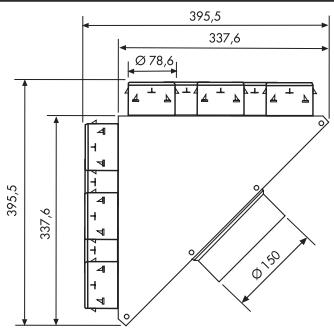

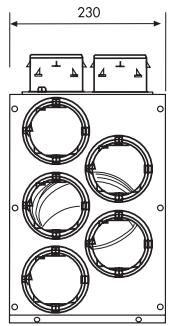

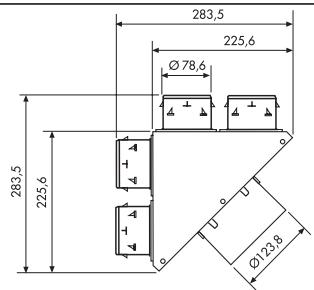

- Repartiteur AKOR 10 piquages

Plénum insufflation 10 piquages Ø 80 mm + 5 bouchons

Référence	Code
REPARTITEUR 10 P	860 013

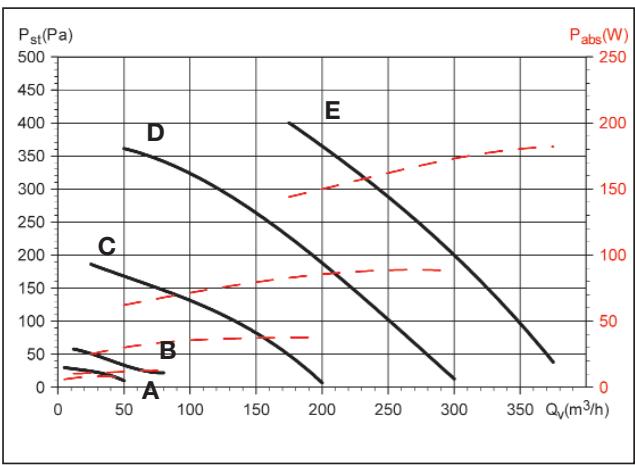

A = vitesse réduite, potentiomètre 1 mini B = vitesse réduite, potentiomètre + 25% vitesse nominale, potentiomètre II + 25% C = potentiomètre III mini D = grande vitesse, potentiomètre III + 25% E = grande vitesse, potentiomètre III maxi

Accessoires

- Filtre AKOR HR Référence

Filtre AKOR HR

G4 NM

Code

970 034

• Manchette coude

Référence Code

Manchette coude 80 mm

Longueur 300mm + joint pour adaptation bouche

TPM/P-J coudee

876008

- Dérivation PVC

Référence	Type	Code	Ø A (mm)	Ø B (mm)	Ø C (mm)
DERIV 150-125-125 P	D1	867 676	150	125	125

• Silencieux

Code

Référence

LA 80

897687

897688

Bouche d'insufflation

Destinée à introduire l'air dans les pièces de vie. Peut être installé en cloison sèche ou plafond.

Montage mural ou plafond

Référence	Code	Couleur
TPM - 80	876 006	Blanc

Gaine isolée - Longueur 6 m - Isolation 25 mm

Référence	Code	Ø (mm)
GP ISO 80	813 881	80
GP ISO 125	813 883	125
GP ISO 150	813 884	150

Isolation 50 mm

GP ISO 80/50	813 897	80
GP ISO 125/50	813 899	125
GP ISO 150/50	813 900	150

- Prise d'air

Référence	Code	Ø (mm)
Prise d'air 150 toiture	897 683	150
Prise d'air 150 pignon	897 684	150
PAF 150	875 308	150

Bouche d'extraction

Bouches d'extraction plastiques

Référence	Code	Ø (mm)
BOAP 80	857 583	80
BOAC 80	857 589	80
BOAP 125	857 584	125
BOAC 125	857 590	125

Conduits et accessoires extra-plats

La série TUB-PLA permet d'installer des réseaux de gain discretifs même visibles et dans des passages de dimensions réduites (doublures, faux plafonds, ouissants...)

• Gamme rect. ${55} \times {110}\mathrm{\;{mm}} = \varnothing {80}\mathrm{\;{mm}}
• Gamme rect. 55 × 220 mm = 125 mm

Chapeau de toiture

Chapeaux de toitures plastiques pour le rejet ou la prise d'air.

Abergement en plombouple.

Référence	Code	Ø (mm)
CT 150 P tuile	870 074	150
CT 150 P ardoise	874 000	150
