Type de produit	Variateur électronique monophasé pour ventilateur
Marque	UNELVENT
Tension d'alimentation	230 V ~ 50/60 Hz
Indice de protection	IP44, IP55 (selon modèle)
Classe électrique	Classe I ou Classe II (selon modèle)
Protection	Par fusible (fusible de rechange fourni)
Fonctions principales	Marche/arrêt, variation de vitesse continue, réglage de vitesse minimale
Réglage vitesse minimale	Par potentiomètre interne, variable de 60 à 100% (ou 0 à 45% selon modèle)
Types de montage	Saillie, encastré, armoire
Intensité maximale	De 1 A à 10 A selon modèle (jusqu'à 16 A avec module esclave)
Réversibilité	Modèle réversible (REB-1 R) avec commutateur 2 positions
Variateur asservi à sonde	Modèles REB 4 Auto et REB 5 Auto avec sonde thermostatique déportée, alarme, indication température et ventilation
Accessoire optionnel	Module de puissance esclave MODULE PSL (extension jusqu'à 16 A)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Débrancher avant toute intervention ; respecter les intensités nominales
Pièces détachées	Fusible de rechange fourni ; module de puissance en option
Réparabilité	Fusible remplaçable par l'utilisateur ; réparation interne par professionnel
Dimensions (approx.)	Variable selon modèle ; en saillie : environ 90 x 90 x 60 mm
Poids (approx.)	Environ 200 à 500 g selon modèle

FOIRE AUX QUESTIONS - VARIATEURS ÉLECTRONIQUES UNELVENT

Quelle est la tension d'alimentation de ces variateurs ?

Tous les modèles fonctionnent en 230 V ~ 50/60 Hz monophasé.

Comment régler la vitesse minimale du ventilateur ?

Utilisez le potentiomètre interne situé à l'intérieur du variateur. La plage de réglage varie de 60 à 100% (ou 0 à 45% pour les modèles Auto) selon le modèle.

Quel fusible utiliser pour le remplacement ?

Utilisez un fusible de même calibre que celui d'origine (fourni avec l'appareil). Consultez la fiche technique pour l'intensité exacte.

Quelle est la différence entre un variateur en saillie et encastré ?

Le variateur en saillie se monte en surface, tandis que le modèle encastré s'installe dans une boîte d'encastrement. Tous deux sont en IP44.

Comment fonctionne le variateur asservi à sonde thermostatique ?

La sonde déportée mesure la température ambiante. Si elle est inférieure à la consigne, le ventilateur tourne en vitesse minimale ; si elle augmente, la vitesse croît proportionnellement.

Puis-je utiliser ces variateurs pour des moteurs autres que des ventilateurs ?

Ces variateurs sont conçus spécifiquement pour les ventilateurs monophasés. L'utilisation avec d'autres types de moteurs n'est pas garantie.

Comment installer le module de puissance esclave MODULE PSL ?

Le module se connecte au régulateur REB-5 Auto pour étendre la capacité à 16 A. Suivez le schéma de câblage fourni dans la notice.

Que faire en cas de non-fonctionnement ?

Vérifiez d'abord le fusible et l'alimentation électrique. Si le problème persiste, débranchez l'appareil et contactez un professionnel.

Quelle est la procédure de nettoyage ?

Utilisez un chiffon sec pour dépoussiérer le boîtier. N'utilisez pas d'eau ni de produits chimiques.

Quels sont les modèles réversibles disponibles ?

Le modèle REB-1 R (référence 700 398) permet d'inverser le sens de rotation via un commutateur 2 positions.

MODE D'EMPLOI VARIATEURS ÉLECTRONIQUES UNELVENT

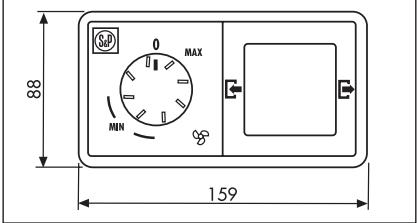

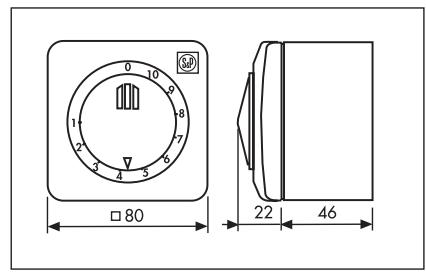

Variateur en saillie

• Boîtier IP 44 / Classe II
• Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre Vitesse minimum régulable par potentiomètre interne Variable de 60 à 100% en fonction du produit piloté

Référence	Intensité max. (A)	Code
REB-1 N	1	704 149
REB-2,5 N	2,5	704 177

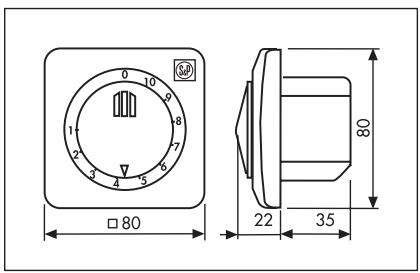

Variateur encastré

• Boîtier IP 44 / Classe II
• Protection par fusible (fusible de rechange fourni).
• Marche/arrêt et variation par potentiomètre Vitesse minimum réglable par potentiomètre interne Variable de 60 à 100% en fonction du produit piloté

Référence	Intensité max. (A)	Code
REB-1 NE	1	704 147
REB-2,5 NE	2,5	704 178

Variateur réversible

Pour série HV Boftier IP 44 / Class II - Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre - Réversibilité par commutateur 2 positions Vitesse minimum régable par potentiomètre interne

Référence	Intensité max. (A)	Code
REB-1 R	1	700 398

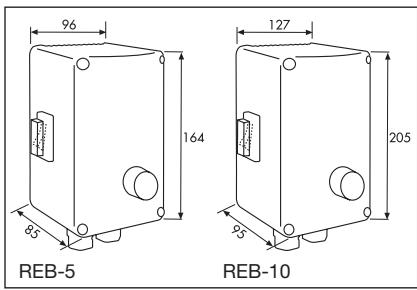

Variateur en saillie

• Boîtier IP 44 / Classe I
• Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre. Vitesse minimum régable par potentiomètre interne.
• Montage en armoire

Référence	Intensité max. (A)	Code
REB-5	5	700 191
REB-10	10	700 190

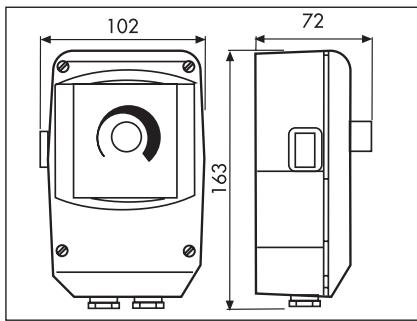

Variateur en saillie avec contact électrovanne gaz

• Boîtier IP 55 / Classe I
• Protection par fusible

Marche/arrêt par interrupteur indépendant

• Variation par potentiomètre
• Démarrage à pleine tension pendant 8 secondes, puis retard au point de consigne

Référence	Intensité max. (A)	Code
REBA 3	3	708 708
REBA 6	6	707 864
REBA 8	8	707 865

Variateurs asservis à sonde thermostatique déportée

Variateurs électroniques monophases, asservis à une sonde de température, variant la vitesse de rotation des ventilateurs de façon continue. Lorsque la température est inférieure ou égale à la consigne, les ventilateurs fonctionnent en vitesse minimale, quand la température augmente, la vitesse augmente proportionnellement.

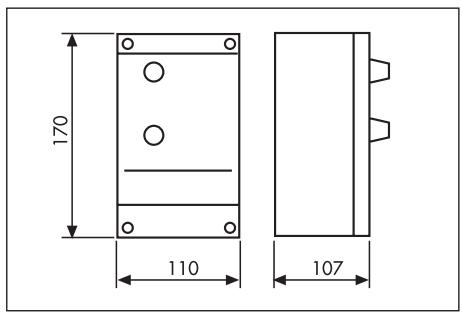

- REB-4 Auto

• Intensité maxi.: 4 A - Tension 230 V 50/60 Hz Boîtier en saillie IP 55 Protection par fusible 8A
• Température de consigne entre 10 et C. Vitesse de rotation mini régla ble (85 à 110V)

Référence	Intensité max. (A)	Code
REB 4 Auto	4	701 458

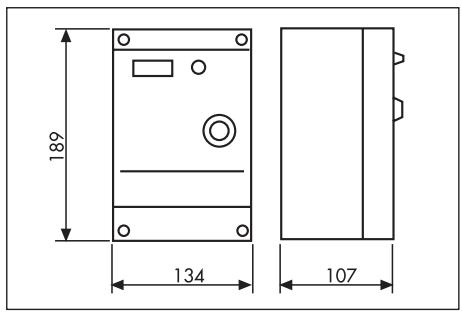

- REB-5 Auto

• Intensité maximale : 5 A - Tension 230 V 50/60 Hz - Boîtier en saillie IP 55
• Protection par fusible 8A
• Température de consigne entre 5 et C. Vitesse de rotation mini régliable (0 à 45%)
• Fonction alarme avec temporisation
• Indication de la température ambience du local
• Indication du niveau de ventilation (0 à 100%)
• Accessoire en option :

Module de puissance esclave MODULE PSL permettant d'augmenter le nombre d'appareils pilotés par le régulateur (extension à 16 A)

Référence	Intensité max. (A)	Code
REB 5 Auto	5	701 494
MODULE PSL REB-5 Auto	16	701 000
