VARIATEURS DE FRÉQUENCE - Variateurs de fréquence UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateurs de fréquence, commutateurs, autotransformateurs
Marque	UNELVENT
Modèle	VARIATEURS DE FRÉQUENCE (gamme VFKB, RMTA, etc.)
Alimentation	Monophasée 230 V 50/60 Hz ou triphasée 400 V 50/60 Hz + terre
Sortie	Triphasée 230 V ou 400 V selon modèle
Puissance moteur	De 0,37 kW à 4 kW
Intensité de sortie	De 1,8 A à 8,3 A selon modèle
Dimensions (L x P x H)	140 x 149 x 242,1 mm à 300 x 205 x 400 mm selon modèle
Poids	De 2,7 kg à 4,7 kg selon modèle
Indice de protection	IP 20, IP 44, IP 54, IP 55, IP 56 ou IP 65 selon modèle
Classe électrique	Classe I ou Classe II selon modèle
Fonctions principales	Réglage de vitesse par potentiomètre, sélection de calibre, interrupteur Marche/Arrêt, protection moteur, filtre RFI/EMI classe A, asservissement vanne gaz
Commutateurs	2 à 5 positions selon modèle (0/I/II, 0/1/2/3, etc.)
Témoin lumineux	Oui, en façade
Contact auxiliaire	Pour électrovanne gaz (certains modèles)
Protection thermique	Par fusible ou disjoncteur magnéto-thermique selon modèle
Régime de neutre	TT, TN, IT
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Vérifier régulièrement les connexions.
Sécurité	Respecter les normes électriques en vigueur. Débrancher avant toute intervention. Boîtier isolant.
Pièces détachées et réparabilité	Accessoires : boîtier de déclenchement BDE-A (réf. 710 006). Pour réparation, contacter le SAV.
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com. Pas de programmation nécessaire.

FOIRE AUX QUESTIONS - VARIATEURS DE FRÉQUENCE UNELVENT

Quelle est la différence entre un variateur de fréquence et un autotransformateur ?

Un variateur de fréquence modifie la fréquence et la tension pour contrôler la vitesse d'un moteur, tandis qu'un autotransformateur ne fait que réduire la tension (par exemple de 230 V à des niveaux plus bas) sans changer la fréquence.

Comment choisir le variateur adapté à mon moteur ?

Vérifiez la puissance et l'intensité nominale de votre moteur. Le variateur doit avoir un courant de sortie au moins égal à celui du moteur. Consultez les tableaux de la notice pour les références correspondantes (ex: VFKB 24 pour 0,37 kW).

Quels sont les types d'alimentation possibles ?

Les variateurs de la gamme VFKB existent en version monophasée 230 V (sortie triphasée 230 V) et triphasée 400 V (sortie triphasée 400 V). Vérifiez votre installation avant achat.

Le variateur est-il livré avec un câble ?

Non, le variateur est vendu sans câble. Vous devez raccorder les câbles d'alimentation et de moteur selon le schéma de la notice. Utilisez des câbles adaptés à la section et à la température.

Comment régler la vitesse du moteur ?

Tournez le potentiomètre en façade du variateur. Il n'y a pas de programmation complexe : le réglage est analogique et progressif.

Puis-je utiliser ce variateur avec un moteur triphasé 230 V ?

Oui, les variateurs VFKB en version monophasée 230 V fournissent une sortie triphasée 230 V, adaptée aux moteurs triphasés 230 V. Pour un moteur 400 V, utilisez la version triphasée 400 V.

Que faire si le variateur ne démarre pas ?

Vérifiez l'alimentation (tension et phase), l'état du disjoncteur ou du fusible, et les connexions. Assurez-vous que l'interrupteur Marche/Arrêt est sur 'Marche'. Consultez la notice pour les codes défaut.

Comment nettoyer le variateur ?

Débranchez l'appareil et nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez jamais de liquides ou de nettoyants abrasifs.

Quels accessoires sont disponibles ?

Un boîtier de déclenchement à émission 24/48 V (réf. BDE-A, code 710 006) est proposé comme accessoire pour certaines applications.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre email.

MODE D'EMPLOI VARIATEURS DE FRÉQUENCE UNELVENT

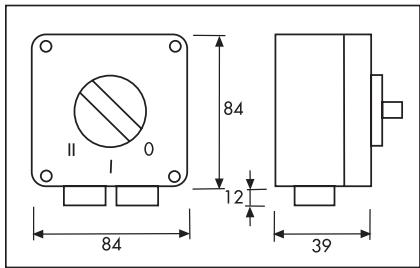

Commutateur 2 vitesses - 3 positions 0 / 1 / 2

• Commutateur rotatif permettant de commander tous moteurs 2 vitesses monophasés Boîtier IP 20 en saillie
• Commutateur 3 positions (0/I/II)
• Intensité maxi = 3A

Référence	Intensité max. (A)	Code
COM 2	3	700 644

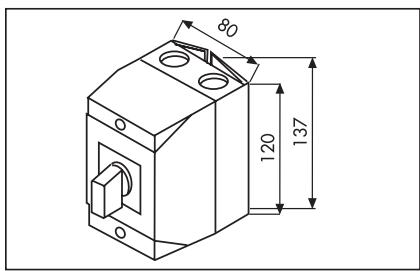

Commutateur 3 vitesses - 4 positions 0 / 1 / 2 / 3

• Commutateur rotatif permettant de commander tous les moteurs 3 vitesses monophasés Boîtier IP 65 Classe II en saillie
• Commutateur 4 positions (0/1/2/3)
• Intensité maximale = 12A

Référence	Intensité max. (A)	Code
SELECTEUR 4P	12	707 902

Autotransformateur - 0,41 a

• Autotransformateur pour moteurs monophasés Boîtier IP 44 Classe II en saillie
• Commutateur 5 positions (0/1/2/3/4)
• Intensité maximale = 0,41A

Référence	Intensité max. (A)	Code
RRB 100	0,41	700 410

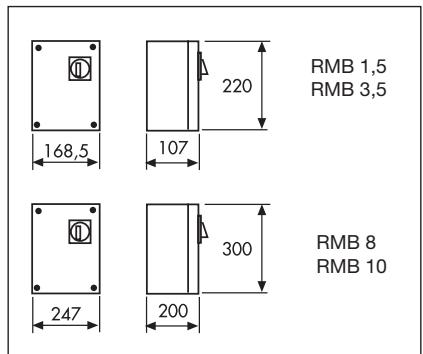

Autotransformateur - 1,5 à 10 a

• Boitier ABS
• Autotransformateur pour moteurs monophasés Boîtier Classe I en saillie - IP 56
• Commutateur 5 positions (0/1/2/3/4) Tensions de sortie : 80, 105,130,160 et 230 V
• Contact auxiliaire pour électrovanne gaz
• Témoin lumineux en façade

Référence	Intensité max. (A)	Code
RMB 1,5	1,5	700 554
RMB 3,5	3,5	700 555
RMB 8	8	700 556
RMB 10	10	700 557

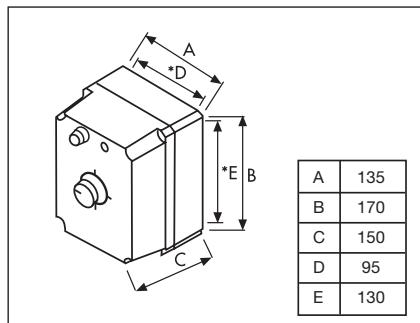

Autotransformateur - 4 a

• Autotransformateur pour moteurs monophasés
• Boîtier IP 54 Classe I en saillie
• Commutateur 4 positions (0/1/2/3)
• Tensions de sortie : 125, 160 et 230 V
• Contact auxiliaire pour électrovanne gaz
• Témoin lumineux en façade
• Protection thermique par fusible

Référence	Intensité max. (A)	Code
RMBA 4	4	707 866

Autotransformateur - 1,5 à 12 a

• Commutateur 5 positions 0/1/2/3/4 Témoin lumineux en façade
• Tensions de sortie : 60, 100, 160, 260 et 400 V
• Alimentation tri 400 V sans neutre
• Contact auxiliaire pour électrovanne gaz

Référence	Intensité max. (A)	LxPxH	Code	Coffret IP 55
RMT 1,5	1,5	168,5x107x220	700 578	ABS
RMT 3,5	3,5	247x200x300	700 558	Métallique
RMT 8	8	247x200x300	700 559	Métallique
RMT 12	12	300x205x400	700 560	Métallique

Autotransformateur - 5 à 6,8 a - avec protection moteur

• Commutateur 5 positions 0/1/2/3/4
• Témoin lumineux en façade Tensions de sortie : 130, 190, 250, 290 et 400 V
• Alimentation tri 400V + neutre
• Contact auxiliaire pour électrovanne gaz
• Contact auxiliaire pour raccordement sur coffret de relayage
• Protection moteur par disjoncteur magnéto-thermique intégré au coffret

	A	B	C	D	E	F
RMTA 5	300	300	155	320	200	345
RMTA 6,8	400	400	215	420	300	445

Référence	Intensité max. (A)	LxPxH	Code	Coffret IP 55
RMTA 5	5	300x155x320	708 152	Métallique
RMTA 6,8	6,8	400x215x420	707 869	Métallique

Variateur de fréquence de 2,2 à 8,3 a

• Coffret aluminium
• Alimentation : 400V - 50 Hz
• Sélection du calibre par variateur en fonction de la puissance Témoin lumineux en façade
• Réglage de la vitesse par potentiomètre
• Interrupteur Marche/Arrêt (pas de programmation) Filtre RFI/EMI - Classe A
• Tout régime de neutre TT-TN-IT Asservissement vanne gaz

- Caractéristiques techniques

Référence	Code	Puisance moteur (kW)	Intensité de sortie (A)	Poids (Kg)	LxPxH
Alimentation monophasée 230 V 50/60 Hz + terre, sortie triphasée 230 V
VFKB 24	700 150	0,37	2,2	2,7	140x149x242,1
		0,55	3,6	2,7
VFKB 27	700 151	0,75	4,7	4,7	140x149x242,1
		1,1	6,1	6,1
		1,5	6,7	6,7

Alimentation triphasée 400 V 50/60 Hz + terre, sortie triphasée 400 V

VFKB 45	700 152	0,37	1,8	4,7	192x184x249,3
		0,55	2,1	4,7
		0,75	2,8	4,7
		1,1	3,4	4,7
		1,5	4,6	4,7
VFKB 48	700 153	2,2	5,6	4,7	192x184x249,3
		3	7,8	4,7
		4	8,3	4,7

• Accessoire
• Boîtier de déclenchement à émission 24/48 V

Référence	Code
BDE-A	710 006
