| Marque | UNELVENT |
| Modèle | UNELAIR-N |
| Type de produit | Caisson de filtration d'air avec double filtration et option charbon actif |
| Applications | Pressing, funérarium, industrie pharmaceutique, désodorisation |
| Dimensions (modèle 250 N) | 600 x 300 x 1250 mm |
| Dimensions (modèle 315/400 N) | 600 x 600 x 1250 mm |
| Matériau du caisson | Tôle d'acier galvanisé 1,5 mm |
| Raccordement | Ø 250 ou 400 mm (selon modèle) |
| Filtration primaire | Préfiltre gravimétrique G4 |
| Filtration secondaire | Filtre à poche opacymétrique F7 |
| Filtration optionnelle | Cellule à charbon actif (désodorisation) |
| Prise de pression | Oui, pour mesure d'encrassement des filtres |
| Trappe de maintenance | Facilement démontable |
| Montage | Sur caisson de ventilation par manchette souple |
| Entretien | Inspection périodique ; changement des filtres selon encrassement |
| Accessoires inclus | Préfiltre G4, filtre à poche F7 |
| Pièces détachées disponibles | Préfiltres, filtres à poche, cellules charbon actif, manchettes, dépressostat, porto virole |
| Référence UNELAIR 250 N | 970 017 |
| Référence UNELAIR 315/400 N | 970 018 |
| Poids | Env. 25 kg (modèle 250 N) – se référer à la notice |
FOIRE AUX QUESTIONS - UNELAIR-N UNELVENT
Quelles sont les dimensions du caisson UNELAIR-N ?
Le caisson UNELAIR 250 N mesure 600 x 300 x 1250 mm. Le modèle 315/400 N mesure 600 x 600 x 1250 mm.
Quels types de filtres sont utilisés ?
Le système comprend un préfiltre gravimétrique G4 et un filtre à poche opacymétrique F7. Une cellule à charbon actif peut être ajoutée pour la désodorisation.
Comment entretenir le système de filtration ?
Une inspection périodique est recommandée. Remplacez les filtres lorsqu'ils sont encrassés. Utilisez les prises de pression pour mesurer l'encrassement.
Avec quels caissons de ventilation ce filtre est-il compatible ?
Il est compatible avec les caissons de ventilation CATB (série 009, 016, 025) et CATT (4-017, 4-030).
Quel est le diamètre de raccordement ?
Le raccordement est en ligne du Ø 250 mm au Ø 400 mm selon le modèle (250 N : Ø 250 ; 315/400 N : Ø 315 ou 400).
Le produit nécessite-t-il une alimentation électrique ?
Non, le caisson de filtration UNELAIR-N est passif. Il doit être associé à un caisson de ventilation qui assure le flux d'air.
Quelle est la durée de vie de la cellule à charbon actif ?
La durée de vie dépend de la concentration en polluants et du débit d'air. En moyenne, elle est de 6 à 12 mois. Une inspection régulière est nécessaire.
Comment monter le caisson sur le système de ventilation ?
Utilisez une manchette souple (réf. MSF) pour assembler le caisson UNELAIR au caisson de ventilation. Assurez-vous de l'étanchéité.
Quelles sont les applications recommandées ?
Ce système est conçu pour les pressings, funérariums, et l'industrie pharmaceutique. Il permet la désodorisation et la captation de molécules gazeuses.
Où puis-je trouver les pièces de rechange ?
Les références des pièces (préfiltre PF, filtre à poche FP, cellule charbon actif CA, manchette MSF, dépressostat, porto virole PV) sont listées dans la notice.
Questions des utilisateurs sur UNELAIR-N UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Système de filtration d'air au format PDF gratuitement ! Retrouvez votre notice UNELAIR-N - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UNELAIR-N de la marque UNELVENT.

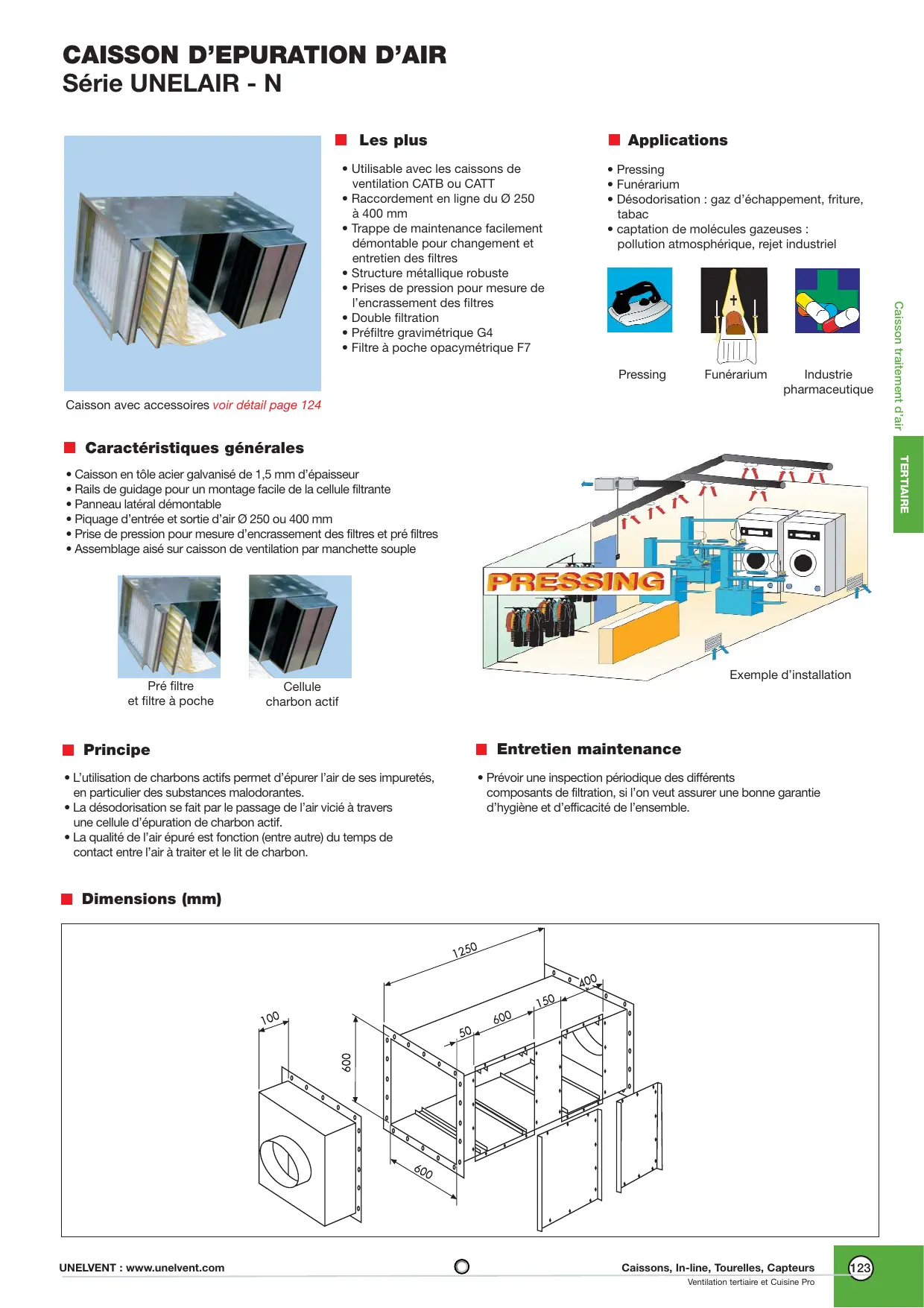

MODE D'EMPLOI UNELAIR-N UNELVENT
Caisson avec accessoires, voir détail page 124.
Les plus
- Utilisable avec les caissons de ventilation CATB ou CATT.
- Raccordement en ligne du Ø 250 au Ø 400 mm.
- Trappe de maintenance facilement démontable pour le changement et l'entretien des filtres. Structure métallique robuste.
- Prises de pression pour mesure de l'encrassement des filtres.
- Double filtration
- Préfiltre gravimétrique G4 et filtre à poche opacymétrique F7.
Applications
- Pressing, funérarium
- Désodorisation : gaz d'échappement, friture, tabac.
- Captation de molécules gazeuses : pollution atmosphérique, rejet industriel
Pressing
Funéarium
Industrie pharmaceutique
- Caractéristiques générales
- Caisson en tôle d'acier galvanisé de 1,5 mm d'épaisseur
- Rails de guidage pour un montage facile de la cellule filtrante.
- Panneau latéral démontable
- Piquage d'entrée et sortie d'air Ø 250 ou 400 mm
- Prise de pression pour mesure de l'encrassement des filtres et préfiltres.
- Assemblage aisé sur caisson de ventilation par manchette souple.
Préfiltre et filtre à poche
Cellule à charbon actif
Exemple d'installation
Principe
- L'utilisation de charbon actif permet d'épurer l'air de ses impuretés, en particulier des substances malodorantes.
- La désodorisation se fait par le passage de l'air vicié à travers une cellule d'épuration de charbon actif.
- La qualité de l'air épuré est fonction (entre autres) du temps de contact entre l'air à traiter et le lit de charbon.

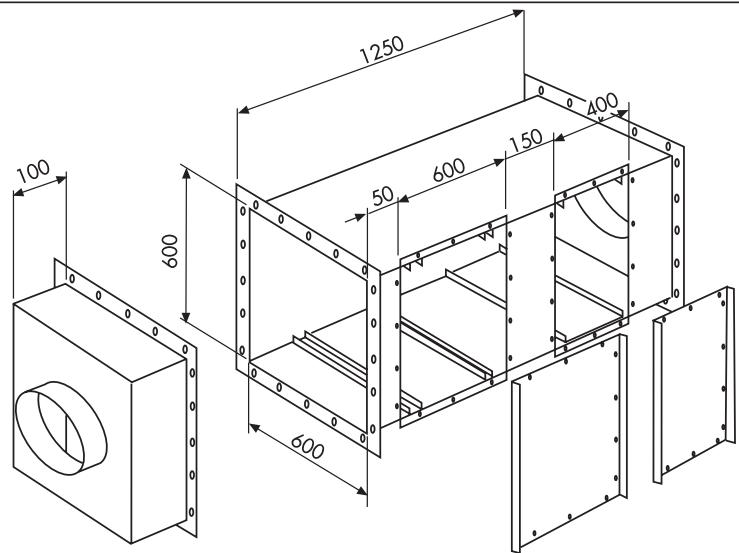

Entretien et maintenance
