Marque	UNELVENT
Modèle	TUBPLA
Type de produit	Conduits d'aération rectangulaires
Dimensions disponibles	55 x 110 mm (équivalent Ø 80-100 mm) ; 55 x 220 mm (équivalent Ø 125 mm)
Matériau	PVC
Classement au feu	M1 (inflammabilité)
Applications	Habitat (cuisines, toilettes, buanderies, caves) et tertiaire (cafés, restaurants, vestiaires, bureaux)
Assemblage	Par encollage (colle PVC standard ou pistolet à colle et bâtonnets réf. BC 12)
Étanchéité	Profil interne assurant une étanchéité parfaite à l'air
Genre des accessoires	Femelles, sauf les tés (TER) qui sont mâles ; conduits TPR 200, TPC 200, TPR 300 sont mâles
Compatibilité bouches	Toute la gamme BER se monte sur accessoires et conduits TUB-PLA
Entretien	Recommander un bouchon en bout (réf. BFR 200 ou BFR 300) par branche droite pour faciliter le nettoyage
Accessoires inclus dans la gamme	Tubes, tés, coudes, manchons, brides murales, grilles, bouchons, réductions, volets, fixations, colle
Références exemplaires	TPR 200, TPR 300, TFR 200, MCR 200, MCM 200, CHR 200, etc.
Option de traduction de notice	Disponible sur demande via email

FOIRE AUX QUESTIONS - TUBPLA UNELVENT

Comment assembler les conduits TUBPLA ?

L'assemblage se fait par encollage : utilisez une colle PVC standard ou un pistolet à colle avec bâtonnets (réf. BC 12). Nettoyez toujours les pièces avant collage et appliquez la colle sur la partie mâle exclusivement.

Quelles sont les dimensions disponibles pour les conduits TUBPLA ?

Les conduits rectangulaires existent en deux sections : 55 x 110 mm (équivalent aux diamètres 80 et 100 mm) et 55 x 220 mm (équivalent au diamètre 125 mm).

Le matériau est-il ignifugé ?

Oui, les conduits TUBPLA bénéficient d'un classement au feu M1, garantissant une faible inflammabilité.

Peut-on installer ce conduit dans une cuisine ou une salle de bain ?

Oui, la gamme TUBPLA est conçue pour les applications domestiques comme les cuisines, toilettes, buanderies et caves, ainsi que pour le tertiaire.

Comment assurer une bonne étanchéité du réseau ?

Chaque accessoire est doté d'un profil interne qui favorise une étanchéité parfaite à l'air. De plus, l'encollage correct des raccords renforce cette étanchéité.

Quels accessoires sont disponibles pour la gamme TUBPLA ?

La gamme comprend des tubes, tés, coudes, manchons, brides murales, grilles, bouchons, réductions, volets et fixations. Consultez la notice pour les références complètes.

Comment entretenir le réseau de ventilation TUBPLA ?

Il est recommandé de terminer chaque branche droite par un bouchon en bout (réf. BFR 200 ou BFR 300) pour faciliter l'accès et le nettoyage périodique.

Les bouches BER sont-elles compatibles ?

Oui, toute la gamme de bouches BER se monte directement sur les accessoires et conduits TUBPLA.

Quels sont les types de tés proposés ?

Il existe des tés pour conduit (TER) en sortie Ø 100 mm ou Ø 125 mm, ainsi que des tés horizontaux rectangulaires. Les tés TER sont de type mâle.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue via email.

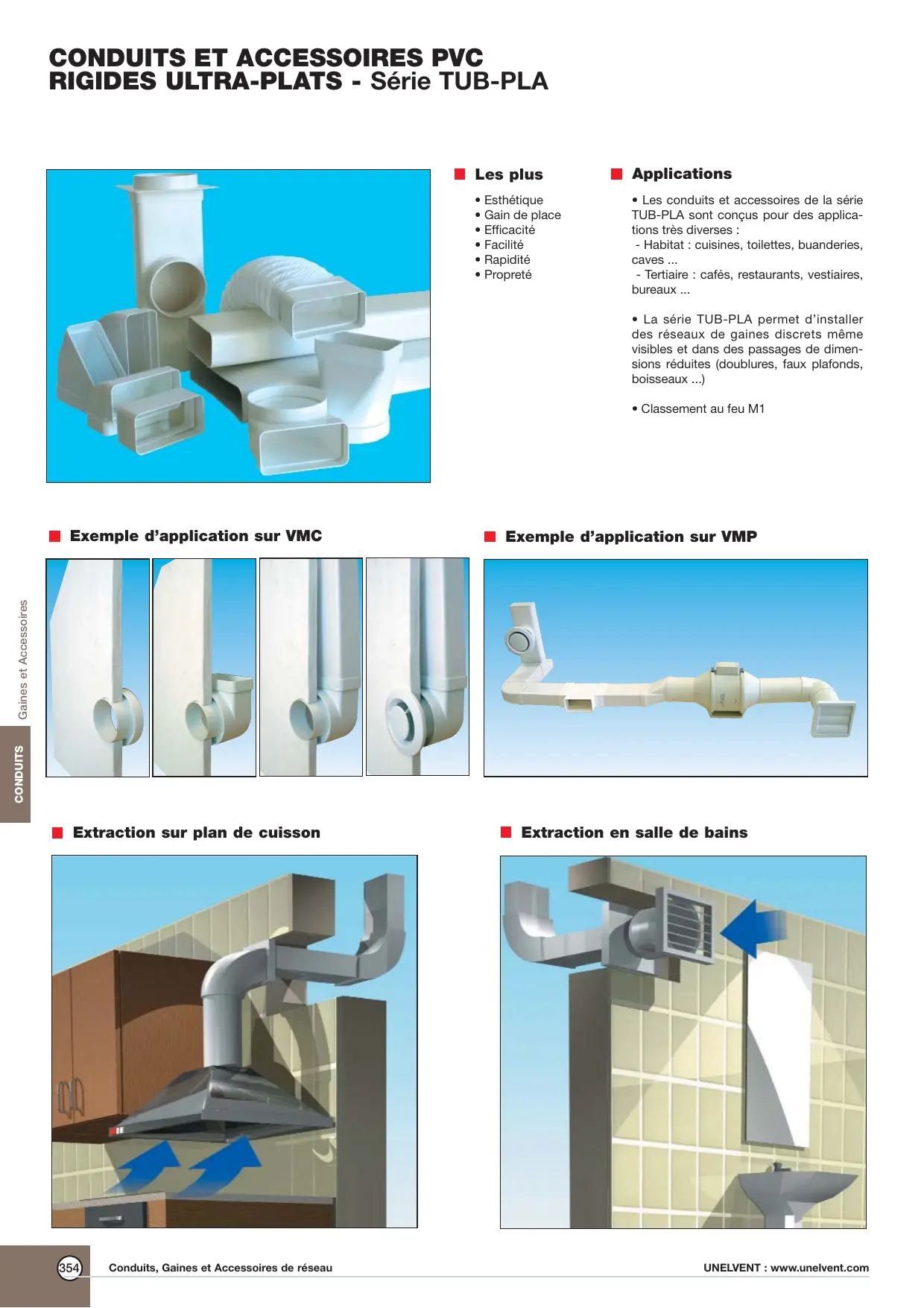

MODE D'EMPLOI TUBPLA UNELVENT

Les plus

• Esthétique
• Gain de place
• Efficacité Facilité Rapidité
• Propreté

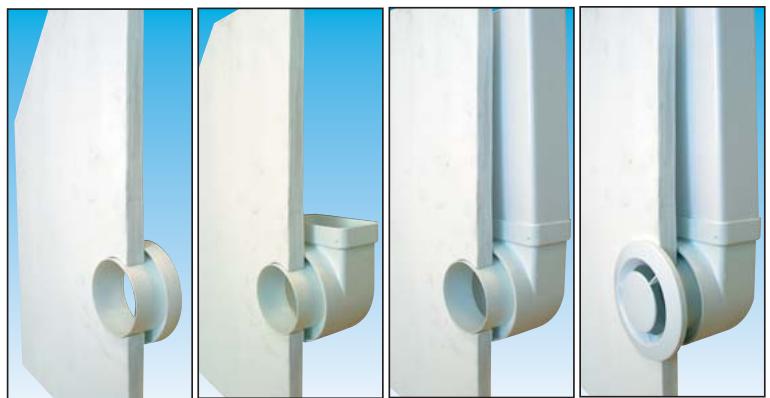

Applications

• Les conduits et accessoires de la série TUB-PLA sont conçus pour des applications très diverses :

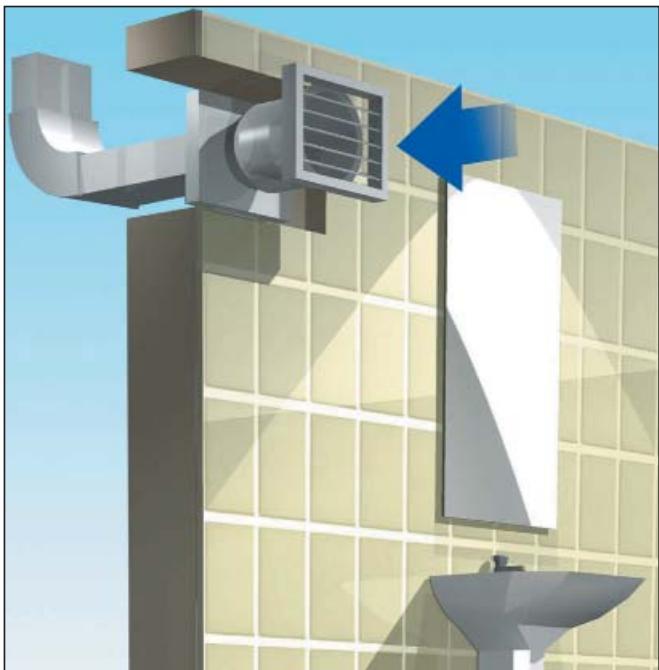

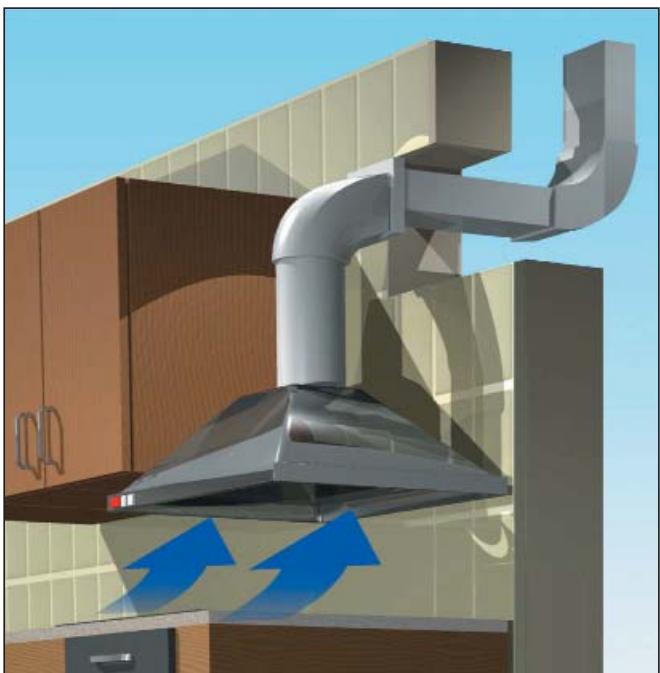

• Habitat : cuisines, toilettes, buanderies, caves...

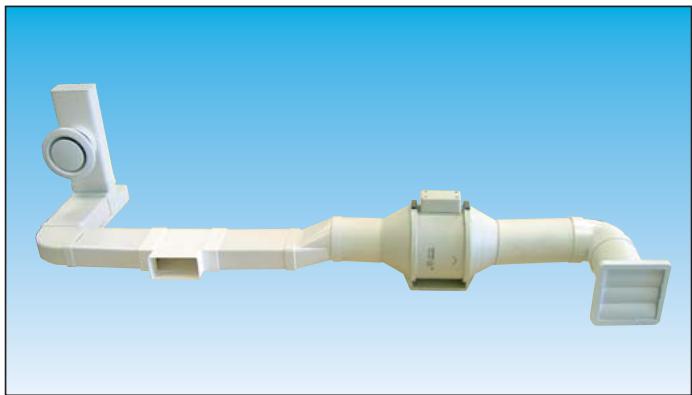

• Tertiaire: cafés, restaurants, vestiaires, bureaux...
• La série TUB-PLA permet d'installer des réseaux de gain discrets même visibles et dans des passages de dimensions réduites (doublures, faux plafonds, boisseaux...)
• Classement au feu M1

Étanchéité

Chaque accessoire est doté d'un profil interne qui favorise une étanchéité parfaite à l'air

Mâle - femelle

Les accessoires sont femelles,

sauf les TER qui sont mâles

Les conduits TPR 200, TPC 200 et TPR 300 sont mâles

Bouches voir page 287

Toute la gamme des bouches BER se monte sur les accessoires et conduits TUB-PLA

Encollage

Les conduits et accessoires doivent être assemblés par encollage :

Soit grâce à une colle PVC standard

Soit par pistolet à colle et bâtonnets (Réf. BC 12)

L'encollage se fait toujours après nettoyage des pièces et sur la partie male exclusivement

Entretien

Pour entretenir les réseaux, il est recommandé si possible de terminer chaque branche droite avec un bouchon en bout (Réf. BFR 200 ou BFR 300)

Équivalences aérauliques

55 × 110 ~mm équivalent à 80 ou 100 mm

55× 220~mm équivalent à Ø 125 mm

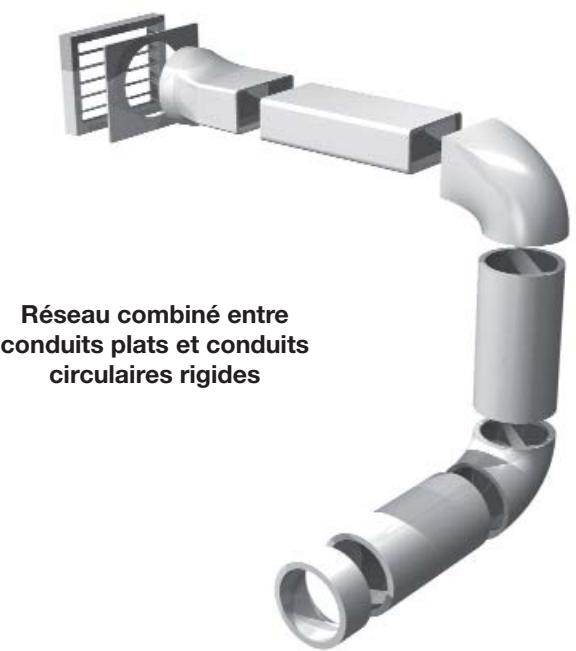

Exemple de réseau

Montage

Découpe

Assemblage mâle / mâle

Assemblage mâle / femelle

Fixation

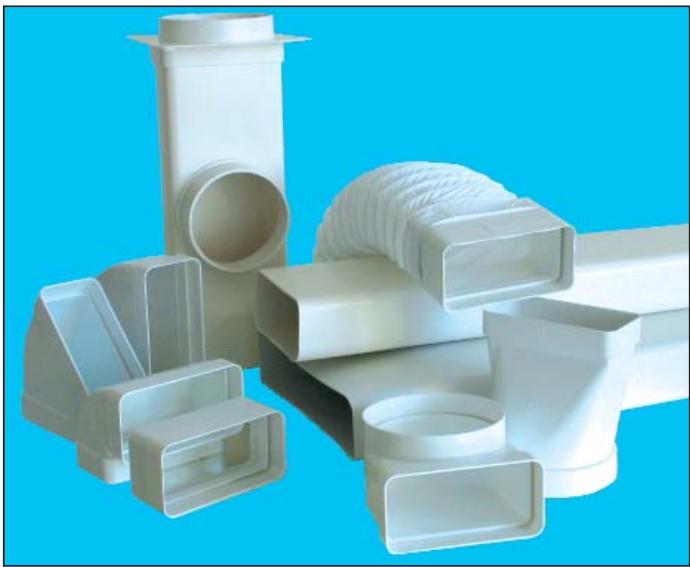

Gamme

Gamme rectangulaire

55 × 110 ~mm

(équivalent 0 80 et 0 100 mm)

Gamma rectangulaire

55 × 220 ~mm

(équivalent 0 125 mm)

Tube rectangulaire

Té pour conduit TER sortie Ø 100 mm

Té horizontal rectangulaire

Bouchon rectangulaire

Bride murale rectangulaire

Grille extérieure rectangulaire

Fixation pour conduit TPR. Colisage : 3 pièces.

Référence

Code

TPR 200

833643

TPR 200 Lg 3M

833 219

TFR 200

833 163

MCR 200

833647

MCM 200

833648

CHR 200

833645

CHM 200

834084

CVR 200

833646

CDM 200

833644

TER 200

834083

THR 200

833161

BFR200

834 137

FXR200

833650

Référence

Code

TPR 300

833617

TPR 300 Lg 3M

833 217

TFR 300

833 164

MCR 300

833 658

MCM 300

833639

CHR 300

833637

CVR 300

833638

CDM 300

833618

TER 300

834 136

THR 300

833 162

BRM 300

833640

GER300

833641

FXR 300

833642

Gamme TUB-PLA - 0 100 mm

Réduction plate Ø 100/80

Tube circulaire souple Longueur 50 cm

Manchon circulaire

Coude circulaire

Bride murale mixte

Bride murale circulaire

Réduction multi-diamètres Ø 100 à 130 mm

Volet de suppression circulaire

Fixation pour TPC

Colle bâtonnet pour pistolet 0 12 Colisage : 10 pièces

Clapet anti-retour multi-diamètres Ø 120 et Ø 130 Ø 125 et Ø 110

Réduction plastique

Récédence	Code
RP 100/80	833 160

TPC 200

833 651

TFC 200

833 165

MCC 200

833 653

CDC 200

833 652

BMM 200

833 649

BMC 200

833 654

RMC 200

833 655

PEC 200

833 656

FXC 200

833 657

BC 12 (x10)

834 187

CM 130

860 092

RED 100/80 P

860 407

RED 125/100 P

860 408

RED 150/125 P

860 409

RED 160/125 P

863 015

RED 200/160 P

863 016
