Type de produit	Conduits d'aération rectangulaires et circulaires
Marque	UNELVENT
Modèle	TUB-PLA
Dimensions disponibles	Rectangulaire 55 x 110 mm (équiv. Ø80/100 mm) ; Rectangulaire 55 x 220 mm (équiv. Ø125 mm) ; Circulaire Ø100 mm
Longueurs des conduits	TPR 200 (3 m), TPR 300 (3 m), TPC 200 (50 cm)
Matière	PVC (classement feu M1)
Applications	Habitat (cuisines, toilettes, buanderies, caves) et tertiaire (cafés, restaurants, vestiaires, bureaux)
Type d'assemblage	Encollage PVC (colle PVC standard ou pistolet à colle réf. BC12)
Étanchéité	Profil interne assurant une étanchéité parfaite à l'air
Conformité	Classement au feu M1
Accessoires	Tés, manchons, coudes, brides murales, grilles, bouchons, réductions, clapets anti-retour, etc.
Bouches compatibles	Gamme BER (voir page 287 de la notice)
Entretien	Nettoyage des pièces avant encollage ; recommandé d'installer un bouchon en bout (BFR200/300) sur chaque branche droite
Montage	Découpe, assemblage mâle/mâle ou mâle/femelle, fixation
Références principales	TPR 200 (833643), TPR 300 (833617), TPC 200 (833651), et nombreux accessoires

FOIRE AUX QUESTIONS - TUB-PLA UNELVENT

Quels sont les diamètres équivalents des conduits rectangulaires ?

Le conduit 55 x 110 mm équivaut à un diamètre de 80 ou 100 mm. Le 55 x 220 mm équivaut à un diamètre de 125 mm.

Comment assembler les conduits TUB-PLA ?

Les conduits et accessoires s'assemblent par encollage : utilisez une colle PVC standard ou un pistolet à colle avec bâtonnets (réf. BC12). Appliquez la colle sur la partie mâle après nettoyage.

Quel type de bouche peut-on monter sur les conduits TUB-PLA ?

Toute la gamme des bouches BER se monte sur les accessoires et conduits TUB-PLA. Consultez la page 287 de la notice.

Les conduits TUB-PLA sont-ils ignifuges ?

Oui, ils bénéficient d'un classement au feu M1, garantissant une bonne réaction au feu.

Comment entretenir le réseau de ventilation ?

Pour faciliter l'entretien, il est recommandé de terminer chaque branche droite avec un bouchon en bout (réf. BFR200 ou BFR300). Nettoyez les pièces avant encollage.

Quelles sont les applications possibles ?

Les conduits TUB-PLA conviennent aussi bien à l'habitat (cuisines, toilettes, buanderies, caves) qu'au tertiaire (cafés, restaurants, vestiaires, bureaux).

Les accessoires sont-ils mâles ou femelles ?

La plupart des accessoires sont femelles, sauf les tés (TER) qui sont mâles. Les conduits TPR 200, TPC 200 et TPR 300 sont mâles.

Quels sont les avantages de la série TUB-PLA ?

Elle offre esthétique, gain de place, efficacité, facilité de montage, rapidité et propreté. Les réseaux peuvent être discrets même visibles.

Où trouver les références des pièces détachées ?

Les références sont listées dans la notice. Par exemple : TPR 200 (833643), TFR 200 (833163), MCR 200 (833647), etc. Contactez votre revendeur.

Peut-on installer les conduits dans un faux plafond ?

Oui, la série TUB-PLA est conçue pour des passages de dimensions réduites comme les doublures, faux plafonds et boisseaux.

MODE D'EMPLOI TUB-PLA UNELVENT

Les plus

• Esthétique
• Gain de place
• Efficacité Facilité Rapidité Propreté

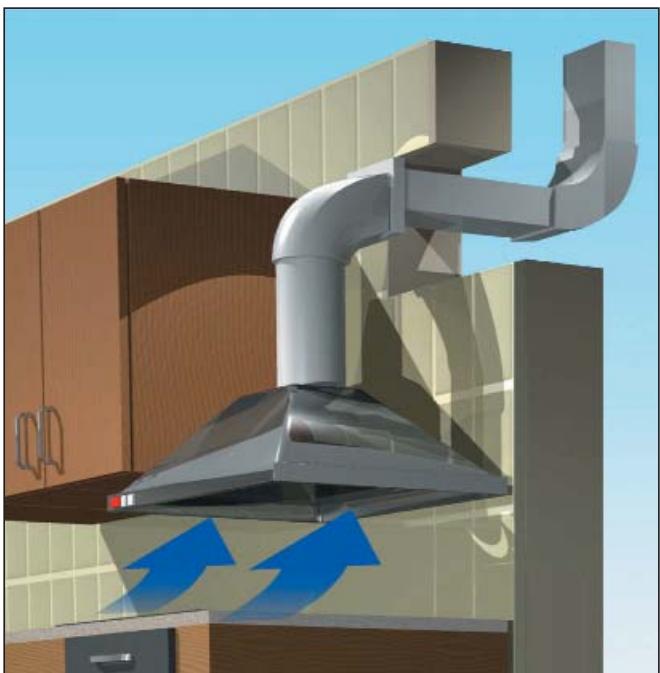

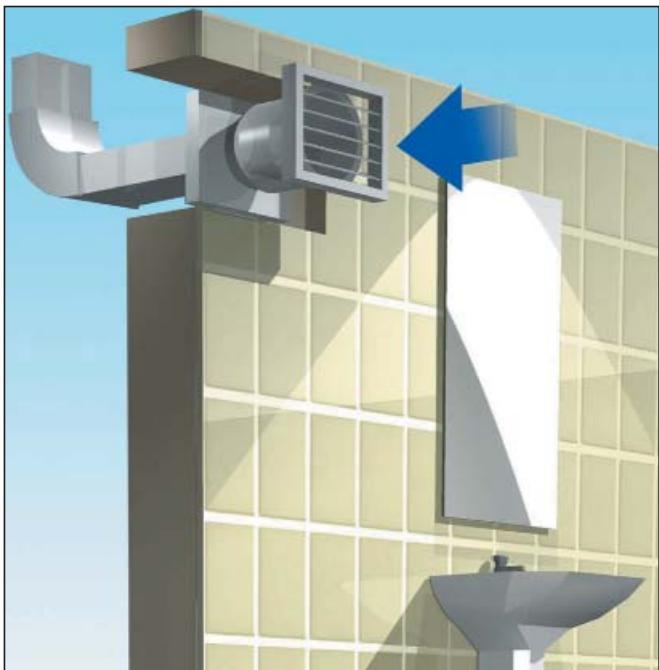

Applications

• Les conduits et accessoires de la série TUB-PLA sont conçus pour des applications très diverses :
• Habitat : cuisines, toilettes, buanderies, caves...
• Tertiaire: cafés, restaurants, vestiaires, bureaux...
• La série TUB-PLA permet d'installer des réseaux de gain discrets même visibles et dans des passages de dimensions réduites (doublures, faux plafonds, boisseaux...)
• Classement au feu M1

Étanchéité

Chaque accessoire est doté d'un profil interne qui favorise une étanchéité parfaite à l'air

Mâle - femelle

Les accessoires sont femelles,

sauf les TER qui sont mâles

Les conduits TPR 200, TPC 200 et TPR 300 sont mâles

Bouches voir page 287

Toute la gamme des bouches BER se monte sur les accessoires et conduits TUB-PLA

Encollage

Les conduits et accessoires doivent être assemblés par encollage :

Soit grâce à une colle PVC standard

Soit par pistolet à colle et bâtonnets (Réf. BC 12)

L'encollage se fait toujours après nettoyage des pièces et sur la partie male exclusivement

Entretien

Pour entretenir les réseaux, il est recommandé si possible de terminer chaque branche droite avec un bouchon en bout (Réf. BFR 200 ou BFR 300)

Équivalences aérauliques

55 × 110 ~mm équivalent à 80 ou 100 mm

55× 220~mm équivalent à Ø 125 mm

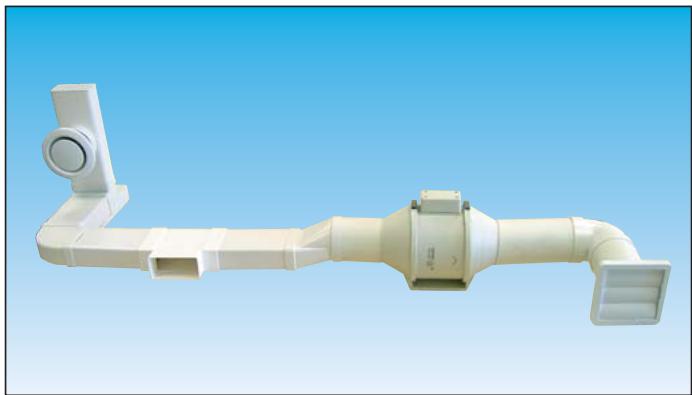

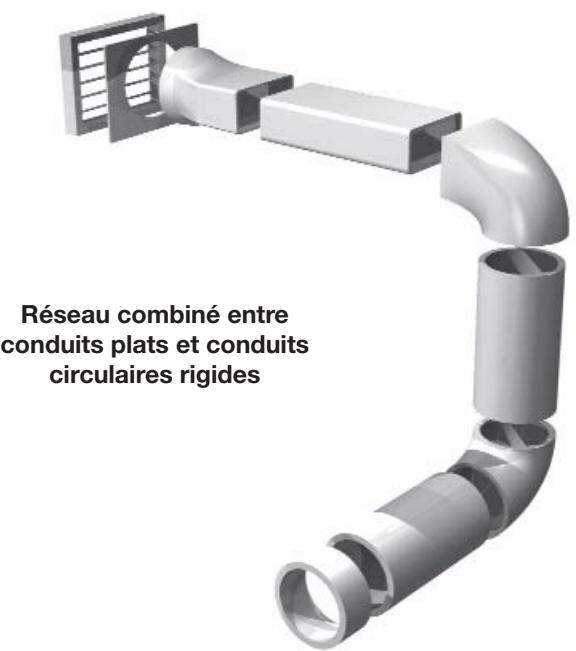

Exemple de réseau

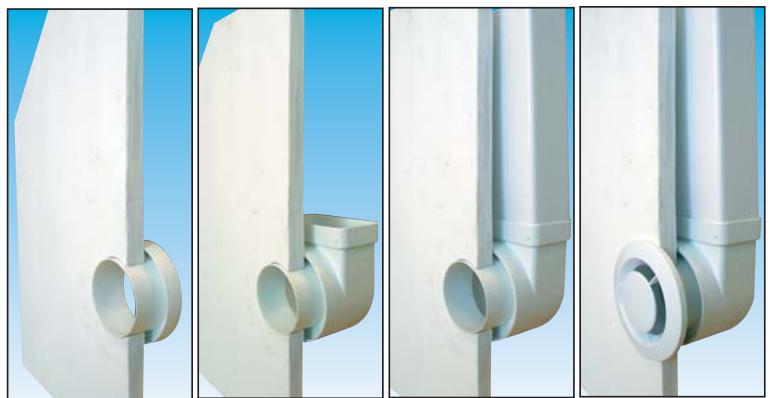

Montage

Découpe

Assemblage mâle / mâle

Assemblage mâle / femelle

Fixation

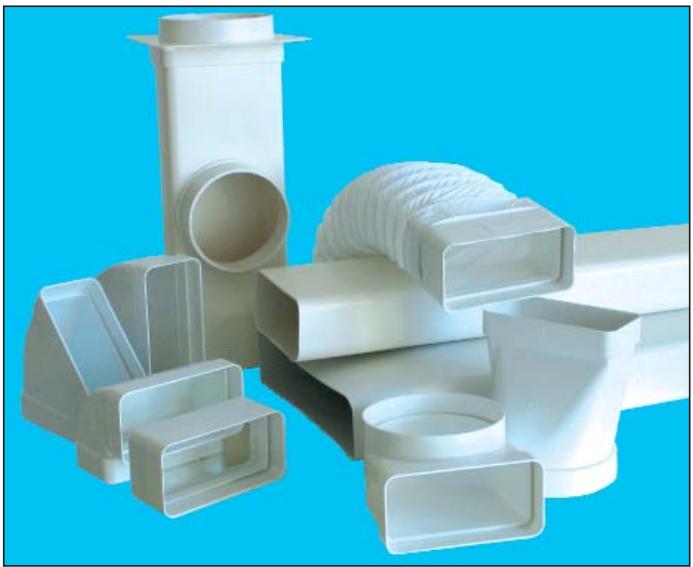

Gamme

Gamme rectangulaire

55 × 110 ~mm

(équivalent 0 80 et 0 100 mm)

Gamma rectangulaire

55 × 220 ~mm

(équivalent 0 125 mm)

Tube rectangulaire

Té pour conduit TER sortie Ø 100 mm

Té horizontal rectangulaire

Bouchon rectangulaire

Bride murale rectangulaire

Grille extérieure rectangulaire

Fixation pour conduit TPR. Colisage : 3 pièces.

Référence

Code

TPR 200

833643

TPR 200 Lg 3M

833 219

TFR 200

833 163

MCR 200

833647

MCM 200

833648

CHR 200

833645

CHM 200

834084

CVR 200

833646

CDM 200

833644

TER 200

834083

THR 200

833161

BFR200

834 137

FXR 200

833650

Référence

Code

TPR 300

833617

TPR 300 Lg 3M

833 217

TFR 300

833 164

MCR 300

833 658

MCM 300

833639

CHR 300

833637

CVR 300

833638

CDM 300

833618

TER 300

834 136

THR 300

833 162

BRM 300

833640

GER300

833641

FXR 300

833642

Gamme TUB-PLA - 0 100 mm

Réduction plate Ø 100/80

Tube circulaire souple Longueur 50 cm

Manchon circulaire

Coude circulaire

Bride murale mixte

Bride murale circulaire

Réduction multi-diamètres Ø 100 à 130 mm

Volet de suppression circulaire

Fixation pour TPC

Colle bâtonnet pour pistolet 0 12 Colisage : 10 pièces

Clapet anti-retour multi-diamètres Ø 120 et Ø 130 Ø 125 et Ø 110

Réduction plastique

Récédence	Code
RP 100/80	833 160

TPC 200

833 651

TFC 200

833 165

MCC 200

833 653

CDC 200

833 652

BMM 200

833 649

BMC 200

833 654

RMC 200

833 655

PEC 200

833 656

FXC 200

833 657

BC 12 (x10)

834 187

CM 130

860 092

RED 100/80 P

860 407

RED 125/100 P

860 408

RED 150/125 P

860 409

RED 160/125 P

863 015

RED 200/160 P

863 016
