TL - Chauffage et traitement de l'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convecteur électrique
Marque	UNELVENT
Modèle	TL (TL 10 N, TL 29 W, TL 29 TW)
Puissance électrique	1000 / 2000 W (sélectionnable)
Alimentation	230 V ~ 50 Hz
Intensité nominale	8,7 A
Dimensions (L x H x P)	270 x 220 x 128 mm (TL 10 N) / 230 x 125 x 270 mm (TL 29)
Poids	Environ 2,5 kg (selon modèle)
Type de thermostat	Mécanique (TL 10 N) / Automatique (TL 29)
Positions de puissance	4 positions (arrêt, 1000W, 2000W)
Dispositif antigel	Oui
Protection thermique	Oui (surtempérature)
Classe d'isolation	II (double isolation)
Montée en température	Rapide
Matériau du boîtier	Plastique auto-extinguible
Minuterie (TL 29 TW)	60 minutes
Support fixation murale (TL 29)	Oui (fourni)
Rangement câble	Système de rangement intégré (TL 29)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection thermique, arrêt automatique en cas de surchauffe
Réparabilité	Pièces détachées disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - TL UNELVENT

Comment installer le convecteur TL ?

Placez l'appareil sur une surface stable et plane, à au moins 50 cm des murs et objets. Pour le modèle TL 29, vous pouvez le fixer au mur à l'aide du support fourni. Branchez-le sur une prise 230 V.

Quelle est la puissance maximale du TL 10 N ?

Le TL 10 N a une puissance maximale de 2000 W. Vous pouvez choisir entre 1000 W et 2000 W via le sélecteur de puissance.

Comment régler la température ?

Tournez le bouton du thermostat mécanique pour régler la température souhaitée. L'appareil s'arrête automatiquement lorsque la température est atteinte.

Le TL 29 TW a-t-il une minuterie ?

Oui, le TL 29 TW est équipé d'une minuterie programmable de 0 à 60 minutes. Réglez le temps de fonctionnement souhaité.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est branché et que le thermostat est réglé au-dessus de la température ambiante. Si le problème persiste, la protection thermique a pu se déclencher : débranchez l'appareil, laissez-le refroidir et rebranchez-le.

Comment nettoyer le convecteur ?

Débranchez l'appareil et attendez qu'il refroidisse. Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais d'eau ou de produits chimiques.

Le convecteur TL peut-il être utilisé dans une salle de bain ?

Non, ces modèles ne sont pas certifiés IP24. Utilisez-les uniquement dans des pièces sèches. Pour une salle de bain, choisissez un modèle CB 2005 avec IP24.

Que signifie la fonction antigel ?

La fonction antigel maintient une température minimale (environ 5°C) pour éviter le gel dans la pièce. Activez-la en sélectionnant la position antigel sur le sélecteur.

Où trouver des pièces détachées ?

Contactez le service après-vente UNELVENT ou visitez le site www.unelvent.com pour commander des pièces détachées comme le thermostat ou le cordon d'alimentation.

Comment ranger le câble d'alimentation ?

Sur les modèles TL 29, utilisez le système de rangement situé sous l'appareil. Enroulez le câble autour des ergots prévus à cet effet.

MODE D'EMPLOI TL UNELVENT

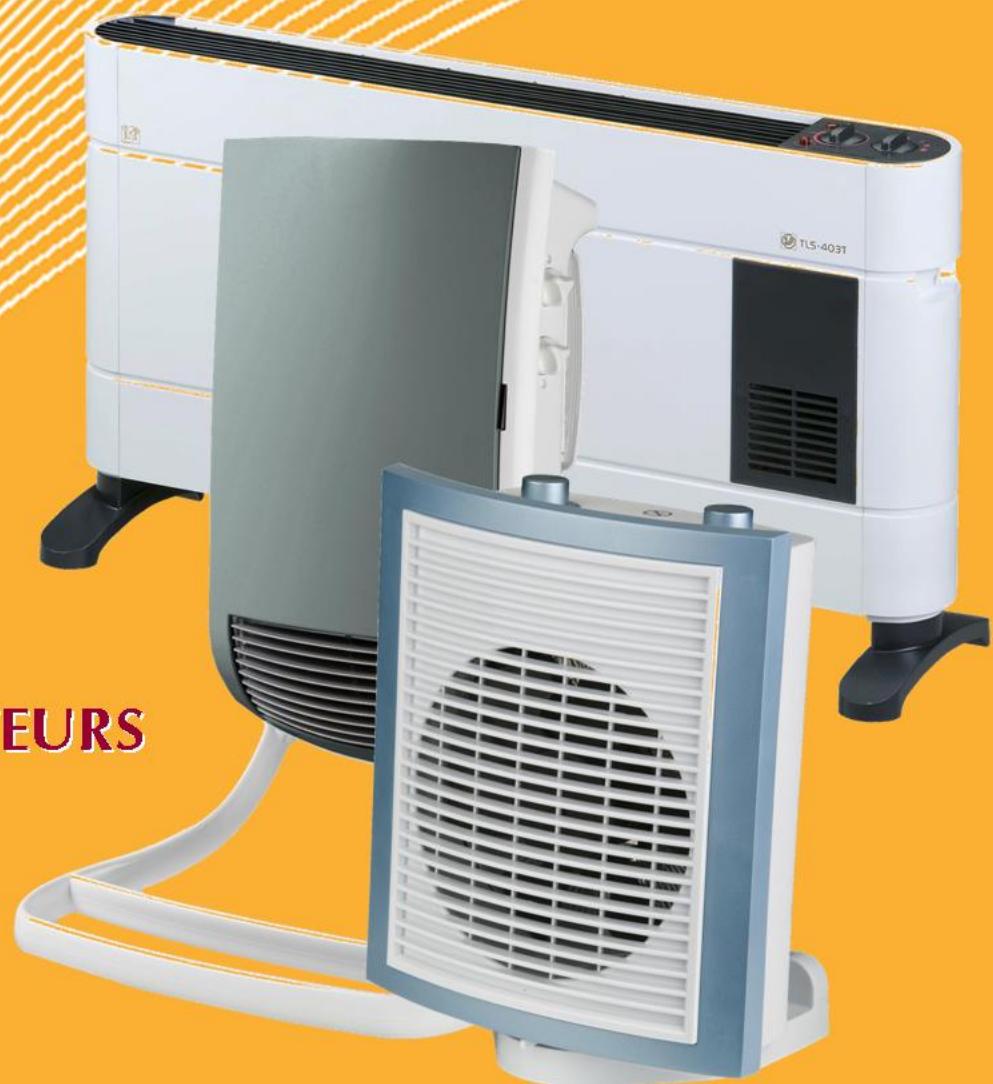

Les solutions chauffage et traitement de l'air habitat

SOUFFLANTS

CONVECTEURS

BAINS D'HUILE

DESHUMIDIFCATEURS

www.unelvent.com

Esthétique Thermostat mécanique - Plastique auto-extinguible

Montée rapide en température

Référence	Code	Puisance (W)	Intensité (A)	Positions sélection puissance	Dimensions (mm)	Dispositif anti gel	Protection thermique	Classe d'iso1ation

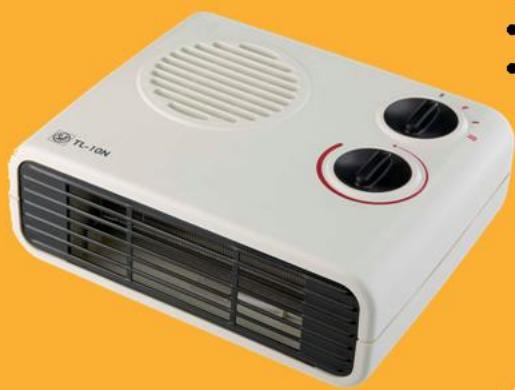

TL 10 N	674 188	1000/2000	8,7	4	270x220x128	●	●	II

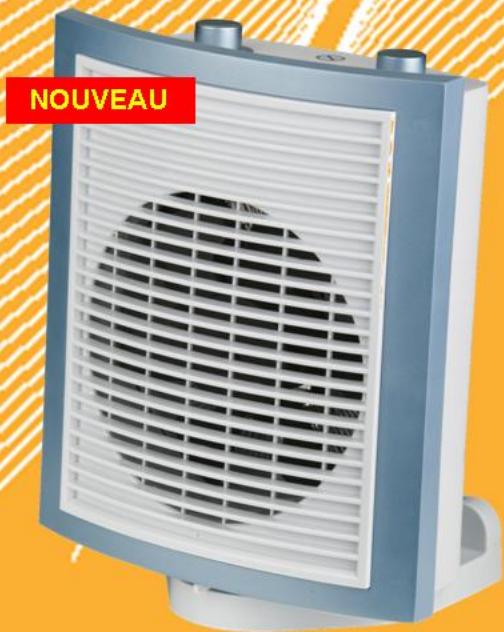

TL 29 / TL 29 TW

Esthétique - Thermostat automatique - Minuterie 60 minutes (TL 29 TW) - Support pour fixation murale

Support pour fixation murale

Système de rangement du câble d'alimentation

Esthétique soignée

TL 29 W-TL 29 TW

Référence	Code	Puisance (W)	Intensité (A)	Positions sélecteur puissance	Dimensions (mm)	Air froid	Dispositif anti gel	Protection thermique	Classe d'isolement
TL 29 W	670 470	1000/2000	8,7	4	230x125x270	●	●	●	II
TL 29 TW	670 471	1000/2000	8,7	4	230x125x270	●	●	●	II

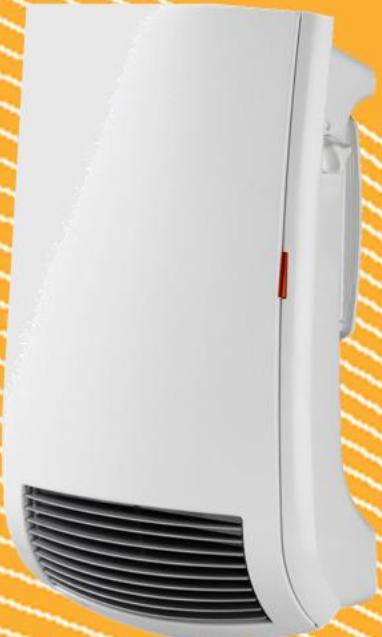

CB 2005

• Ultrasilencieux
• Design moderne Thermostat mécanique Filtre anti-poussière nettoyable Boîtier de commande discret
• Version Inox : effet miroir

• Extra-plat
• Version Inox : effet miroir

IP 24

Référence	Code	Puisance (W)	Intensité (A)	Voyant de fonctionnement	Dimensions (mm)	Dispositif anti gel	Protection thermique	Fixation murale	Classe d'iso1ation
CB 2005 Blanc	670 464	1000/1800	7,8	●	270x100x400	●	●	●	II
CB 2005 lnox	670 465	1000/1800	7,8	●	270x100x400	●	●	●	II

CB 2005 TS

• Porte-serviettes 2 barres
• Temporisation programmable de 1 à 60 minutes
• Ultrasilencieux
• Design moderne Thermostat mécanique
• Filtre anti-poussière nettoyable
• Version Inox : effet miroir

• Temporisation programmable
• Porte-serviettes 2 barres Version Inox: effet miroir

IP 24

Livre avec porte-serviettes 2 barres

Référence	Code	Puisance (W)	Intensité (A)	Voyant de fonctionnement	Dimensions (mm)	Dispositif anti gel	Protection thermique	Fixation murale	Classe d'iso1ation
CB 2005 TS Blanc	670 466	1000/1800	7,8	●	390x240x590	●	●	●	II
CB 2005 TS Inox	670 467	1000/1800	7,8	●	390x240x590	●	●	●	II

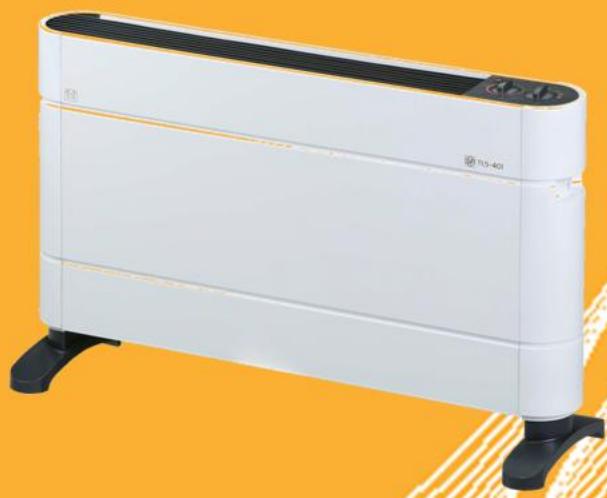

TLS 401

3 niveaux de puissance - Mobile et utilisation facile Montée rapide en température Voyant de fonctionnement Fixation murale possible

Fixation murale possible

Référence	Code	Puisance (W)	Intensité (A)	Position sélecteur puissance	Dimensions (mm)	Dispositif anti gel	Protection thermique	Fixation murale	Classe d'iso1ation
TLS 401	673 312	800/1200/2000	8,7	4	730x222x450	●	●	●	II

• Ventilateur incorporé
• 3 niveaux de puissance
• Mobile et utilisation facile. Montée rapide en température. Voyant de fonctionnement. Fixation murale possible.

• Ventilateur incorporé. Fixation murale possible.

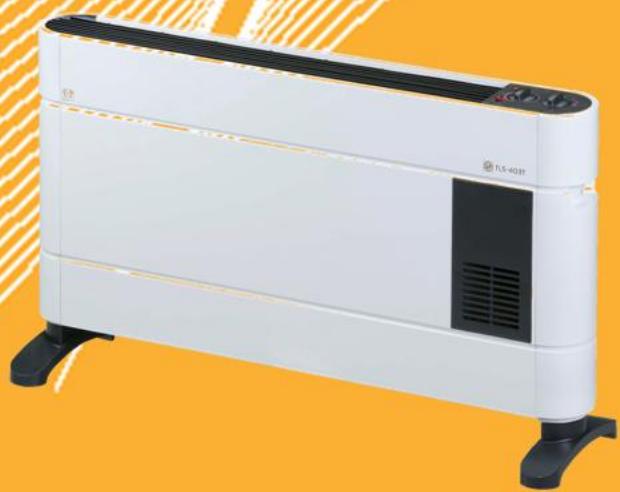

Référence	Code	Puisance (W)	Intensité (A)	Position sélecteur puissance	Dimensions (mm)	Dispositif anti gel	Protection thermique	Turbo	Fixation murale	Classe d'iso1ation
TLS 403 T	673 313	800/1200/2000	8,7	4	730x222x450	●	●	●	●	II

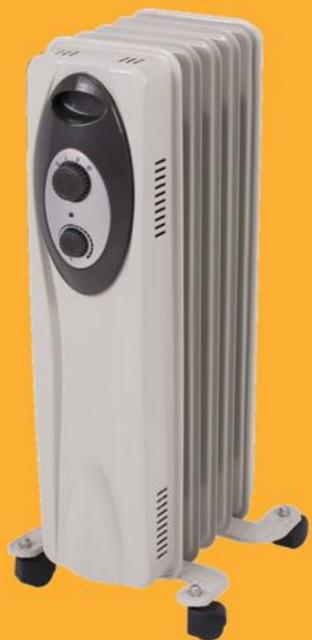

Radiateurs à BAINS d'huile

• Économie d'énergie
• Conservation de la chaleur accumulée optimisée par la grande inertie thermique du fluide
• Réchauffement de l'air ambiant accentué par les ailettes perforées. Voyant de fonctionnement.
• Roulettes et poignées de transport
• Système de rangement de câble
• Classe II

Conservation de la chaleur

Référence	Code	Puisance (W)	Intensité (A)	Positions sélecteur puissance	Nombre d' éléments	Dimensions (mm)	Dispositif anti-gel	Protection thermique	Classe d'iso1ation
SAHARA 1002	673 992	500/1000	4,3	3	6	270x290x640	●	●	II
SAHARA 1502	673 993	600/900/1000	6,6	4	8	350x290x640	●	●	II
SAHARA 2002	673 573	800/1200/2000	8,7	4	10	430x290x640	●	●	II
SAHARA 2502	673 820	1000/1500/2500	10,9	4	13	510x290x640	●	●	II

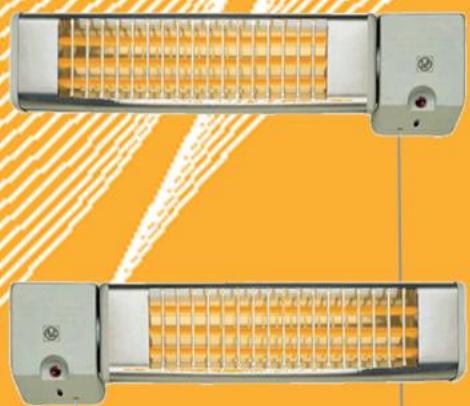

Infrarouges

• Orientable Boîtier de commande pouvant être placé indifféremment à droite ou à gauche des lampes
• Diffusion rapide et uniforme Pilotage par cordelette Voyant de fonctionnement

Diffusion rapide et uniforme

Référence	Code	Puissance (W)	Intensité (A)	Nombre de lampe	Dimensions (mm)	Protection thermique	Protection contre projection d'eau	Orientable
INFRARED 120	673 828	600/1200	5,2	2	610x173x110	●	●	●
INFRARED 180	673 827	600/1200/1800	7,8	3	610x173x110	●	●	●

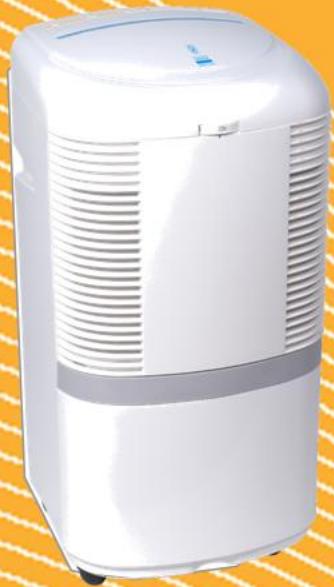

Dhumm plus

• Mobilité Facilité d'utilisation
• Automatique
• Témoin lumineux « trop plein » + arrêt de l'appareil
• Réservoir d'accès facile
• Fonction dégivrage lorsqu'e T^ < 15^
• Raccord évacuation permanente des condensats
• Filtre lavable
• Compact et robuste
• Faible niveau sonore

Fonctionnement automatique

Référence	Code	Tension (V)	Puisance (W)	Nombre de vitesse	Dimensions (mm)	Capacité du réservoir	Réfrigérant	Surface traitée (m2)
DHUM 12 PLUS	658 651	230	260	1	290x570x300	4 L	R-134a	120
DHUM 16 PLUS	658 652	230	360	1	290x570x300	4 L	R-134a	160

Catalogue 2009 - l'intégrale unelvent s&p
