Type de produit	Ventilation Mécanique Contrôlée (VMC) pour gaz
Marque	UNELVENT
Modèle	SKAGEM
Alimentation électrique	220/240 V - 50 Hz (moteur hors flux d'air 230 V - 50 Hz)
Puissance	90 W
Débit d'air	50 à 450 m³/h
Matériau du caisson	Tôle galvanisée
Piquages d'aspiration	1 x Ø125 galvanisé avec joint Véloduct, 4 x Ø80 polyéthylène (2 obturés), 1 x Ø125 polyéthylène obturé
Piquage de refoulement	1 x Ø160 avec joint Véloduct
Trappe électrique	Oui, facile d'accès avec schéma de câblage
Type de VMC	Autoréglable, Hygro A, Hygro B
Applications	Habitat individuel, extraction des produits de combustion de chaudière gaz
Conformité	DTU 68-1, Avis technique n° 14/07-1194*V9
Bouches compatibles	BOAG, BARP, BEHS, BEHW, BEHC, BEHC.E
Entretien et nettoyage	Nettoyage périodique des bouches et du caisson, vérification des joints
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées	Bouches, moteur, trappe électrique, joints

FOIRE AUX QUESTIONS - SKAGEM UNELVENT

Quels types de logements sont compatibles avec la VMC SKAGEM ?

La VMC SKAGEM est conçue pour les habitations individuelles de type T3 à T6, avec configurations pour chaudière en cuisine ou hors volume de chauffe.

Comment régler le débit d'air de la VMC ?

Le débit se règle via les bouches d'extraction. Par exemple, les bouches BOAG disposent d'une chaînette pour ajuster les débits minimaux et maximaux.

Quelles bouches d'extraction sont recommandées avec le SKAGEM ?

Les bouches compatibles incluent les modèles BOAG (pour cuisine), BARP (autoréglables), BEHS, BEHW et BEHC (hygro). Consultez le tableau de configuration dans la notice.

La VMC SKAGEM peut-elle être installée avec une chaudière gaz ?

Oui, elle est spécialement conçue pour l'extraction des produits de combustion d'une chaudière gaz et le renouvellement d'air du logement.

Quelle est la puissance électrique du caisson ?

Le caisson nu a une puissance de 90 W sous 230 V.

Quels sont les diamètres des piquages ?

Aspiration : 1 Ø125 galvanisé, 4 Ø80 polyéthylène, 1 Ø125 polyéthylène obturé. Refoulement : 1 Ø160.

Comment entretenir la VMC SKAGEM ?

Il est recommandé de nettoyer régulièrement les bouches d'extraction et le caisson, et de vérifier l'état des joints. Débranchez toujours l'alimentation avant toute intervention.

La notice indique-t-elle les dimensions exactes du caisson ?

Les dimensions ne sont pas listées dans la notice fournie. Pour plus de précisions, consultez le fabricant UNELVENT.

Quelle est la différence entre les versions Auto, Hygro A et Hygro B ?

La version Auto maintient un débit constant, Hygro A et B adaptent le débit en fonction de l'humidité (A pour pièces humides, B pour toutes pièces). Consultez la notice pour les configurations.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com.

MODE D'EMPLOI SKAGEM UNELVENT

Appareil compatible VMC de type : - Autoreglable, - Hygro A, - Hygro B, - Piquage Ø 125 mm complémentaire dans le cas d'une installation avec chaudière en garage

Applications

• VMC en habitat individuel

Extraction des produits de combustion d'une chaudière gaz et renouvellement d'air du logement (VMC).

Le SKAGEM répond aux installations de gaz - Auto réglable : DTU 68-1 Hygro : Avis technique N° 14/07-1194*V9

Caisson

• En tôle galvanisée

Moteur

220/240 V - 50 Hz

Piquages

• Aspiration :
• 1 Ø 125 galvanisé avec joint Véloduct pour le raccordement de la chaudière
• 4 Ø 80 polyéthylène dont 2 obturés
• 1 Ø 125 polyéthylène obturé pour le raccordement de la bouche cuisine quand la chaudière est hors volume de chauffe
• Refoulement :
• 1 Ø 160 avec joint Véloduct

Trappe électrique Facile d'accès + schéma de câblage

Moteur hors flux d'air 230V - 50 Hz

Caractéristiques techniques - caisson nu

Récédence	Code	Puisance (W)	Débit (m3/h)
SKAGEM	607 051	90	de 50 à 450

Configurations - chaudière en cuisine

Type de Logement	Type de VMC GAZ	Bouches
		Cuisine	Bains	WC	Salle d'eau
T3	AUTO	BOAG 45/105	BARP 30	BARP 15	BARP 15
	HYGRO A	BOAG 45/105	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHW OU BEHW.E 5/30
T4	AUTO	BOAG 45/120	BARP 30	BARP 30	BARP 15
	HYGRO A	BOAG 45/120	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHW OU BEHW.E 5/30
T5	AUTO	BOAG 45/135	BARP 30	BARP 30	BARP 15
	HYGRO A	BOAG 45/135	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHW OU BEHW.E 5/30
	HYGRO B	BOAG 45/135	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHW OU BEHW.E 5/30
T6	AUTO	BOAG 45/135	BARP 30	BARP 30	BARP 15
	HYGRO A	BOAG 45/135	BEHS 5/40	BARP 30	BEHW OU BEHW.E 5/30
	HYGRO B	BOAG 45/135	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHW OU BEHW.E 5/30

Configurations - chaudière hors volume de chauffe

Type de Logement	Type de VMC GAZ	Pèche technique	Bouches
			Cuisine	Bains	WC	Salle d'eau
T3	AUTO	BOAG 120	BARP 45/105	BARP 30	BARP 15	BEHS 5/40
	HYGRO	BOAG 120	BEHC ou BEHC.E 10/45/105	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHS 5/40
T4	AUTO	BOAG 120	BARP 45/120	BARP 30	BARP 30	BEHS 5/40
	HYGRO	BOAG 120	BEHC ou BEHC.E 10/45/120	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHS 5/40
T5	AUTO	BOAG 120	BARP 45/135	BARP 30	BARP 30	BEHS 5/40
	HYGRO	BOAG 120	BEHC ou BEHC.E 10/45/135	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHS 5/40
T6	AUTO	BOAG 120	BARP 45/135	BARP 30	BARP 30	BEHS 5/40
	HYGRO	BOAG 120	BEHC ou BEHC.E 10/45/135	BEHS 5/40	BEHW OU BEHW.E 5/30	BEHS 5/40

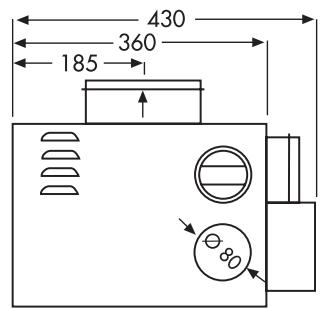

Dimensions (mm)

Courbe caractéristique Bouches cuisine métalliques thermogaz BOAG 20/75 à 45/135 - chaudière 23 kW en cuisine

Fonction V. M. C : Pression 80 et 140 Pa - Débits minimaux ou maximaux : par action chaînette Fonction évacuation des gaz brûlés : - Piloté par bilame : débit 100 m3/h

BOAG 120 - chaudière hors volume de chauffe

Référence	Code	Débit m3/h mini/max	Ø Conduit intérieur (mm)
BOAG 45/105	857 602	45/105	118
BOAG 45/120	857 603	45/120	118
BOAG 45/135	857 604	45/135	118

• Pour chaudière 14 à 30 kW
• Plage de pression : 80 à 140 Pa
• Débit permanent 120 m3/h

Récédence	Code	Débit m3/h	Ø Conduit intérieur (mm)
BOAG 120 ALU	857 605	120	125

Réduction inox 125/118 mm

Rémonde	Code	Ø (mm)
RED 125/118 inox	862 734	ext 125/118 int

Gaine spéciale gaz

Récédence	Code	Ø (mm)	Long. (m)	Epaiss. (mm)
QUALIGAZ A5	826 491	Int 118/Ext 125	1,5	15/100
CMS 125 Lg 3M AL	828 125	125	3	60/100

Mise en œuvre sur paroi verticale Bouches d'extraction autoréglables BARP

Référence	Code	Débit m3/h
BARP 15 - Ø 80	854 365	15
BARP 30 - Ø 80	854 505	30
BARP 45/105 - Ø 125	851 481	de 45 à 105
BARP 45/120 - Ø 125	851 482	de 45 à 120
BARP 45/135 - Ø 125	851 484	de 45 à 135

Bouches d'extraction autoréglables BEH - Alizé

Référence	Code	Débit m3/h
BEHS 5/40 - Ø 80	854 444	de 5 à 40
BEHW 5/30 - Ø 80	854 445	de 5 à 30
BEHW.E 5/30 - Ø 80	851 449	de 5 à 30
BEHC 5/40/90 - Ø 125	851 669	de 5 à 90
BEHC.E 5/40/90 - Ø 125	853 286	de 5 à 90
BEHC 10/45/105 - Ø 125	850 537	de 10 à 105
BEHC.E 10/45/105 - Ø 125	851 446	de 10 à 105
BEHC 10/45/120 - Ø 125	853 284	de 10 à 120
BEHC.E 10/45/120 - Ø 125	853 285	de 10 à 120
BEHC 10/45/135 - Ø 125	854 443	de 10 à 135
BEHC.E 10/45/135 - Ø 125	851 447	de 10 à 135

- Caractéristiques aérauliques et acoustiques des bouches BOAG - (voir page 288)
