Type de produit	Ventilation Mécanique Contrôlée (VMC)
Marque	UNELVENT
Modèle	MICROGEM
Hauteur du caisson	147 mm
Matériau du caisson	Acier galvanisé
Alimentation électrique	230 V, 50 Hz
Puissance moteur	32 W
Nombre de vitesses	2
Piquages sanitaires	3 orifices Ø80 mm (2 régulateurs 30 m³/h, 1 égouttoir 15 m³/h)
Piquage cuisine	1 clapet modulator Ø125 mm
Régulateur	Clipsable par 1/4 de tour, 15 m³/h
Montage	Silent-bloc
Trappe électrique	Oui, facile d'accès
Commande sans fil	Radio commande (optionnel, modèle MICROGEM RADIO)
Fonctions commande radio	Bouton poussoir grande vitesse, témoin lumineux, minuterie réglable de 5 min à 2 h
Épaisseur commande radio	23 mm
Applications	Habitat individuel et collectif individualisé
Entretien	Piquages démontables par 1/4 de tour, entretien aisé
Accessoires compatibles	Bouches BOCP, entrées d'air autorégables, conduits soudues, chapeaux de toiture
Poids caisson (estimé)	Environ 4 kg
Réparabilité	Pièces détachées disponibles (bouches, régulateurs, etc.)
Référence caisson nu	600 471
Référence kit avec bouches	600 472 (KIT MICROGEM) / 600 473 (KIT MICROGEM RADIO)

FOIRE AUX QUESTIONS - MICROGEM UNELVENT

Comment installer le caisson MICROGEM ?

Le caisson se fixe au mur via les silent-blocs. Raccordez les piquages sanitaires (Ø80 mm) et cuisine (Ø125 mm) aux conduits. Pour la version radio, aucune liaison électrique entre le caisson et la commande n'est nécessaire. Consultez le schéma d'installation dans la notice.

Quelle est la hauteur du caisson ?

La hauteur totale du caisson MICROGEM est de 147 mm, ce qui permet de l'installer dans des espaces réduits, idéal pour la rénovation.

Comment régler les débits sanitaires ?

Les piquages sanitaires sont équipés de régulateurs clipsables par 1/4 de tour. Les débits sont préréglés : 30 m³/h pour les salles de bains/douche et WC, 15 m³/h pour l'égouttoir ou WC supplémentaire. Il suffit de clipser ou déclipser les régulateurs pour ajuster.

Comment utiliser la commande radio ?

La commande radio comporte un bouton poussoir pour la grande vitesse, un témoin lumineux de marche, et un bouton de réglage de la minuterie (de 5 minutes à 2 heures). Aucune liaison filaire n'est requise entre la commande et le caisson.

Comment nettoyer le caisson ?

Débranchez l'alimentation. Retirez les piquages démontables par 1/4 de tour. Nettoyez l'intérieur du caisson avec un chiffon humide, sans solvants. Les régulateurs et la trappe électrique sont facilement accessibles. Vérifiez périodiquement l'état des filtres si présents.

Quels sont les accessoires disponibles ?

Les accessoires compatibles incluent les bouches BOCP (page 285), les entrées d'air autorégables (page 273), les conduits soudues et les chapeaux de toiture (page 354). Pour la version radio, la commande est fournie dans le kit.

Comment remplacer un régulateur ?

Les régulateurs se clipsent par 1/4 de tour. Pour les retirer, tournez-les d'un quart de tour dans le sens inverse. Remplacez par un régulateur neuf de même débit (30 m³/h ou 15 m³/h). Veillez à bien clipser le nouveau régulateur.

Quelle est la puissance du moteur ?

Le moteur du MICROGEM a une puissance de 32 W en 230 V, 50 Hz, avec deux vitesses. La roue à action assure un bon rendement.

Comment raccorder la cuisine et le sanitaire ?

Le piquage cuisine utilise un clapet modulator Ø125 mm. Les piquages sanitaires sont trois orifices Ø80 mm. Utilisez des conduits soudues compatibles. Le caisson est livré avec bouchons et régulateurs ; adaptez selon le nombre de pièces.

Que faire en cas de panne ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous que la trappe électrique est correctement fermée. Si le moteur ne tourne pas, testez la commande radio (piles) ou filaire. Consultez la notice pour le dépannage. Si nécessaire, contactez le service après-vente UNELVENT.

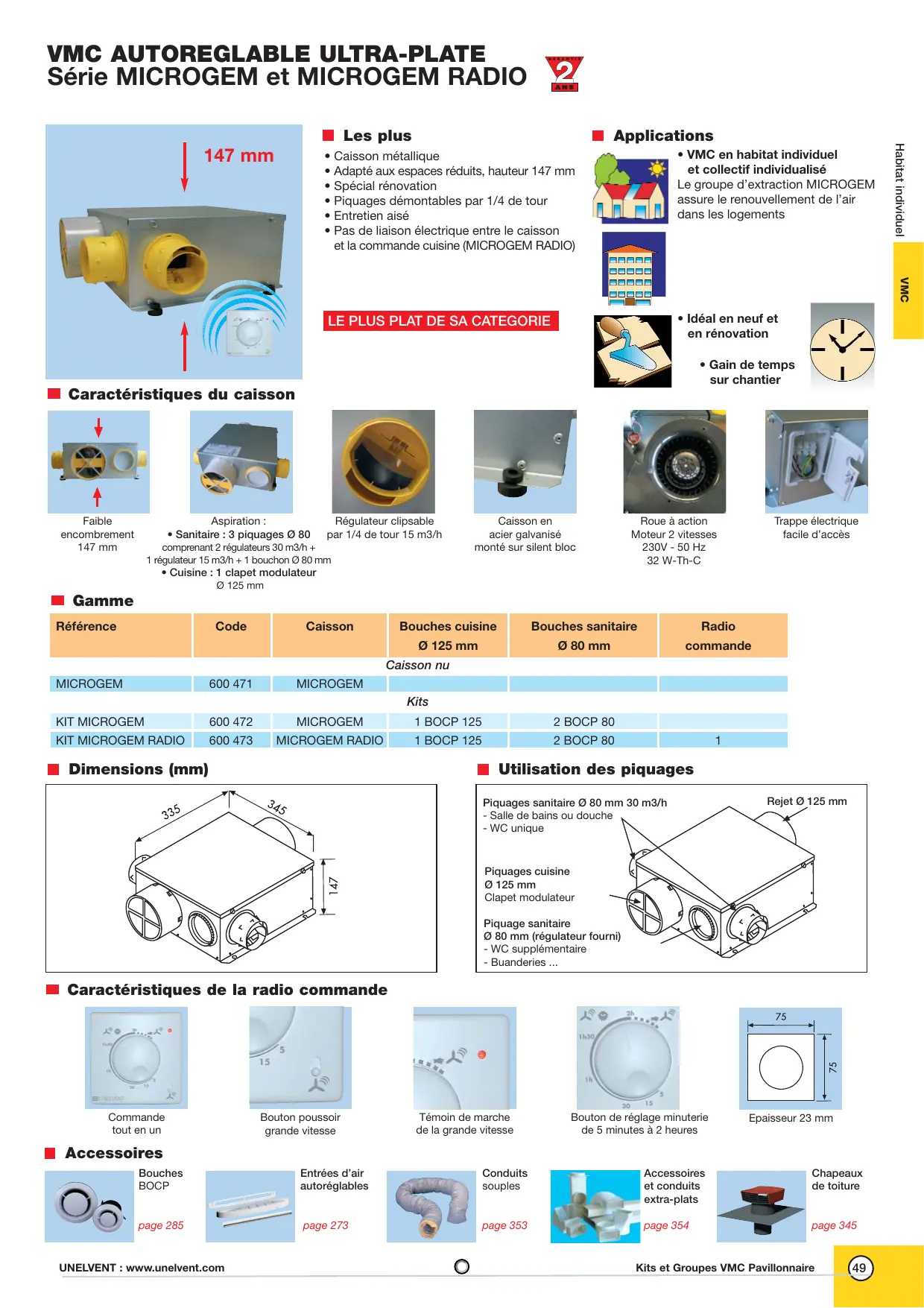

MODE D'EMPLOI MICROGEM UNELVENT

Les plus

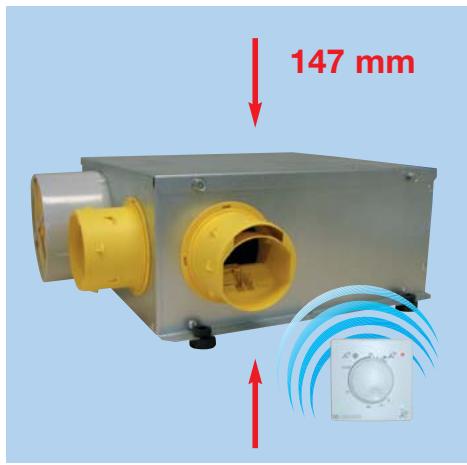

Caisson métallique - Adapté aux espaces réduits, hauteur 147 mm - Spécial rénovation - Piquages démontables par 1/4 de tour - Entretien aisé - Pas de liaison électrique entre le caisson et la commande cuisine (MICROGEM RADIO)

Applications

• VMC en habitat individuel et collectif individualisé. Le groupe d'extraction MICROGEM assure le renouvellement de l'air dans les logements.

- Caractéristiques du caisson

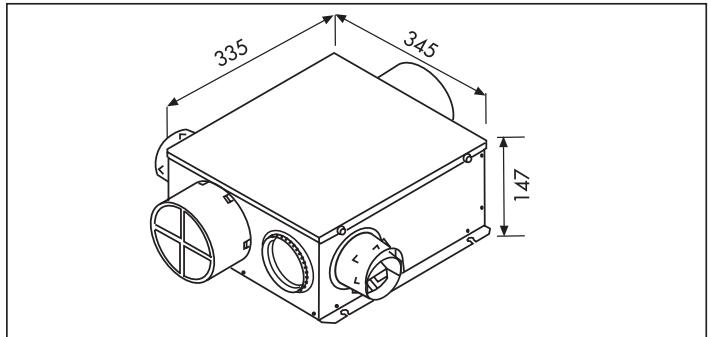

Faible encombrement 147 mm

Aspiration :

• Sanitaire : 3 orifices Ø 80cm comprenant 2 régulateurs 30 m³/h égouttoir 15 m³/h + 1 bouchon Ø 80m
• Cuisine : 1 clapet modulator Ø 125 mm

Régulateur clipsable par 1/4 de tour 15 m3/h

Caisson en acier galvanisé monté sur silent-bloc

Roue à action Moteur 2 vitesses 230V - 50 Hz 32 W-Th-C

Trappe électrique facile d'accès

Gamme

Référence	Code	Caisson	Bouches cuisine Ø 125 mm	Bouches sanitaire Ø 80 mm	Radio commande
Caisson nu
MICROGEM	600 471	MICROGEM
Kits
KIT MICROGEM	600 472	MICROGEM	1 BOCP 125	2 BOCP 80
KITMICROGEM RADIO	600 473	MICROGEM RADIO	1 BOCP 125	2 BOCP 80	1

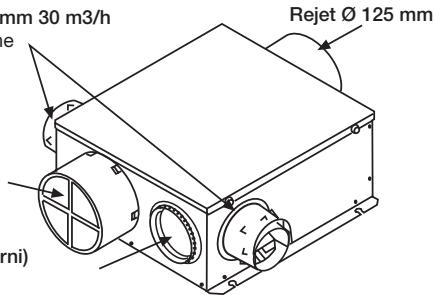

Utilisation des piquages

Piquages sanitaire 80 mm 30 m3/h

• Salle de bains ou douche
• WC unique

Piquage sanitaire 80 mm (régulateur fourni) - WC supplémentaire - Buandiers...

- Caractéristiques de la radio commande

Commande tout un

Bouton poussoir grande vitesse

Témoin de marche de la grande vitesse

Bouton de réglage minuterie de 5 minutes à 2 heures

Epaisseur 23mm

Accessoires

Bouches BOCP page 285

Entrées d'air autorégables page 273

Conduits soudues

Accessoires et conduits extra-plats page 354

Chapeaux de toiture
