Type de produit	Caisson d'extraction pour ventilation mécanique contrôlée (VMC)
Marque	UNELVENT
Modèle	CACB-N ECOWATT
Gamme	6 modèles de 50 à 4000 m³/h, pression 50 à 340 Pa
Applications	VMC en habitat collectif et ERP
Alimentation	Monophasée 230V - 50 Hz (certains modèles avec variateur de fréquence entrée monophasée 230V, sortie triphasée 230V)
Dimensions (modèle 005)	550 x 504 x 300 mm
Poids (modèle 005)	28 kg
Dimensions (modèle 008)	600 x 504 x 400 mm
Poids (modèle 008)	30 kg
Dimensions (modèle 010)	675 x 575 x 475 mm
Poids (modèle 010)	55 kg
Dimensions (modèle 022)	715 x 635 x 510 mm
Poids (modèle 022)	57 kg
Dimensions (modèle 035)	795 x 715 x 565 mm
Poids (modèle 035)	67 kg
Réduction de consommation	Jusqu'à 40%
Isolation acoustique	Laine de verre M0, 25 mm d'épaisseur
Type de moteur (modèles 005/008)	Hors flux d'air, IP10, Classe F, monophasé 230/240V - 50 Hz
Type de moteur (modèles 010/022/035)	Moto-ventilateur IP20, Classe F, 230/240V - 50 Hz
Variateur	Électronique de tension (modèles 005/008) ou de fréquence (modèles 010/022/035)
Entretien et nettoyage	Nettoyer régulièrement les filtres et vérifier les raccords. Débrancher l'alimentation avant toute intervention.
Sécurité	Respecter les normes électriques en vigueur. Ne pas utiliser sans protection adéquate.
Pièces détachées et réparabilité	Contacter le service après-vente UNELVENT pour les pièces d'origine.
Informations générales	Conforme aux normes NF XP P50-410, DTU 68-1, Nouvelle Réglementation Acoustique, et règlements ERP (articles CH 41, 42, 43).

FOIRE AUX QUESTIONS - CAISSON EXTRACTION CACB-N ECOWATT UNELVENT

Quels sont les modèles disponibles dans la gamme CACB-N ECOWATT ?

La gamme comprend 6 modèles : CACB-N ECO 005, 008, 010, 022, 035, avec des variantes (1, 2, L) selon le type de montage (simple voie, double aspiration, rejet vertical).

Quelle est la consommation électrique de ce caisson ?

Le caisson offre une réduction de consommation électrique pouvant atteindre 40% par rapport aux modèles standards. La puissance exacte dépend du modèle et du réglage du variateur.

Comment installer le caisson d'extraction CACB-N ECOWATT ?

L'installation doit être réalisée par un professionnel. Le caisson se raccorde aux conduits de ventilation à l'aide des piquages fournis avec joints Véloduct. Assurez-vous de respecter les distances minimales et les normes en vigueur.

Quels sont les niveaux sonores de cet appareil ?

Les niveaux de pression acoustique sont mesurés à 4 m de la source en champ libre. Les valeurs spécifiques (en dB(A)) sont indiquées dans les courbes caractéristiques de la notice. Le caisson est conçu pour un faible niveau sonore grâce à son isolation en laine de verre.

Comment entretenir le caisson d'extraction ?

Il est recommandé de nettoyer périodiquement les filtres et de vérifier l'état des raccords. Débranchez toujours l'alimentation avant toute opération de maintenance. Un entretien régulier prolonge la durée de vie de l'appareil.

Quelles sont les dimensions hors tout du modèle CACB-N ECO 005 ?

Les dimensions du modèle 005 sont : 550 mm (A), 504 mm (B), 300 mm (C). Le diamètre de raccordement D1 est de 200 mm et D2 de 160 mm. Poids : 28 kg.

Ce caisson est-il compatible avec une VMC hygroréglable ?

Oui, le caisson est adapté aux systèmes de VMC autoréglables, hygroréglables, gaz et hygro-gaz. Il est conforme à la norme NF XP P50-410 (DTU 68.1).

Quelle est la garantie du produit UNELVENT ?

La garantie standard est de 2 ans à compter de la date d'achat. Pour les conditions détaillées, veuillez consulter le certificat de garantie fourni avec l'appareil ou contacter le service client.

Comment régler le variateur de vitesse ?

Les modèles 005 et 008 sont équipés d'un variateur de tension électronique monophasé. Les modèles 010, 022 et 035 utilisent un variateur de fréquence. Le réglage s'effectue via le potentiomètre ou le panneau de contrôle intégré. Reportez-vous au schéma de raccordement dans la notice.

Quels accessoires sont disponibles pour ce caisson ?

Des chapeaux pare-pluie pour montage en rejet vertical sont disponibles pour les modèles 005/008 et 010/022/035. D'autres accessoires sur demande auprès du fabricant.

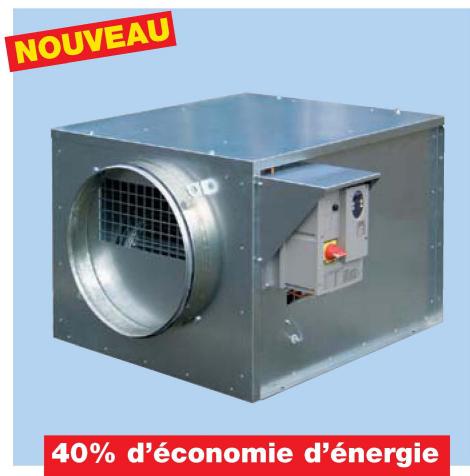

MODE D'EMPLOI CAISSON EXTRACTION CACB-N ECOWATT UNELVENT

Les plus

• Réduction de la consommation électrique : 40%
• Pression constante sur plage de débits
• Accessoires électriques montés
• Rénovation : Alimentation monophasée 230V
• Faible niveau sonore + isolation acoustique
• Multiples configurations d'installation

Gamme

• 6 modèles de 50 à 4000 m3/h
• Pression de 50 à 340 Pa
• Versions pour ventilation tertiaire, voir page 133

Applications

• VMC en habitat collectif

Autoréglable / Hygroglable / Gaz / Hygro-gaz

Conforme à la NF XP P50-410

réf. DTU 68-1 et à la Nouvelle

Réglementation Acoustique.

• VMC en ERP

Conforme aux articles CH 41, 42 et 43 du règlement de sécurité du 25 juin 1980, arrêté du 14 février 2000.

ENERGY

EFFICIENT

(1)

VENTILATION

SYSTEM

- Caractéristiques générales

• 400^ 1/2 h Catégorie 4
• PV CSTB N° 10H041 / CSTB N° RS 09-102A - RS 09-102B
• Caissons en tôle d'acier galvanisée
• Piquages de raccordement avec joints Véloduct
• Accouplement direct
• Alimentation du caisson monophasé 230V - 50 Hz
• Isolation acoustique laine de verre M0 25 mm

Types 005, 008

• Ventilateur simple voie à action
• Variateur de tension électronique monophasée 230V, câble avec le moteur
• Moteur hors flux d'air IP 10 - Classe F monophasée 230/240V - 50 Hz

Types 010, 022, 035

• Ventilateur double ouie à action
• Variateur de fréquence alimentation monophasée 230V, sortie triphasée 230V, câble avec le moteur
• Moto-ventilateur IP 20 - Classe F 230/240V - 50 Hz

ECO-1 - Coudé

rejet vertical

Eco-2 - Double aspiration

- Caractéristiques techniques

CACB-N ECO 005-1 ISO 230 418

CACB-N ECO 008-1 ISO 230 419

avec variateur de fréquence entrée monophasée 230V, sortie moto-ventilateur triphasée 230V

avec variateur de tension électronique monophasée 230V

CACB-N ECO 005-2 ISO 230 424

CACB-N ECO 008-2 ISO 230425

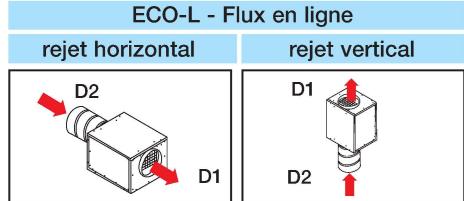

CACB-N ECO 005-L ISO 230 430

CACB-N ECO 008-L ISO 230 431

CACB-N ECO 010-1 ISO 230 420

CACB-N ECO 022-1 ISO 230 421

CACB-N ECO 035-1 ISO 230 422

CACB-N ECO 010-2 ISO 230426

CACB-N ECO 022-2 ISO 230427

CACB-N ECO 035-2 ISO 230 428

CACB-N ECO 010-L ISO 230 432

CACB-N ECO 022-L ISO 230 433

CACB-N ECO 035-L ISO 230 434

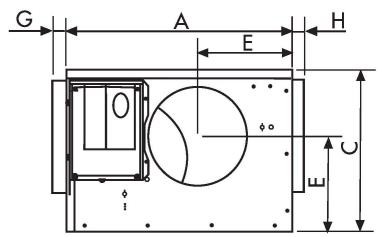

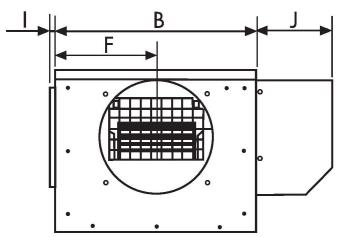

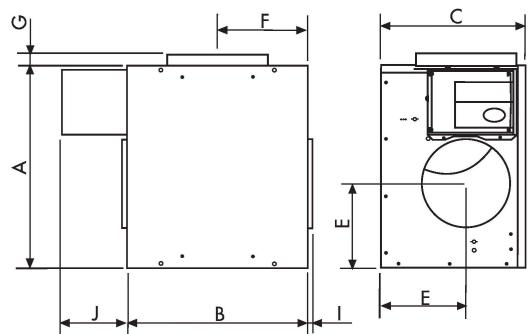

Dimensions (mm)

CACB-N ECO	A	B	C	E	F	G	H	I	J	Ø de raccordement		Poids (Kg)
										D1	D2
005	550	504	300	130	148	58	53	32	132	200	160	28
008	600	504	400	185	181	58	53	32	132	250	200	30
010	675	575	475	285	B/2	58	53	32	235	315	250	55
022	715	635	510	300	B/2	78	74	48	235	355	315	57
035	795	715	565	330	B/2	78	74	48	235	400	355	67

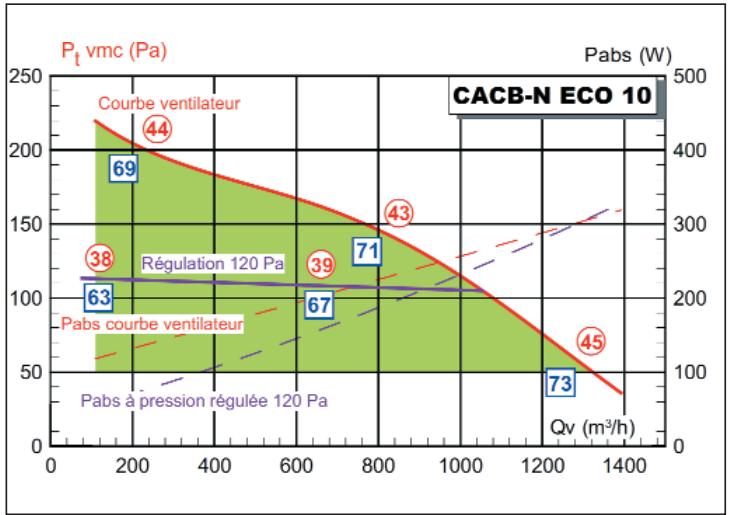

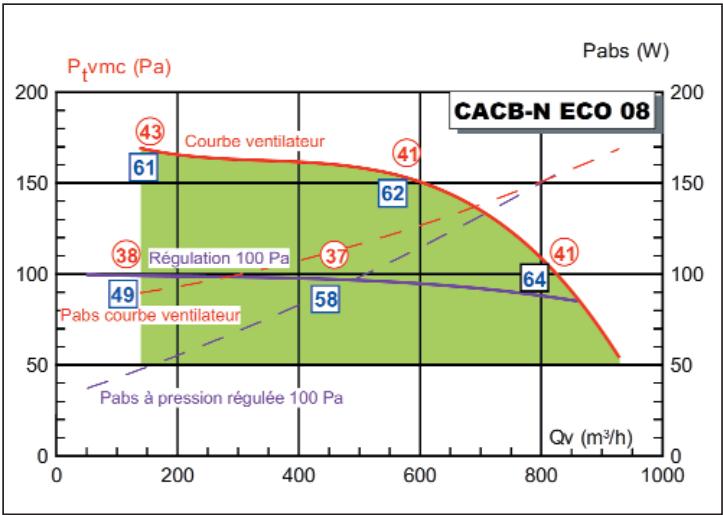

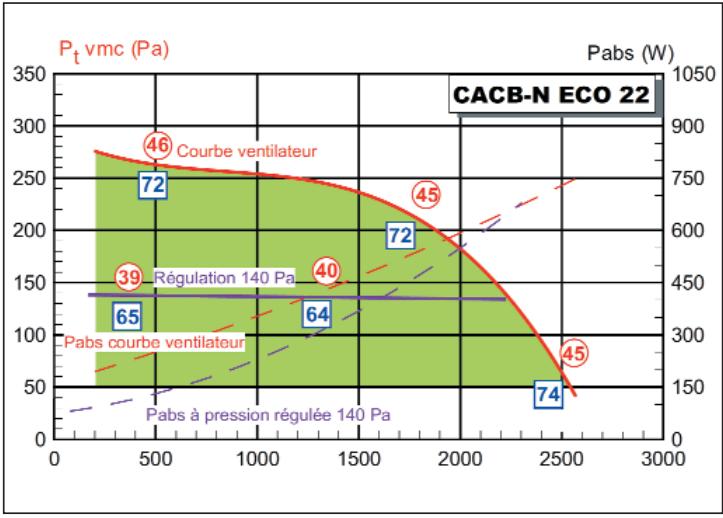

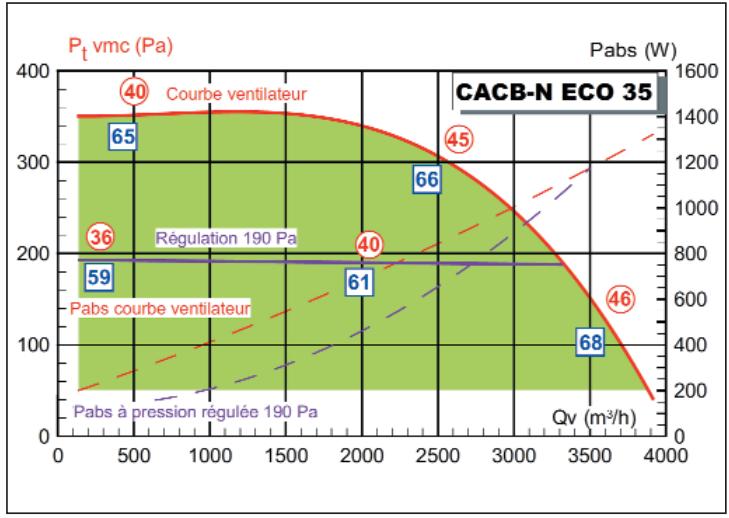

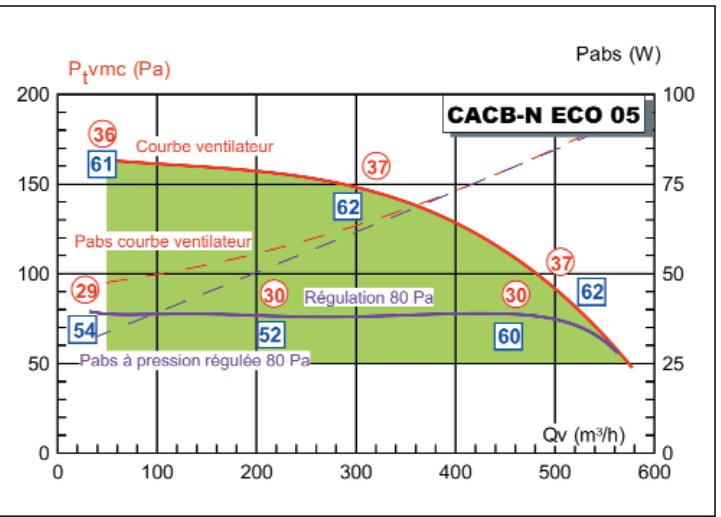

Courbes caractéristiques

• Les courbes sont établies avec l'ensemble moto-ventilateur en caisson, raccordé à l'aspiration sur caisson réduit conforme à la norme ISO 5801 type C Plage de régulation de pression (valeur mini 50 Pa) Niveau des pressions acoustiques mesuré en champs libre hémisphérique sur une surface réfléchissante ; le micro placé à 4 m de la source sonore.

Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO 3746) Niveau de puissance acoustique rayonnés dans le conduit amont. Lw en dB (A). (Norme NF EN ISO 5136)

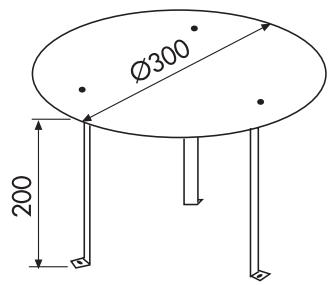

- Chapeaux pare-pluie pour montage rejet vertical 05/08

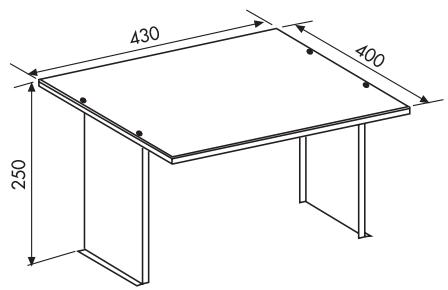

- Chapeaux pare-pluie pour montage rejet vertical 12/20/30
