SIROC3 HYGRO CENTRALISEE HA - Système de ventilation centralisée UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de ventilation centralisée
Marque	UNELVENT
Modèle	SIROC3 HYGRO CENTRALISEE HA
Poids	4,5 kg
Alimentation	230 V / 50 Hz
Moteur	Moteur 230 V - 50 Hz
Gamme	2 versions : T1-4 et T5-7
Applications	VMC en habitat pavillonnaire
Fonction principale	Module automatiquement les débits de ventilation en fonction de l'humidité
Régulation	Hygrostat cuisine avec temporisation 30 min, hygrostat salle de bains, bouton poussoir WC temporisé 30 min
Piquage cuisine	Hygrostat indépendant avec commutateur temporisé 30 mn commandant le registre
Piquage salle de bains	Hygrostat indépendant commandant le registre (version T1/4)
Piquage WC	Bouton poussoir avec tempo 30 minutes commandant le registre (version T1/4)
Diamètre piquages	WC 80 mm, salle de bains 80 mm
Bouches fournies	Cuisine Ø 125 mm, sanitaires Ø 80 mm (selon kit)
Liaison acoustique	Ø 125 mm
Kits disponibles	SIROC3 HYGRO T1-4 (ref 603202), SIROC3 HYGRO T5-7 (ref 603203)
Kits complémentaires	KIT compl. T1-4 SdB (604581), KIT compl. T1-4 WC (604580)

FOIRE AUX QUESTIONS - SIROC3 HYGRO CENTRALISEE HA UNELVENT

Comment fonctionne le système hygro du SIROC3 ?

Le système module automatiquement les débits de ventilation en fonction de l'humidité détectée dans chaque pièce. En cuisine, un hygrostat avec temporisation 30 mn commande le registre ; en salle de bains, un hygrostat indépendant agit de même ; en WC, un bouton poussoir avec tempo 30 mn actionne le registre.

Quelle est la différence entre les versions T1-4 et T5-7 ?

La version T1-4 est prévue pour les configurations avec cuisine, salle de bains et WC, incluant les hygrostats et bouton poussoir. La version T5-7 est plus simple et ne comprend pas ces éléments, mais peut être complétée par des kits.

Comment régler la temporisation en cuisine ?

La cuisine est équipée d'un hygrostat avec commutateur temporisé à 30 minutes. Ce réglage est usine et non modifiable par l'utilisateur ; il commande le registre pour évacuer l'humidité après la cuisson.

Puis-je utiliser des bouches standard avec ce système ?

Oui, le système est conçu pour conserver les bouches standard. Les bouches fournies dans les kits sont : cuisine Ø 125 mm et sanitaires Ø 80 mm. Des bouches auto-réglables acoustiques sont disponibles en accessoire.

Quels accessoires sont disponibles pour le SIROC3 ?

Les accessoires incluent des bouches, entrées d'air auto-réglables acoustiques, conduits isolés et liaisons acoustiques. Des kits complémentaires (réf. 604581 pour salle de bains, 604580 pour WC) permettent d'étendre les fonctionnalités.

Comment installer le kit complémentaire salle de bains (604581) ?

Le kit complémentaire pour salle de bains contient 1 registre, 1 hygrostat et 1 BOAP 80. Il se raccorde sur le piquage de 80 mm existant et permet d'ajouter le contrôle hygro dans cette pièce.

Quelle est la puissance du moteur ?

Le moteur est un moteur 230 V - 50 Hz. La puissance exacte n'est pas précisée dans la notice, mais il est conçu pour une ventilation centralisée en habitat pavillonnaire.

Quel entretien est nécessaire pour le SIROC3 ?

Un nettoyage régulier des bouches et des registres est recommandé pour garantir le bon fonctionnement. Les filtres doivent être vérifiés périodiquement. Aucune intervention sur le boîtier électronique n'est requise.

Où puis-je commander des pièces détachées ?

Les pièces détachées sont disponibles sous forme de kits : kit T1-4 (réf. 603202), kit T5-7 (réf. 603203), et kits complémentaires (604581, 604580). Contactez un revendeur agréé ou le fabricant UNELVENT.

Est-ce compatible avec une installation VMC existante ?

Oui, le SIROC3 HYGRO permet la transformation aisée d'une installation autoréglable en hygro type A. Il conserve les bouches standard et s'adapte aux conduits existants. Vérifiez les diamètres (80 mm pour sanitaires, 125 mm pour cuisine).

MODE D'EMPLOI SIROC3 HYGRO CENTRALISEE HA UNELVENT

• Permet la transformation aisée d'une installation autoréglable en hygro type A, tout en conservant les bouches standards
• Ensemble des configurations couvertes par 2 kits uniquement (T1 à T7). Économie d'énergie.

Gamme

• 2 versions T1-4 et T5-7

Moteur

• Moteur 230 - 50 Hz

Applications

• VMC en habitat pavillonnaire Module de façon automatique les débits de ventilation en fonction de l'humidité présente à l'intérieur du logement

Fonctionnement

• En cuisine : hygrostat indépendant avec commutateur temporisé à 30 mn commandant le registre dans le piquage de raccordement (toutes versions)
• En salle de bains : hygrostat indépendant commandant le registre dans le piquage de raccordement (version T1/4)
• En WC : bouton poussoir avec tempo 30 minutes commandant le registre dans le piquage de raccordement (version T1/4)

- Caractéristiques du caisson

Piquage WC 80 mm avec registre

Piquage salle de bains 80 mm avec registre

Hygrostat salle de bains

Hygrostat cuisine avec commande grande vitesse temporisée 30 mn

Boîtier électronique

Gamme

Référence	Code	Hygrostat cuisine temporisé	Hygrostat salle de bains	Bouton poussoir WC	Bouche cuisine Ø 125 mm	Bouche sanitaire Ø 80 mm	Liaison acquistique Ø 125 mm
Kitss
SIROC3 HYGRO T1-4	603 202	1	1	1	1	2	1
SIROC3 HYGRO T5-7	603 203	1			1	3
Kit de complément sanitaire pour T1-4
KIT compl. T1-4 SdB	604 581	1 registre + 1 hygrostat + 1 BOAP 80
KIT compl. T1-4 WC	604 580	1 té + 3 colliers + 1 poussoir + 1 BOAP 80

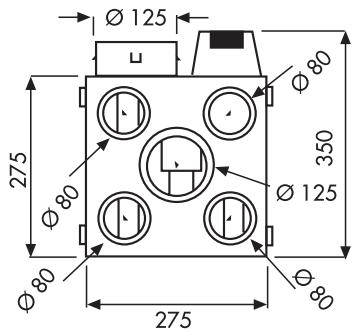

Dimensions (mm)

Poids : 4,5 Kg Dimensions T1-4 + T5-7

Accessoires

Bouches. Voir page 285.

Entrées d'air auto-régulables acquistiques Voir page 273

Conduits isolés. Voir page 353.

Liaison acoustique
