MODE D'EMPLOI SAPHIR UNELVENT

L'Aspiration Centralisée

par

UNELVENT

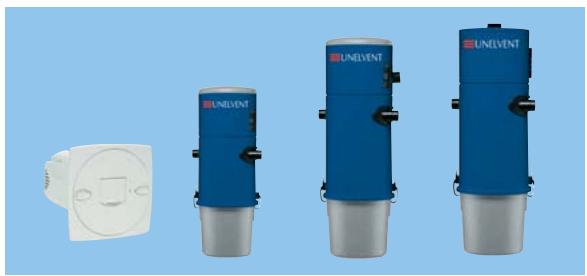

Gamme SAPHIR, une nouvelle idée de l'aspiration

CHOIX DES PUISSANCES

De 80 à 700 m2

CHOIX DES SYSTEMES

Centrale à commande filaire

Centrale radiocommandee

ECONOMIQUE

Pas de sacs à poussière

Mateur à faible consommation

PARTENAIRE DES PROFESSIONNELS

Garantie

GAMME SAPHIR

Prenez le temps de la sénéinité

ASPIRATION CENTRALISEE

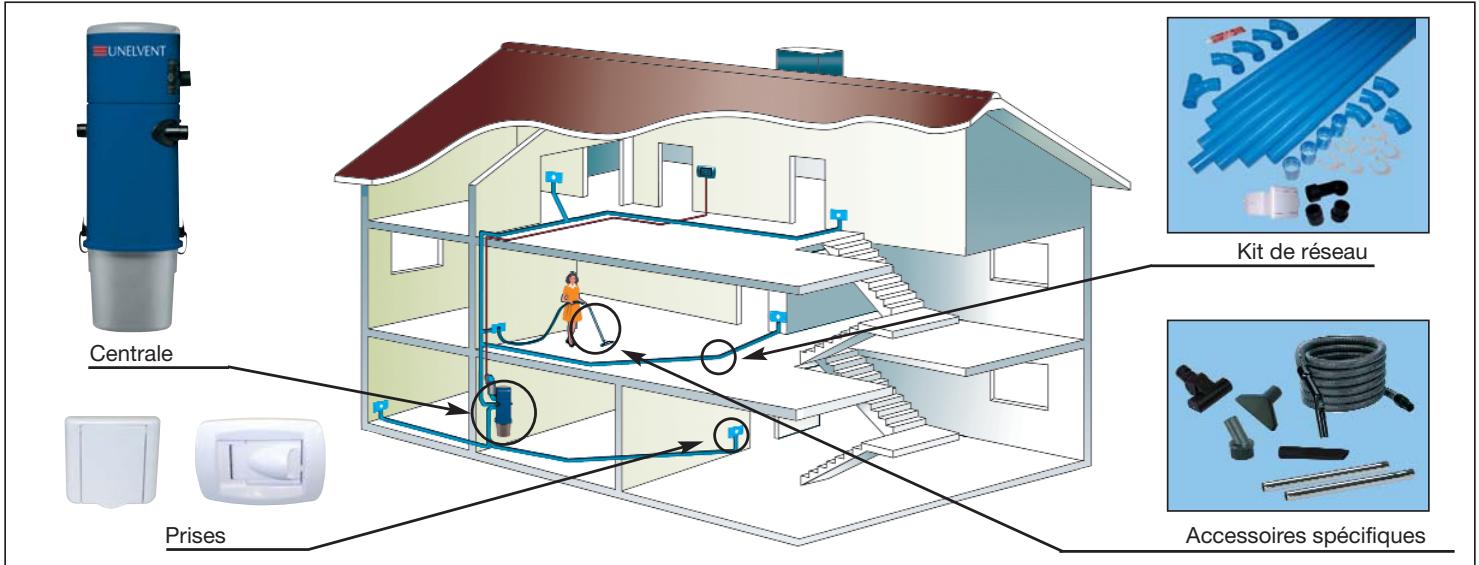

Guide deCHOIX

L'aspiration centralisée SAPHIR est aussi facile à installer dans une villa de plain pied que dans une maison à étages.
SAPHIR est aussi fréquement implantée dans des locaux tertiaires tels que : Cabinets Médicaux ou vétérinaires, bureaux, magasins et agences commerciales, salons de coiffure, écoles et crèches, hôtels, foyers et maisons de retraite ...

Les étapes de la conception d'une installation

Pour les appartements ou surface < 80~m2 Aspirateur intégré SAPHIR 80

Voir page 410

La centrale d'aspiration sera implantée de préférence au sous-sol ou dans le garage, ou dans tout autre local approprié et aéré : cellier, chaufferie, local technique ...

On veillera à placer la centrale à proximé d'une prise 16 ampères + terre et de façon à ce qu'elle reste facilement accessible pour l'entretien (vidage de la cuve et démontage du contrôle moteur).

On pourra également placer la centrale contre un mur donnant à l'extérieur en cas d-installation du kit rejet.

Etape N°1

Page 406

Etape N°2

Page 408

Etape N°3

Page 407

Etape N°4

Page 409

Choisir le type de centrale

Choisir la bonne centrale dépend de :

• La surface de la maison
• La distance entre la centrale et la prise la plus éloignée
• La fréquence d'utilisation (capacité de la cuve)
• La vérification du nombre maximal de prises
• Choisir le mode de mise en marche filaire ou radiocommandé

Choisir les prises, leur nombre et leurs positions

• Prises principales rectangulaires ou carrees
• Prise de service
• Prise plinthe ramasse miettes pour la cuisine

Concevoir le réseau d'aspiration

• Utiliser les tubes et accessoires de la gamme SAPHIR pour assurer un écoulement de l'air et des poussières parfaitement fluide

Choisir les accessoires complémentaires

• Rallonge de flexible
  Kit supplémentaire de nettoyage
• Accessoires de nettoyage spécifique
  Kit de rejet extérieur ...

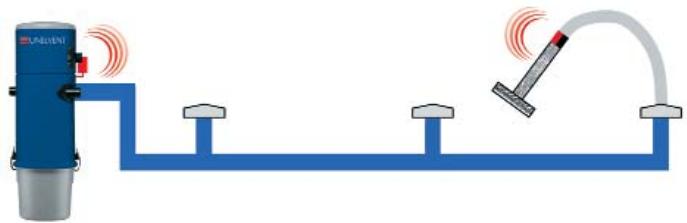

Choix des systèmes

Centrale à commande filaire

Chaque prise est reliée électricquement à la centrale : 12 volts TBTS cable 2 × 0,22 mm2.

Le contact de démarrage se fait à l'enclement du flexible dans chaque prise

Centrale radiocommandee

La mise en marche se fait par commande radio. L'émetteur est intégré dans la poignée d'aspiration (mise en marche par l'interrupteur) et le récepteur est placé à proximité de la centrale.

ASPIRATION CENTRALISEE

Série SAPHIR 180 - 300 - 700

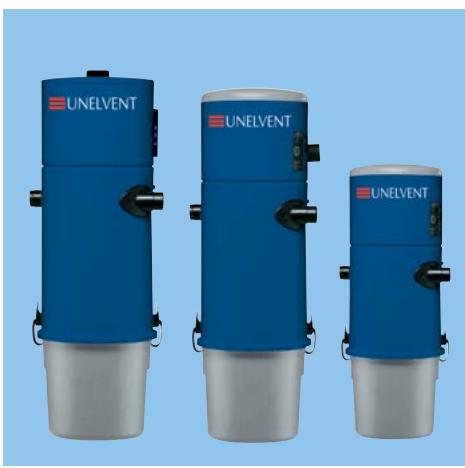

LES CENTRALES

Les plus

Aspiration

• Centrales à doubles entrée d'aspiration
• Flexible longue portée 9 metres
• Poignée légère
• Pas de sac poussière jetable
• Grande cuve étanche et lavable
• Etanchéité par joints à lèvres professionnel

Construction

• Corps des centrales en acier peint époxy
• Clips métal pour la fixation de la cuve
• Platine de fixation avec 4 silents-blocs
• Liaison sur tube avec manchette souple
• Moteurs à haut rendement
• Insonorisation par mousse acoustique

Applications

Habitation

• L'installation d'une aspiration centralisée s'applique à toutes mai-sons individuelles, appartements ou locaux tertiaires.

• Pratique, comfortable et silencieuse, la centrale SAPHIR contribue à la qualité d'air du logement, optimisant l'hygiene et la santé des occupants

Gamme

• 3 kits centrales d'aspiration Saphir 180, 300 et 700 livrés avec tuyau flexible et brosses
• 3 kits réseau en PVC antistatique (8.14.20 ml) livrés avec colliers, support et colle)

Les centrales SAPHIR sont garanties 2 ans pieces et main d'oeuvre.
Lorsque l'installation est réalisée par un professionnel, cette garantie peut être portée à 5 ans

\section*{Caracteristiques aspiration des centrales SAPHIR}

Type	Nombre maxi de prises	Surface aspiration maxi conseillée	Distance de la prise la plus éloignée	Débit d'air maxi (m3/h)	Dépression (Pa)
SAPHIR 180	8	200 m2	25 m	210	28300
SAPHIR 300	12	350 m2	40 m	170	31300
SAPHIR 700	18	700 m2	60 m	420	26300

\section*{Caracteristiques moteur des centrales SAPHIR}

Type	Tension centrale (V)	Puissance moteur (kW)	Intensité maxi (A)	Turbine étage	Pression sonore (dB(A))
SAPHIR 180	230	1,30	5,6	1	59 à 3 m
SAPHIR 300	230	1,45	6,5	3	58 à 3 m
SAPHIR 700	230	2,30	10	2 x 1	62 à 3 m

\section*{Caracteristiques de construction des centrales SAPHIR}

Type	Corps principal	Cuve à poussières	Capacité bac à poussières	Surface déployée du contrôle	Dimensions (cm)	Poids (Kg)
SAPHIR 180	Acier P. époxy	Polypropylène	15 L	0,8 m2	HT 90 x Ø 28	16
SAPHIR 300	Acier P. époxy	Polypropylène	23 L	0,8 m2	HT 103 x Ø 32	18
SAPHIR 700	Acier P. époxy	Polypropylène	23 L	1,2 m2	HT 106 x Ø 32	22

Raccordement avec manchetteouple (620 074)

Platine de fixation antivibratile

Cuve à poussières

Composition des kits SAPHIR standards - Mise en marche par enclenchement du flexible dans la prise

Référence	Code	Centrale	Canne métallique chromée	Longueur flexible aspiration	Brosse universelle	Captive plat	Suceur fin	Brosse ronde	Turborosse compacte	Support	Clip
KIT SAPHIR 180K	620 000	SAPHIR 180	Télescopique	9 m	1	1	1	1	-	1	1
KIT SAPHIR 300K	620 001	SAPHIR 300	Télescopique	9 m	1	1	1	1	1	1	1
KIT SAPHIR 700K	620 064	SAPHIR 700	Télescopique	9 m	1	1	1	1	1	1	1

Composition des kits SAPHIR avec radio commande intégrée à la poignée du flexible

Référence	Code	Centrale avec radiocommande	Canne métallique chromée	Longueur flexible aspiration	Brosse universelle	Captive plat	Suceur fin	Brosse ronde	Turborosse compacte	Support	Clip
KIT SAPHIR 180K RADIO	620 065	SAPHIR 180	Télescopique	9 m	1	1	1	1	-	1	1
KIT SAPHIR 300K RADIO	620 066	SAPHIR 300	Télescopique	9 m	1	1	1	1	1	1	1
KIT SAPHIR 700K RADIO	620 067	SAPHIR 700	Télescopique	9 m	1	1	1	1	1	1	1

ASPIRATION CENTRALISEE

Série SAPHIR 180 - 300 - 700

LES RESEAUX ET ACCESSOIRES (PVC 050mm)

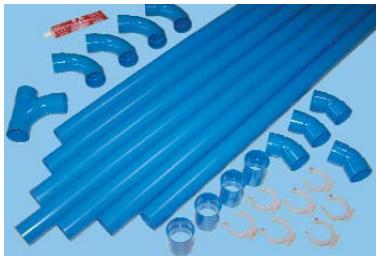

UNELVENT a mis au points 3 kits réseaux, pour des chantiers plus ou moins importants : de 8 à 20 m de tube

Composition des kits réseaux

Tubes, coudes, dérivations, manchons. Spécial aspiration centralisée

Référence kit	Code kit	Tubes de 2 M	Tés à 90°	Coudes à 90°	Coudes à 45°	Manchons	Colliers supports	Colle PVC (125ml)
KIT R.AC 20M	620 043	10	2	7	4	6	8	1
KIT R.AC 14M	620 044	7	1	4	4	4	7	1
KIT R.AC 8M	620 045	4	1	2	2	2	4	1

Accessoires en option

Coude à 45^ *

Sachet de 4

Réf. CD.AC 45 Code 620 007

Coude à 90^*

Sachet de 3

Réf. CD.AC 90 Code 620 006

Manchons + colliers *

Sachet de 5

Réf. MR.AC Code 620 009

Tube 2 mètres Ø 50 mm extérieur

A l'unité

Réf. TUB.AC Code 620 005

Té à 90°*

Sachet de 2

Réf. TE.AC 90 Code 620 008

Bouchons de réseau démontables à joint torque

Sachet de 6

Réf. BTE.AC Code 620 010

• Accessoires emballés sous sachets PVC transparents avec cavaliers de suspension.

ASPIRATION CENTRALISÉE
Référence : CD.AC.90
COUDE À 90°

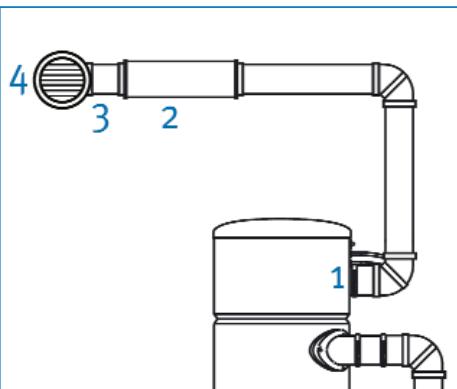

Le kit de rejet

Ce système permet de rejoeter les odeurs et microparticules vers l'extérieur : pas de recyclage, même des micropoussières, dans la pierce où la centrale se trouve installée

1
Convoyeur

2
Silencieux

3
Réduction

4
Grille

Composition du kit*:

• Le convoyeur est à brancher sur la centrale (SAPHIR 180)
• 1 silencieux
• 1 réduction 82/50
• 1 grille pare-pluie Ø 82 mm

Réf. Kit REF.AC Code 620 011

• Pour SAPHIR 700 :
• Longueur de rejet inférieur à 2,5m : prévoir le kit REF.AC + un adaptateur conique Ø 50F/63M
• Longueur de rejet supérieure à 2,5m:

réalisé le rejet en utilisant du PVC en 063 avec des coudes en 45^ (non fournis)

ASPIRATION CENTRALISEE

Série SAPHIR 180 - 300 - 700

LES PRISES

• Une prise couvre en moyenne 60m^2 (selon configuration)

Prises carrée et rectangulaire

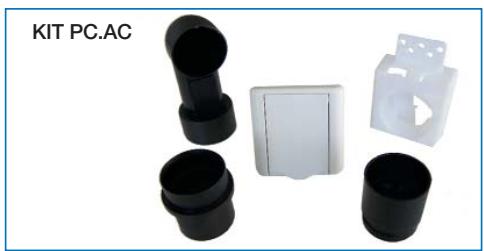

Référence kit prise	Code kit	Contact filaire avec bornier	Prise et boîtier	Accessoires	Encastrement L x H x P (mm)
KIT PC.AC	620 012	oui	1 carrière	· 1 raccord coudé · 1 raccord droit · 1 prolongateur	70 x 70 x 33

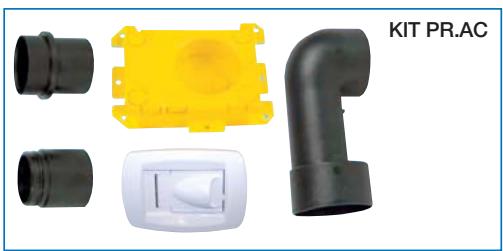

KIT PR.AC	620 013	oui	1 rectangular	· 1 raccord coudé · 1 raccord droit · 1 prolongateur	100 x 70 x 33

• Particulériquement pratique en cuisine (alimentation filaire)

Plinthe aspirante ramasse-miettes

Référence kit prise	Code kit	Contact filaire à vis	Prise	Accessoires
KIT PA.AC	620 015	oui	1	• 1 flexible • 2 colliers

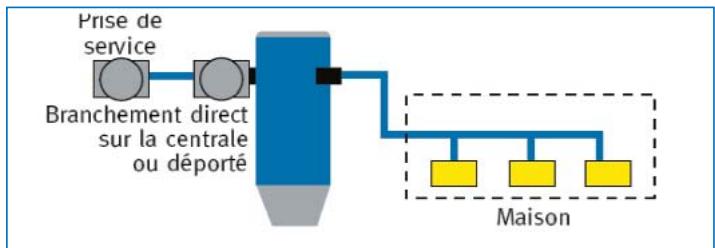

Prise de service

• Pour nettoyage à proximé de la centrale

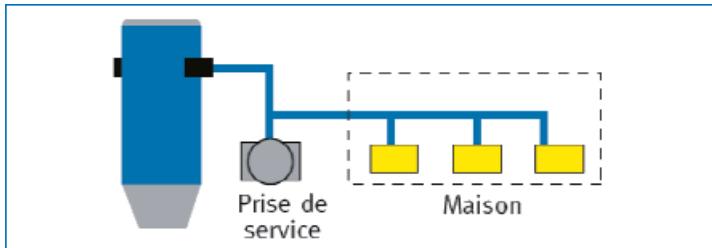

Raccordement-type de la prise de service

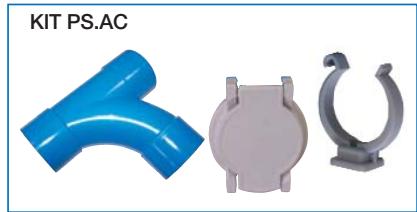

Référence kit prise	Code kit	Contact filaire à vis	Prise	Accessoires
KIT PS.AC	620 014	oui	1	· 1 dérivation à 90° · 1 collier

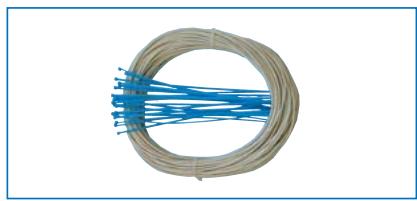

Kits filaires de branchement des prises (pas nécessaire avec SAPHIR RADIO)

Référence kit prise	Code kit	Fils 2 x 0,22 mm2	Colliers rilsan
KIT F.A.C 50	620 017	50 m	25
KIT F.A.C 25	620 018	25 m	13

Prolongateur

Prolongateur pour prise PC/PR
Sachet de 4
Réf.	PM.AC	Code	620 016

ASPIRATION CENTRALISEE & INTEGREE

Série SAPHIR

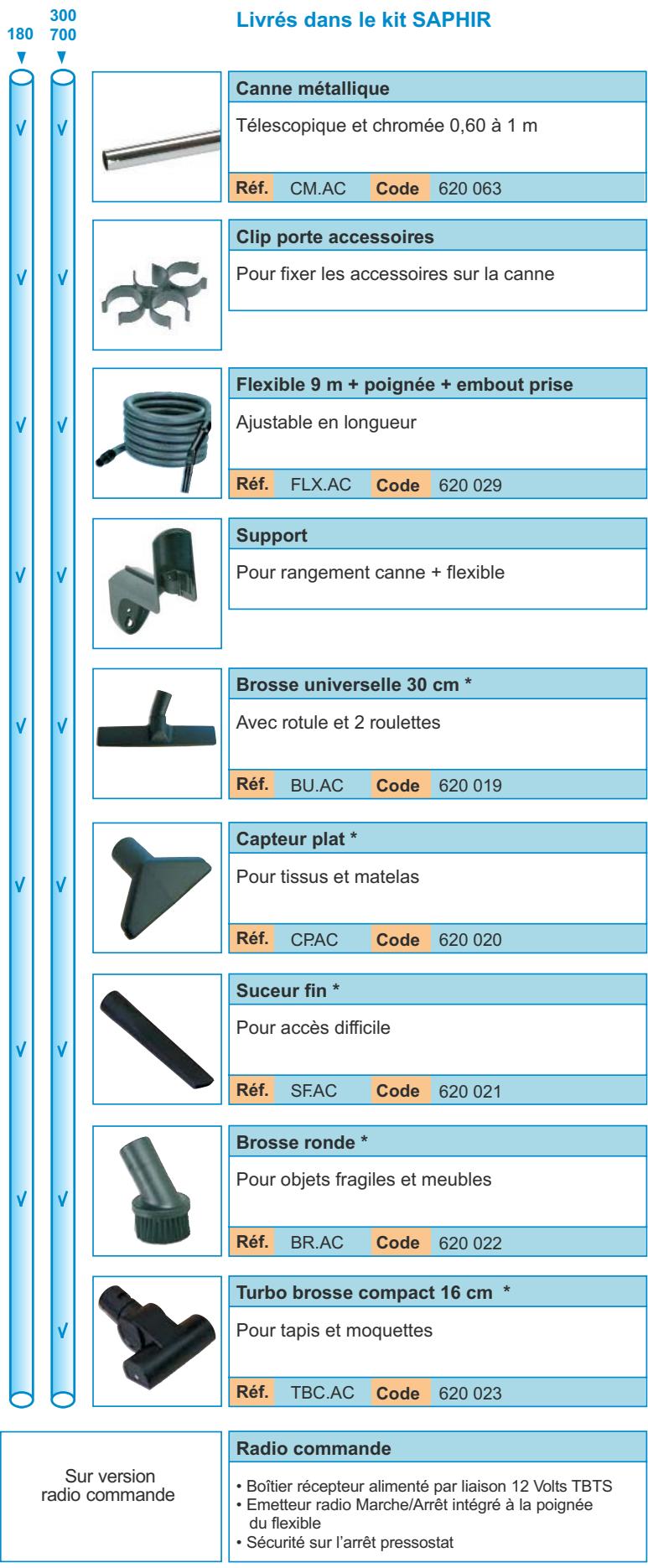

Les accessoires livrés avec les kits centrales

* Accessoires emballés sous sachets PVC transparens avec cavaliers de suspension.

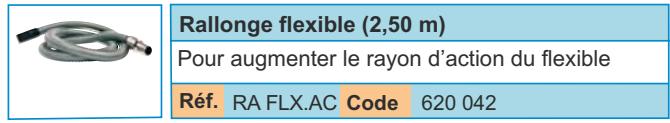

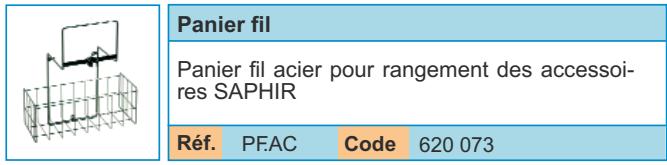

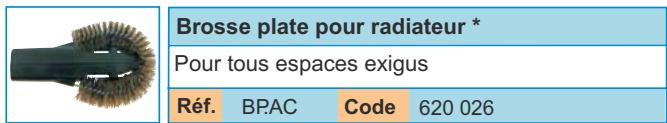

Les accessoires en option

Pour les maisons à étage, il est pratique et comfortable d'utiliser un deuxième ensemble d'accessoires d'aspiration.

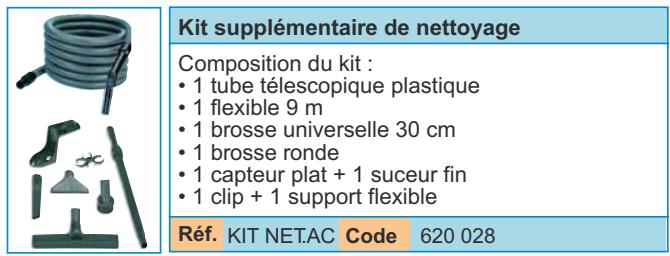

UNELVENT a créé le kit supplémentaire de nettoyage

Kit radiocommande

Système complet de déclenchement marche/arrêt à distance des centrales SAPHIR, à utiliser avec les réseaux non filiales. Composition du kit : 1 émetteur radio + 1 récepteur radio + 1 cable de liaison - longueur 2 m avec 2 connecteurs pour alimentation 12V + 1 tube cristal 4/6 mm - longueur 2 m avec salle-cable pour pressostat de sécurité

Réf. TL KIT.AC Code 620 079

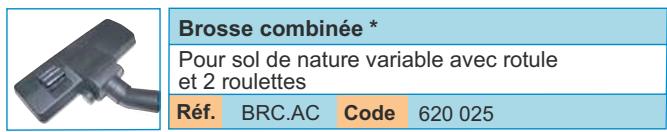

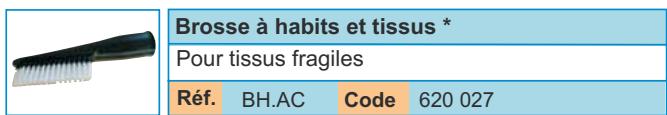

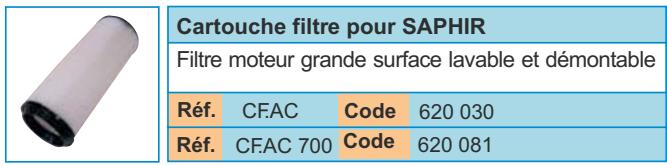

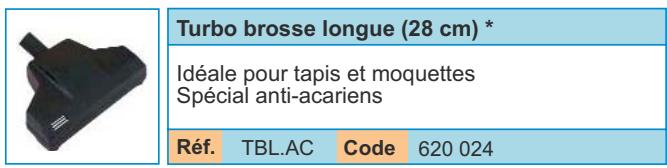

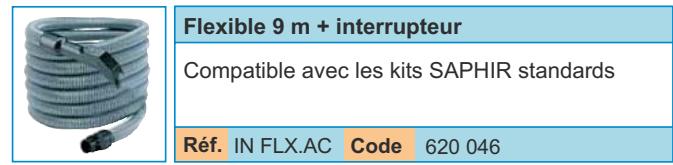

Flexible avec poignée commande radio

Flexible avec poignée, embout prise, et commande radio intégrée

Réf. TL FLX.AC Code 620 078

ASPIRATION INTEGREE

Série SAPHIR 80

Nouveau !

L'aspirateur intégré SAPHIR 80 a été étudié pour résoudre les problèmes d'espace que nous devons quelques fois affronter.

SAPHIR 80 est idéal pour les appartements, les extensions de villa, en complément d'une centrale dans une maison avec plusieurs corps de bâtiment et les petits commerces ...

SAPHIR 80 est : compact, efficace, pratique, discret, hygienique et economique.

SAPHIR 80 comaporte un système d'extraction et d'expulsion vers l'extérieur de l'air aspiré. L'efficacité du nettoyage et l'hygiène sont garanties à 100% !

SAPHIR 80 you offre tous les avantages des centrales d'aspiration tout en restant invisible.

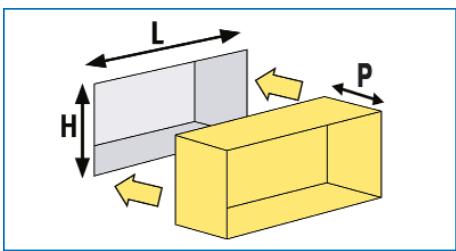

MATERIALI NECESSAIRE

① Aspirateur SAPHIR 80 + ② ou ② bis Accessoires de montage + ③ Accessoires de nettoyage

① Aspirateur SAPHIR

Référence	Code	Tension(V)	Puisancemateur(kW)	Intensité(A)	Tensionà la prise(V)	Surface maxi(m2)
SAPHIR 80	620 068	230	1	4,40	12	80

Débit d'air maxi (m3/h)	Dépression maxi (Pa)	Pression acoustique (dB(A))	Dimensions (mm)				Poids (Kg)
			(P)	(L)	(H)	(Ø)
172	2300	1	295	256	256	238	4

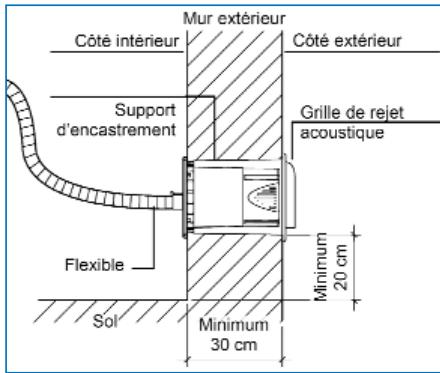

② Accessoires de montage sur mur extérieur

Référence	Code	Désignation
KED.AC	620 076	Support d'encastrement à sceller L 300 mm x Ø 240 mm + grille de rejet acoustique à visser Ø 300 mm épaisseur 40 mm Prévoir une réservation Ø 250 mm sur le mur extérieur

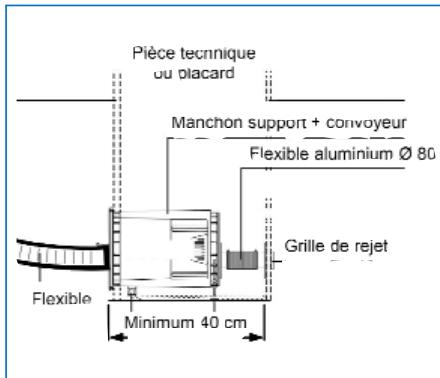

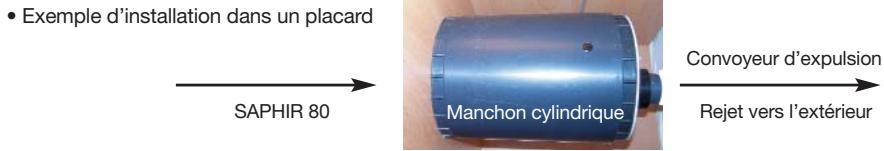

② bis Accessoires de montage en placard ou piece technique

Référence	Code	Désignation
MED.AC	620 069	Manchon cylindrique à fixer L 375 mm x Ø 240 mm+ convoyeur d'expulsion Ø 80 mmPour le rejet utiliser un flexible Ø 80 mm ou un conduit rigideextra-plat avec une grille extérieure

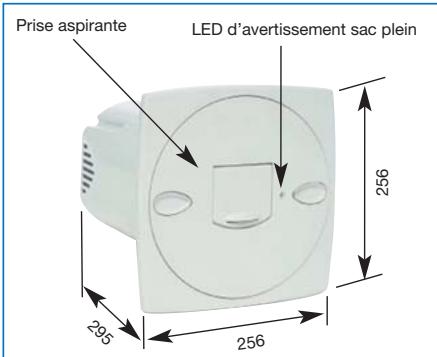

③ Accessoires de nettoyage

Prévoir un kit de nettoyage (KIT NET.AC - code 620 028) ou les accessoires au détail (voir page 409)

Référence	Code	Désignation
SAC.AC	620 072	5 sachets d'aspiration supplémentaires
