Type de produit	Régulateur de ventilation
Marque	UNELVENT
Modèles principaux	PULSER, PULSER M, PULSER ADD, PULSER D, TTC 25
Alimentation électrique	230 V ou 400 V selon modèle
Puissance maximale	3,6 kW sous 230 V / 6,4 kW sous 400 V
Plage de consigne température	0 à 30 °C
Type de régulation	P ou PI automatique
Abaissement nocturne	0 à 10 °C (horloge externe non fournie)
Limitation de température de soufflage	Oui, sur modèles PULSER M, PULSER D et TTC 25
Indice de protection	IP 30 (boîtier plastique)
Matériau du boîtier	Plastique
Types de sondes compatibles	Sondes d'ambiance TGR (NTC), sondes de gaine TGK (NTC)
Accessoires	Potentiomètres externes TBI, temporisation MCR1, dépressostat
Fonction esclave	PULSER ADD permet de doubler la puissance en configuration maître-esclave
Montage	En ambiance (PULSER, PULSER M, PULSER ADD) ou en armoire (PULSER D, TTC 25)
Réglage de la température	Par potentiomètre intégré
Entretien	Nettoyer l'extérieur avec un chiffon sec, vérifier les connexions périodiquement
Sécurité	Protection IP 30, limitation de température sur certains modèles
Réparabilité	Sondes et accessoires remplaçables, pièces détachées disponibles

FOIRE AUX QUESTIONS - RÉGULATEURS UNELVENT

Comment installer le régulateur PULSER ?

Le régulateur PULSER se monte en ambiance (dans la pièce à réguler). Fixez le boîtier plastique au mur, raccordez l'alimentation 230 V ou 400 V selon le modèle, et branchez la sonde d'ambiance (TGR) si nécessaire. Respectez les schémas de câblage fournis avec l'appareil.

Comment régler la température de consigne ?

Tournez le potentiomètre intégré pour régler la température souhaitée entre 0 et 30 °C. Le régulateur ajuste automatiquement la puissance de chauffe en mode P ou PI.

Quelle est la puissance maximale supportée par le régulateur ?

La puissance maximale est de 3,6 kW sous 230 V et de 6,4 kW sous 400 V, selon le modèle. Ne dépassez pas ces limites pour éviter tout dommage.

Peut-on utiliser une horloge externe pour l'abaissement nocturne ?

Oui, le régulateur permet un abaissement nocturne de 0 à 10 °C en raccordant une horloge externe (non fournie). Celle-ci doit être connectée aux bornes prévues à cet effet.

Quelles sondes sont compatibles avec les régulateurs UNELVENT ?

Les sondes compatibles sont les sondes d'ambiance TGR (TGR 430, TGR 530) et les sondes de gaine TGK (TGK 330, TGK 360, TGK 310). Ce sont des sondes de type NTC.

Que faire si le régulateur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (coupure de courant ou disjoncteur). Contrôlez le câblage et les connexions. Si le problème persiste, testez la sonde ou contactez le service après-vente.

Comment nettoyer le régulateur ?

Nettoyez l'extérieur du boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'appareil avant toute opération de nettoyage.

Quels sont les modèles disponibles dans la gamme ?

Les principaux modèles sont : PULSER (standard), PULSER M (avec limitation de soufflage), PULSER ADD (esclave pour doubler la puissance), PULSER D (pour montage en armoire), et TTC 25 (pour armoire avec limitation).

Quelle est la différence entre PULSER et PULSER M ?

Le PULSER M possède une fonction supplémentaire de limitation de température de soufflage et une entrée pour sonde de limitation mini/maxi, contrairement au PULSER standard.

Comment connecter un régulateur esclave PULSER ADD ?

Le PULSER ADD se connecte en esclave à un régulateur maître (PULSER ou PULSER M). Il permet de doubler la puissance régulée. Suivez le schéma de câblage fourni pour relier les bornes de commande.

MODE D'EMPLOI RÉGULATEURS UNELVENT

Régulateur PULSER - montage en ambiance

Récurrence	Code
PULSER	705 322
PULSER M	703 077
PULSER ADD	703 683

• Réglage de la température par potentiomètre intégré
• Point de consigne de 0 à 30°C
• Sortie puissance :
• 3,6 kW maximum sous 230V
• 6.4 kW maximum sous 400V
• Boîtier plastique IP 30
• Abaissement nocturne de la température de 0 à 10°C (horloge externe non fournie)
• Régulation P ou PI automatique

• Régulateur de limitation de température de soufflage
• Entrée sonde de limitation mini/maxi
• Caractéristiques identiques au PULSER

PULSER ADD

• Régulateur additionnel en fonction «esclave»
• Permet de doubler la puissance régulée par le régulateur “maître” (PULSER, PULSER M)

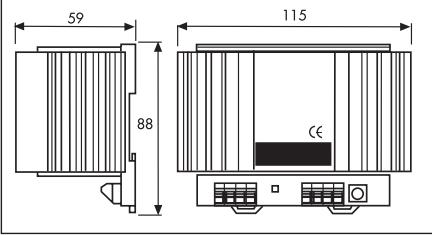

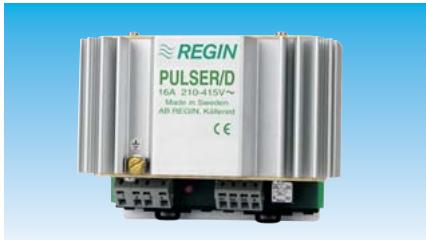

Régulateurs PULSER d'et TTC 25 - montage en armoire

• Régulateur pour montage en armoire
• Caractéristiques identiques au PULSER
• Fonction supplémentaire de limitation de température du soufflage et entrée sonde de limitation mini/maxi

Référence	Code
PULSER D	703 076
TTC 25	703 120

Sondes d'ambiance TGR

Sondes d'ambiance type NTC - Plage de mesure 0 à 30°C - Potentiomètre réglable sur TGR 430

Récédence	Code
TGR 430	703 100
TGR 530	703 101

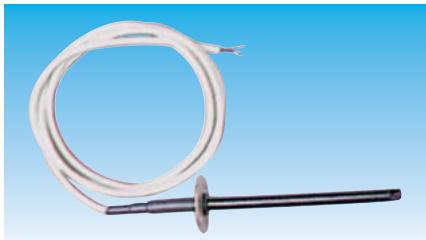

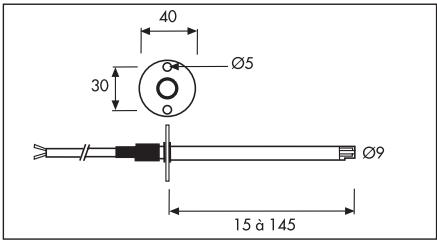

Sondes de gaine TGK - type NTC

• TGK 330: 0 à 30°C
• TGK 360: 0 à 60°C
• TGK 310: -20 à + 10°C

Récédence	Code
TGK 330	703 098
TGK 360	703 099
TGK 310	703 097

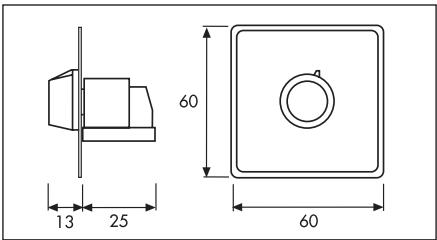

Potentiomètres externes TBI

• Potentiomètres externes (montage en armoire)
• TBI 10: -20° à +10°C
• TBI 30: 0 à 30°C

Rémonde	Code
TBI 30	703 096
TBI 10	703 095

Temporisation MCR1

• Temporisation à l'arrêt du ventilateur
• Refroidissement de la batterie en cas de coupure de l'alimentation (post-ventilation)

Référence

TEMPO MCR1

Code

710018

Dépressostat

Référence

DEPRESSOSTAT 40/300

Code

711 959
