Type de produit	Registre d'aération
Marque	UNELVENT
Modèle	REGISTRES (séries REMT, REDT, REEV, RMME, RGE, RE, REV, IRIS, RBP)
Matériau du corps	Acier galvanisé (plastique pour certaines gammes)
Diamètres disponibles	De 80 mm à 710 mm selon série
Alimentation électrique (motorisés)	230 V ~ 50 Hz
Consommation moteur (en fonctionnement)	1,5 à 2,2 W
Température maximale d'utilisation	60 °C
Pression de fonctionnement	50 à 200 Pa
Temps de réponse (motorisés)	8 s ouverture / 8 s fermeture
Type de commande	Manuelle (poignée) ou motorisée (servomoteur)
Fonctions principales	Équilibrage, régulation de débit, ouverture/fermeture, géoventilation
Applications	Réseaux de ventilation, conditionnement d'air, logements tertiaires et individuels
Montage	Par emboîtage sur conduits circulaires
Étanchéité	Par mastic + bande adhésive VMC (selon série)
Raccordement électrique	Boîtier de dérivation fourni (motorisés), prévoir disjoncteur phase+neutre 1 A
Entretien et nettoyage	Nettoyage régulier des poussières sur le volet et le conduit ; vérification de l'état du joint
Pièces détachées disponibles	Servomoteurs LF 230S, LFD 24S, LM 230A, LM 24A, LM 24A SR ; régulateurs de débit
Réparabilité	Moteur et sondes remplaçables ; pièces de rechange disponibles sur demande
Normes	Conforme NFP 50-401 (série IRIS)

FOIRE AUX QUESTIONS - REGISTRES UNELVENT

Comment choisir le diamètre du registre d'aération UNELVENT ?

Le diamètre doit correspondre à celui du conduit circulaire. Les diamètres disponibles vont de 80 mm à 710 mm selon la série. Reportez-vous au tableau des dimensions dans la notice.

Le registre peut-il être motorisé ?

Oui, certaines gammes comme REEV et RMME sont motorisables ou motorisées d'origine. Les servomoteurs compatibles sont les modèles LF 230S (230V) et LFD 24S (24V).

Quelles sont les conditions de température et de pression maximales ?

La température maximale d'utilisation est de 60 °C. La pression de fonctionnement se situe entre 50 et 200 Pa.

Comment procéder à l'installation d'un registre motorisé ?

Montez le registre par emboîtement sur le conduit. Assurez l'étanchéité avec du mastic et du ruban adhésif VMC. Raccordez l'alimentation 230V via le boîtier de dérivation fourni, avec un disjoncteur phase+neutre 1 A.

Quel entretien est nécessaire ?

Nettoyez régulièrement le volet et le conduit pour éviter l'accumulation de poussière. Vérifiez l'état des joints et le bon fonctionnement du moteur le cas échéant.

Les registres UNELVENT sont-ils adaptés à la géoventilation ?

Oui, certaines gammes comme REMT sont prévues pour la géoventilation. Elles intègrent deux sondes de gaine pour réguler la température en fonction de l'air extérieur.

Puis-je régler le débit d'air manuellement ?

Oui, les registres manuels (séries RE, REV, IRIS) permettent un réglage précis du débit via une poignée extérieure. Les motorisés peuvent être commandés par un interrupteur ou une régulation.

Que faire en cas de panne du moteur ?

Le moteur est remplaçable. Consultez la liste des servomoteurs compatibles (LF, LM) et commandez la pièce de rechange. Débranchez l'alimentation avant toute intervention.

Quelle est la différence entre les registres REEV et REDT ?

La série REEV est destinée à l'équilibrage des réseaux de ventilation proportionnel, avec emboîtement mâle. La série REDT est spécifiquement conçue pour équilibrer les réseaux de ventilation proportionnelle, avec des dimensions de raccord différentes.

Où trouver les dimensions exactes du registre IRIS 160 ?

Les dimensions sont dans la notice : diamètre extérieur ØD = 230 mm, longueur L = 110 mm, entraxe A = 30 mm. Poids environ 0,9 kg.

MODE D'EMPLOI REGISTRES UNELVENT

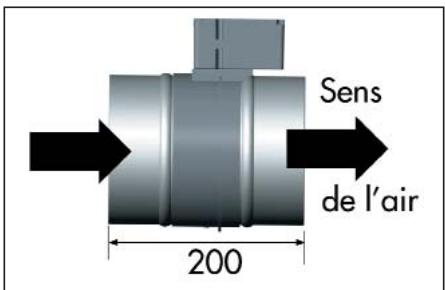

• Registres circulaires motorisés tout ou rien
• Moteur 230 V Raccord mâle

Référence	Code	Ø (mm)	Long. (mm)
REMT 125	860 310	125	200
REMT 160	860 311	160	200
REMT 200	860 312	200	200
REMT 250	860 313	250	200
REMT 315	-	315	200

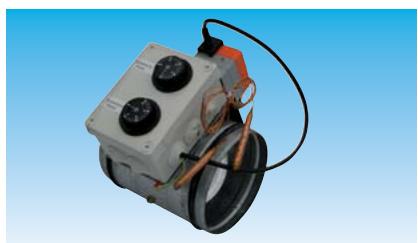

Description

• Registres circulaires commandés par 2 sondes de gaine réglables intégrées
• Moteur clapet et sondes de température pré-câblés d'usine, raccordement sur une boîte de dérivation fournie
• Clapet non étanche afin d'avoir un débit de fuite permettant une mesure représentative de la température extérieure
• Réglages usine des sondes : 16°C et 24°C ajustables par l'utilisateur
• Plage de réglage des consignes : 0 - 90°C
• Alimentation : 230V
• Utilisable pour la géoventilation

Récédence	Code
REDT 160	860 518
REDT 200	860 519
REDT 250	860 520
REDT 315	860 521
REDT 355	860 522

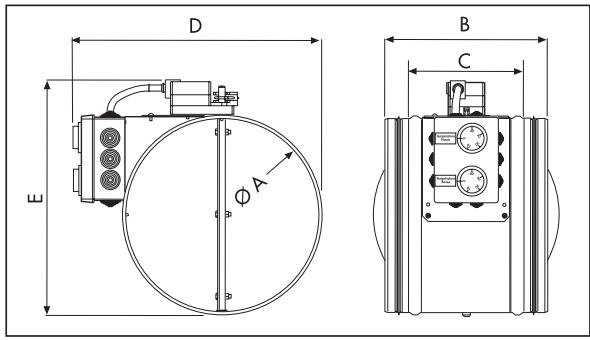

REDT	A	B	C	D	E
160	160	200	125	265	240
200	200	200	125	305	280
250	250	200	125	355	330
315	315	300	215	420	395
355	355	300	215	460	435

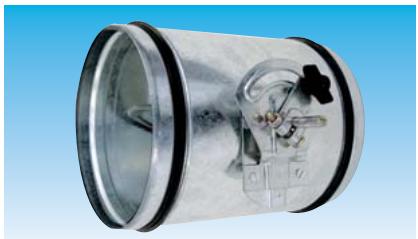

Description

• Registres circulaires, en acier galvanisé
• Pour l'équilibrage des réseaux de ventilation proportionnel
• Emboitement mâle
• Motorisables avec servomoteurs LF 230S et LFD 24S

Référence	Ø raccord (mm)	Code
REEV 125	125	860 461
REEV 160	160	860 463
REEV 200	200	860 499
REEV 250	250	860 005
REEV 315	315	860 357
REEV 355	355	860 365
REEV 400	400	860 011

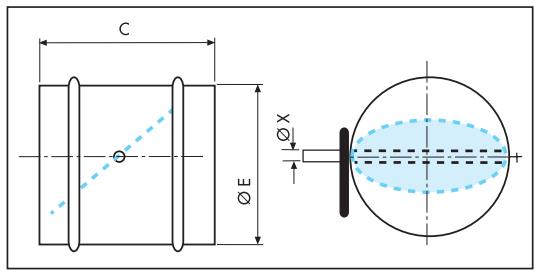

REEV	Ø E (mm)	C (mm)	X (mm)
125	125	200	8
160	160	200	8
200	200	200	8
250	250	200	8
315	315	300	12
355	355	300	12
400	400	400	12

• Servomoteurs électriques

Référence	Code	Tension (V)	Versions
LF 230 S	700 193	230	antigel
LF 24 S	700 184	24	antigel
LM 230 A	700 185	230	tout ou rien
LM 24 A	700 199	24	tout ou rien
LM 24 A SR	700 179	24	proportionnel

Description

• Etanche
• Montage par simple emboitement
• Raccordement électrique facile

Applications

• Destiné à isoler une branche d'un réseau de ventilation ou de conditionnement d'air
• Locaux tertiaires et logements individuels (climatisation)

Locaux tertiaires

Logement individuel

- Caractéristiques générales

• Corps et volet intérieur en matière plastique
• Manchette de connexion en acier galvanisé Hygrométrie < 90% HR

- Caractéristiques techniques

• Alimentation 230 V
• Consommation : Moteur en fonctionnement : 2,2 W Moteur sous tension : 1,5 W
• Température maxi d'utilisation: 60°C
• Pression de fonctionnement : de 50 à 200 Pa

Temps de réponse

à l'ouverture	8 sec.
à la fermeture	8 sec.

Mise en œuvre

• En position fermée (hors tension), un volet plein équipé d'un régulateur de débit 80 ou 100 mm permet d'obtenir une partie du débit nominal (débits de 15 à 60 m3/h pour le 160 mm et de 15 à 100 m3/h pour le 200 mm)
• En position ouverte (sous tension), un régulateur de débit installé en amont du registre régule le débit nominal (débits de 120 à 300 m3/h pour le 160mm et de 120 à 500 m3/h pour le 200mm)
• Simple emboitement des conduits
• Etanchéité par mastic + bande adhésive VMC
• Boîtier électrique placé sur le haut ou sur le côté
• Sécurité, prévoir un disjoncteur phase + neutre 1 A

Référence	Ø raccord (mm)
RMME 160 BD	160
RMME 200 BD	200

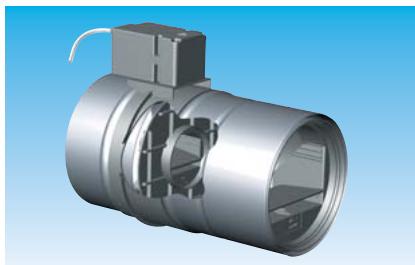

Description

• Registres circulaires, en matière plastique
• Manchettes de connexion en acier galvanisé
• Un bloc moteur électrique pour l'ouverture et la fermeture du volet

Registre motorisé ouvert sous tension

Ø (mm)	Référence	Code
100	RGE 100M/O	861 778
125	RGE 125M/O	861 775
150	RGE 150M/O	-
160	RGE 160M/O	861 776
200	RGE 200M/O	861 777

Registre motorisé fermé sous tension

Récédence	Code
RGE 100M/F	-
RGE 125M/F	-
RGE 150M/F	-
RGE 160M/F	860 482
RGE 200M/F	860 544

Caractéristiques techniques

• Alimentation 230 V
• Consommation : Moteur en fonctionnement : 2,2 W Moteur sous tension : 1,5 W
• Température maximale d'utilisation: 60°C
• Pression de fonctionnement : P ≤ 200 Pa

Temps de réponse

à l'ouverture	8 sec.
à la fermeture	8 sec.

Série RE

Description

Registres circulaires manuels en acier galvanisé avec volet en tôle pleine pour conduits circulaires. Emboitement mâle. Pour l'équilibrage ou fermetures complètes des réseaux de ventilation.

Référence	Code	Ø raccord (mm)
RE 80	864 718	80
RE 100	864 719	100
RE 125	864 720	125
RE 160	864 273	160
RE 200	864 418	200
RE 250	864 721	250
RE 315	864 722	315
RE 355	864 724	355
RE 400	864 725	400
RE 450	864 726	450
RE 500	864 727	500
RE 560	864 728	560
RE 630	864 729	630
RE 710	864 730	710

Série REV

Description

• Registres circulaires manuels en acier galvanisé avec volets en tôle pleine pour conduits circulaires
• Pour l'équilibrage des réseaux de ventilation
• Emboitement maje à joint Veloduct

Référence	Code	Ø raccord (mm)
REV 125	863 272	125
REV 160	863 318	160
REV 200	863 354	200
REV 250	865 634	250
REV 315	865 692	315
REV 355	867 128	315
REV 400	867 129	400
REV 450	866 679	450
REV 500	867 130	500
REV 560	866 680	560
REV 630	866 681	630

Série IRIS

Référence	Code
IRIS 125	867 734
IRIS 160	867 735
IRIS 200	867 736
IRIS 250	867 737
IRIS 315	867 738
IRIS 400	867 739
IRIS 500	867 740
IRIS 630	867 741

Description

• Registre à diaphragme en acier galvanisé
• Opérations manuelles de réglage et contrôle effectuées par l'extérieur du conduit
• Mise en œuvre très simple sur conduits circulaires
• Piquages à joints Véloduct, conforme à la norme NFP 50-401
• Faible encombrement longitudinal
• Deux prises de pression amont/aval
• Faible niveau sonore
• Gamme motorisée, nous consulter.

Dimensions (mm)

Type	Ød	Ø D	L	A	Poids (Kg)
125	124	188	110	30	0,7
160	159	230	110	30	0,9
200	199	285	110	30	1,4
250	249	335	135	40	2,1
315	314	410	135	40	3,5
400	398	525	190	60	6,4
500	498	655	170	50	9,6
630	628	815	170	50	15,6

Série RBP

Description

• Bypass mécanique acier galvanisé
• Régulation par masselotte

Référence	Code	Ø raccord (mm)
RBP 200	860 468	200
RBP 250	860 469	250
RBP 315	860 470	315
