Type de produit	Régulateur de débit d'air à débit constant
Marque	UNELVENT
Modèle	RD
Diamètres disponibles	80, 100, 125, 160, 200, 250 mm
Plage de débit	15 à 600 m³/h selon modèle
Plage de pression de fonctionnement	150 à 200 Pa
Classement au feu	M1 (incombustible)
Température maximale d'utilisation	60 °C
Installation	En soufflage ou extraction, par emboîtement dans le conduit
Étanchéité	Joint brosse intégré
Réglage	Aucun réglage nécessaire (débit constant prédéfini)
Matériau du corps	Acier galvanisé (estimation)
Longueur (L)	55 à 87 mm selon diamètre
Diamètre extérieur (D1)	76 à 244 mm selon modèle
Applications	Locaux tertiaires, ERP, réseaux aérauliques
Entretien	Nettoyer avec un chiffon humide. Ne pas utiliser de solvants.
Pièces détachées	Non disponibles séparément. Remplacer l'ensemble si défectueux.
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - RD UNELVENT

Comment installer le régulateur de débit RD UNELVENT ?

Le régulateur se monte par simple emboîtement à l'intérieur du conduit, en respectant le sens du flux d'air indiqué sur l'étiquette. Il peut être installé en soufflage ou en extraction.

Quels sont les diamètres disponibles pour le modèle RD ?

Les diamètres disponibles sont : 80, 100, 125, 160, 200 et 250 mm. Chaque diamètre propose plusieurs débits fixes.

Le débit est-il réglable ?

Non, le débit est prédéfini et constant pour chaque référence. Il n'y a aucun réglage à effectuer. Choisissez le modèle correspondant au débit souhaité.

Quelle est la plage de pression de fonctionnement ?

Le régulateur fonctionne de manière optimale pour une pression différentielle de 150 à 200 Pa.

Le régulateur RD est-il compatible avec une utilisation à haute température ?

La température maximale d'utilisation est de 60 °C. Au-delà, les performances peuvent être altérées.

Comment entretenir le régulateur de débit ?

Nettoyez l'extérieur avec un chiffon doux et humide. N'utilisez pas de produits abrasifs ou solvants. Vérifiez périodiquement l'état du joint brosse.

Où trouver les références et codes des modèles RD ?

Les références et codes sont listés dans la notice. Par exemple, le RD 80/15 a pour code 862 155 et un débit de 15 m³/h. Consultez le tableau des spécifications.

Le régulateur RD peut-il être utilisé en extérieur ?

Il est conçu pour une utilisation en intérieur (locaux tertiaires, ERP). Pour une utilisation extérieure, protégez-le des intempéries et respectez la température max de 60 °C.

Que faire si le régulateur ne maintient pas le débit constant ?

Vérifiez que la pression différentielle est dans la plage de fonctionnement (150-200 Pa). Assurez-vous que le sens du flux est correct et que le joint n'est pas obstrué. Si le problème persiste, remplacez l'appareil.

Le régulateur RD est-il ignifugé ?

Oui, il bénéficie d'un classement au feu M1 (incombustible), ce qui le rend adapté aux bâtiments recevant du public (ERP).

MODE D'EMPLOI RD UNELVENT

• Installation en soufflage ou extraction
• Pas de réglage à effectuer
• Etanchéité et stabilité par joint brosse Étanchéité et stabilité par joint brosse

Gamme

• 080 à 250 mm
• Débit 15 à 600 m3/h
• Plage de fonctionnement de 150 à 200 Pa
• Classement au feu M1
• Utilisation 60°C
• Ø / débit (m³/h)

Applications

• Éléments permettant d'obtenir un débit constant dans une branche d'un réseau aéraulique

Locaux tertiaires

ERP

Référence	Code	Débit(m3/h)
RD 80/15	862 155	15
RD 80/30	862 156	30
RD 80/45	862 157	45
RD 100/15	862 158	15
RD 100/30	862 159	30
RD 100/45	862 160	45
RD 100/60	862 161	60
RD 100/75	862 162	75
RD 100/90	862 163	90
RD 125/15	862 164	15
RD 125/30	862 166	30
RD 125/45	862 167	45

Référence	Code	Débit(m3/h)
RD 125/60	862 168	60
RD 125/75	862 169	75
RD 125/90	862 170	90
RD 125/120	862 171	120
RD 125/150	862 172	150
RD 125/180	862 173	180
RD 160/120	862 174	120
RD 160/150	862 175	150
RD 160/180	862 176	180
RD 160/210	862 177	210
RD 160/260	862 178	260
RD 160/270	862 179	270

Référence	Code	Débit(m3/h)
RD 160/300	862 180	300
RD 200/210	862 181	210
RD 200/240	862 182	240
RD 200/270	862 183	270
RD 200/300	862 184	300
RD 200/350	862 185	350
RD 200/400	862 186	400
RD 200/450	862 187	450
RD 200/500	862 188	500
RD 250/350	862 189	350
RD 250/500	862 190	500
RD 250/600	862 191	600

Positionnement du régulateur - montage par simple emboitement à l'intérieur du conduit

- Régulateur RD en soufflage

• Régulateur RD en extraction. Attention à bien respecter le sens du flux d'air précisé sur l'étiquette.

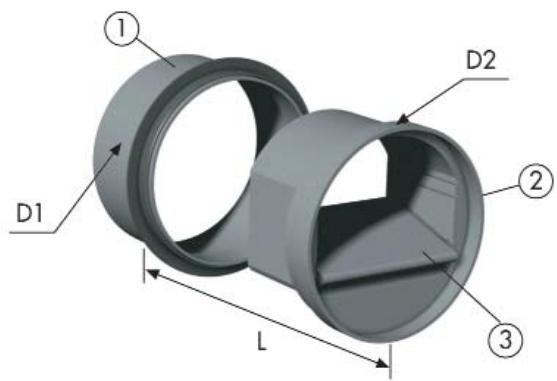

Dimensions (mm)

RD	D1 (mm)	D2 (mm)	L (mm)
Ø 80	76	73	55
Ø 100	96	93	60
Ø 125	120	117	90
Ø 150	148	147	89
Ø 160	156	147	89
Ø 200	196	192	90
Ø 250	244	244	87

1 - Manchette avec joint d'étanchéité 2 - Corps 3 - Éléments régulateur
