Marque	UNELVENT
Modèle	MIXVENT-TH
Type de produit	Ventilateur d'extraction / insufflation
Domaines d'application	Habitat individuel, locaux tertiaires
Gamme de diamètres	5 Ø normalisés de 150 à 315 mm
Débit max	355 à 1725 m³/h (selon modèle & mode)
Moteur	2 pôles, IP44, classe B, protection thermique
Vitesses	2 vitesses (PV/GV) + variation de tension
Température d'air max	60 °C
Niveau sonore	45 à 67 dB(A) selon modèle et mode
Matériau du corps (tailles 500-800)	Plastique technique
Matériau du corps (tailles 1300-2000)	Tôle d'acier
Embase et bride	Tôle d'acier
Calotte	Tôle d'aluminium avec grille anti-volatiles
Roue	Hélicoïdale centrique
Roulements	À billes, graissés à vie
Inversion mode extraction/insufflation	Par inversion du corps central
Peinture	Anticorrosion
Accessoires disponibles	Cadre de scellement, clapet antiretour, variateur, commutateur
Poids (selon modèle)	3,8 à 17,2 kg
Dimensions (L×l×H) max	735×544×560 mm (modèle TH-2000/315)

FOIRE AUX QUESTIONS - MIXVENT-TH UNELVENT

Comment installer le ventilateur MIXVENT-TH ?

L'installation se fait sur une souche maçonnée ou une toiture plate à l'aide des cadres de scellement (JMS ou JBS). Suivez les dimensions fournies et fixez solidement. Le corps central peut être inversé pour passer du mode extraction au mode insufflation.

Quels sont les différents modes de fonctionnement ?

Le ventilateur peut fonctionner en extraction ou en insufflation d'air par simple inversion du corps central. Il dispose de deux vitesses (petite vitesse PV et grande vitesse GV) et peut être utilisé avec un variateur électronique pour une variation continue.

Comment entretenir le ventilateur ?

Nettoyez régulièrement la grille anti-volatiles et le corps avec un chiffon doux. Évitez les produits corrosifs. Vérifiez périodiquement le bon état des roulements (graissés à vie) et la propreté de la roue hélicoïdale.

Quelle est la température maximale de l'air véhiculé ?

La température de l'air ne doit pas dépasser 60 °C maximum pour garantir le bon fonctionnement du moteur et des composants.

Le ventilateur est-il protégé contre la chaleur ?

Oui, le moteur est équipé d'une protection thermique incorporée qui coupe l'alimentation en cas de surchauffe.

Quels accessoires sont disponibles pour le MIXVENT-TH ?

Les accessoires incluent : cadres de scellement (JMS pour souche, JBS pour toiture plate), clapet antiretour (CAR), commutateur 2 vitesses (REGUL 2), variateur électronique (REB 1N ou REB 2,5N) et interrupteur de proximité (INTER PROX).

Comment choisir le modèle adapté à mon besoin ?

Sélectionnez en fonction du diamètre de conduite (150 à 315 mm) et du débit souhaité (355 à 1725 m³/h). Les modèles TH-500/150 et TH-500/160 conviennent pour de petits volumes, les TH-2000/315 pour de grands espaces.

Le ventilateur est-il réparable ?

Oui, les pièces détachées (moteur, roue, calotte, etc.) sont disponibles. Contactez le fabricant ou un revendeur agréé pour les commandes. Le moteur est à roulements graissés à vie, limitant l'entretien.

Quel est le niveau sonore du ventilateur ?

Le niveau de pression sonore varie de 45 dB(A) (TH-500 en insufflation) à 67 dB(A) (TH-2000 en extraction). Il dépend du modèle, de la vitesse et du mode.

Comment inverser le sens de l'air ?

Dévissez le corps central du ventilateur, faites-le pivoter de 180° et revissez-le. Cela permet de passer du mode extraction au mode insufflation sans outil spécial.

MODE D'EMPLOI MIXVENT-TH UNELVENT

• Extraction ou insufflation de l'air
• Installation facile
• Fonctionnement 2 vitesses ou variation
• Peinture anticorrosion

Gamme

• 5 Ø normalisés de 150 à 315 mm
• Débits de 355 à 1725 m3/h

Applications

• Extraction ou insufflation pour l'habitat individuel ou les locaux tertiaires

Logements

Locaux tertiaires

- Caractéristiques générales

• Taille 500 et 800 : corps en plastique technique Taille 1300 et 2000 : corps en tôle d'acier
• Embase et bride de raccordement en tôle d'acier
• Calotte en tôle d'aluminium équipée d'une grille anti-volatiles
• Roue hélicoïdale centrique
• Moteurs 2 pôles IP 44 Classe B
• Moteurs 2 vitesses variables en tension
• Protection thermique incorporée Roulements à billes graissés à vie
• Extraction ou insufflation par simple inversion du corps central de l'appareil
• Température de l'air : jusqu'à 60°C maxi

Exemple d'installation

- Caractéristiques techniques

Référence	Code	Mode	Puisance abs. max. (W)		Intensité abs. max. (A)		Débit maximum (m3/h)		Niveau de pression sonore *
			PV	GV	PV	GV	PV	GV	(dB(A))
TH-500/150	203 975	EXTRACTION	40	68	0,19	0,26	355	470	49,5
		INSUFFLATION	40	67	0,19	0,25	380	505	45
TH-500/160	203 976	EXTRACTION	40	68	0,19	0,26	355	470	49,5
		INSUFFLATION	40	67	0,19	0,25	380	505	45
TH-800/200	203 903	EXTRACTION	118	140	0,52	0,58	620	775	53
		INSUFFLATION	118	140	0,52	0,58	695	860	52
TH-1300/250	203 904	EXTRACTION	120	170	0,52	0,83	780	1100	59,5
		INSUFFLATION	110	172	0,49	0,76	845	1150	58,5
TH-2000/315	203 905	EXTRACTION	160	255	0,79	1,27	1200	1725	67
		INSUFFLATION	160	300	0,79	1,27	1245	1650	63,5

• Niveau de Pression Sonore en dB(A).

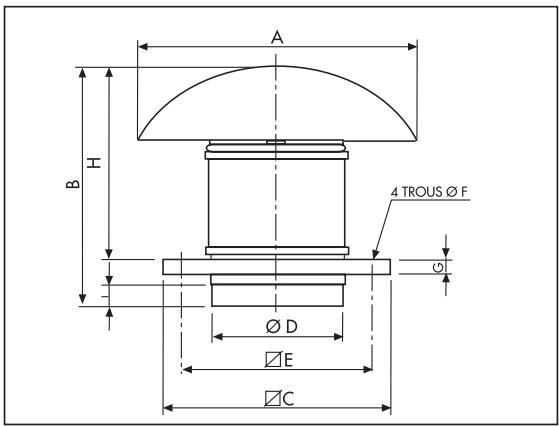

Dimensions (mm)

Type	A	B	C	D	E	F	G	H	I	Poids Kg
TH-500/150	400	349	300	150	245	10	20	274	33	3,8
TH-500/160	400	339	300	160	245	10	20	274	33	3,8
TH-800/200	400	371	300	198	245	10	20	306	36	5,6
TH-1300/250	546	457	435	248	330	12	20	372	42	11,2
TH-2000/315	735	544	560	312	450	12	20	450	50	17,2

Série MIXVENT-TH

Accessoires de montage - Codifications - Prix net HT

- Montage sur souche maçonnée - Montage sur toiture plate

- ① Cadre de scellement

• Montage des tourelles sur une souche maçonnée
• Fourni avec joint d'étanchéité et visserie

• Montage des tourelles sur toiture plates sans souche maçonnée
• Isolation interne anti-condensation
• Fourni avec joint d'étanchéité et visserie

Type	A	B	C	E	F
JMS-300	470	290	245	50	70
JMS-435	600	420	330	50	70
JMS-560	725	545	450	50	70

Type	A	B	C	E	G
JBS-300	470	289	245	300	380
JBS-435	600	419	330	300	510
JBS-560	725	544	450	300	635

Type

TH500

TH800

TH 1300

TH 2000

Référence

JMS 300

JMS 300

JMS 435

JMS 560

Code

960783

960783

960792

960 808

Type

TH500

TH800

TH 1300

TH 2000

Référence

JBS 300

JBS 300

JBS 435

JBS 560

Code

960 819

960 819

960795

960841

- Clapet antiretour

Type

TH 500/150

TH 500/160

TH 800/200

TH 1300/250

TH 2000/315

Référence

CAR 150

CAR 160

CAR 200

CAR 250

CAR 315

Code

360 088

360 089

360 090

360708

363598

- Commutateur 2 vitesses

Référence

REGUL 2

Code

700574

Interruption de proximité

Référence

INTER PROX

16A 1V

Code

702964

Variateur électronique

Type

TH 500/150

TH 500/160

TH 800/200

TH 1300/250

TH 2000/315

Montage en saillie

Référence

REB 1N

REB 1N

REB 1N

REB 1N

REB 2,5N

Encastrable

Référence

REB 1NE 704 147

REB 1NE 704 147

REB 1NE 704 147

REB 1NE 704 147

REB 2,5NE 704178

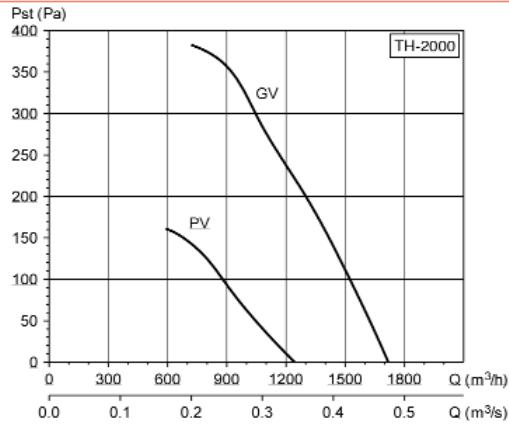

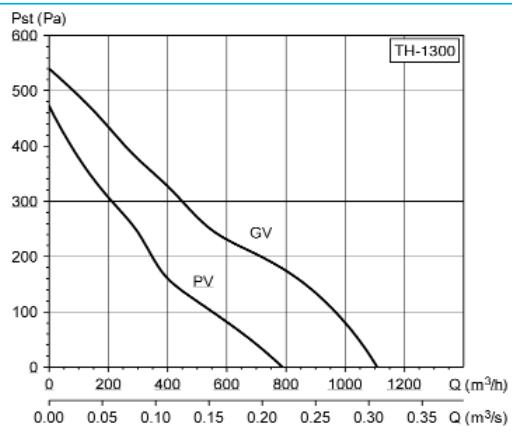

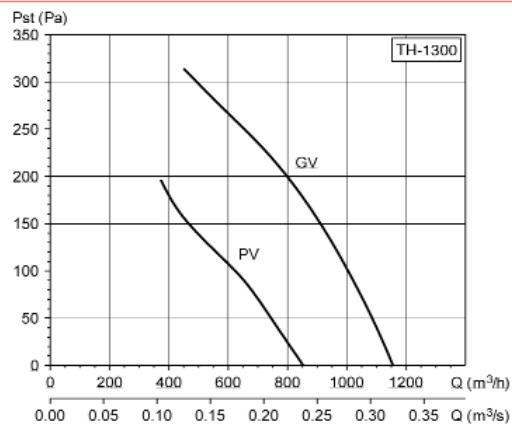

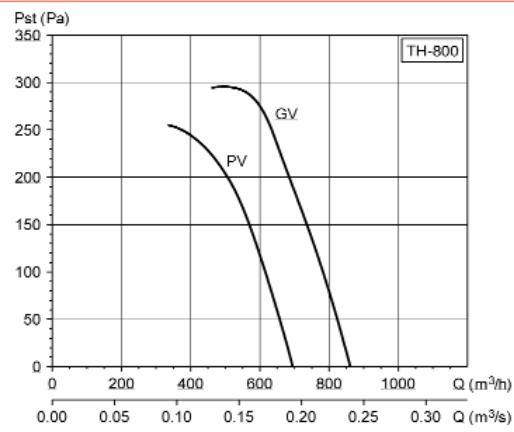

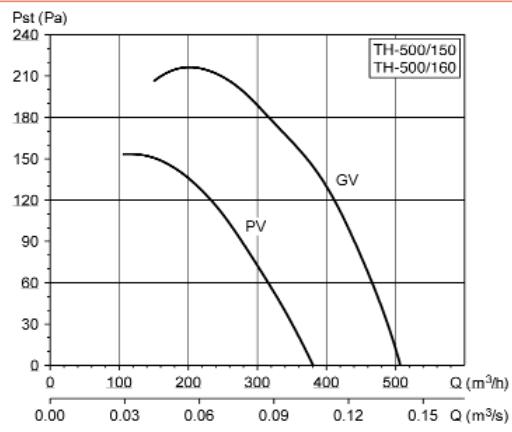

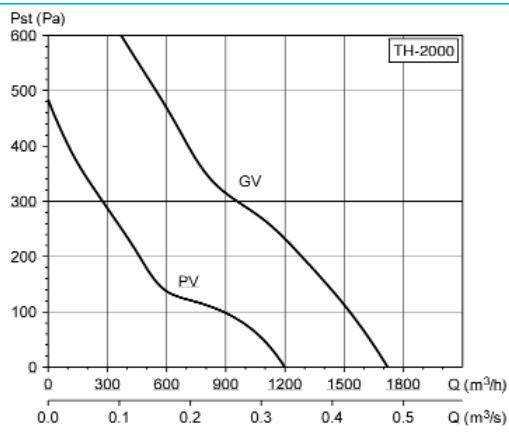

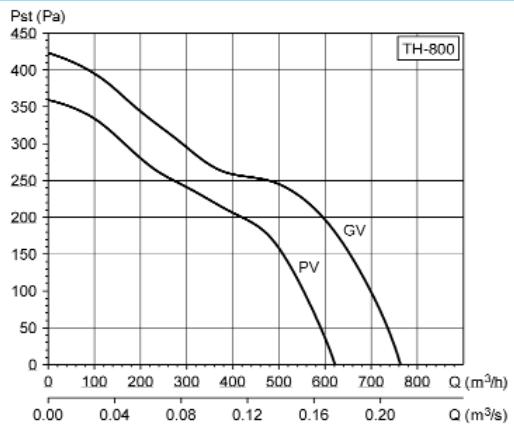

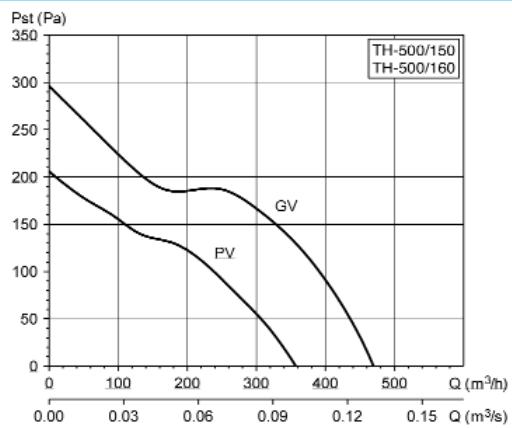

Courbes caractéristiques

Q = Débit en m³/h et m³/s

Pst = Pression statique en Pa

Air sec normal à 20°C et 760 mmHg

Essais en accord avec BS.848 part 1; AMCA 210-85 et ASHRAE 51-1985
