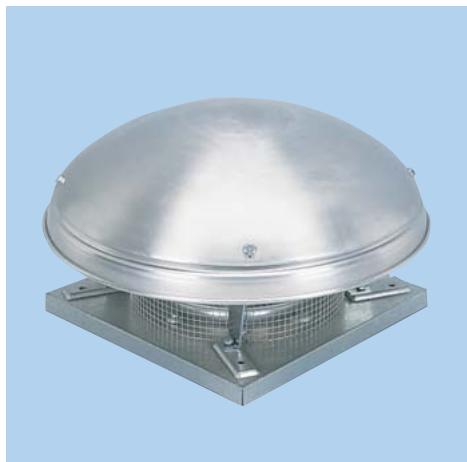

ACCÉLÉRATEUR DE TIRAGE - CTHB - Ventilateur d'extraction UNELVENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ACCÉLÉRATEUR DE TIRAGE - CTHB UNELVENT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Ventilateur d'extraction / Accélérateur de tirage |
| Marque | UNELVENT |
| Modèle | ACCÉLÉRATEUR DE TIRAGE - CTHB |
| Applications | Logement pavillonnaire, foyer ouvert, évacuation par toiture |
| Matériau de l'embase | Tôle d'acier galvanisée |
| Matériau du capot | Aluminium repoussé |
| Type de turbine | Centrifuge à aubes inclinées vers l'arrière, turbine à réaction |
| Type de moteur | Monophasé 230V 50 Hz, variable par régulation de tension |
| Résistance à la température | 200°C en continu |
| Puissance (modèle CTHB/4-180) | 70 W |
| Intensité (modèle CTHB/4-180) | 0,33 A |
| Débit maximum | 990 m³/h |
| Dimensions (mm) - ØAH | 415 mm |
| Dimensions (mm) - BH | 292 mm |
| Dimensions (mm) - ØC | 300 mm |
| Dimensions (mm) - ØD | 180 mm |
| Dimensions (mm) - ØE | 245 mm |
| Dimensions (mm) - ØF | 10 mm |
| Accessoires fournis | Variateur REB 1N (réf. 704 149), Cadre de scellement JMS 300 (réf. 960 783), Bride de raccordement JBR 180/200 (réf. 965 432) |
| Sécurité | Moteur hors flux d'air |
| Entretien | Nettoyage régulier des pales et de l'embase, vérification des connexions électriques |
| Réparabilité | Pièces détachées disponibles (accessoires listés), contacter le service après-vente |
FOIRE AUX QUESTIONS - ACCÉLÉRATEUR DE TIRAGE - CTHB UNELVENT
Comment installer l'accélérateur de tirage UNELVENT CTHB ?
L'installation doit être réalisée par un professionnel. L'appareil se fixe sur un cadre de scellement (réf. JMS 300) et se raccorde via une bride de raccordement (réf. JBR 180/200). Assurez-vous de respecter les distances de sécurité et les normes en vigueur.
Quelle est la puissance électrique nécessaire ?
Le modèle CTHB/4-180 consomme 70 W et 0,33 A sous 230 V monophasé. Il est recommandé de prévoir un circuit dédié avec un disjoncteur adapté.
Peut-on utiliser un variateur de vitesse avec cet appareil ?
Oui, le moteur est conçu pour fonctionner avec un variateur de tension. Le modèle recommandé est le REB 1N (réf. 704 149) fourni en accessoire.
Quel entretien régulier est requis ?
Il est conseillé de nettoyer les pales et l'embase au moins une fois par an pour éviter l'accumulation de poussière. Vérifiez également les connexions électriques et l'état du câblage.
Est-il adapté pour un foyer ouvert ?
Oui, cet accélérateur de tirage est spécialement conçu pour les foyers ouverts et les cheminées. Il améliore le tirage et l'évacuation des fumées.
Quelle est la garantie de l'appareil ?
La garantie légale de conformité est de deux ans. Pour les conditions spécifiques, veuillez consulter le revendeur ou le fabricant UNELVENT.
Comment nettoyer l'accélérateur de tirage ?
Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour le capot et l'embase. Pour les pales, un coup de soufflette ou un pinceau peut être utilisé. Évitez l'eau et les produits abrasifs.
Est-ce que cet appareil est bruyant ?
Le niveau sonore est modéré grâce à la turbine à aubes inclinées et au moteur hors flux d'air. Pour un confort optimal, utilisez le variateur pour ajuster la vitesse.
Peut-on l'installer en toiture ?
Oui, il est conçu pour une évacuation de l'air par toiture. Le cadre de scellement JMS 300 facilite l'intégration dans la couverture.
Où trouver les pièces de rechange ?
Les accessoires (variateur, cadre de scellement, bride) sont référencés dans la notice. Contactez votre revendeur UNELVENT ou le service après-vente pour commander.
Questions des utilisateurs sur ACCÉLÉRATEUR DE TIRAGE - CTHB UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Ventilateur d'extraction au format PDF gratuitement ! Retrouvez votre notice ACCÉLÉRATEUR DE TIRAGE - CTHB - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACCÉLÉRATEUR DE TIRAGE - CTHB de la marque UNELVENT.

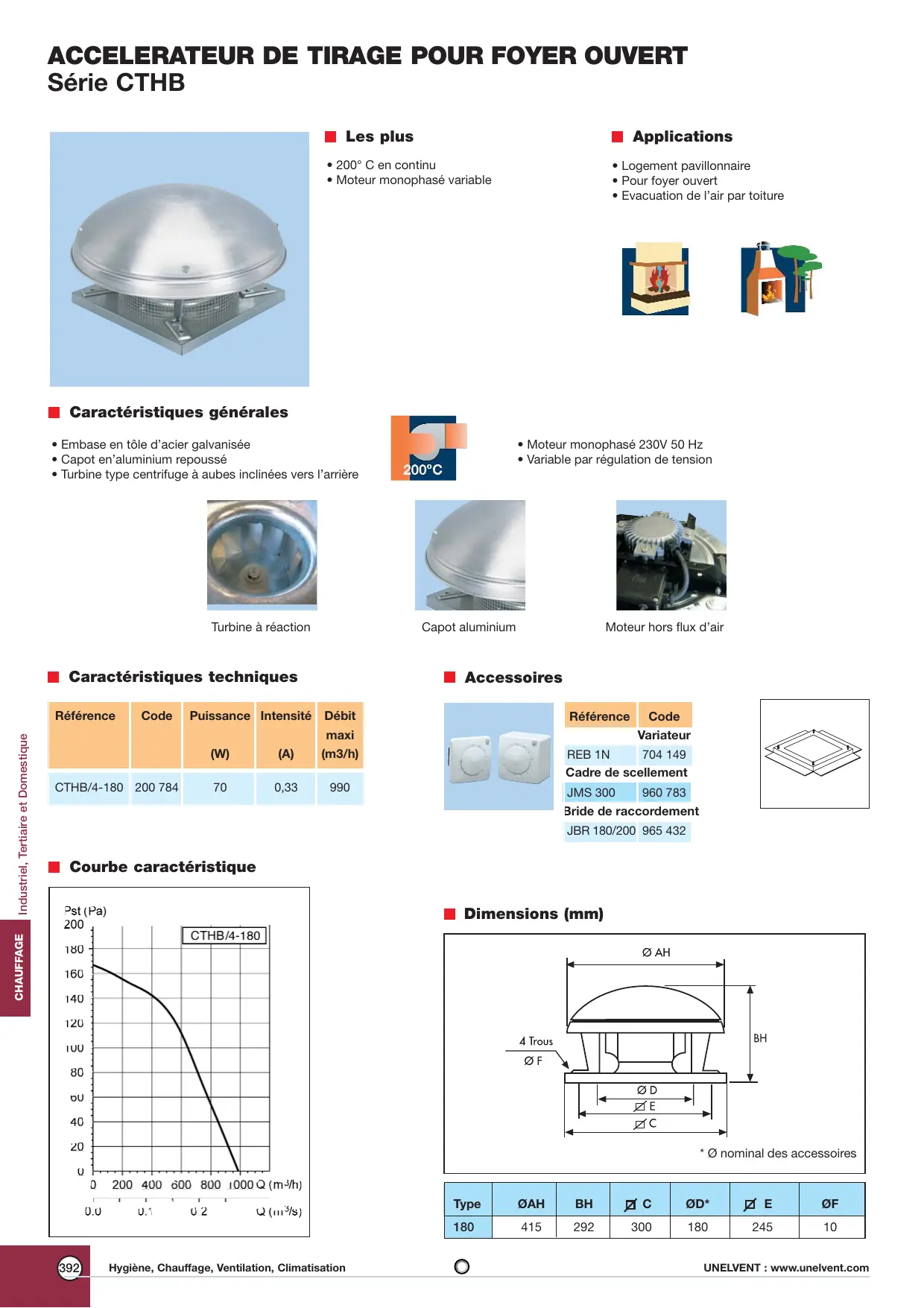

MODE D'EMPLOI ACCÉLÉRATEUR DE TIRAGE - CTHB UNELVENT
Les plus
200°C en continu - Moteur monophasé variable
Applications
- Logement pavillonnaire
- Pour foyer ouvert Évacuation de l'air par toiture
- Caractéristiques générales
- Embase en tôle d'acier galvanisée
- Capot en aluminium repoussé
- Turbine type centrifuge à aubes inclinées vers l'arrière
Turbine à réaction
- Moteur monophasé 230V 50 Hz Variable par régulation de tension
Capot aluminium
Moteur hors flux d'air
- Caractéristiques techniques

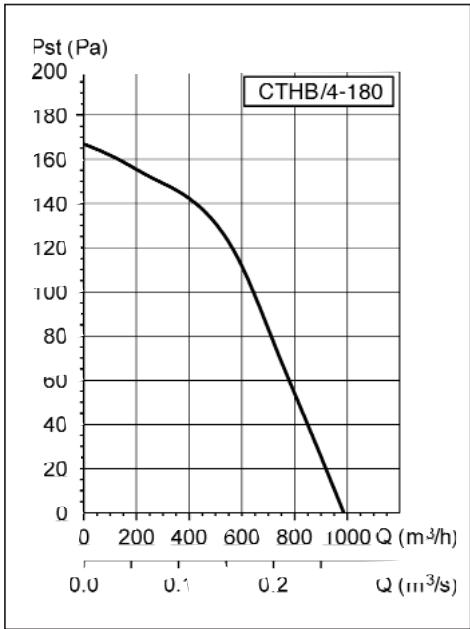

| Récédence | Code | Puisance (W) | Intensité (A) | Débit maxi (m3/h) |
| CTHB/4-180 | 200 784 | 70 | 0,33 | 990 |
Accessoires
| Référence | Code |
| Variateur | |
| REB 1N | 704 149 |
| Cadre de scellement | |
| JMS 300 | 960 783 |
| Bride de raccordement | |
| JBR 180/200 | 965 432 |

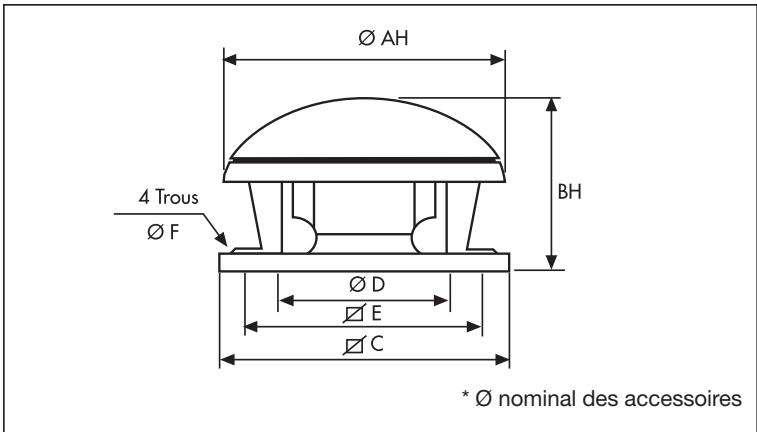

Dimensions (mm)
| Type | ØAH | BH | Ø C | ØD* | Ø E | Ø F |
| 180 | 415 | 292 | 300 | 180 | 245 | 10 |
