MICROGEM-CC HYGRO - Ventilation hygroréglable UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Ventilateur hygroréglable
Caractéristiques techniques principales	Débit d'air réglable, fonctionnement automatique en fonction de l'humidité
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions compactes pour une installation facile
Poids	Poids léger pour une manipulation aisée
Compatibilités	Compatible avec les systèmes de ventilation standard
Fonctions principales	Régulation de l'humidité, amélioration de la qualité de l'air intérieur
Entretien et nettoyage	Facile à démonter pour le nettoyage régulier des filtres
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour entretien et réparation
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils électriques
Informations générales utiles	Idéal pour les espaces à forte humidité comme les salles de bains et cuisines

FOIRE AUX QUESTIONS - MICROGEM-CC HYGRO UNELVENT

Comment installer le UNELVENT MICROGEM-CC HYGRO ?

Pour installer le UNELVENT MICROGEM-CC HYGRO, commencez par couper l'alimentation électrique. Fixez l'appareil au mur en utilisant les vis fournies. Connectez les câbles électriques en respectant les codes de couleur et rebranchez l'alimentation.

Comment régler le niveau d'humidité ?

Le niveau d'humidité peut être réglé à l'aide du panneau de contrôle. Appuyez sur le bouton 'Réglage' et utilisez les flèches pour sélectionner le niveau d'humidité souhaité, puis confirmez en appuyant sur 'OK'.

Que faire si l'appareil ne fonctionne pas ?

Si l'appareil ne fonctionne pas, vérifiez d'abord si l'alimentation électrique est connectée. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre du UNELVENT MICROGEM-CC HYGRO ?

Pour nettoyer le filtre, retirez-le délicatement de l'appareil. Lavez-le à l'eau tiède savonneuse, puis rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Quel est le niveau sonore de l'appareil ?

Le UNELVENT MICROGEM-CC HYGRO a un niveau sonore d'environ 35 dB en fonctionnement normal, ce qui le rend silencieux et adapté à une utilisation dans des espaces de vie.

Comment savoir si le réservoir d'eau est plein ?

L'appareil est équipé d'un indicateur de niveau d'eau. Lorsque le réservoir est plein, un voyant lumineux s'allume pour vous avertir qu'il est nécessaire de le vider.

L'appareil peut-il fonctionner en continu ?

Oui, le UNELVENT MICROGEM-CC HYGRO peut fonctionner en continu. Il est recommandé de le régler sur 'Mode continu' si vous souhaitez un fonctionnement ininterrompu.

Quelle est la garantie offerte avec le produit ?

Le UNELVENT MICROGEM-CC HYGRO est généralement couvert par une garantie de 2 ans. Pour les détails spécifiques, veuillez consulter le manuel d'utilisation ou le site web du fabricant.

MODE D'EMPLOI MICROGEM-CC HYGRO UNELVENT

Votre groupe d'extraction MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT assure le renouvellement de l'air dans votre logement par des bouches d'extraction situées dans les pièces humides : cuisine, salle(s) de bains, WC, etc.

Des entrées d'air situées dans les pièces principales (séjour, chambres) permettent l'introduction d'air neuf.

Elles sont de type :

autorégulables ECA (Version hygro A), ou

hygroglables ECA HY 6/45 (Version hygro B)

Le caisson MICROGEM HYGRO/MICROGEM HYGRO CC ECOWATT possède une seule allure de fonctionnement.

La modulation des débits s'effectue par les bouches hygroréglables BEH. Le grand débit cuisine est obtenu en agissant directement sur la bouche manuellement ou électriquement, suivant le type de bouches choisi.

Le MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT est particulièrement adapté pour être installé dans les espaces réduits.

Configuration du groupe d'extraction Microgem Hygro

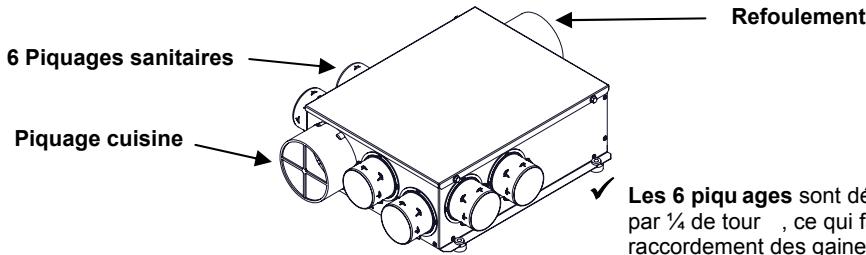

Votre groupe d'extraction MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT est équipé de 7 piquages d'aspiration et de 1 piquage de refoulement :

Piquages d'aspiration

1 piquage de diamètre 125 la cuisine.

6 piquages de diamètre 80 s autres pièces humides (salle de bains ou de douche, WC, buanderie, etc.).

Piquage de refoulement

1 piquet de diamètre 125 mm à raccorder au chapeau de toiture.

Microgem Hygro

Récédence

Description maison

Bouche cuisine

D125

Bouche SdB - Sd'E D80

Bouche WC

D80

TYPE B

Référence

Description maison

Bouche cuisineD125

BoucheSdB - Sd'E D80

Bouche WC D80

CAISSON NU
MICROGEM HA/HB	T1 àT7	Caisson nu identique pour typeA et typeB

CAISSON NU
MICROGEM HA/HB	T1à T7	Caisson nu identique pour type A et type B

BOUCHES PILES + DETECTION DE PRESENCE EN WC
MICROGEM HA T3E-DP	T3	BEHC.P12/45/105	BEHS 10/45	BEHW.DP 5/30
MICROGEM HA T4E-DP	T4	BEHC.P 10/45/135	BEHS 10/45	BEHW.DP 5/30

BOUCHES PILES + DETECTION DE PRESENCE EN WC
MICROGEM HB T3/T4 E-DP	T3/T4	BEHC.P10/45/120	BEHS 10/40	BEHW.DP 5/30
MICROGEM HB T5/T6 E-DP	T5et +	BEHC.P 10/45/135	BEHS 10/40	BEHW.DP 5/30

BOUCHES ELECTRIQUES
MICROGEM HA T3E	T3	BEHC.E 12/45/105	BEHS 10/45	BEHW.E 5/30
MICROGEM HA T4E	T4	BEHC.E 10/45/135	BEHS 10/45	BEHW.E 5/30
MICROGEM HA T5E	T5	BEHC.E 12/45/135	BEHS 10/45	BARP30
MICROGEM HA T6E	T6 e +	BEHC.E 12/45/135	BEHS 10/45	BARP30

BOUCHES ELECTRIQUES
MICROGEM HB T3/T4 E	T3/T4	BEHC.E 10/45/120	BEHS 10/40	BEHW.E 5/30
MICROGEM HB T5/T6 E	T5et +	BEHC.E 10/45/135	BEHS 10/40	BEHW.E 5/30

BOUCHES MANUELLES
MICROGBM HA T3	T3	BEHC 12/45/105	BEHS 10/45	BEHW 5/30
MICROGBM HA T4	T4	BEHC 10/45/135	BEHS 10/45	BEHW5/30
MICROGBM HA T5	T5	BEHC 12/45/135	BEHS 10/45	BARP30
MICROGBM HA T6	T6 d +	BEHC 12/45/135	BEHS 10/45	BARP30

BOUCHES MANUELLES
MICROGEM HB T3/T4	T3/T4	BEHC 10/45/120	BEHS 10/40	BEHW.E 5/30
MICROGEM HB T5/T6	T5et +	BEHC 10/45/135	BEHS 10/40	BEHW.E 5/30
MICROGEM HA T5	T5	BEHC 12/45/135	BEHS 10/45	BARP30
MICROGEM HA T6	T6et +	BEHC 12/45/135	BEHS 10/45	BARP30

Groupe d'extraction

L'appareil est installé dans une pièce technique, un faux-plafond ou dans les combles. Grâce à ses silentblocs, l'appareil a été conçu pour être monté au plafond, au sol ou sur un mur.

Branchement électrique

Avant toute intervention, mettre votre appareil hors tension.

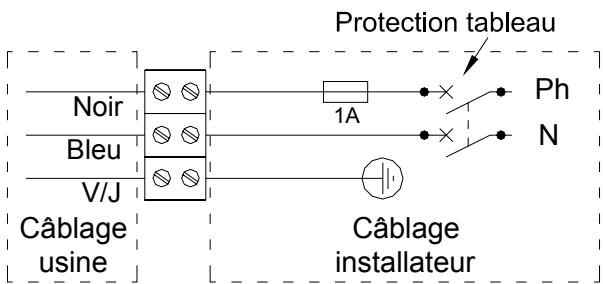

Ouvrir la trappe électrique à l'aide d'un tournevis. Le raccordement électrique doit être effectué selon le schéma ci-contre.

Cas de l'utilisation d'un câble à simple isolation et gaine ICTA :

Retirer le passe-fil sous l'électrique. Après raccordement sur le bornier de connexion, glisser la gaine ICTA dans l'encoche de la trappe électrique et refermer le couvercle.

Cas de l'utilisation d'un câble à double isolation :

Percer le passe-fil fourni. Après raccordement sur le bornier de connexion, bloquer le câble à l'aide du serre-câble fourni.

• Prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm et un fusible 1A indépendant sur le tableau général pour la protection électrique.

Ne pas oublier de raccorder la terre.

Réseau d'extraction

Le réseau est réalisé en gaine souple PVC isolée.

Le réseau doit être le plus simple possible : éviter les longueurs et coudes superflus. Faire des coudes de grands rayons. L'aspiration est réalisée avec de la gaine Ø125 mm pour la cuisine et Ø80 mm pour les autres pièces humides. Le rejet du groupe d'extraction est raccordé à une sortie de toiture avec de la gaine Ø125 mm.

Entretien

Deux fois par an :

Nettoyer les bouches d'extraction sanitaires et cuisine (voir notice jointe à la bouche).

Dépoussiérer les entrées d'air des pièces principales.

Une fois par an :

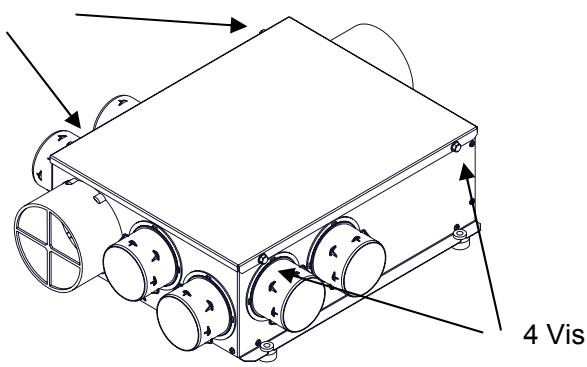

Dépoussiérer l'intérieur du groupe d'extraction MICROGEM HYGRO en dévissant les 4 vis à l'aide d'une clé de 10 (voir schéma ci-contre).

CONSEIL : bien repérer les câbles avant démontage afin d'éviter tout risque d'erreur lors du remontage.

ATTENTION : pour toutes ces opérations, ne jamais utiliser de solvants.

Remarque : des précautions doivent être prises pour éviter un refoulement, à l'intérieur de la pièce, de gaz provenant du tuyau d'évacuation d'appareils à gaz ou d'autres appareils à feu ouvert.

Microgem Hygro

• Raccordement jusqu'à 6 sanitaires
• Moteur monophasé 230V - 50 Hz - 4 pôles
• Consommation moyenne à partir de 38 W selon la configuration du logement.
• Fonctionnement permanent à 1 vitesse.
• Puissance acoustique de la bouche de cuisine en petite vitesse = 35 dB(A)

Microgem Hygro CC

• Raccordement jusqu'à 6 sanitaires
• Moteur à courant continu haut rendement.
• Consommation moyenne à partir de 16 W selon la configuration du logement.
• Fonctionnement permanent à 1 vitesse
• Puissance acoustique de la bouche de cuisine en petite vitesse = 35 dB(A)
