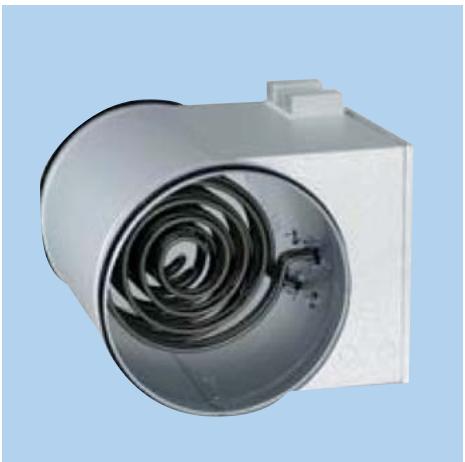

MBE-R - Chauffage électrique UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Batterie électrique de chauffage
Marque	UNELVENT
Modèle	MBE-R
Catégorie	Chauffage électrique
Applications	ERP, locaux tertiaires
Diamètres disponibles	100 à 400 mm (8 diamètres normalisés)
Puissances disponibles	400 W à 12 kW
Alimentation	Monophasé 230 V ou triphasé 400 V
Indice de protection	IP 43
Matériau du boîtier	Acier galvanisé
Régulation	Régulateur triac incorporé avec limite soufflage
Vitesse minimum d'air	1,5 m/s
Thermostat de sécurité 1	Réarmement automatique (déclenchement à 90 °C)
Thermostat de sécurité 2	Réarmement manuel (déclenchement à 120 °C)
Type de batterie	Monophasée ou triphasée selon modèle
Nombre d'épingles	3 ou 4 selon modèle
Débit d'air minimum	50 à 690 m³/h selon modèle
Entretien	Dépoussiérage régulier des grilles d'entrée d'air
Nettoyage	Utiliser un chiffon sec, ne pas utiliser d'eau
Poids	Variable selon modèle (non spécifié)

FOIRE AUX QUESTIONS - MBE-R UNELVENT

Quelle est la différence entre les modèles monophasés et triphasés ?

Les modèles monophasés fonctionnent en 230 V, les triphasés en 400 V. Les puissances diffèrent : les monophasés vont de 0,4 à 3 kW, les triphasés de 5 à 12 kW.

Quel est le débit d'air minimum requis pour le fonctionnement ?

La vitesse minimum de passage d'air est de 1,5 m/s. Le débit minimum varie selon le modèle, de 50 à 690 m³/h.

Où peut-on installer cet appareil ?

Il est conçu pour les ERP (Établissements Recevant du Public) et les locaux tertiaires. L'indice de protection IP 43 permet une installation en environnement sec.

Comment nettoyer la batterie de chauffage ?

Dépoussiérez régulièrement les grilles d'entrée d'air avec un chiffon sec. N'utilisez pas d'eau ni de produit liquide.

Quelles sont les sécurités intégrées ?

L'appareil dispose de deux thermostats de sécurité : un à réarmement automatique (déclenchement à 90 °C) et un à réarmement manuel (déclenchement à 120 °C).

Quelle est la procédure de réarmement manuel ?

Si le thermostat manuel s'est déclenché, attendez que l'appareil refroidisse, puis appuyez sur le bouton de réarmement situé sur le boîtier. Si le problème persiste, contactez un professionnel.

Peut-on utiliser cet appareil avec un système de ventilation existant ?

Oui, il s'installe dans un conduit d'air. Veillez à respecter le débit minimum et la vitesse d'air requise.

Quel est le diamètre de raccordement disponible ?

Huit diamètres normalisés sont proposés de 100 à 400 mm selon la puissance et le débit souhaité.

Comment choisir la puissance adaptée ?

La puissance dépend du volume à chauffer et du débit d'air. Consultez le tableau des références pour associer diamètre, puissance et débit.

Où trouver le schéma de raccordement électrique ?

Le schéma est fourni dans la notice d'installation livrée avec l'appareil. Vous pouvez également le télécharger sur le site du fabricant.

MODE D'EMPLOI MBE-R UNELVENT

Gamme

• 8 diamètres normalisés de 100 à 400 mm
• Puissances de 400 W à 12 kW
• Alimentation mono 230 V ou tri 400 V
• Régulation intégrée Vitesse minimum de passage d'air : 1,5 m/s

Applications

ERP

Locaux tertiaires

Caractéristiques générales

• Boîtier de raccordement IP 43 en acier galvanisé
• Thermostat de sécurité à réarmement automatique (déclenchement à 90°C )
• Thermostat de sécurité à réarmement manuel (déclenchement à 120°C )

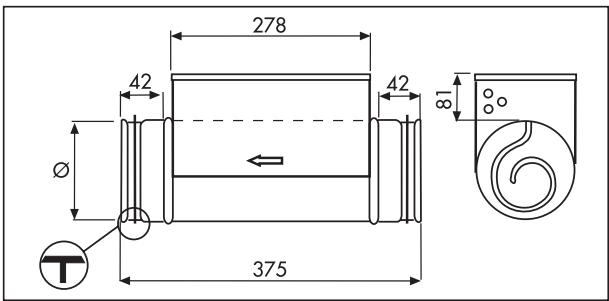

Caractéristiques techniques

Batterie électrique monophasée avec régulateur triac incorporé avec limite soufflage

Référence	Code	Ø (mm)	Alimentation	Puisance (kW)	Nombre d'épinges	Débit mini (m3/h)
MBE-R 100/04B	620 104	100	Monophasé 230 V	0,4	4	50
MBE-R 125/12B	620 105	125	Monophasé 230 V	1,2	4	70
MBE-R 125/18B	620 106	125	Monophasé 230 V	1,8	4	70
MBE-R 160/18B	620 107	160	Monophasé 230 V	1,8	4	110
MBE-R 160/21B	620 108	160	Monophasé 230 V	2,1	4	110
MBE-R 160/27B	620 109	160	Monophasé 230 V	2,7	4	110
MBE-R 200/21B	620 110	200	Monophasé 230 V	2,1	4	170
MBE-R 200/30B	620 111	200	Monophasé 230 V	3	4	170

Batterie électrique triphasée avec régulateur triac incorporé avec limite soufflage

Référence	Code	Ø(mm)	Alimentation	Puisance(kW)	Nombre d'épinges	Débit mini(m3/h)
MBE-R 160/50T	620 112	160	Triphasé 400 V	5	3	110
MBE-R 200/60T	620 113	200	Triphasé 400 V	6	3	170
MBE-R 250/60T	620 114	250	Triphasé 400 V	6	3	270
MBE-R 250/90T	620 115	250	Triphasé 400 V	9	3	270
MBE-R 250/120T	620 116	250	Triphasé 400 V	12	4	270
MBE-R 315/90T	620 117	315	Triphasé 400 V	9	3	420
MBE-R 315/120T	620 118	315	Triphasé 400 V	12	4	420
MBE-R 400/120T	620 119	400	Triphasé 400 V	12	4	690
