| Type d'appareil | Chauffage électrique |
| Diamètre | 100 à 400 mm |
| Puissance | 0,4 à 12 kW |
| Alimentation | Mono 230 V ou Tri 400 V |
| Nombre d'épingles | 3 à 4 |
| Débit d'air minimum | 50 à 570 m³/h |
| Boîtier | Acier galvanisé IP 43 |
| Résistances | Blindées en acier inox 304 L |
| Thermostats de sécurité | Automatique 90°C et manuel 120°C |
| Vitesse minimum de passage d'air | 1,5 m/s |
| Régulation | Simple |
| Applications | ERP, locaux tertiaires |
| Dimensions (L x H x P) | 400 x 285 x 50 mm |
| Type de montage | Non précisé |
| Poids | Non précisé |
| Accessoires compatibles | Dépressostat, pulsateur, thermostats |
FOIRE AUX QUESTIONS - MBE UNELVENT
Que faire si mon UNELVENT MBE ne s'allume pas ?
Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.
Comment nettoyer le filtre de l'UNELVENT MBE ?
Retirez le filtre en suivant les instructions du manuel d'utilisation. Lavez-le à l'eau tiède savonneuse, puis rincez et laissez sécher complètement avant de le remettre en place.
Mon UNELVENT MBE fait un bruit étrange, que dois-je faire ?
Un bruit anormal peut indiquer un objet coincé dans le ventilateur. Éteignez l'appareil et vérifiez l'intérieur pour retirer tout débris. Si le problème persiste, contactez le service client.
Comment régler la vitesse du ventilateur sur l'UNELVENT MBE ?
Utilisez le bouton de contrôle de la vitesse situé sur le panneau de commande. Vous pouvez choisir entre plusieurs niveaux de vitesse selon vos besoins.
Quel est le niveau sonore de l'UNELVENT MBE ?
L'UNELVENT MBE a un niveau sonore maximum de 45 dB, ce qui est comparable à une conversation normale.
L'UNELVENT MBE peut-il être utilisé dans des espaces humides ?
Il est recommandé d'éviter l'utilisation de l'UNELVENT MBE dans des espaces très humides, comme les salles de bains, pour éviter d'endommager l'appareil.
Comment savoir si le filtre doit être remplacé ?
Si vous remarquez une diminution de la performance de l'appareil ou si le filtre est visiblement encrassé, il est temps de le remplacer.
Que faire si l'UNELVENT MBE ne chauffe pas correctement ?
Assurez-vous que le réglage de la température est adéquat. Vérifiez également que le filtre est propre et que l'appareil n'est pas obstrué.
Où puis-je trouver des pièces de rechange pour mon UNELVENT MBE ?
Les pièces de rechange sont disponibles sur le site officiel d'UNELVENT ou auprès de revendeurs agréés.
Quelle est la garantie offerte avec l'UNELVENT MBE ?
L'UNELVENT MBE est généralement couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve des conditions de la garantie.
Questions des utilisateurs sur MBE UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffage électrique au format PDF gratuitement ! Retrouvez votre notice MBE - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MBE de la marque UNELVENT.
MODE D'EMPLOI MBE UNELVENT
- 8 diamètres normalisés de 100 à 400 mm
- Puissances de 400 W à 12 kW
- Alimentation mono 230 V ou tri 400 V
- Régulation simple
• Vitesse minimum de passage d'air : 1,5 m/s
Applications
ERP
Locaux
tertiaire
Caractéristiques générales
- Boîtier de raccordement IP 43 en acier galvanisé
- Résistances blindées en acier inox 304 L
- Thermostats de sécurité à réarmement automatique (déclenchement à 90°C)
- Thermostats de sécurité à réarmement manuel (déclenchement à 120°C)
Résistances blindées
Caractéristiques techniques
| Référence | Code | (mm) | Alimentation | Puissance(kW) | Nombred’épingles | Débit mini(m3/h) |
| MBE-100/04B | 683 693 | 100 | Monophasé 230 V | 0,4 | 4 | 50 |
| MBE-125/12B | 683 694 | 125 | Monophasé 230 V | 1,2 | 4 | 70 |
| MBE-160/21B | 683 668 | 160 | Monophasé 230 V | 2,1 | 4 | 110 |
| MBE-200/50T | 683 696 | 200 | Triphasé 400 V | 5 | 3 | 170 |
| MBE-250/60T | 683 697 | 250 | Triphasé 400 V | 6 | 3 | 270 |
| MBE-315/90T | 683 698 | 315 | Triphasé 400 V | 9 | 3 | 420 |
| MBE-355/90T | 681 000 | 355 | Triphasé 400 V | 9 | 3 | 570 |
| MBE-400/120T | 681 001 | 400 | Triphasé 400 V | 12 | 4 | 570 |
Courbes aérauliques
Perte de charge des batteries p (Pa)
line

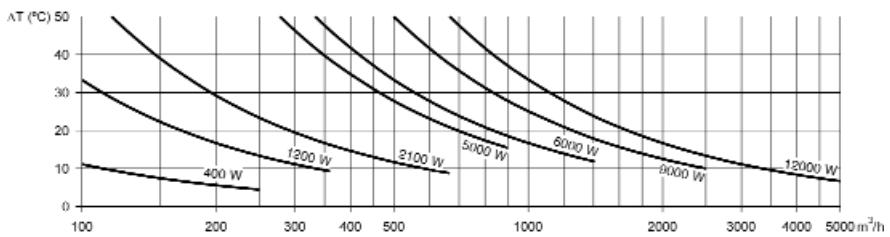

| Series | Dp (Pa) at 9 m/s = 2 | Dp (Pa) at 9 m/s = 4 | Dp (Pa) at 9 m/s = 6 | Dp (Pa) at 9 m/s = 8 | |--------|----------------------|----------------------|----------------------|----------------------| | MBF-100/048 | ~150 | ~125 | ~100 | ~75 | | MBF-125/137 - 100/118 | ~150 | ~125 | ~100 | ~75 | | MBE 200/05T - 250/60T 400/120T | ~150 | ~125 | ~100 | ~75 | | MBE-355/60T | ~150 | ~125 | ~100 | ~75 | | MBF-315/60T | ~150 | ~125 | ~100 | ~75 |Courbes de températures
Différence de température entre air sortant et air entrant T (C°)
line

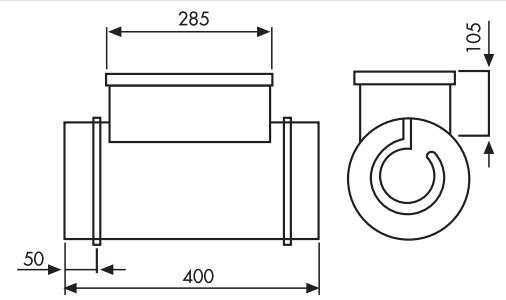

| Power (W) | Area (m²/h) | AT (°C) | |-----------|-------------|---------| | 400 | ~250 | ~10 | | 1200 | ~350 | ~15 | | 2100 | ~500 | ~20 | | 5000 | ~750 | ~25 | | 6000 | ~1000 | ~30 | | 9000 | ~1500 | ~35 | | 12000 | ~2000 | ~40 |Dimensions (mm)
| Référence | Code |
| PULSER | 705 322 |
| TTC 25 | 703 120 |
| TGR 430 | 703 100 |
| TGK 330 | 703 098 |
| DEPRESSOSTAT40/300 * | 711 959 |
* Prévoir systématiquement un DEPRESSOSTAT par batterie
