Type de produit	Hotte statique extra-plate pour cuisines professionnelles
Marque	UNELVENT
Modèle	MAXFIL EXTRA-PLATE CAP 40
Hauteur	400 mm
Longueurs disponibles	1000 mm à 6000 mm (par incréments de 500 ou 1000 mm)
Profondeur (sans visière)	635 mm
Profondeur avec visière	1000 mm, 1250 mm ou 1500 mm selon la visière choisie
Poids (selon longueur)	De 17 kg (modèle 1 m sans visière) à 154 kg (modèle 6 m avec visière 1500 mm)
Matériaux	Faces apparentes : inox 18/10 AISI 304 SB mat glacé ; faces arrière et supérieure : acier galvanisé
Filtres standards	Média galvanisé avec cadre inox M0, dimensions 397 x 472 x 25 mm
Nombre de filtres	De 2 à 6 selon la longueur
Débit d'air recommandé	De 600 à 9000 m³/h selon la longueur
Applications	Captation, extraction et filtration des polluants et chaleur dans les cuisines professionnelles, adaptée aux locaux à faible hauteur sous plafond
Installation	Construction autoportante, fixation par écrous sertis M8 et pattes de fixation, raccordement à un réseau d'extraction
Entretien et nettoyage	Nettoyer régulièrement les filtres et les surfaces en inox avec un chiffon doux et un détergent non abrasif
Sécurité	Aucune arête vive, conception hygiénique, organe de purge avec bouchon inox filtré
Options disponibles	Hottes doubles centrales, faces arrière et supérieure en inox, éclairage étanche, registres à guillotine, filtres à choc inox haute efficacité
Garantie	Consulter la notice complète pour les conditions de garantie

FOIRE AUX QUESTIONS - MAXFIL EXTRA-PLATE CAP 40 UNELVENT

Quelle est la hauteur de la hotte MAXFIL EXTRA-PLATE CAP 40 ?

La hauteur est de 400 mm, ce qui la rend adaptée aux locaux à faible hauteur sous plafond.

Quels sont les matériaux de fabrication ?

Les faces apparentes sont en inox 18/10 AISI 304 SB mat glacé ; les faces arrière et supérieure sont en acier galvanisé.

Comment installer la hotte ?

La hotte est autoportante et se fixe via des écrous sertis M8 et des pattes de fixation. Elle doit être raccordée à un réseau d'extraction (caisson ou tourelle d'extraction).

Quels filtres sont fournis et comment les entretenir ?

Les filtres standards sont des média galvanisé avec cadre inox M0 (397 x 472 x 25 mm). Ils doivent être nettoyés régulièrement et remplacés si nécessaire.

Quelle est la profondeur de la hotte ?

Sans visière, la profondeur est de 635 mm. Avec visière, elle est de 1000, 1250 ou 1500 mm selon le modèle choisi.

Quels débits d'air sont recommandés pour ce modèle ?

Le débit d'air recommandé varie selon la longueur : de 600 m³/h pour le modèle 1000 mm à 9000 m³/h pour le modèle 6000 mm.

La hotte est-elle compatible avec un éclairage ?

Oui, des options d'éclairage étanche en applique ou encastré sont disponibles. Consultez la notice pour les références.

Quels accessoires sont disponibles ?

Les accessoires incluent : platines viroles, registres à guillotine, éclairage, filtres à choc inox, tôles obturatrices, bandeau d'habillage et collecteur d'extraction.

Quelle est la différence entre un capteur sans visière et une hotte avec visière ?

Le capteur sans visière a une profondeur réduite (635 mm) et ne comporte pas de visière. Les hottes avec visière offrent une profondeur de 1000 à 1500 mm pour une meilleure captation.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI MAXFIL EXTRA-PLATE CAP 40 UNELVENT

CAPTEURS ET HOTTES STATIQUES

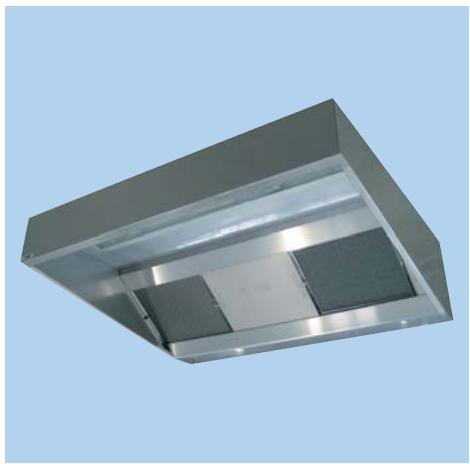

Série MAXFIL² EXTRA-PLATE - CAP 40

Les plus

• Hotte extra-plate
• Visière et pans verticaux réduits (40 cm)
• Installation simplifiée
• Conception ergonomique et hygienique

Gamme

• Capteurs et hottes simples adossés
• Hottes doubles centrales en option
• Modules monobloc longueur 1000 à 3000 mm
• Sans visière ou avec visiere 1000, 1250 et 1500 mm

Applications

• Hottes destinées à la captation, extraction et filtration des pollutants et chaleur dans les cuisines professionnelles
• Particulierrement adaptations aux locaux à faible hauteur sous plafond
• Facilitation dissimulable en cas de cuisine ouverte

Cuisines
professionnelles

- Caracteristiques générales

Hotte

• Construction autoportante sans fixation apparente ni arrête vivie
• Face supérieure équipée d'écrous sertis M8 et de pattes de fixation
• Faces apparentes inox 18/10 AISI 304 SB mat glacé
• Faces arrrière et supérieure en acier galvanisé
• Filtres standards média galva et cadre inox M0 397 x 472 x 25 mm
• Tôles d'obturation inox
  Gouttière péripérisque
• Organe de purgege et bouchon en inox filtré Gaz 1/2

■ Options

• Longueurs supérieures et spéciales
• Faces arrrière et supérieure inox
• Hottes doubles centrales

Hottes doubles centrale sur demande

• Caisse claire voie sous film thermo-retractable

Désignation

1-: Nom de gamme

2-：Hauteur 400~mm

3-: Longueur de hotte :

1: 1004 mm 4: 4004 mm

1,5:1504mm 4,5:4504mm

2: 2004 mm 5: 5004 mm

4- : Profondeur visiere :

V1: visiere 1000 mm

V1,2: visiere 1250 mm

V1,5: visiere 1500 mm

Rien: capteur sans visiere

profondeur 635 mm

Codifications et prix

• Prix des capteurs et hottes complets avec filtres à cadre inox et média galva + tôles d'obturation

Longueur(mm)	Débitrecommendé	Capteurs sans visièreCAP 40 ...		Hottes visière 1000 mmCAP 40 ... V1		Hottes visière 1250 mmCAP 40 ... V1,2		Hottes visière 1500 mmCAP 40 ... V1,5
	m3/h	Code		Code		Code		Code
1000	de 600 à 1500	227 060		227 065		227 070		227 113
1500	de 900 à 2200	227 061		227 066		227 071		227 114
2000	de 1200 à 3000	227 062		227 067		227 072		227 115
2500	de 1500 à 3700	227 063		227 068		227 073		227 116
3000	de 1800 à 4500	227 064		227 069		227 074		227 117
3500	de 2100 à 5200	227 126		227 096		227 107		227 118
4000	de 2400 à 6000	227 137		227 097		227 108		227 119
4500	de 2700 à 6700	227 148		227 098		227 109		227 120
5000	de 3000 à 7500	227 127		227 092		227 110		227 121
5500	de 3300 à 8200	227 138		227 100		227 111		227 122
6000	de 3600 à 9000	227 149		227 101		227 112		227 123

CAPTEURS ET HOTTES STATIQUES

Série MAXFIL² EXTRA-PLATE - CAP 40

- Caracteristiques techniques

Type de module	Longueur (mm)	Composition*	Nombre filtrés/tôles	Poids (Kg)
				Sans visière	Visière 1000 mm	Visière 1250 mm	Visière 1500 mm
CAP 40-1	1000	1 x 1000	2 / 0	17	24	26	29
CAP 40-1,5	1500	1 x 1500	2 / 1	24	34	37	41
CAP 40-2	2000	1 x 2000	2 / 2	32	44	48	53
CAP 40-2,5	2500	1 x 2500	3 / 2	39	54	59	65
CAP 40-3	3000	1 x 3000	3 / 3	46	64	70	77
CAP 40-3,5	3500	2000 + 1500	4 / 3	56	78	85	94
CAP 40-4	4000	2 x 2000	4 / 4	64	88	96	106
CAP 40-4,5	4500	2500 + 2000	5 / 4	71	98	107	118
CAP 40-5	5000	2 x 2500	5 / 5	78	108	118	130
CAP 40-5,5	5500	3000 + 2500	6 / 5	85	118	129	142
CAP 40-6	6000	2 x 3000	6 / 6	92	128	140	154

• Pour des longueurs supérieures à 3 m, les hottes sont réalisées par assemblage de modules monobloc de longueurs 1,5 à 3 m

Extracteurs compatibles

• Caissons d'extraction F400-120 : voir page 165 - ILHT
• Caissons d'extraction standard : voir page 107
• CVAB

• Tourelles d'extraction F400-120 : voir page

• MAXTEMP voir page 148

-MAXFIRE voir page 156

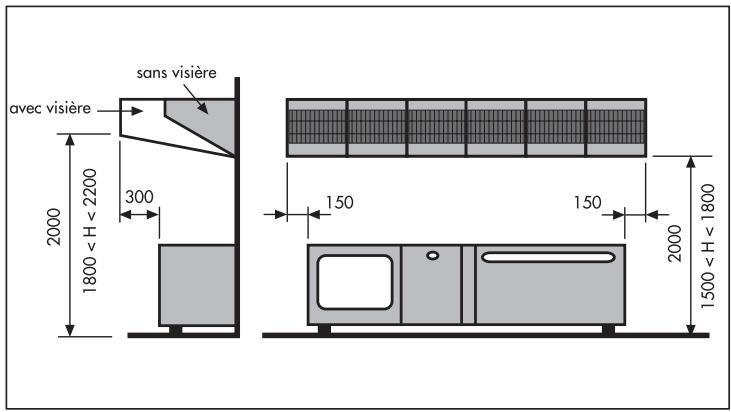

Installation

Accessoires (voir page 200)

• Platines viroles pour raccordement réseau
• Registres à guillotine pour équilibrage en acier galvanisé
• Eclairage étanche en applique
• Eclairage étanche encastré
• Filtres à chocol inox haute efficacité
• Filtres média et cadre tout inox
• Tôles obturatrices inox
• Bandeau d'habillage inox
• Collecteur d'extraction

Dimensions (mm) (voir page 192)
