Type de produit	Ventilateur de désenfumage
Caractéristiques techniques principales	Ventilateur axial, conçu pour l'évacuation de fumées et de chaleur
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Variable selon le modèle, généralement autour de 600 mm de diamètre
Poids	Environ 20 kg selon le modèle
Compatibilités	Compatible avec divers systèmes de désenfumage et d'évacuation d'air
Type de moteur	Moteur monophasé, classe d'isolation F
Tension	230 V
Puissance	Entre 0,55 kW et 1,5 kW selon le modèle
Fonctions principales	Désenfumage, ventilation, extraction d'air chaud
Entretien et nettoyage	Vérification régulière des pales et du moteur, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre la surchauffe
Informations générales utiles	Installation recommandée par un professionnel, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - ILHT UNELVENT

Comment installer le produit UNELVENT ILHT ?

Pour installer le UNELVENT ILHT, suivez les instructions fournies dans le manuel d'installation inclus. Assurez-vous de bien respecter les recommandations de sécurité et de vérifier la compatibilité avec votre système avant de commencer.

Quels sont les dimensions du UNELVENT ILHT ?

Les dimensions du UNELVENT ILHT sont de 600 mm x 400 mm x 300 mm.

Comment régler la vitesse du ventilateur sur le UNELVENT ILHT ?

La vitesse du ventilateur peut être ajustée à l'aide du panneau de contrôle situé sur le devant de l'appareil. Tournez le bouton de réglage pour augmenter ou diminuer la vitesse.

Que faire si le UNELVENT ILHT ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation fonctionne. Si l'appareil ne s'allume toujours pas, consultez le manuel pour des étapes de dépannage ou contactez le service client.

Comment nettoyer le UNELVENT ILHT ?

Pour nettoyer le UNELVENT ILHT, débranchez l'appareil et utilisez un chiffon humide pour essuyer la surface extérieure. Pour l'intérieur, suivez les instructions du manuel sur le nettoyage des filtres et des composants internes.

Le UNELVENT ILHT consomme-t-il beaucoup d'énergie ?

Le UNELVENT ILHT est conçu pour être économe en énergie. Sa consommation électrique est de 150 W en mode normal, ce qui est relativement bas pour un appareil de ce type.

Y a-t-il une garantie pour le UNELVENT ILHT ?

Oui, le UNELVENT ILHT est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment obtenir des pièces de rechange pour le UNELVENT ILHT ?

Les pièces de rechange pour le UNELVENT ILHT peuvent être commandées directement auprès de notre service client ou sur notre site web. Assurez-vous de fournir le numéro de modèle pour garantir la compatibilité.

MODE D'EMPLOI ILHT UNELVENT

Les plus

Agreés F400-120 (400°C 2/h) avec marquage CE Raccordement multi directionnel - Entretien facile par démontage des panneaux Raccordement rectangulaire ou circulaire - Installation en combles ou en terrasse - Inter de proximité monté en série

Gamme

• 8 modèles de 700 à 19000 m3/h
• Moteurs triphasés 1 ou 2 vitesses
• Rejet horizontal ou vertical

(1 ou 2 aspirations circulaires)

Applications

• Désenfumage ERP et IGH
• Ventilation des locaux tertiaires et cuisines professionnelles
• Parking

ERP et IGH

Parking

Cuisines professionnelles

Caractéristiques générales

Agreés F400-120 conforme à la norme NF EN 12101-3 PV-CTICM n°1166-CPD-0042 - Caisson en acier galvanisé - Roue centrifuge à réaction en acier galvanisé - Moteur à entraînement direct IP 55 Classe F hors flux d'air - 1 vitesse tri 230/400V 4 pôles (variables par convertisseur de fréquence) - 2 vitesses tri 400V 4/8 pôles - Interrupteur de proximité cadenassable avec renvoi de position

Roue à réaction

Moteur hors flux d'air

Options (sur demande)

• Double peau isolée 25 mm M0, agréée F400-120 (400°C 120 mn)
• Motorisation 60 Hz Moteurs monophases
• Coffret de relayage monté câble

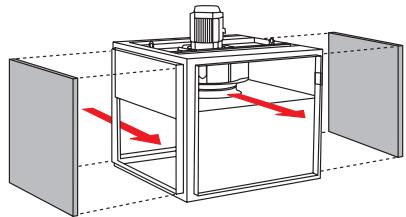

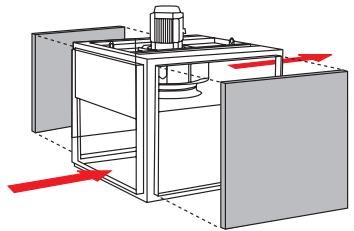

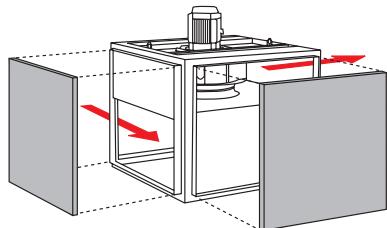

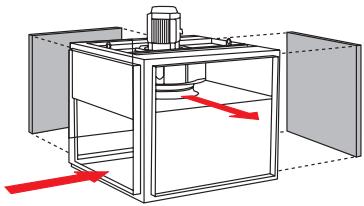

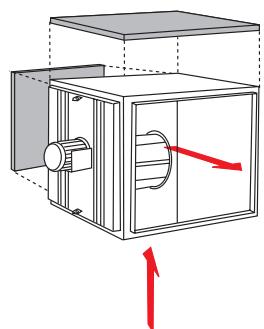

Désignation

• 1: Nom de la gamme
• 2: Type de moteur

4 : moteur 1 vitesse 4 pôles (1500 tr/min) 4/6 : moteur 2 vitesses bobinage indépendant 4/6 pôles (1500/1000 tr/min) 6/8 : moteur 2 vitesses bobinage indépendant 6/8 pôles (1500/750 tr/min) 4/8 : moteur 2 vitesses Dahlander 4/8 pôles (1500/750 tr/min) 6/12 : moteur 2 vitesses Dahlander 6/12 pôles (1500/500 tr/min) Diamètre de roue inter de proximité monté en usine.

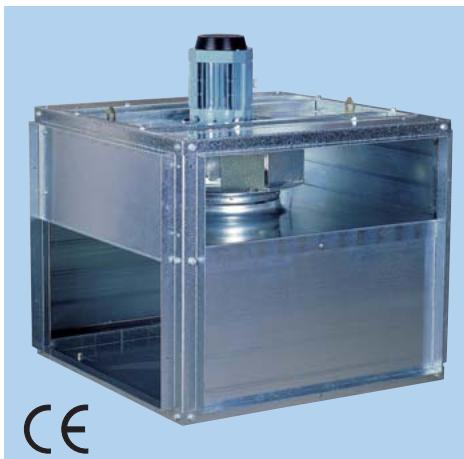

Caissons de ventilation et de desenfumage F400-120 (400°C/2H) cé série pyrobox ILHT à entrainement direct

• Caractéristiques techniques moteur 1 vitesse avec intermonté

Référence	Code	Débit(m3/h)	Puisancemateur(kW)	Intensitémaximum(A)	Pressisonsonore à 6 m(dB(A))	Poids(kg)
Moteur 4 pôles
ILHT/4-035-I	217 934	3500	0,55	1,4	56	70
ILHT/4-050-I	217 935	5000	0,75	1,7	59	90
ILHT/4-060-I	217 936	7000	1,5	3,2	62	110
ILHT/4-065-I	217 937	10000	2,2	4,6	64	135
Moteur 6 pôles
ILHT/6-035-I	217 938	2400	0,25	1	50	70
ILHT/6-050-I	217 939	3100	0,25	1	51	90
ILHT/6-060-I	217 940	5000	0,37	1,2	53	110
ILHT/6-065-I	217 941	7000	0,75	2	56	135
ILHT/6-085-I	217 942	8500	1,1	2,8	58	145
ILHT/6-110-I	217 943	13000	2,2	5,4	60	160
ILHT/6-140-I	217 944	15000	3	6,8	63	175
ILHT/6-190-I	217 945	19000	5,5	12,2	64	210
Moteur 8 pôles
ILHT/8-065-I	217 946	4200	0,30	1,4	49	135
ILHT/8-085-I	217 947	4500	0,55	1,9	52	145
ILHT/8-110-I	217 948	6000	1,1	3,4	54	160
ILHT/8-140-I	217 949	6500	1,5	4	57	175
ILHT/8-190-I	217 950	9000	3	7,2	58	210

• Caractéristiques techniques moteur 2 vitesses avec intermonté

Référence	Code	Débit(m3/h)	Puisancemateur(kW)	Intensitémaximum(A)	Pressisonsonore à 6 m(dB(A))	Poids(kg)
Moteur 4/6 pôles bobinages indépendant
ILHT/4/6-050-I	213 000	5000	0,75/0,25	2/1,3	59	90
ILHT/4/6-060-I	213 001	7000	1,5/0,37	3,7/1,7	62	110
ILHT/4/6-065-I	213 002	10000	3/1	6,8/4,1	64	135
Moteur 6/8 pôles bobinages indépendant
ILHT/6/8-035-I	213 003	2400	0,55/0,14	2,1/1,2	50	70
ILHT/6/8-050-I	213 004	3100	0,55/0,14	2,1/1,2	51	90
ILHT/6/8-060-I	213 005	5000	0,55/0,14	2,1/1,2	53	110
ILHT/6/8-065-I	213 006	7000	1,1/0,55	3,6/2,5	56	135
ILHT/6/8-085-I	213 007	8500	1,1/0,55	3,6/2,5	58	145
ILHT/6/8-110-I	213 008	13000	3/0,75	8/3,8	60	160
ILHT/6/8-140-I	213 009	15000	4/1,1	11,3/5,1	63	175
Moteur 4/8 pôles bobinages Dahlander
ILHT/4/8-035-I	213 010	3500	0,6/0,15	1,9/0,9	56	70
ILHT/4/8-050-I	213 011	5000	0,8/0,2	2/1	59	90
ILHT/4/8-060-I	213 012	7000	1,6/0,4	4,1/1,8	62	110
ILHT/4/8-065-I	213 013	10000	2,8/0,7	6,1/2,4	64	135
Moteur 6/12 pôles bobinages Dahlander
ILHT/6/12-110-I	213 014	13000	4/1	12,6/5,1	60	160
ILHT/6/12-140-I	213 015	15000	4/1	12,6/5,1	63	175
ILHT/6/12-190-I	213 016	19000	5,5/1,1	14,1/5,4	64	210

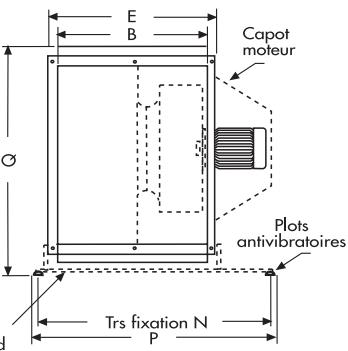

- Caractéristiques dimensionnelles (mm)

Montage avec axe moteur horizontal

Montage avec axe moteur vertical

Type	A	Ref.	Asp.	B	C	D	E	K	L	M	Moteur axe horizontal			Moteur axe vertical
											N	P	Q	N	P	Q
035	700	211	340	600	780	850	675	722	1038	1122	727	927	928	587	787	1005
050	700	229	340	600	780	850	675	722	1038	1122	727	927	928	587	787	1005
060	800	253	399	700	880	950	775	822	1182	1266	827	1027	1028	687	887	1155
065	800	272	399	700	880	950	775	822	1182	1266	827	1027	1028	687	887	1155
085	900	303	445	800	1015	1085	875	934	1330	1414	962	1162	1175	822	1022	1345
110	900	320	445	800	1015	1085	875	934	1330	1414	962	1162	1175	822	1022	1345
140	1000	340	520	900	1115	1185	975	1034	1430	1514	1062	1262	1275	922	1122	1445
190	1100	366	607	1000	1215	1315	1075	1134	1530	1614	1062	1262	1375	1022	1222	1545

Dimensions des accessoires (mm)

Raccordement circulaire refoulement Raccordement circulaire aspiration

Capot pare-pluie moteur axe vertical

Manchette couple rectangulaire Capot pare-pluie moteur axe horizontal

Manchette couple circulaire

Type	Ø F	G	H	J	K	L	I	M	N	n	P	R	S
035	500	300	80	400	140	605	705	490	705	605	550	160	160
050	500	300	80	400	140	605	705	490	705	605	550	160	160
060	630	300	80	400	140	705	805	550	805	705	605	160	160
065	630	300	80	400	140	705	805	550	805	705	605	160	160
085	710	300	80	400	140	806	906	605	906	806	665	160	160
110	710	300	80	400	140	806	906	605	906	706	665	160	160
140	800	300	80	400	140	906	1006	665	1006	906	725	160	160
190	800	300	80	400	140	1006	1106	725	1106	1006	780	160	160

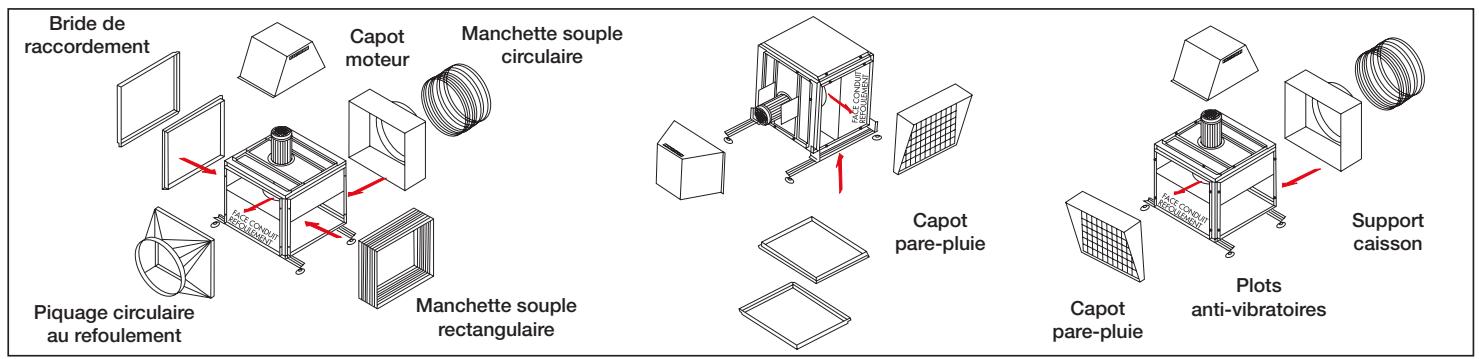

Accessoires - exemple de montage

• Raccordement circulaire aspiration

Type	Référence	Code
035	ASPI CIRC 035/050	947 961
050
060	ASPI CIRC 060/065	947 962
065
085	ASPI CIRC 085/110	947 963
110
140	ASPI CIRC 140	947 964
190	ASPI CIRC 190	947 965

Raccordement circulaire refoulement

Type	Référence	Code
035	REFOUL CIRC 035/050	947 966
050
060	REFOUL CIRC 060/065	947 967
065
085	REFOUL CIRC 085/110	947 968
110
140	REFOUL CIRC 140	947 969
190	REFOUL CIRC 190	947 970

• Manchette couple rectangulaire 400°C-2h

Type	Référence	Code
035	ACOP RECT 700x600	947 987
050
060	ACOP RECT 800x700	947 988
065
085	ACOP RECT 900x800	947 989
110
140	ACOP RECT 1000x900	947 985
190	ACOP RECT 1100x1000	947 986

• Support caisson

Type	Référence	Code
035	SUPPORT 035/050	947 951
050
060	SUPPORT 060/065	947 952
065
085	SUPPORT 085/110	947 953
110
140	SUPPORT 140	947 954
190	SUPPORT 190	947 955

• Capot de protection moteur

Type	Référence	Code
035	CAPOT MOTEUR 035	947 981
050
060	CAPOT MOTEUR 060	947 982
065
085	CAPOT MOTEUR 085	947 983
110
140	CAPOT MOTEUR 140	947 984
190

• Capot pare pluie moteur axe vertical

Type	Référence	Code
035	VV 035/050	947 976
050
060	VV 060/065	947 977
065
085	VV 085/110	947 978
110
140	VV 140	947 979
190	VV 190	947 980

• Capot pare pluie moteur axe horizontal

Type	Référence	Code
035	VH 035/050	947 971
050
060	VH 060/065	947 972
065
085	VH 085/110	947 973
110
140	VH 140	947 974
190	VH 190	947 975

• Manchetteouple circulaire 400°C - 2h

Type	Référence	Code
035	MSF 500	975 622
050
060	MSF 630	975 624
065
085	MSF 710	975 625
110
140	MSF 800	976 535
190

• Bride de connexion

Type	Référence	Code
035	BRIDE 035/050	947 956
050
060	BRIDE 060/065	947 957
065
085	BRIDE 085/110	947 958
110
140	BRIDE 140	947 959
190	BRIDE 190	947 960

• Choc Isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

Accessoires électriques - tarif HT

Commande moteur 1 vitesse

Référence	Code
DEMA 1,6	707 873
DEMA 2,5	707 874
DEMA 4	707 875
DEMA 6	707 876
DEMA 9	707 877
DEMA 12,5	707 878

Commande moteurs 4/6 et 6/8 pôles

Référence	Code
DEMA 1,4/2,4 BI	709 914
DEMA 1,8/4 BI	707 895
DEMA 3,1/5 BI	709 915
DEMA 4/8,5 BI	703 281
DEMA 5/8,5 BI	709 916
DEMA 6,5/14 BI	707 900

• Dépressostat 100/1000 Pa

CAHT	Référence	Code
Tout type	Dépressostat 100/1000	714 494

Commande moteurs 4/8 et 6/12 pôles

Coffrets de relais voir page 177

Référence	Code
DEMA 1/2,4 DH	709 921
DEMA 1,8/5 DH	709 922
DEMA 3,1/8,5 DH	709 948
DEMA 6,5/14 DH	707 890
DEMA 6,5/17 DH	707 891

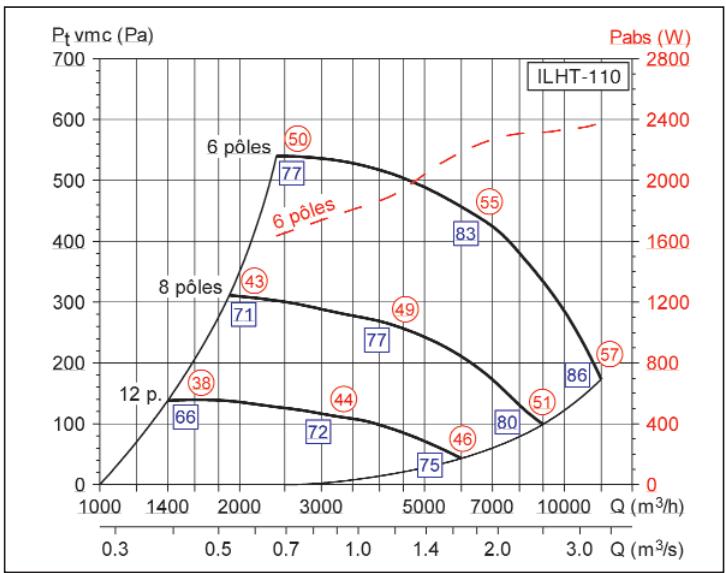

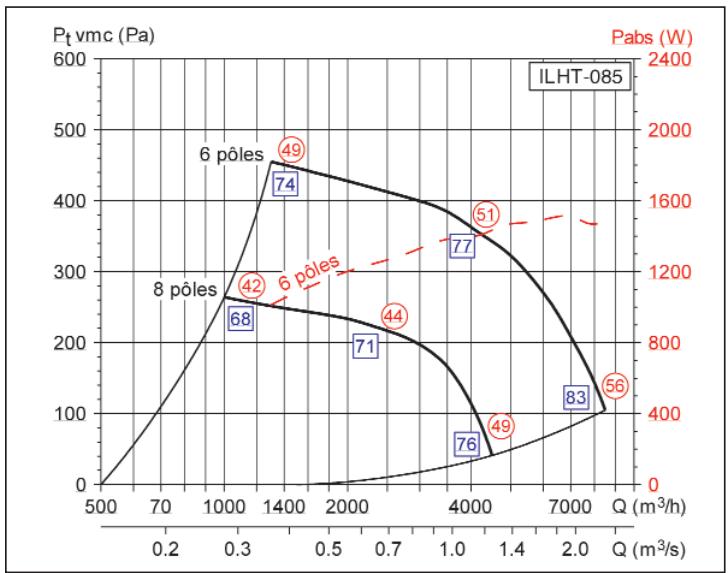

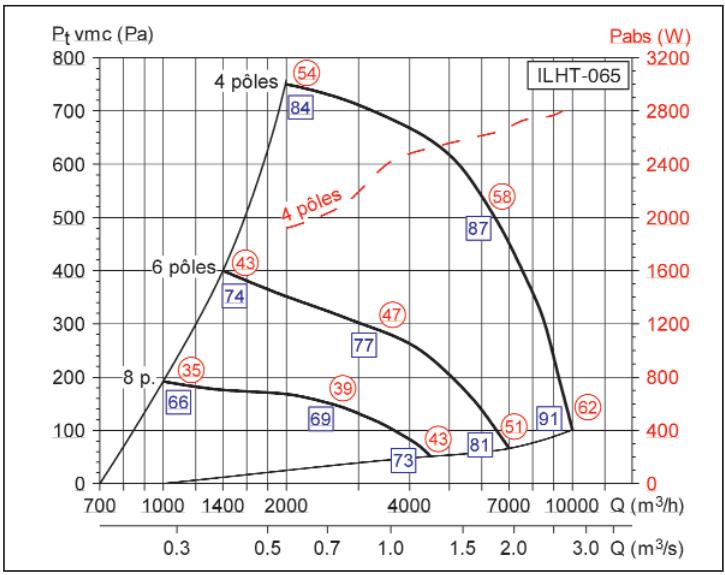

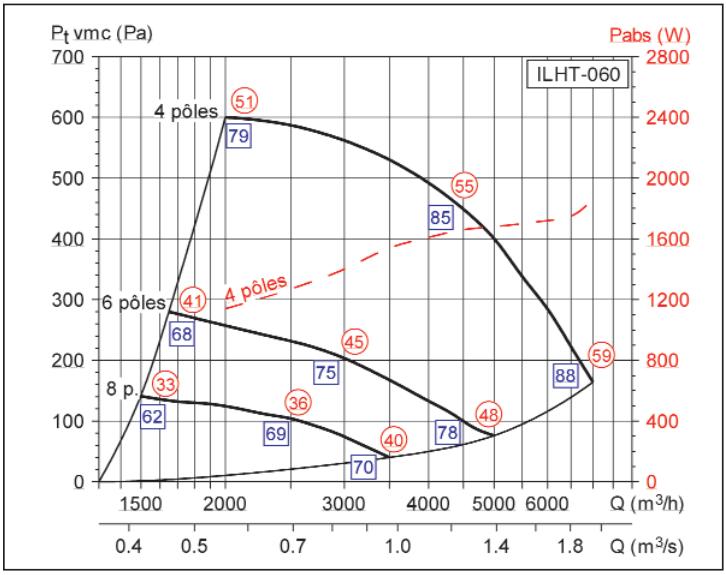

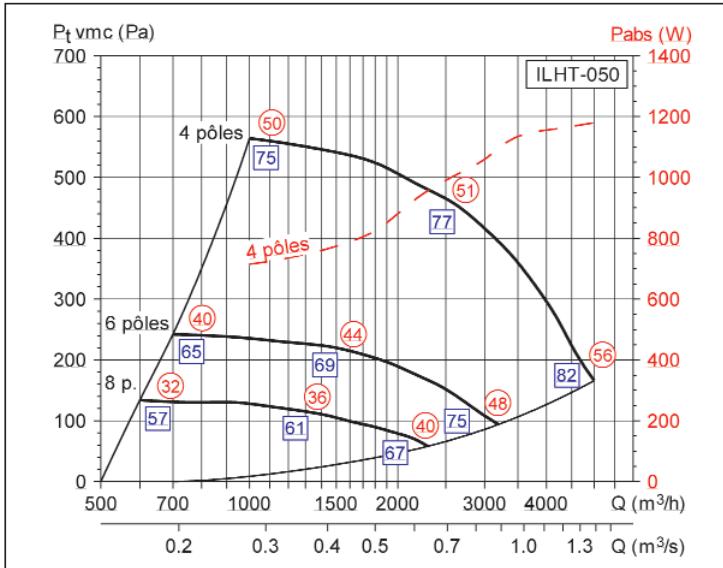

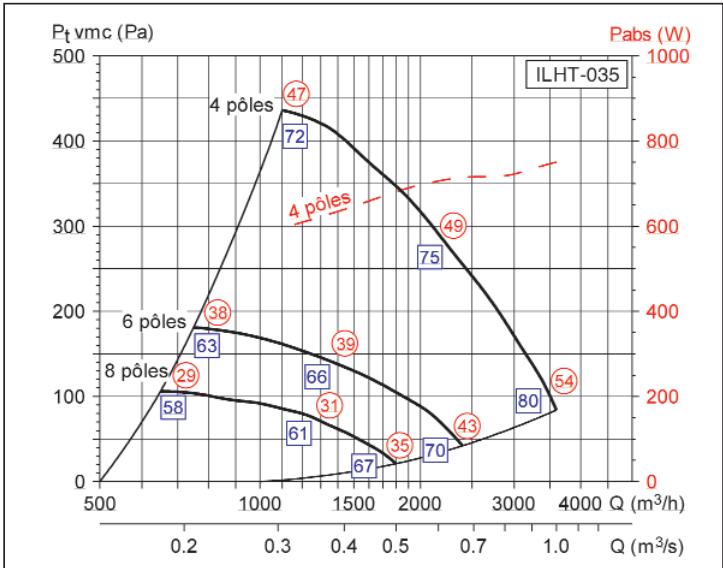

Courbes caractéristiques

• Diagrammes valables pour une densité de l'air de 1,2 Kg/m3.

Établissez suivant code d'essais des groupes d'extraction en caissons (Norme NF E51705)

○ Niveau de pression acoustique mesuré en champ libre hémisphérique sur une surface réfléchissante, la source sonore.

Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO3746)

Niveau de puissance acoustique rayonné dans le conduit amont. Lw en dB (A). (Norme NF EN ISO5136) Atténuation acoustique ILHT isolé en conduit et rayonné ≈ 3 dB (A)

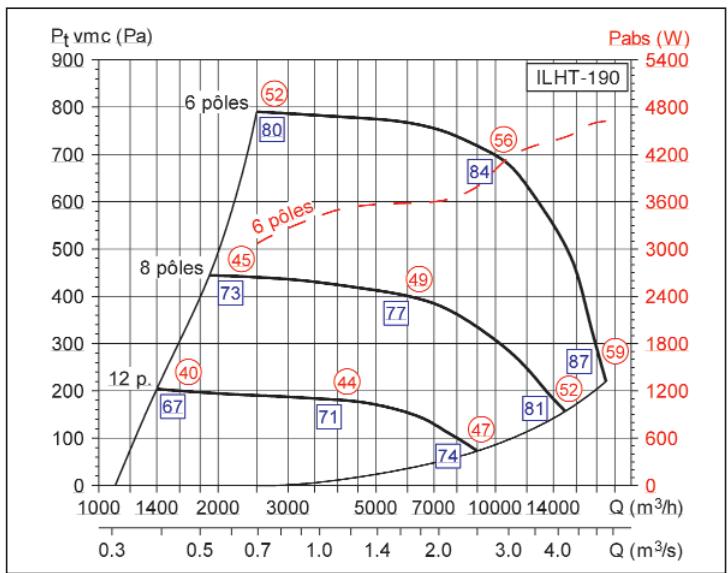

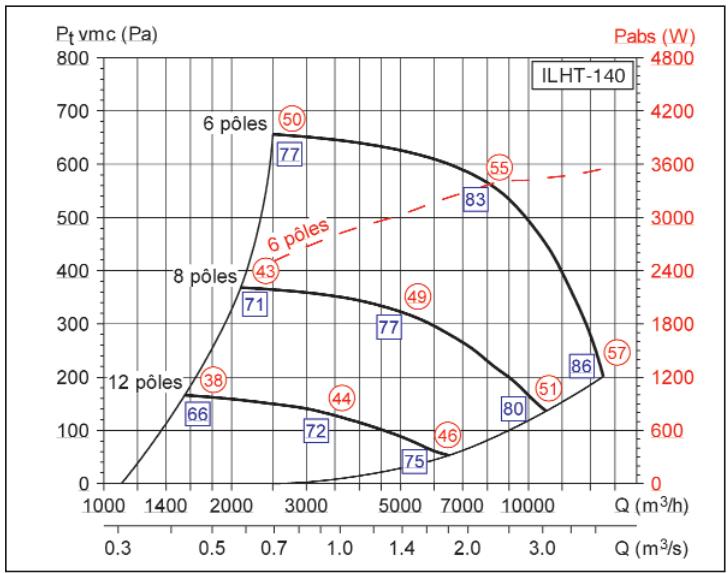

Courbes caractéristiques

• Diagrammes valables pour une densité de l'air de 1,2 Kg/m3. Etablis suivant code d'essais des groupes d'extraction en caissons (Norme NF E51705)

∘ Niveau de pression acoustique mesuré en champ libre hémisphérique sur une surface réfléchissante, la source sonore.

Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO3746)

Niveau de puissance acoustique rayonné dans le conduit amont. Lw en dB (A). (Norme NF EN ISO5136) - Atténuation acoustique ILHT isolé en conduit et rayonné ≈ 3 dB (A)
